CAD平行线之间的间距怎么标注？
今天朋友问了一个看似简单，但遇到还得想想的问题： 平行线间距怎么标注？ 操作步骤： 凡是涉及间距标注的，都可以优先考虑使用对齐标注。 命令行输入dima，或命令行输入dal，单击平行线中其中一条的任意一点，然后捕捉另一点的垂足，即可标注出平行线间距。 平行线标注，还有其他方法，如绘制一条平行线的垂线作为辅助线，然后使用线性标注进行标注。 完。- 2.8k
- 0
-
标注自动归层？中心标记自动归层？怎么做？

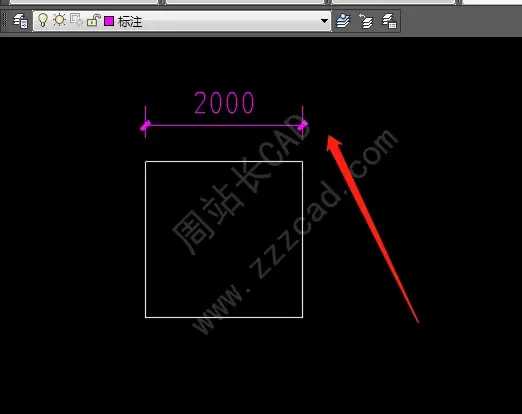

标注自动归层 CAD标注，如果未经设置，标注默认图层将会是当前图层，即标注处于当前图层上。 但是，为了规范图纸，不仅仅为了让图纸更具专业性，更为了便于后期修改图纸。会将不同的对象，设置于不同的图层之上。 标注对象设置于指定图层，有2种方法。 方法1：将标注图层置为当前图层 置为当前图层，再进行标注，那么标注就位于标注层。 方法2：设置自动归层 方法1固然可行，但是会给绘图带来很大的工作量。所以可以…- 2.4k
- 0
-
CAD的标注怎么与对象关联？
什么是关联标注： 即尺寸标注，会跟着标注对象的改变，而改变。 如此，当设置了关联标注，那么对象改变的时候，将不需要再次进行尺寸标注。标注数值会跟着改变。 关联标注常规设置方法： 命令行输入op，在弹出的选项窗口中，单击用户系统配置选项卡，勾选“使新标注可关联”。单击窗口右下角确定。 然后再进行标注对象。 之后，如果对象改变，尺寸将会跟着改变，而不用重新进行标注。 这是我们进行关联标注设置时，首先选…- 728
- 0
-
为什么CAD标注样式一样，标注的长度数值不一样
经常有粉丝会问周站长，为什么我的图纸用的同一个标注样式，标注出来的长度不一样？ 如图： 这是为什么呢？ 因为CAD允许同一个标注样式，设置不同参数进行标注，这就是我们常看到的标注样式替代； 而替代样式里更改了测量比例为10，所以导致放大了10倍； 怎么才会出现这种情况呢？ 这是由于标注过程更改了dimlfac这个参数导致，我们只需再更改成1进行标注即可； 如果想把200的改回来，只需选中，特性，主…- 1.3k
- 0
-
CAD填充图案怎么标注？
今天一位粉丝问我周站长，填充图案怎么标注？必须要分解了才能标注？比如下图这个地砖的填充，我想标注下地砖的尺寸，没法捕捉进行标注。 遇到这种情况，如果我们想标注，只需要修改一个设置即可。 输入op回车； 选择绘图，将忽略填充图案前的勾去掉，点击确定； 再次标注即可标注。 完，感谢阅读，希望对你有帮助。- 1.2k
- 1
-
为什么CAD标注上出现了很多感叹号？
经常有一些用户问周站长，为什么我的CAD图纸标注上很多感叹号，怎么取消呢？ 如图： 出现感叹号的原因是因为我们的标注是不关联的并且开启了注视监视器，所有才会有感叹号。 注：关于标注关联之前写了篇文章，需要看的可以点击查看。 那怎么解决呢？ 我们只需要输入快捷键ANNOMONITOR回车，将值改成0即可； 或者将状态栏注视监视器按钮关闭即可； 完，感谢阅读。- 3.5k
- 0
