为什么CAD标注样式一样，标注的长度数值不一样

经常有粉丝会问周站长，为什么我的图纸用的同一个标注样式，标注出来的长度不一样？

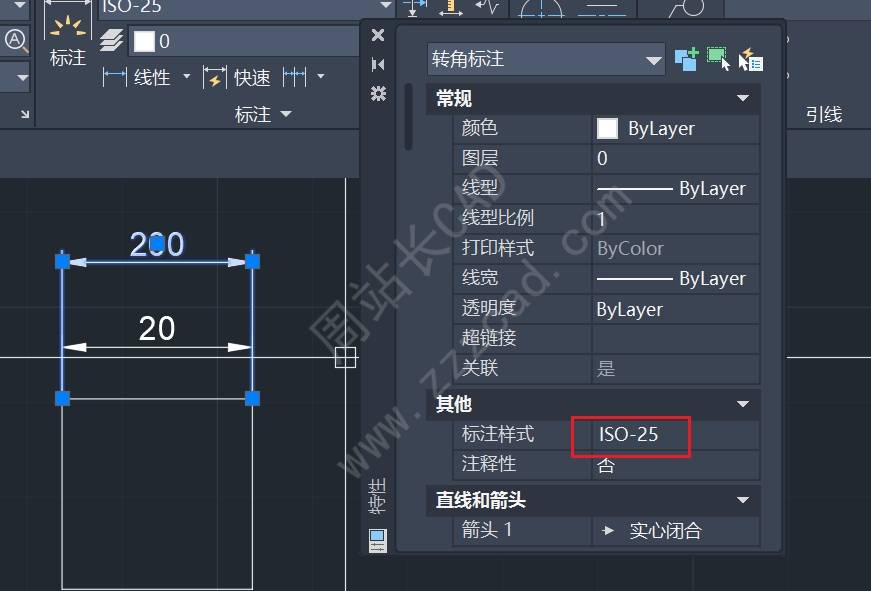

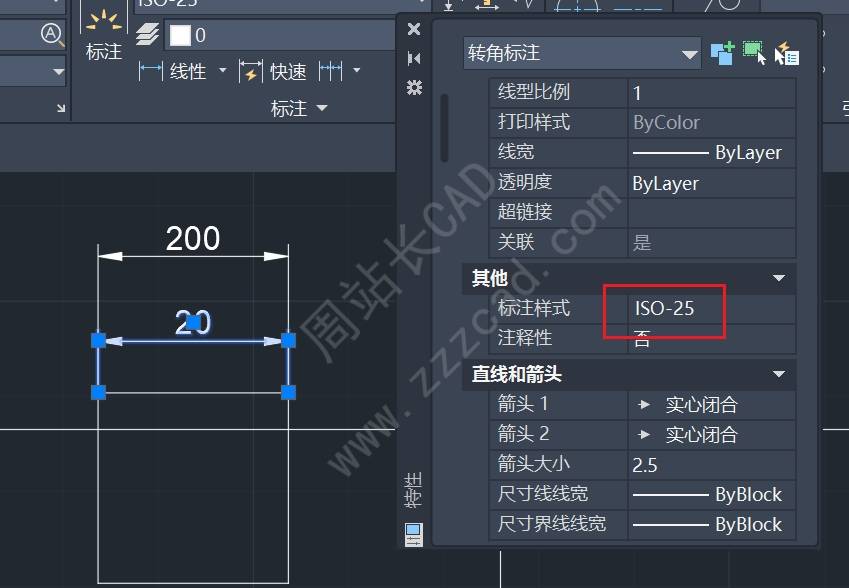

如图：

这是为什么呢？

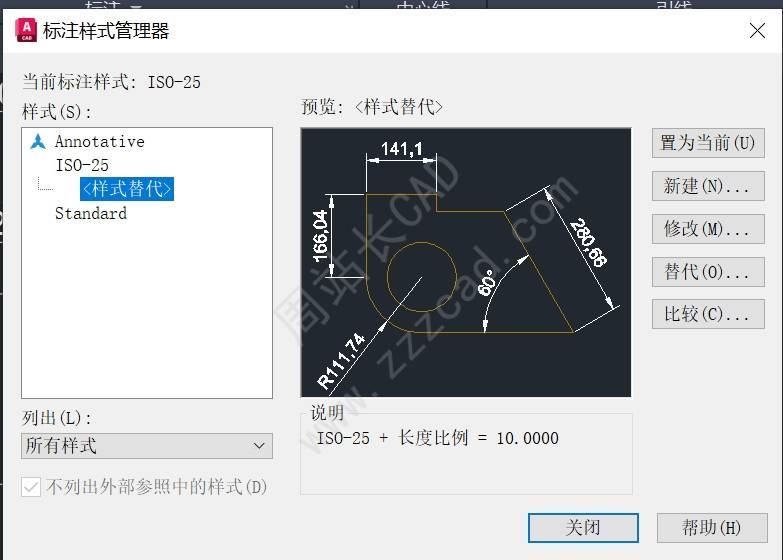

因为CAD允许同一个标注样式，设置不同参数进行标注，这就是我们常看到的标注样式替代；

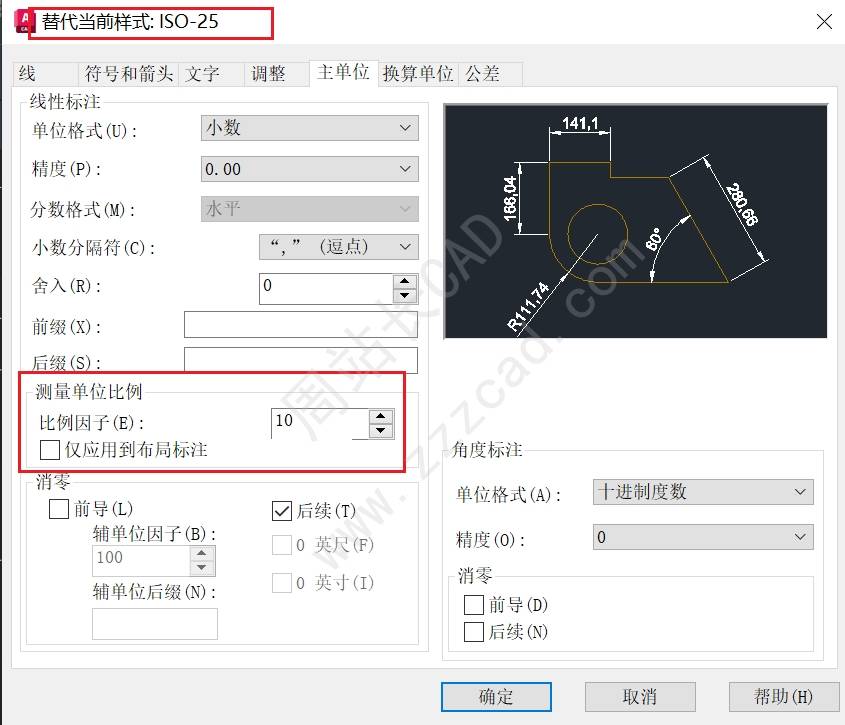

而替代样式里更改了测量比例为10，所以导致放大了10倍；

怎么才会出现这种情况呢？

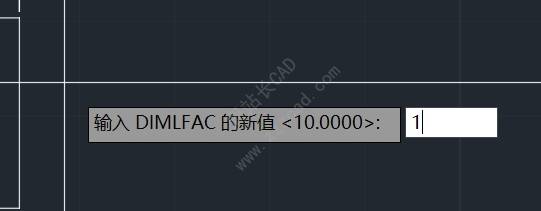

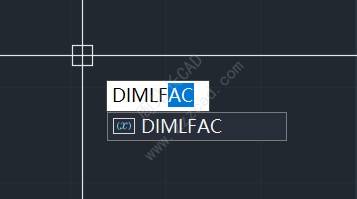

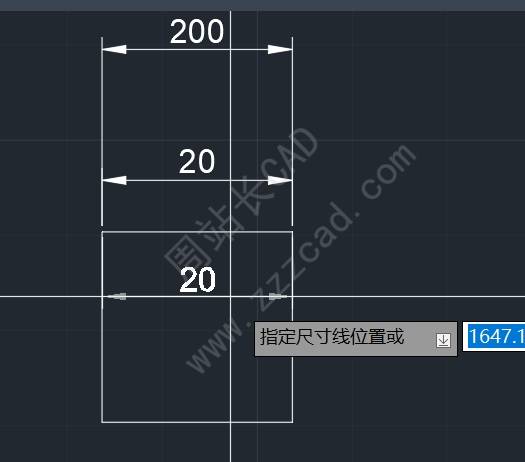

这是由于标注过程更改了dimlfac这个参数导致，我们只需再更改成1进行标注即可；

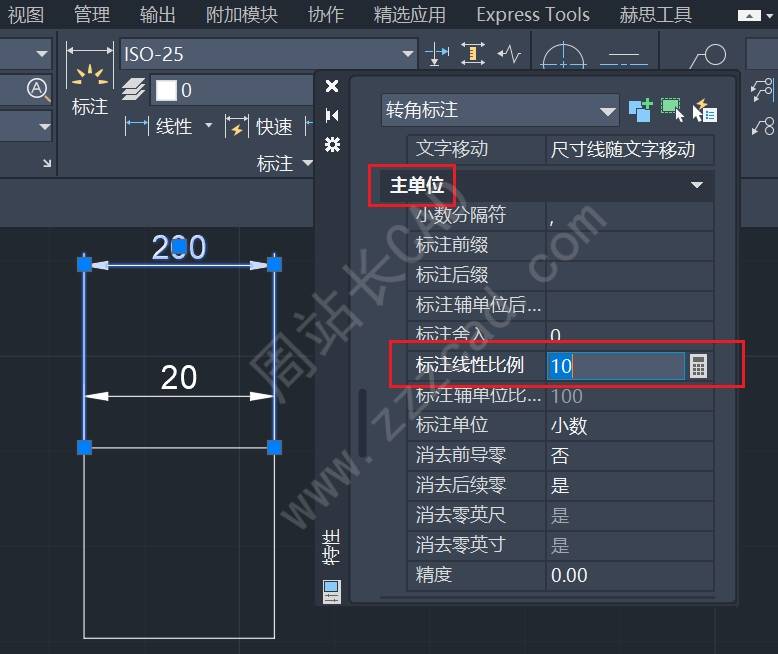

如果想把200的改回来，只需选中，特性，主单位里面把标注线性比例改回来即可；

完，希望对你有帮助。
