如何利用CAD外部块和插入块建立自己的CAD图库,方便调用

上一篇我们分享了插入图块的第一种方法:1、带基点复制&粘贴为块,(点我查看)今天来给大家介绍第二种方法:外部块和插入块。

首先在电脑某个盘中新建一个文件夹:我的图库,如:C:\我的图库

1、输入外部块快捷键w,回车,如图:

2、弹出写块窗口

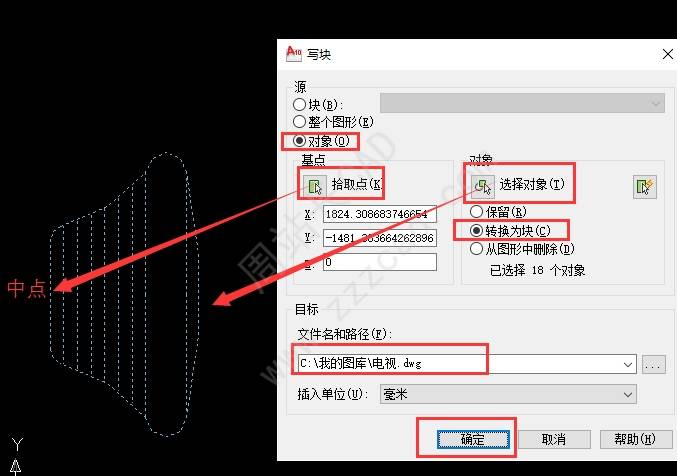

源:勾选对象;

基点:拾取电视左侧中点;

对象:框选整个电视并勾选转换为块(c);

文件名和路径:路径为刚刚新建的C:\我的图库,文件名【电视】;

确定。

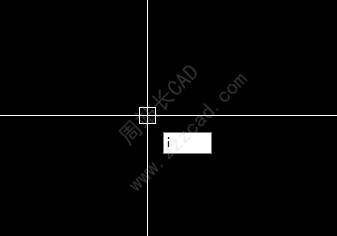

3、打开需要插入素材的图纸,输入插入块快捷键i,回车,如图:

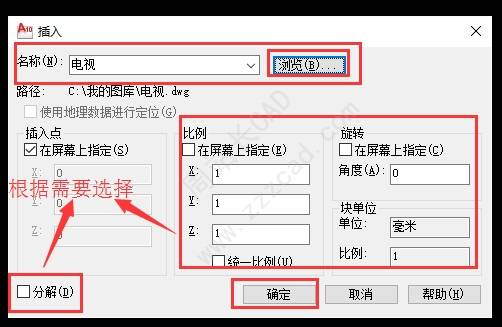

4、浏览刚刚保存的电视块,确定。

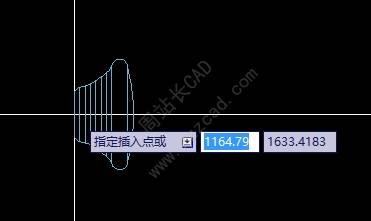

5、在需要的图纸位置指定插入点,如图:

完成。

小结:同样方法,大家可以在刚刚新建的C:\我的图库文件夹里通过外部块命令创建自己常用的图库,需要用时直接通过插入块命令i插入即可。
