前面有用户反馈，将这个底图图块进行重命名后，再进行底图颜色和透明度的处理。处理完之后，如图。

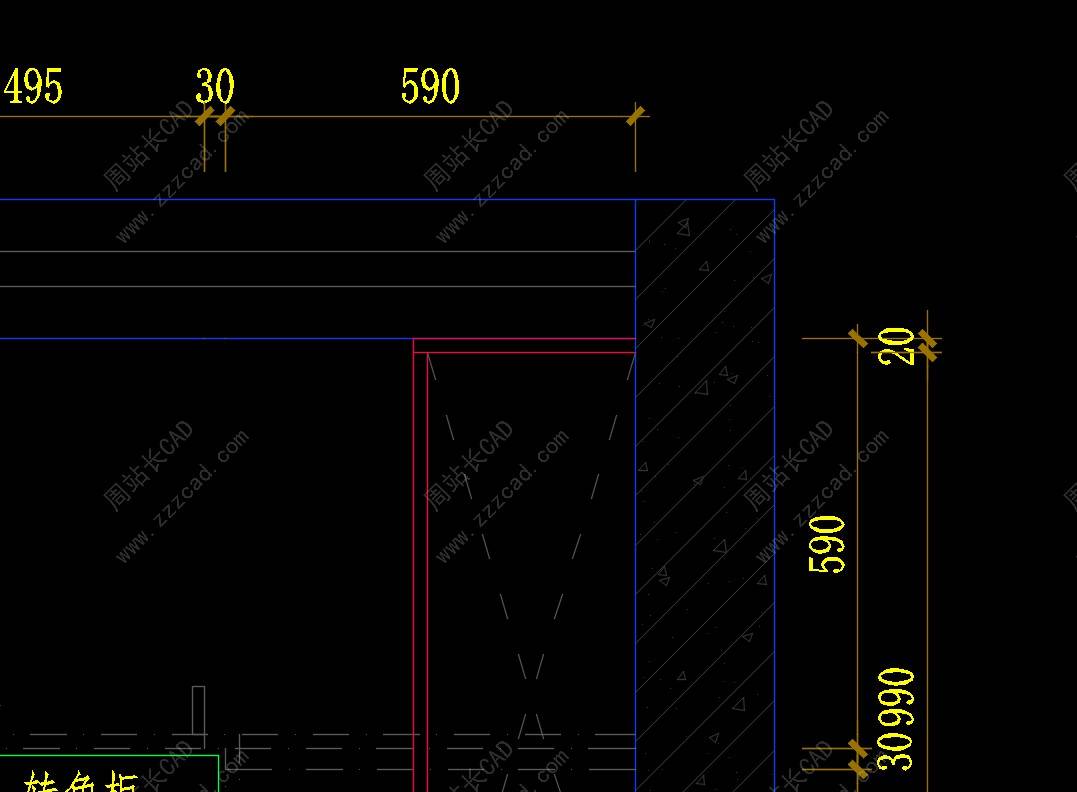

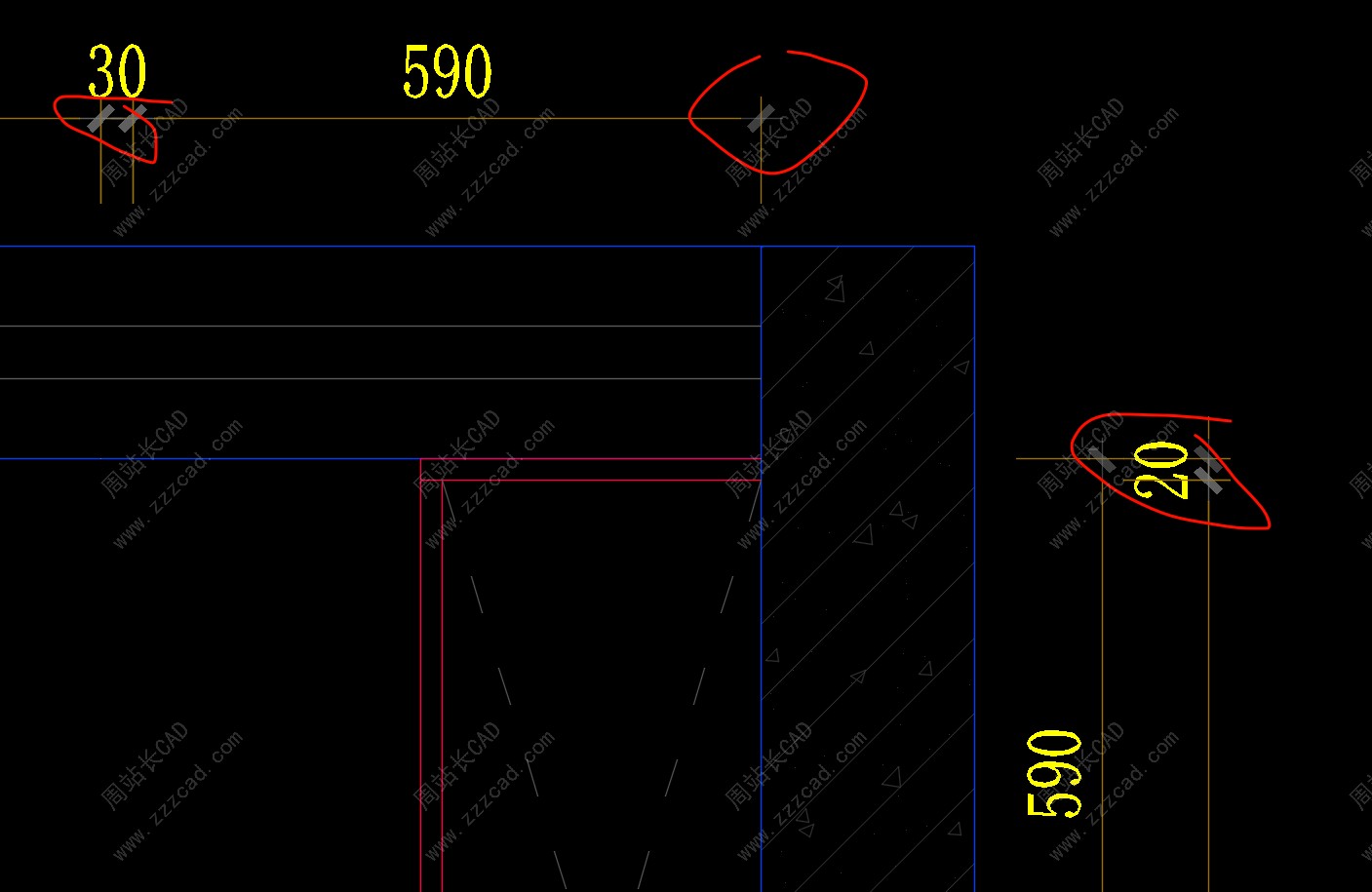

这个处理得没有任何问题，但是其他图纸标注的箭头块也被处理了。
本次升级4.8版本主要就是修复以上问题。并且在处理底图时，如果图块中含有标注，会自动刷新，不需要像之前那样手动刷新。

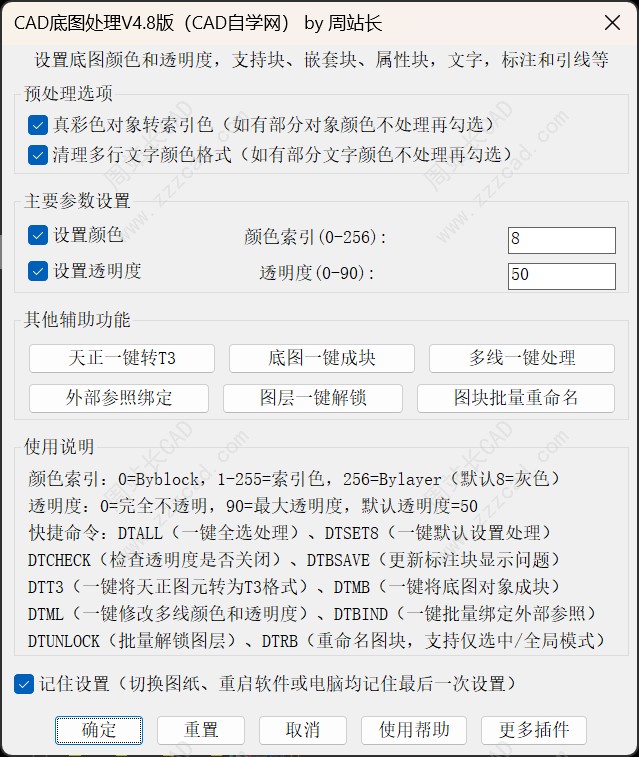

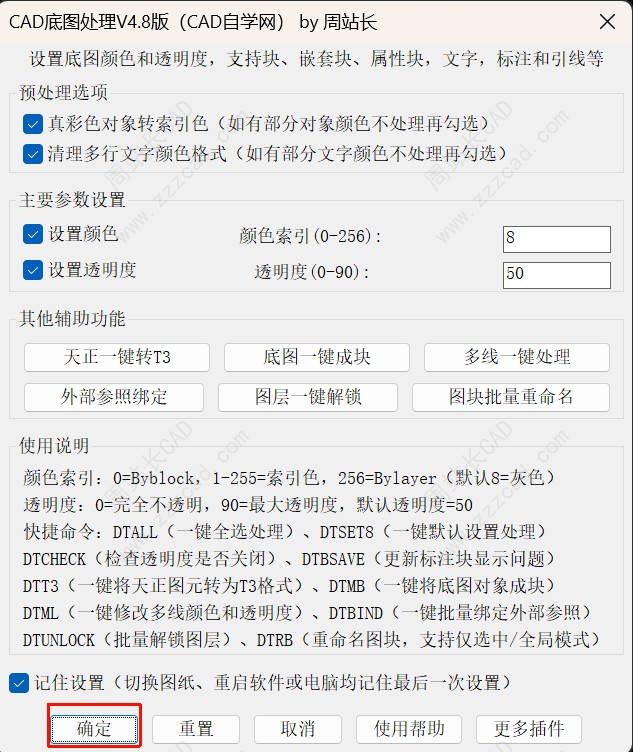

新版本界面如图。
CAD底图处理V4.8版下载链接：点击下载
插件介绍
CAD底图处理插件 V4.8是一套面向打印出图、图纸交付、外部底图整理和图纸标准化的 AutoCAD 批量处理工具。
插件将颜色、透明度、真彩色转换、文字颜色清理、块处理、外部参照绑定、多线处理、图层解锁及图块重命名等常用功能集中到统一界面中，可处理普通图元、文字、标注、引线、多重引线、属性块、块与多层嵌套块等复杂对象，适合对象数量较多、结构较复杂的大型图纸。
主要功能
- 批量设置对象颜色和透明度，快速统一底图显示效果。
- 将真彩色自动转换为最接近的索引色，便于打印和图层标准化。
- 清理多行文字、标注、多重引线等对象中的内部颜色格式，解决对象颜色不受图层或统一设置控制的问题。
- 支持普通对象、块参照、属性块、块定义内部对象及多层嵌套块的递归处理。
- 提供全图处理和默认方案，可一键将对象设置为索引色 8、透明度 50%。
- 自动记忆颜色、透明度及预处理选项，下次使用时保留上次参数。
- 支持一键恢复默认参数，并可独立开启或关闭颜色、透明度、真彩色转换和文字颜色清理。
专项处理工具
- 天正转 T3：自动检测天正环境，批量执行天正图元转 T3。
- 底图成块：将选中对象快速创建为图块，自动计算基点并支持自定义块名。
- 多线处理：批量修改 MLINE 多线对象的线条色、填充色和透明度，支持块及嵌套块。
- 外部参照绑定：自动识别选中对象、块及嵌套块涉及的外部参照，并批量绑定为普通块。
- 图层解锁：自动查找所选对象及嵌套块涉及的锁定图层，只解锁需要处理的图层。
- 图块重命名：支持普通块、动态块、匿名块及嵌套块，可按文字替换、添加前缀、添加后缀三种规则批量重命名。
- 块显示刷新：可在不进入块编辑器的情况下后台刷新块及嵌套块显示。
- 块定义强制保存：通过 BEDIT、BSAVE、BCLOSE 批量保存块定义，解决块内标注颜色或显示未及时刷新的问题。
- 透明度显示检查：检查 TRANSPARENCYDISPLAY状态，关闭时可一键开启并自动重新生成视图。
适用场景
适用于建筑、室内、结构、景观、机电等专业图纸的：
- 打印出图前底图淡显
- 外部图纸接收后的标准化整理
- 多专业图纸合图
- 外部参照绑定和归档
- 大批量对象颜色、透明度统一
- 块、嵌套块及标注显示修复
- 图纸外发、交付前清理
- 多人协作前的图层和图块规范化
可减少逐层、逐块、逐对象修改的重复操作，提高大型图纸的整理效率。
使用方法
加载插件后，在 AutoCAD 命令行输入 DTSET，选择需要处理的对象，即可打开主界面并设置颜色、透明度和预处理选项。
主界面也可直接进入天正转 T3、底图成块、多线处理、外部参照绑定、图层解锁和图块重命名等专项功能。
命令一览
| 命令 | 功能 |
| DTSET | 选择对象并打开主设置界面 |
| DTSET8 | 使用索引色 8、透明度 50% 的默认方案快速处理 |
| DTALL | 自动选择当前图纸全部对象并打开设置界面 |
| DTRESET | 恢复并保存插件默认参数 |
| DTCHECK | 检查并开启透明度显示 |
| DTBSAVE | 强制保存块定义，刷新块内标注显示 |
| DTT3 | 天正图元批量转 T3 |
| DTMB | 将选中底图快速创建为图块 |
| DTML | 批量处理多线颜色和透明度 |
| DTBIND | 批量绑定外部参照 |
| DTUNLOCK | 批量解锁相关图层 |
| DTRB | 批量重命名图块 |
下面我们来看一下如何处理底层的颜色，不影响其他图纸。

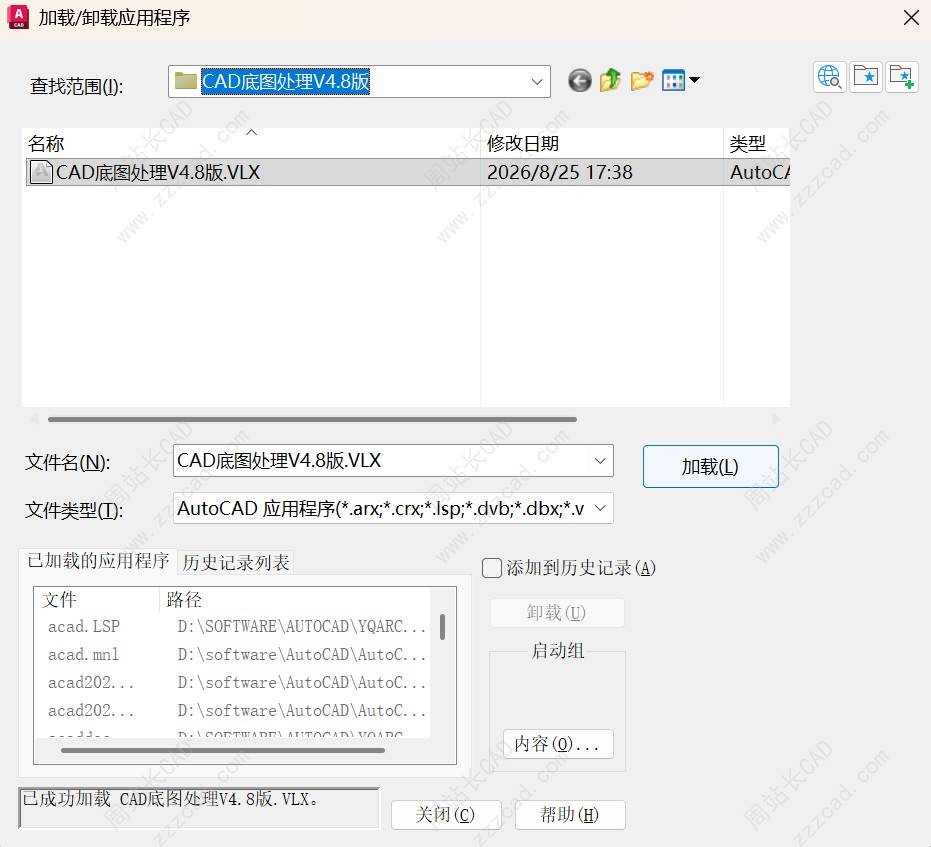

输入快捷键AP，弹出“加载/卸载应用程序”对话框，选择插件，点击加载。

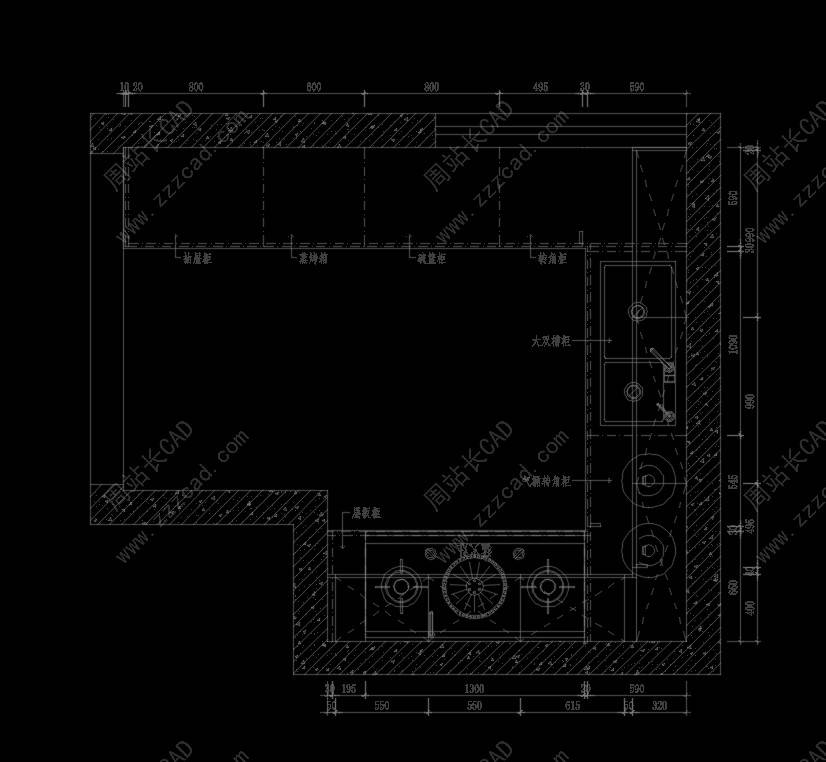

比如，我需要处理下面这个图，但是处理完之后不要影响其他对象。
输入快捷键DTRB回车。

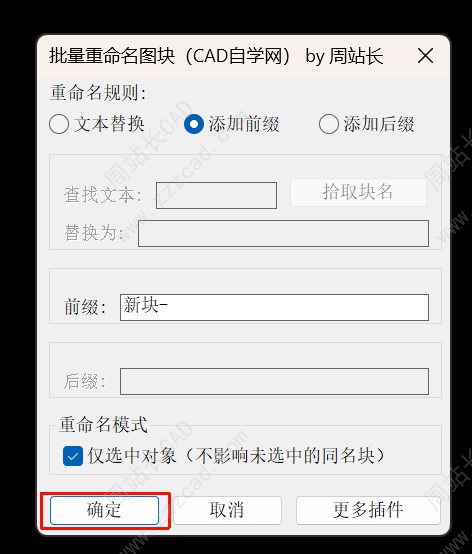

弹出批量重命名图块对话框，直接点击确定就行。

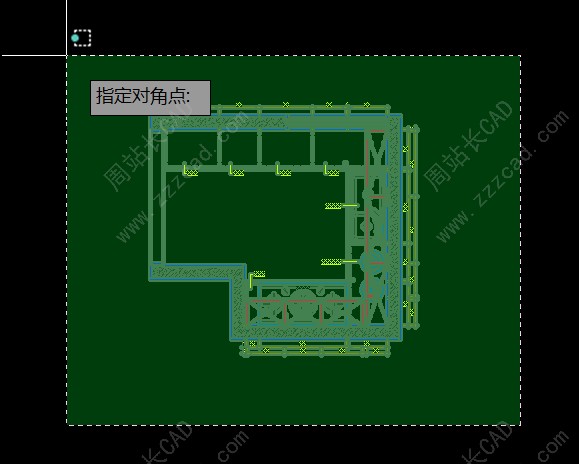

选择需要重命名图块的对象。
处理完成之后，输入快捷键DTSET回车。

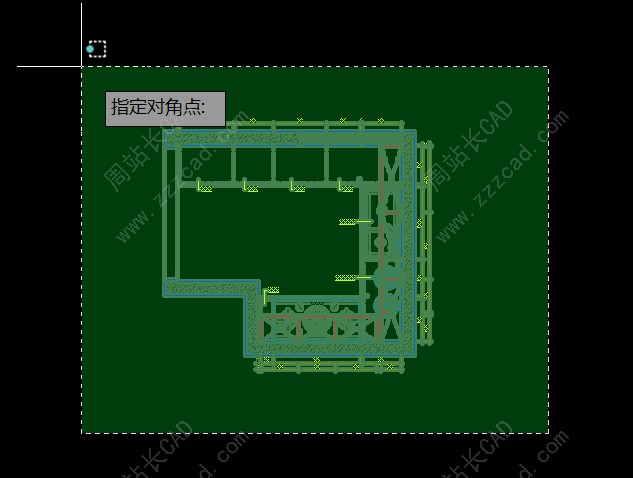

选择需要处理的对象。
设置颜色和透明度之后点击确定。

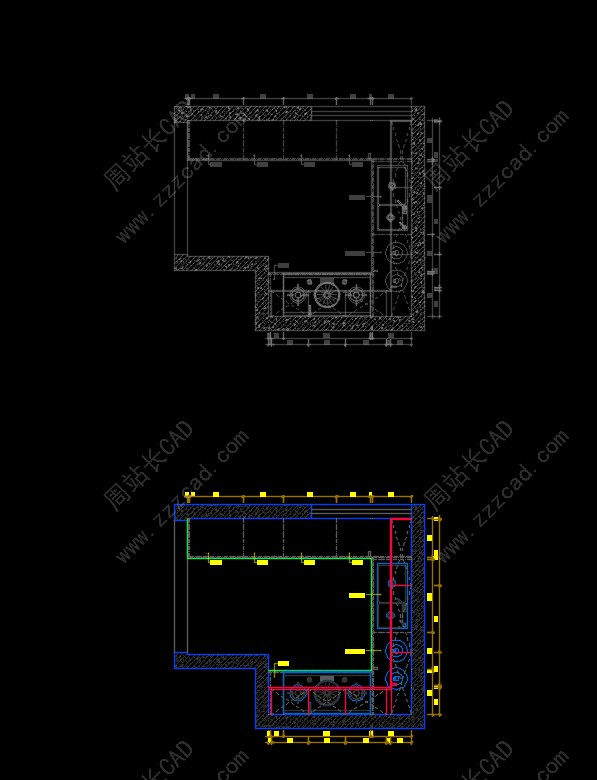

最终如图，下面的不受影响。
完。
