网上下的CAD图库素材怎么插入图纸

经常有一些粉丝会问我,周站长,网上下的CAD素材怎么用吗?这里给大家介绍四种使用方法:1、带基点复制&粘贴为块2、外部块3、 工具选选版4、设计中心。四种方法写在一篇文章中太多了,这篇文章先介绍第一种方法。

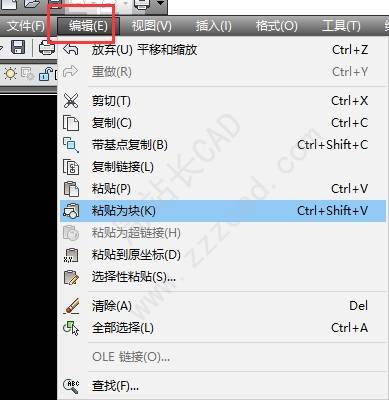

1、点击编辑菜单下的带基点复制(快捷键:ctrl+shift+c),如图:

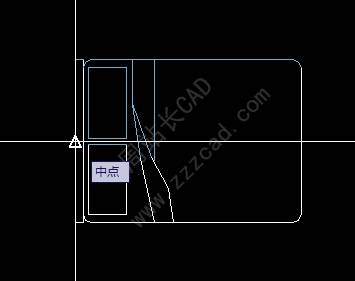

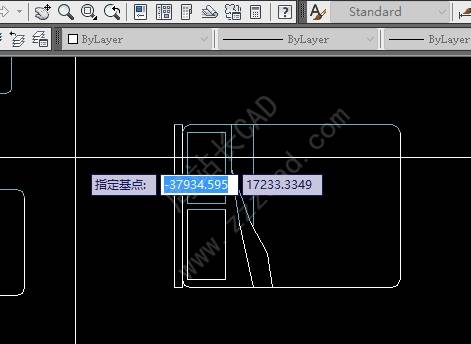

2、以一个床的素材为例,第一步ctrl+shift+c后提示指定基点,按住ctrl+鼠标右键后松开后单击中点,指定床的左侧中点为插入点,如图:

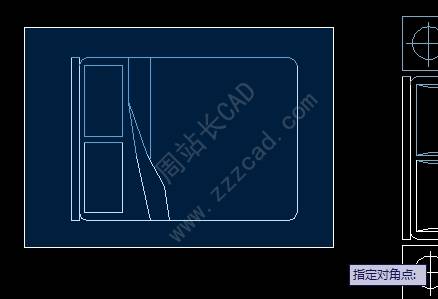

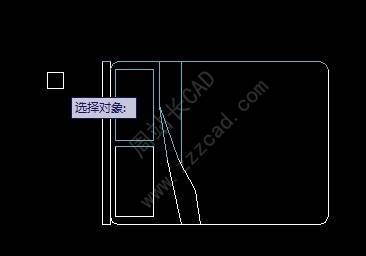

3、提示选择对象,框选整个床后回车,如图;

4、打开需要插入素材的图纸,点击编辑菜单下的粘贴为块(快捷键:ctrl+shift+v),如图;

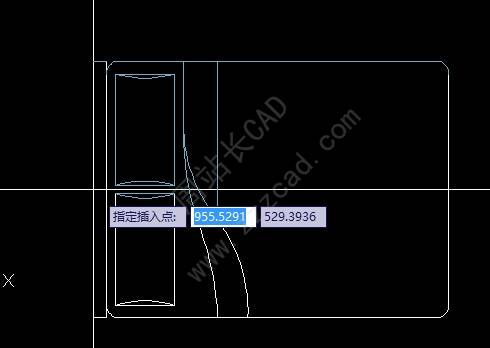

5、指定插入点插入;

小结:该方法操作简单(ctrl+shift+c&ctrl+shift+v),但插入时没有旋转、缩放等操作选择,需要后续调整。
