前面分享的 CAD 表格工具箱大概有四五个月没有更新了。那个工具箱非常受欢迎，但当时只支持 Office 的 Excel，并不支持 WPS 表格。本次优化表格的导入导出已经支持 WPS 表格。

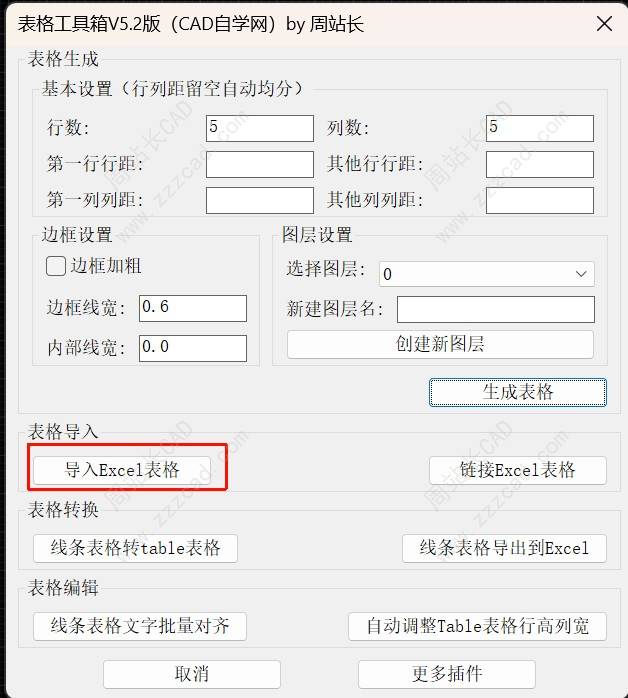

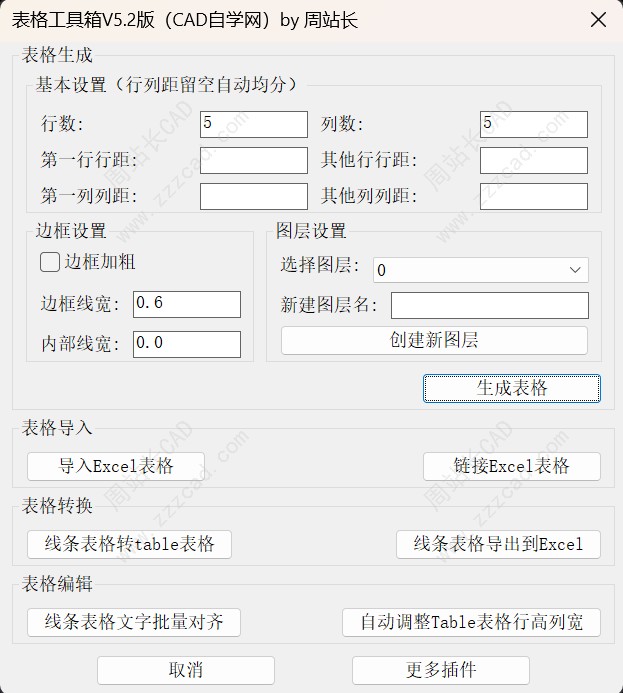

新版界面如下。
CAD表格工具箱V5.2版下载链接：点击下载
插件介绍：
CAD 表格工具箱 V5.2｜表格生成、导入导出、转换与排版，一套工具完成
CAD 表格工具箱由 CAD 自学网周站长开发，将日常制图中常用的表格操作整合到一个中文界面中。无论是绘制材料清单、导入设备明细，还是整理图纸中的线条表格，都可以通过菜单或快捷命令完成，减少重复画线、录入和调整的工作。
七大实用功能
1、快速生成空白表格｜BGSC
自定义行数、列数，分别设置首行与其他行、首列与其他列的间距；行列间距留空时可自动均分。支持边框加粗、内外线宽设置和图层选择，方便制作不同用途的表格框架。
2、Excel / WPS 表格导入 CAD｜BGDR
支持导入 .xls、.xlsx 文件，可导入工作表全部内容，也可手动选择单元格区域。支持按原表字号换算文字高度，或统一设置文字高度；可选择保留文字颜色、填充背景颜色，并设置表格线、文字、填充所在图层及文字样式。
3、CAD 线条表格导出到 Excel / WPS｜BGDC
框选由线条和文字组成的表格，识别单元格结构与内容，在所选表格软件中新建工作簿，方便继续编辑、统计和整理。导出后可检查结果并自行保存，减少逐格复制录入。
4、线条表格转换为 CAD 原生表格｜BGZH
将由线条和文字组成的表格转换为 AutoCAD 原生 Table 表格对象，便于后续按单元格编辑和管理，适合整理已有图纸中的表格。
5、批量调整表格文字对齐｜BGDQ
对线条表格中的文字进行左对齐、居中或右对齐，并可设置左右对齐时的预留距离，让表格内容排列更整齐。
6、自动调整 Table 表格行高列宽｜BGTZ
根据文字内容调整 CAD 原生 Table 表格的行高和列宽，减少逐行、逐列手动调整，方便整理内容长短不一的表格。
7、Excel 数据链接与双向更新｜BGLJ
通过 AutoCAD 原生数据链接功能插入 Excel 链接表格。源文件修改后，可执行命令将数据更新到 CAD；满足数据链接写入条件时，也可将 CAD 表格中的修改写回 Excel，方便维护需要反复更新的数据。
5.2 版的使用体验优化
- 导入、导出兼容 Office Excel 和 WPS 表格。只安装一种时自动使用；两种都安装时，每次操作可选择本次使用的软件。
- 优化表格软件连接流程。优先连接已运行的软件，并改善 Office 与 WPS 共存时的识别和连接处理。
- 优化普通导入的等待问题。普通导入不再读取不必要的打印设置，减少由此引起的 Excel“正在等待打印机连接”。
- 调整导入操作顺序。先选择文件、设置参数，确认后再连接表格软件；取消设置时不会启动表格软件。
使用方法
在 AutoCAD 中通过 APPLOAD 加载插件，输入 BGGJX 打开工具箱主菜单，也可直接输入各功能的快捷命令。
导入、导出功能需要本机安装可正常连接的 Office Excel 或 WPS 桌面表格软件。Excel 数据链接功能依赖 AutoCAD 原生数据链接支持，不属于 WPS 导入、导出的兼容范围；数据更新需要执行相应命令。 线条表格识别时，应尽量只框选目标表格，避免将辅助线和其他图形一并选入。
下面我们主要看一下表格的导入导出是如何支持 Office、Excel 和 WPS 表格的。

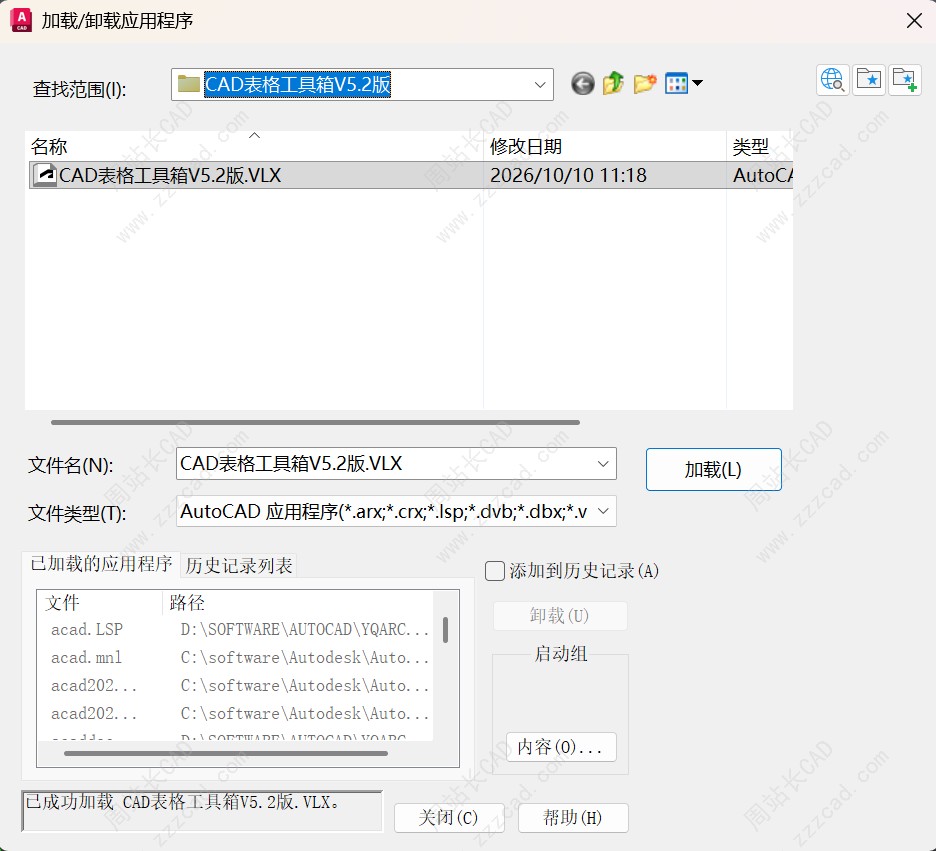

输入快捷键 AP 回车，弹出“加载/卸载应用程序”对话框，选择我们的插件，然后点击加载。

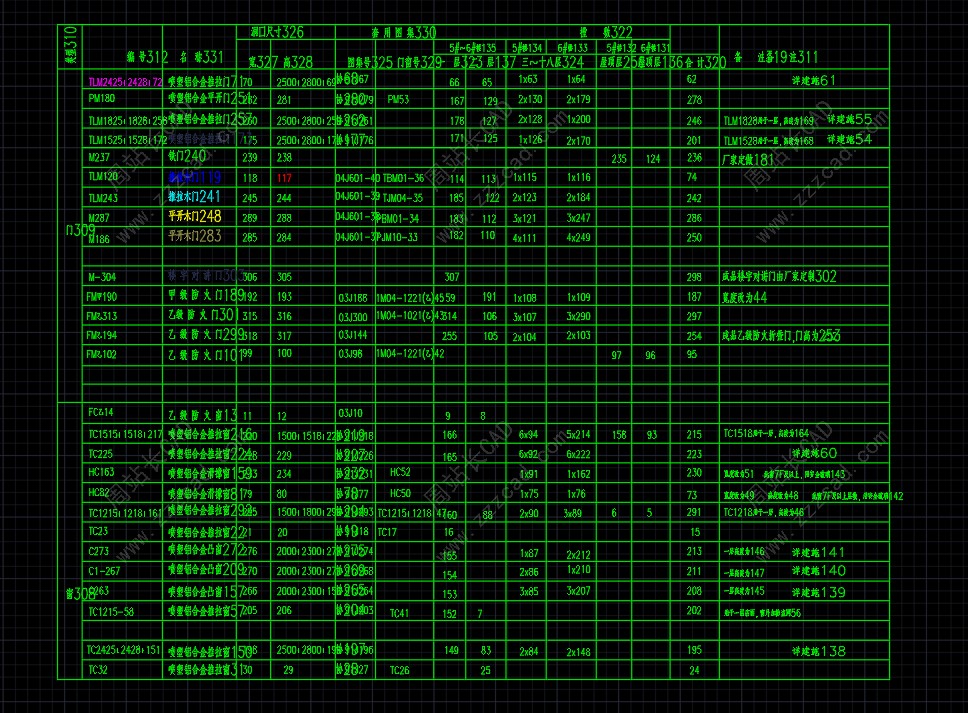

比如我们需要将下面这种线条表格导出到Excel或者WPS表格。

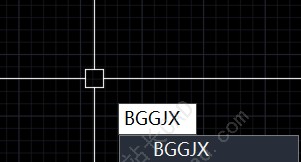

输入快捷键BGGJX回车。

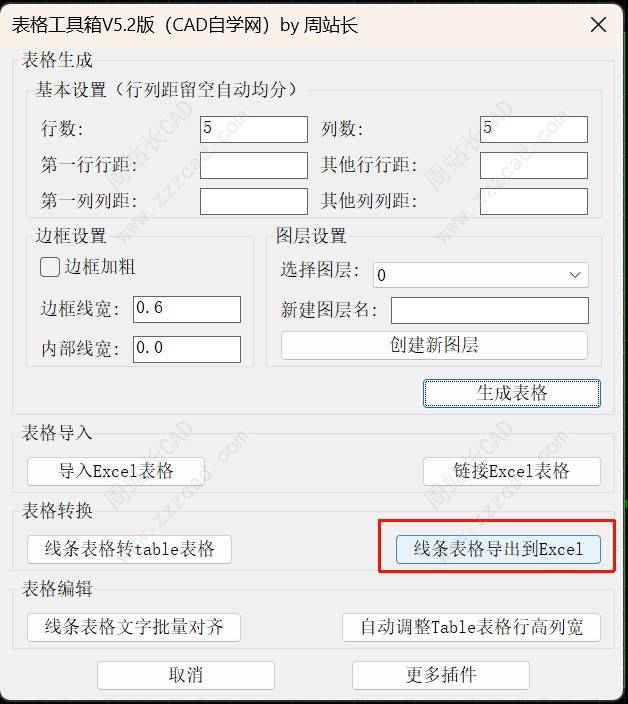

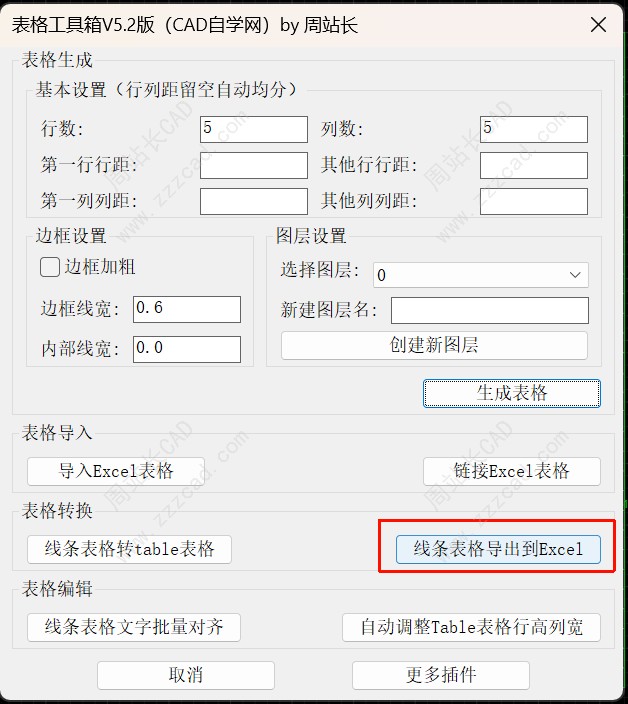

选择线条表格导出到Excel，或者输入快捷键BGDC。

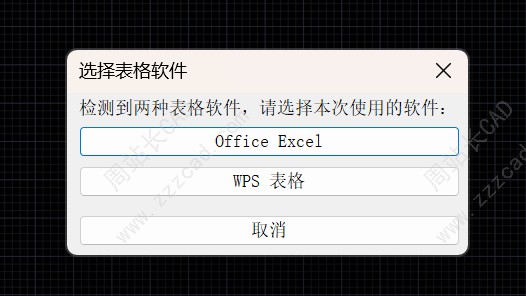

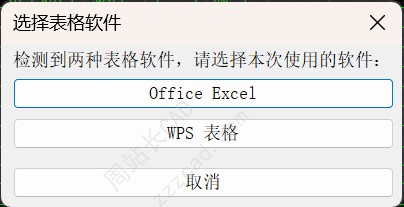

然后会弹出选择表格软件的对话框。像我电脑上 Office Excel 和 WPS 表格都安装了，所以它会弹出这个对话框。如果你只安装了一个，那么它就会自动用你默认的表格软件打开，比如我选择WPS表格。

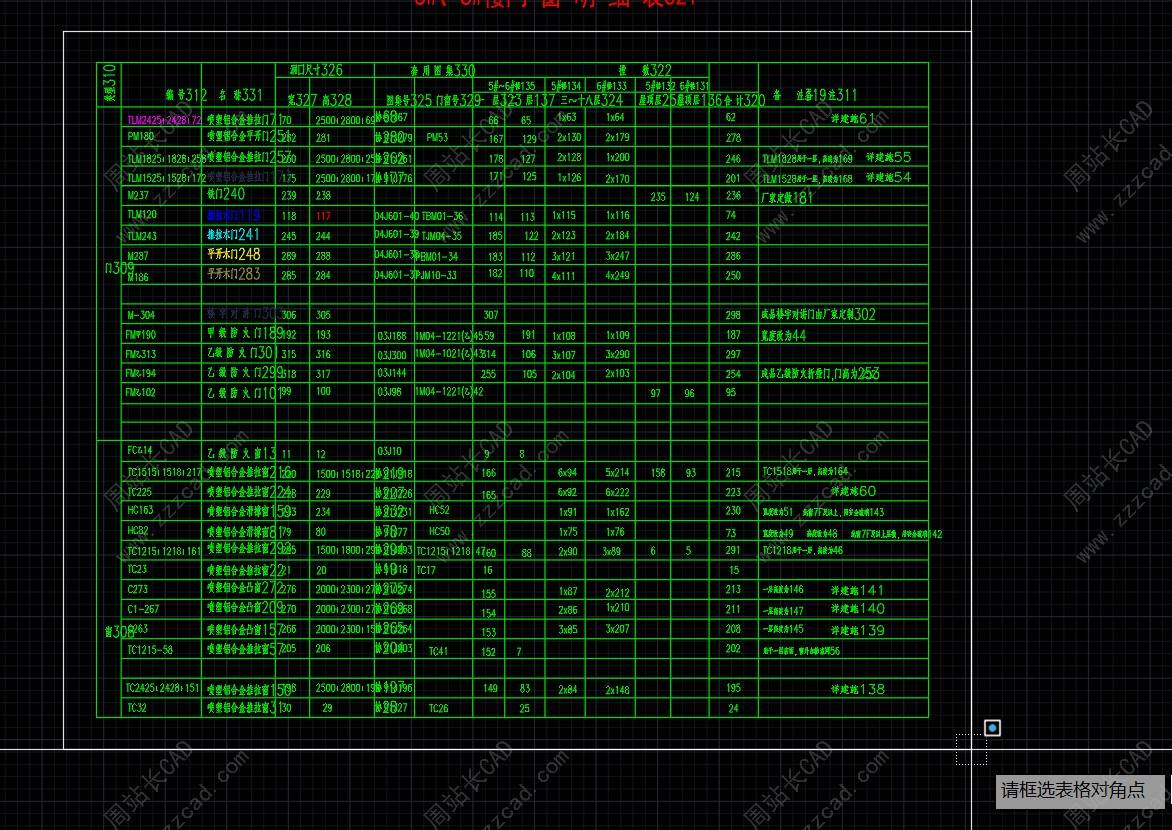

框选我们需要导出的表格。

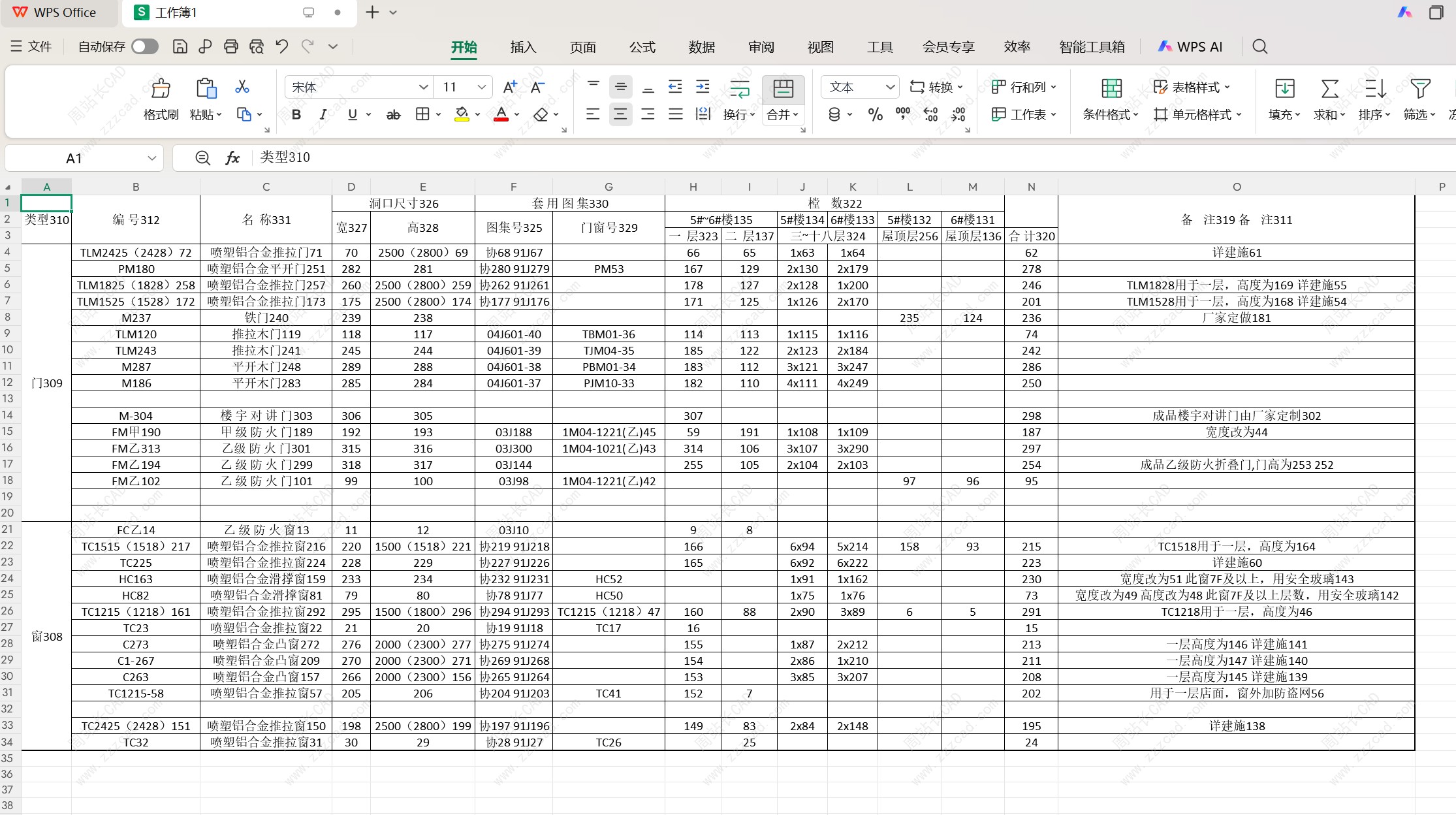

就会自动用这个WPS表格导出并打开。
我们需要把表格导入到这个CAD，那我们就点击“导入Excel表格”。或者直接输入快捷键BGDR。

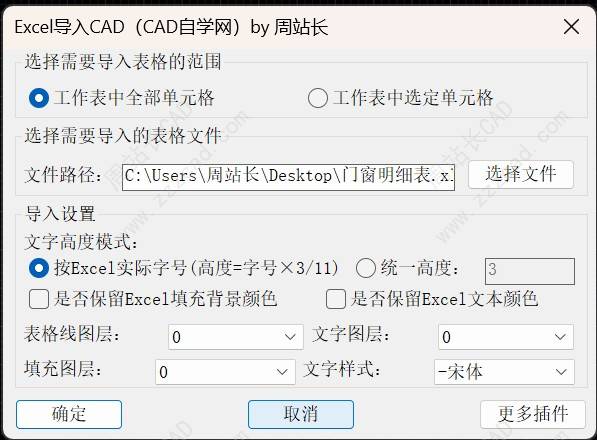

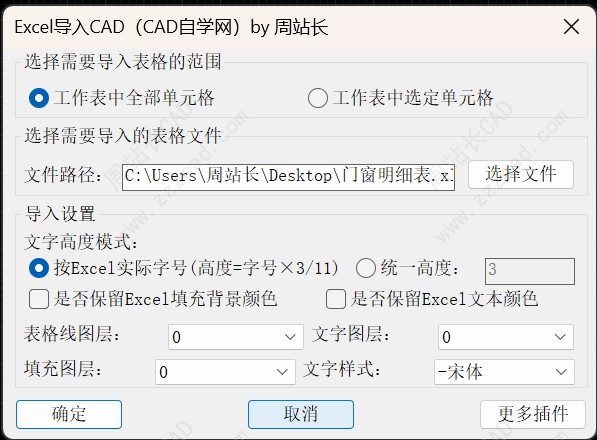

我们选择导入表格的范围，可以把工作表中的全部单元格导入，也可以导入工作表中选定的单元格。然后，我们选择需要导入的表格，设置导入的一些格式，最后点击确定。

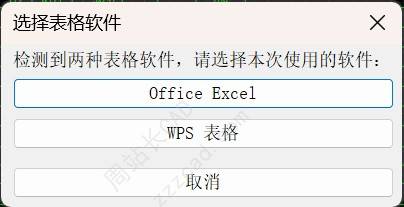

同样是选择导入的表格软件，我们这边还是以WPS表格为例。

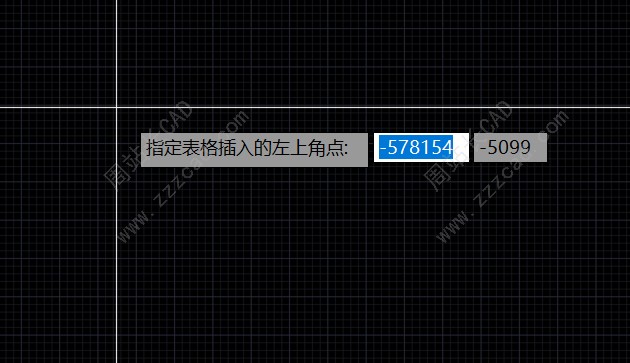

指定表格的插入点。

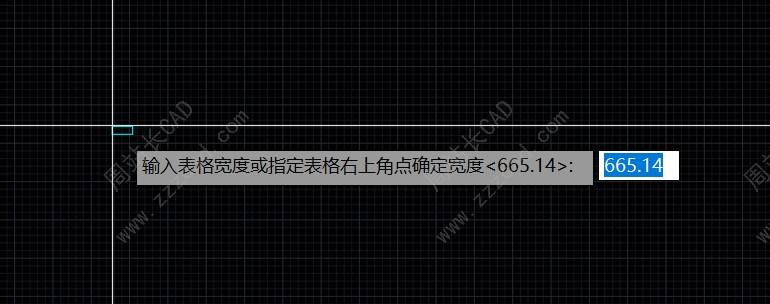

指定宽度，这个时候我们直接默认就行。

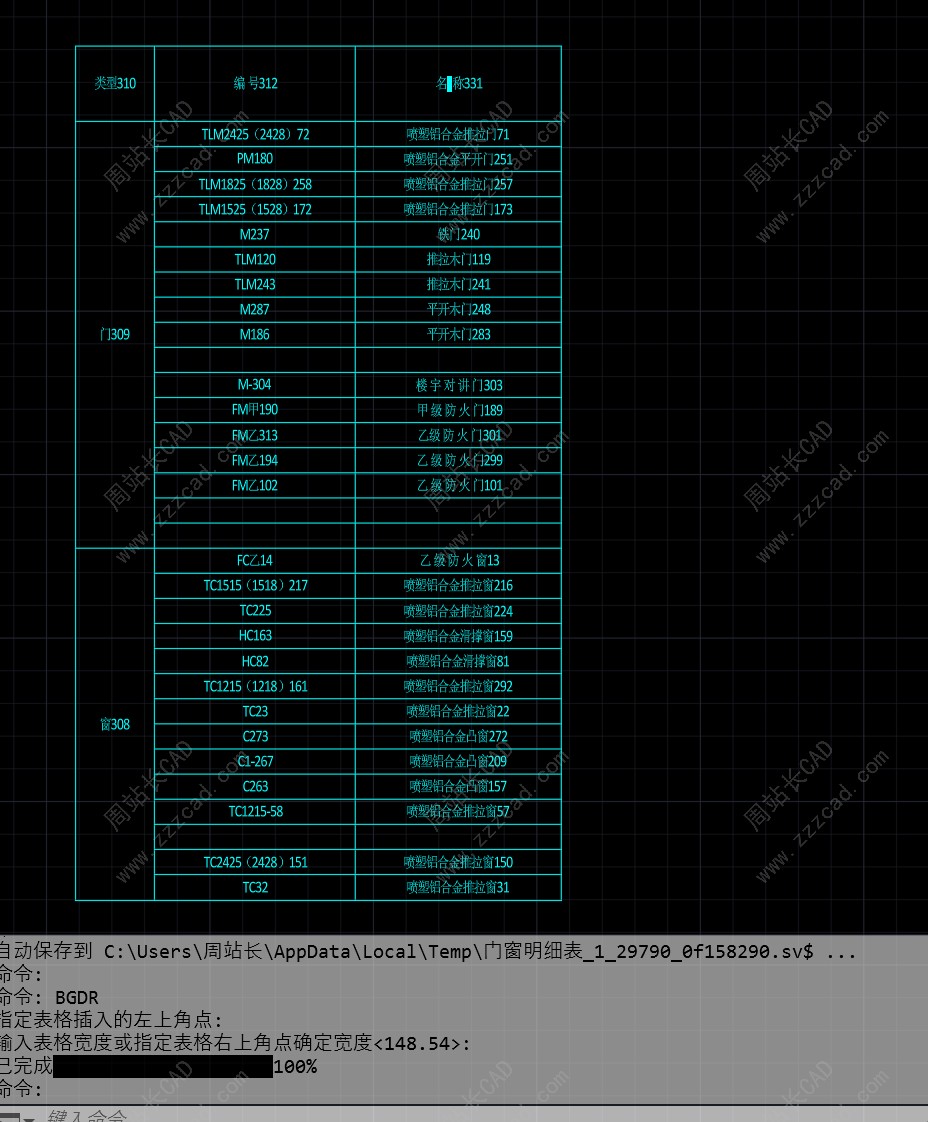

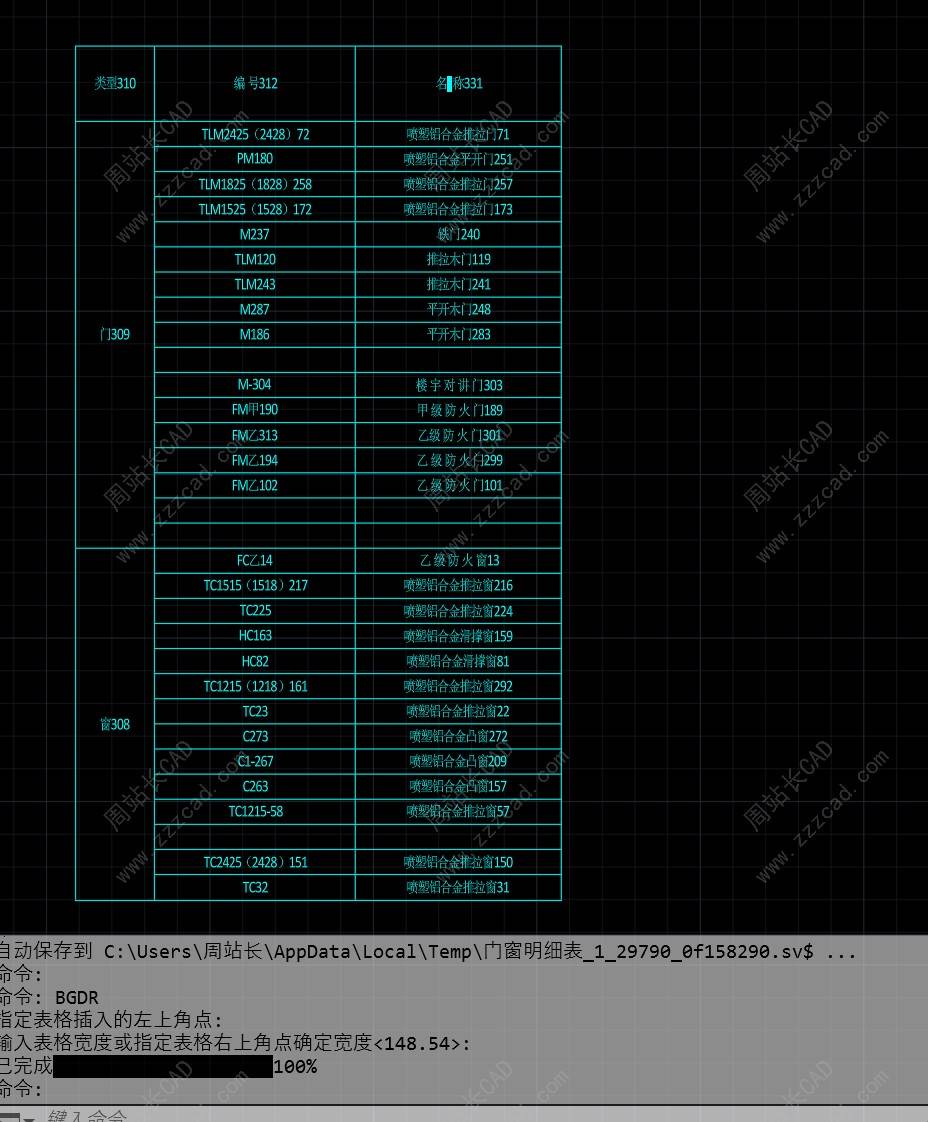

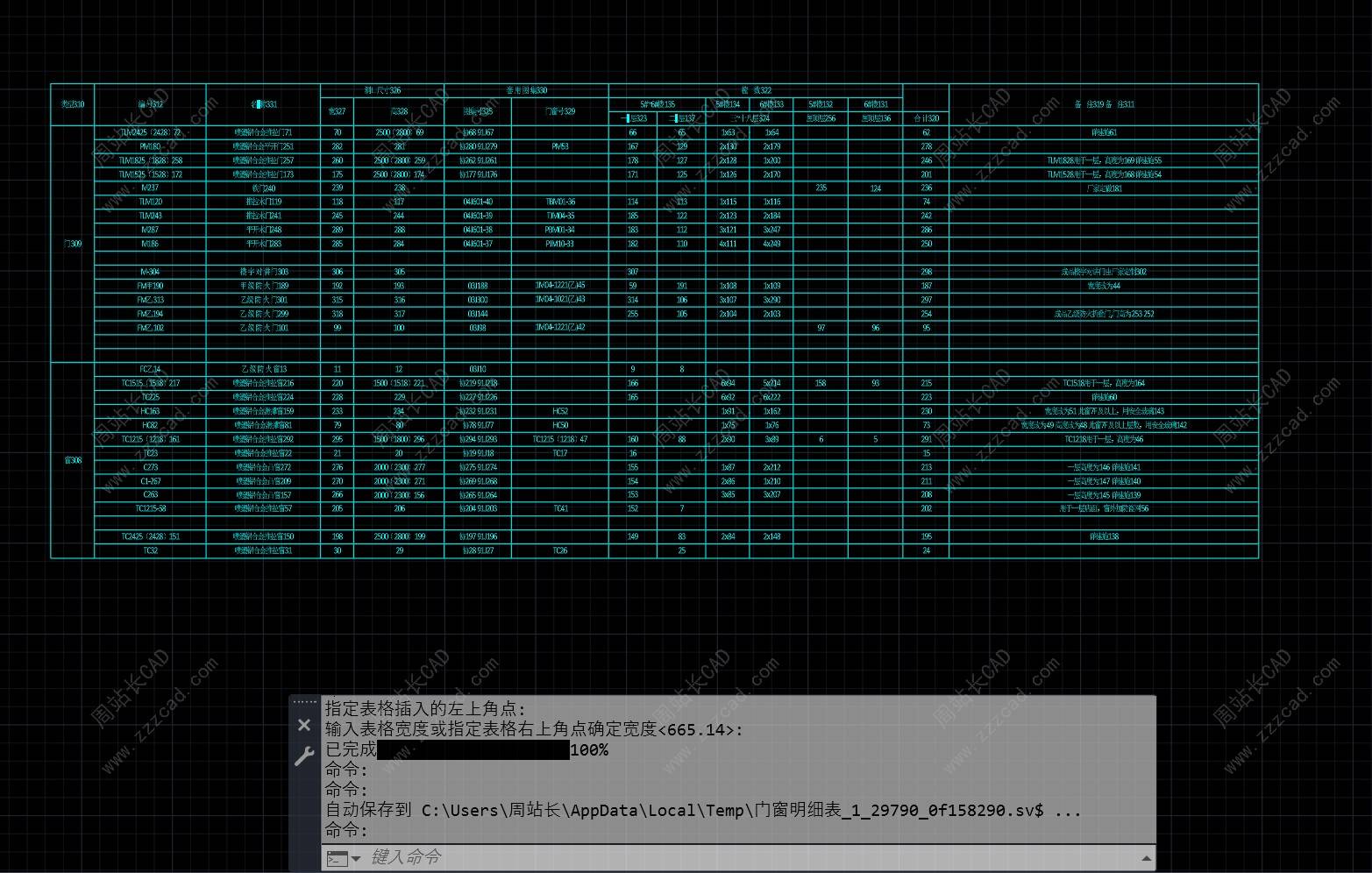

导入成功，如图。
也可以导入选定的单元格。
完。
