不用CAD软件识别CAD图纸版本

经常有一些粉丝问我,周站长,打开CAD图纸有时候会出现版本太低打不开,又没有安装高版本CAD,怎么在不安装CAD的基础上识别图纸的版本?

答:是有方法的,现将方法分享如下:

首先我们来看下目前为止(截止2022年2月)常用的CAD版本有哪些:

代号:版本

AC1015:CAD2000版;

AC1018:CAD2004版;

AC1021:CAD2007版;

AC1024:CAD2010版;

AC1027:CAD2013版;

AC1032:CAD2018版。

以上我们可以看出来,目前为止常见的CAD保存版本也就6个,比如AC1032就代表CAD2018版,也就是说目前最高保存版本就是2018,哪怕你安装的是2022,也就最多只能保存到2018版本。

那如何查CAD代号,从而识别CAD版本呢?

方法:

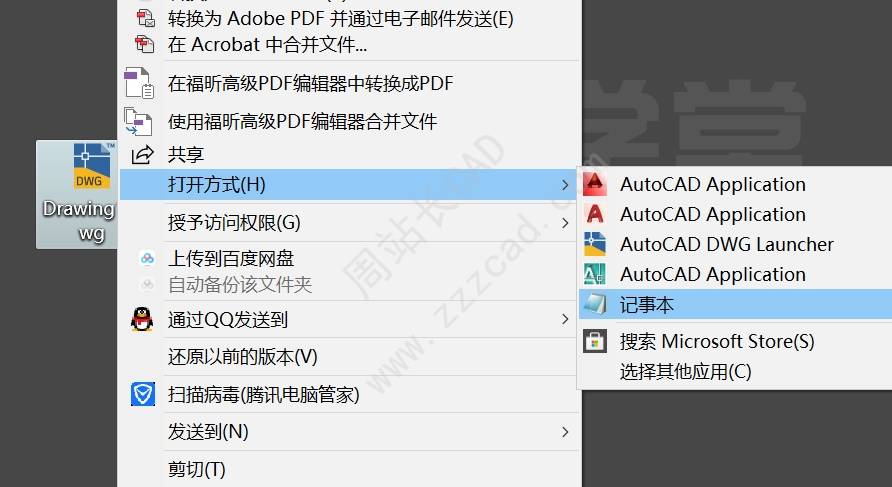

选中图纸,右键,选打开方式,选记事本;

可以看到一堆乱码,但前面就是CAD版本代号;

我们可以通过版本代号确定这个图纸是CAD2018版,也就是说你至少安装2018及以上版本才能打开。
