AutoCAD Mechanical对称线怎么用

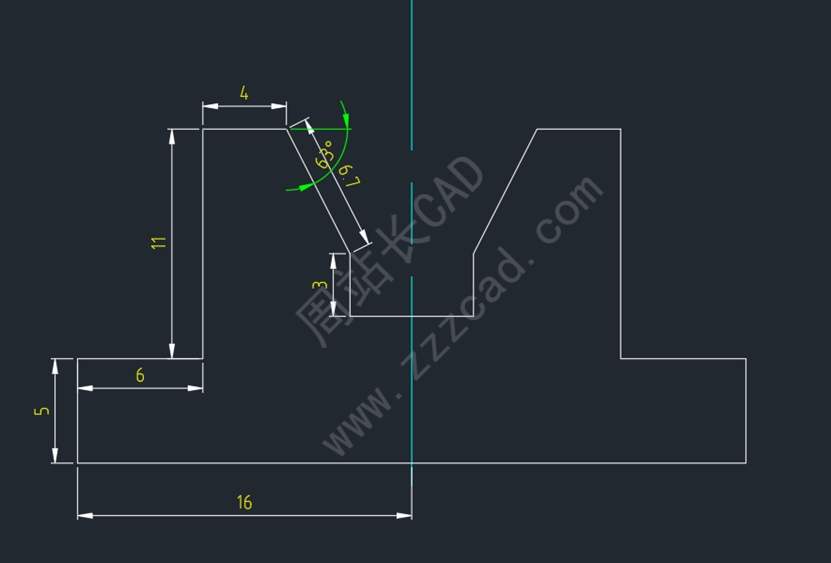

利用AutoCAD Mechanical对称线可以绘制围绕中心线自动镜像的直线,比如下图:

正常情况下我们可以绘制一边然后镜像另一边,使用AutoCAD Mechanical对称线就可以实现实时镜像。

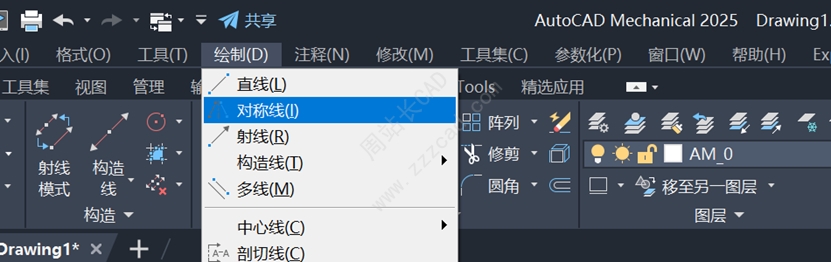

点击绘图对称线;

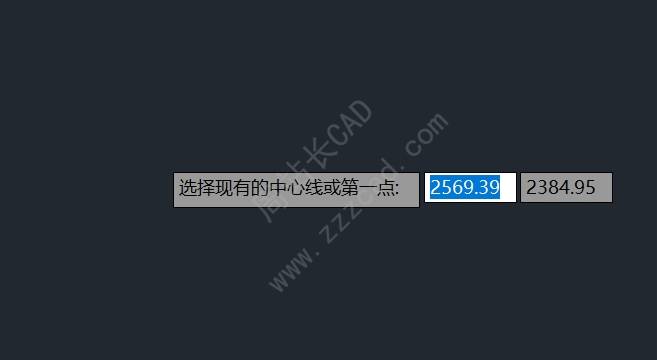

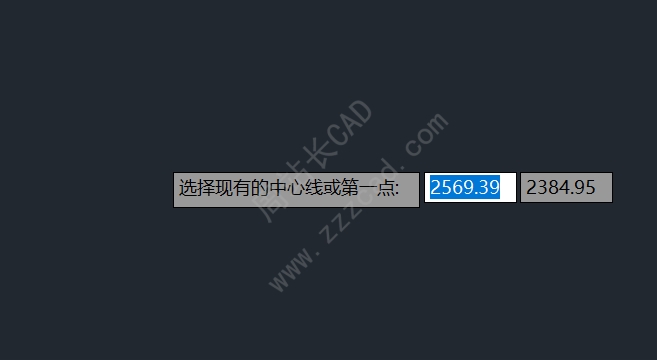

指定对称图形的对称中心线第一点;

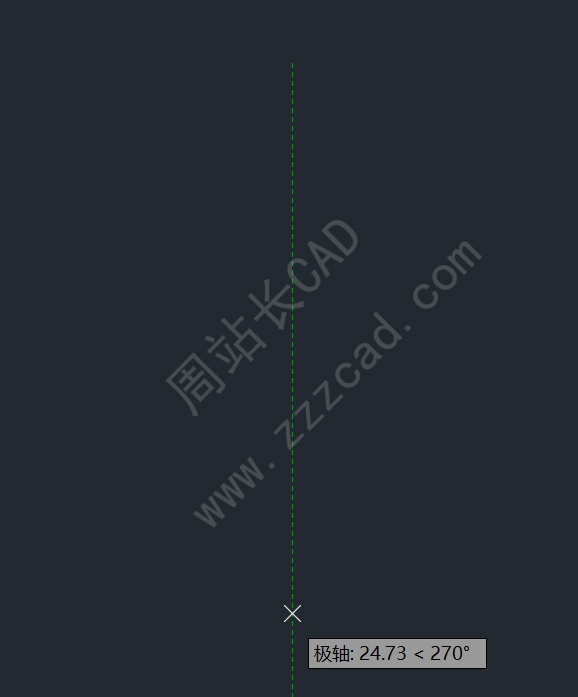

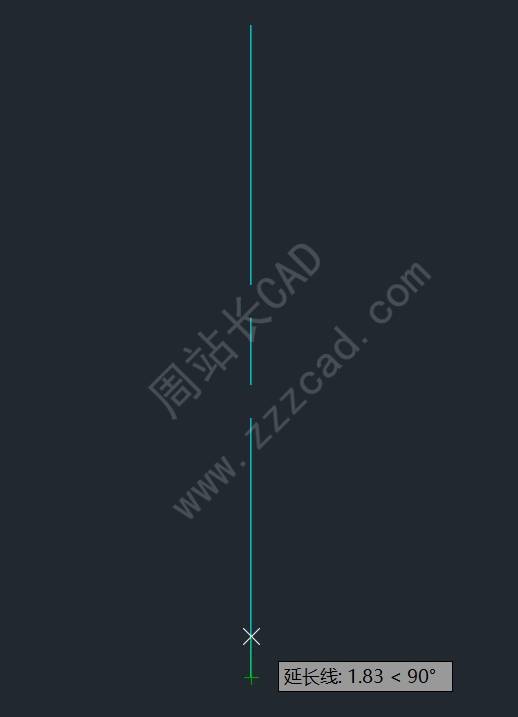

指定第二点;

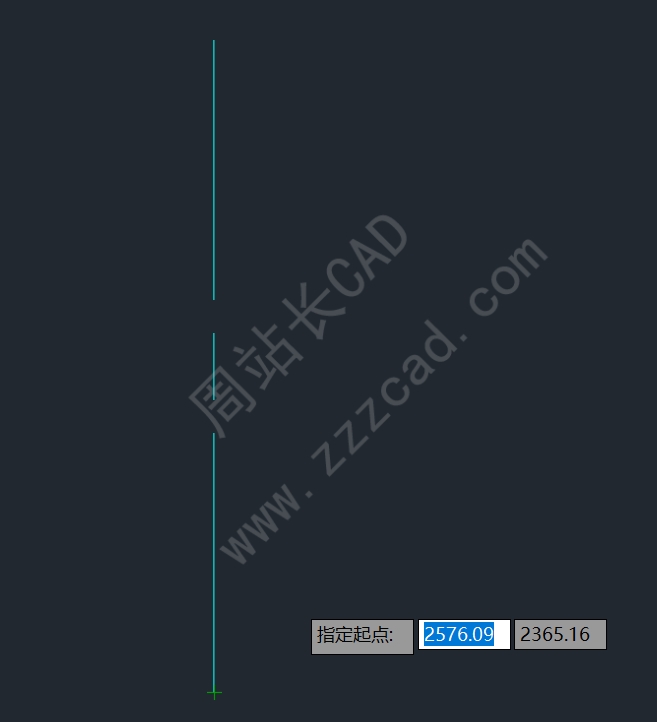

指定图形起点,比如下图;

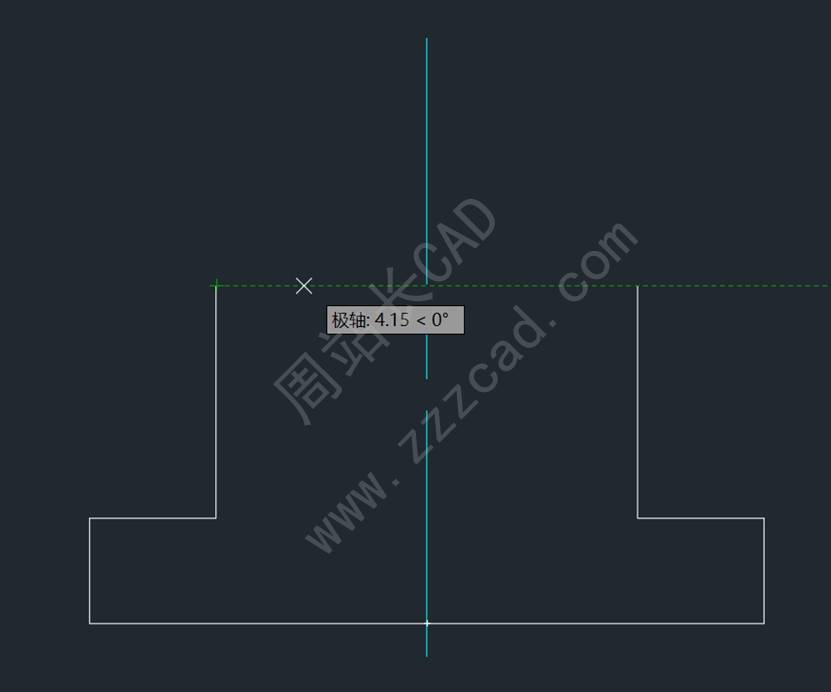

直到把图形绘制完成,过程都是实时镜像另一边;

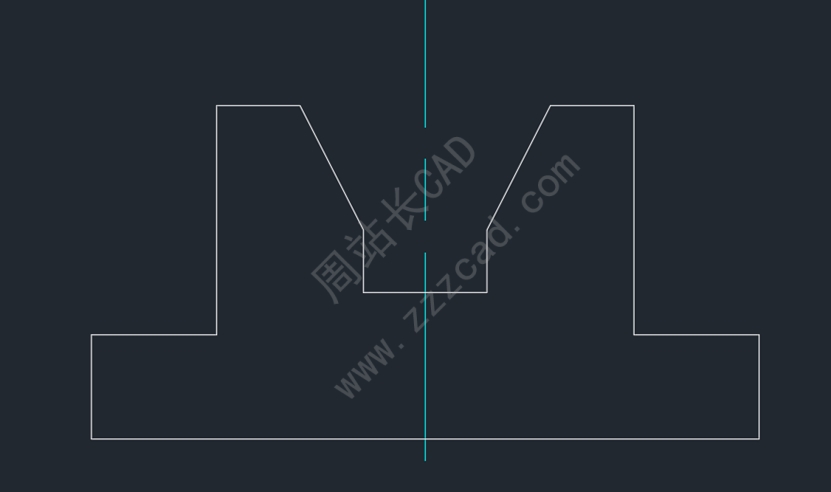

最终如图。
