CAD图块,你知道多少?有几种块?block建块有什么注意点?

CAD图块种类:

CAD图块有两种,一种普通块,一种动态块。

普通块,即是block创建后,即完成的块。

动态块,即是block创建后,再对块进行一些可见性、参数等设置,可实现选择性显示块内容的块。

block创建普通块注意点:

选择对象,命令行输入block,便会弹出定义块窗口。

  • 注意点1:

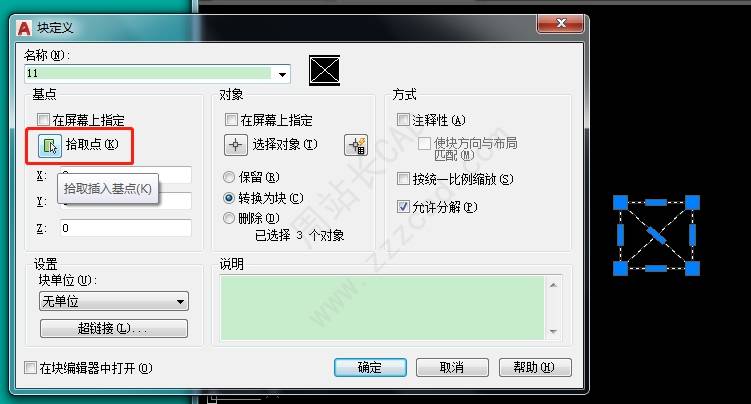

创建块时,注意选择块基点,如不选择,将会默认坐标原点为基点。

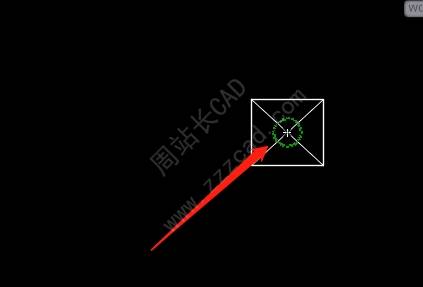

单击拾取点,在块中选择基点。

  • 注意点2:

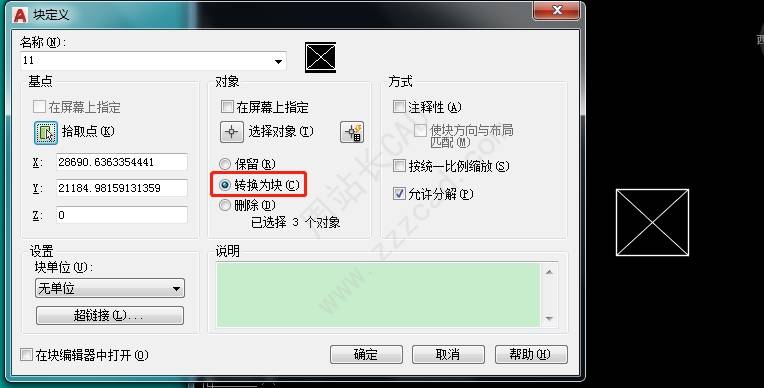

创建块时,勾选“将当前对象转换成块”。如此,当前对象,才可成块,不然还只是线条几何图形,散的。

  • 注意点3:

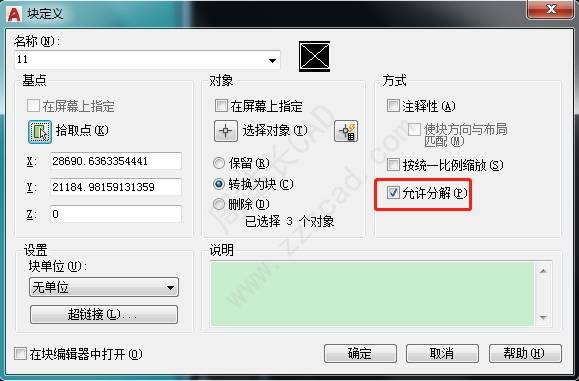

创建块时,勾选“允许分解”。如不勾选,则创建的图块,无法通过x进行分解。也就是我们偶尔会遇到的问题:块无法分解。

完。
