CAD图块无法分解?怎么办?这个问题,换个角度,又能解决什么问题?

图块正常创建后,之后却不能正常分解。这虽然是个偶发问题,因为通常block创建的图块,都是默认可分解的。但是也有遇到的这样问题的。

解决方法:

图块不能分解的原因,是因为设置了不能分解。

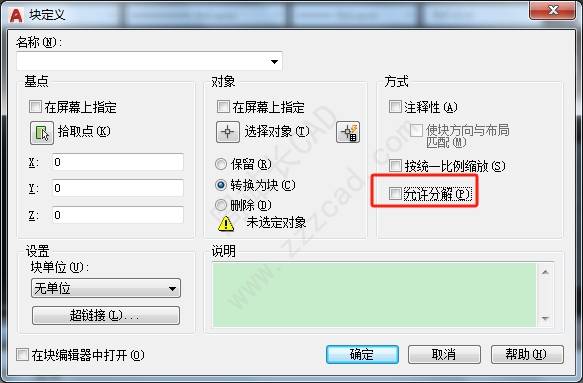

命令行输入block,在弹出的创建图块的窗口中,有一项,是“允许分解”,如果这一项没有勾选,那么创建的图块,就具备不可分解特性。

那么不能分解的块,怎么设置,才可被分解呢。

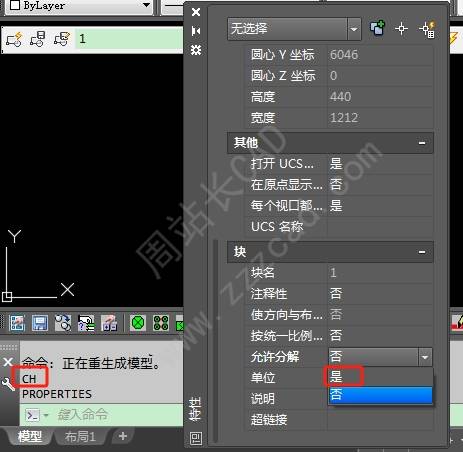

双击图块,进入块编辑器。命令行输入ch,调出特性窗口,在允许分解后,选择是。

然后关闭保存块编辑器,块便可被分解了。

换个角度,问题就是方法:

换个角度,既然图块无法被分解,那么我们就可以利用无法分解特性。将需要加密的图纸,整个创建一个不可分解的块。多次创建,便可创建一个加密图纸了。

完。
