打开CAD图纸提示无法定位或读取一个或多个参照文件怎么办

有时候我们在打开别人发来的CAD图纸时会出现“参照-未找到文件”并提示无法定位或读取一个或多个参照文件。如图。

这时我们全部点击忽略未解决的参照文件;

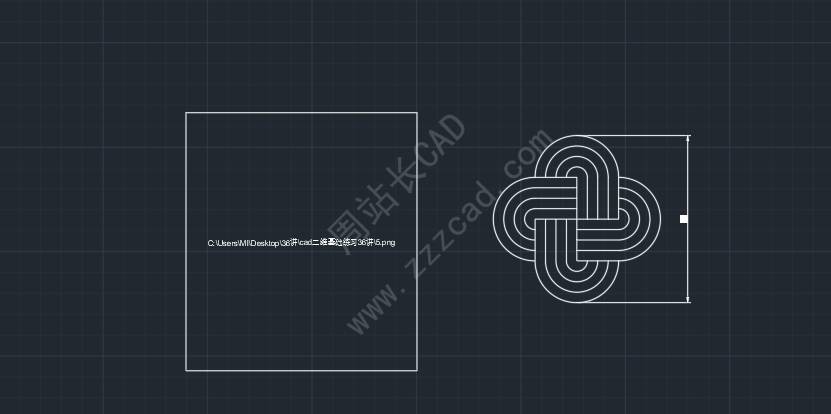

图纸打开后会员参照显示不全的问题,如图:

有的显示不出来不妨碍图纸,有的影响整张图纸的完整性,怎么解决?

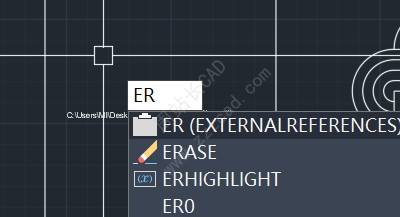

输入ER快捷键回车;

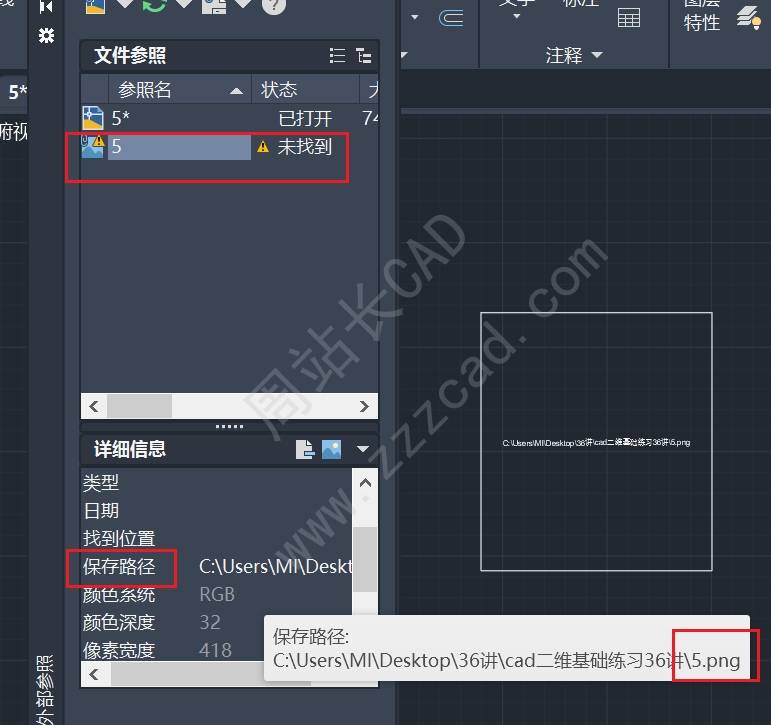

带有黄色感叹号的就是未找到的参照文件,我们选中,在下方保存路径可以看到原参照文件的路径;

我们只需要选中选择新路径;

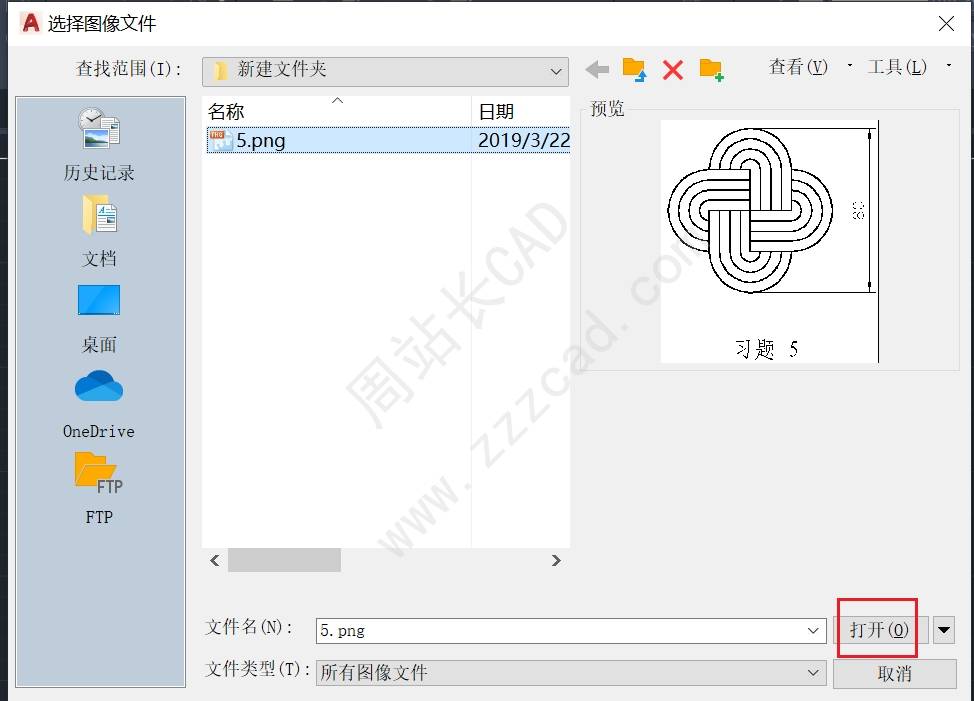

找到该文件,打开即可;

这样就可以加载完成;

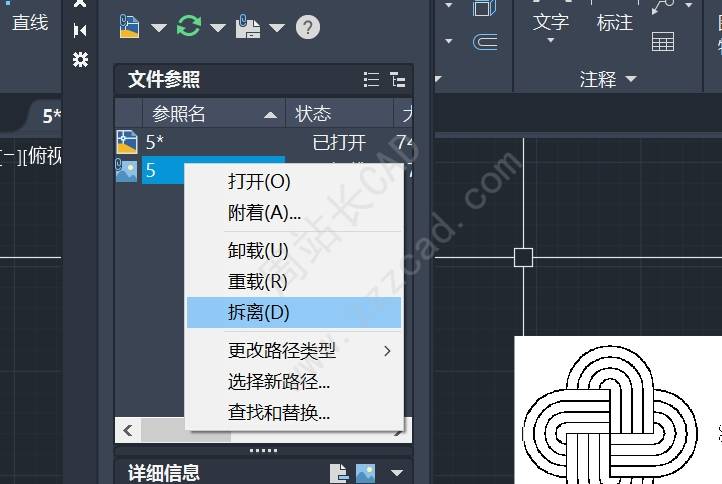

注:如果你找不到这个参照了,或这个参照也没有用了,直接拆离,保存即可。

完,感谢阅读,希望对你有帮助。
