前面分享了CAD面积统计工具，最近结合用户给我提的需求又做了大量更新，好用、实用性又大幅提升，主要更新内容如下。

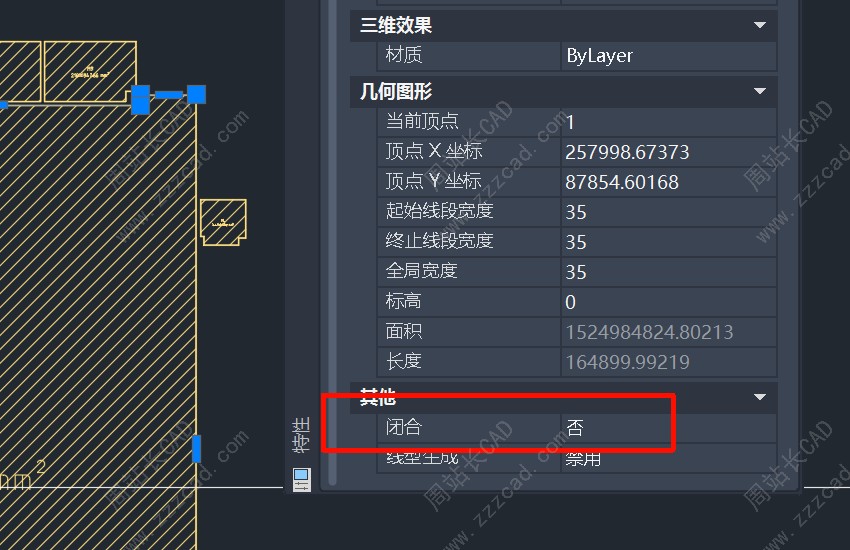

1、修复几何闭合但标志未闭合的多段线无法求面积

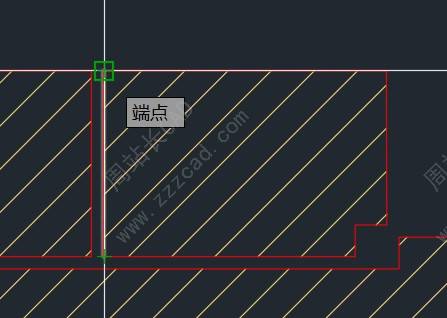

比如下图。

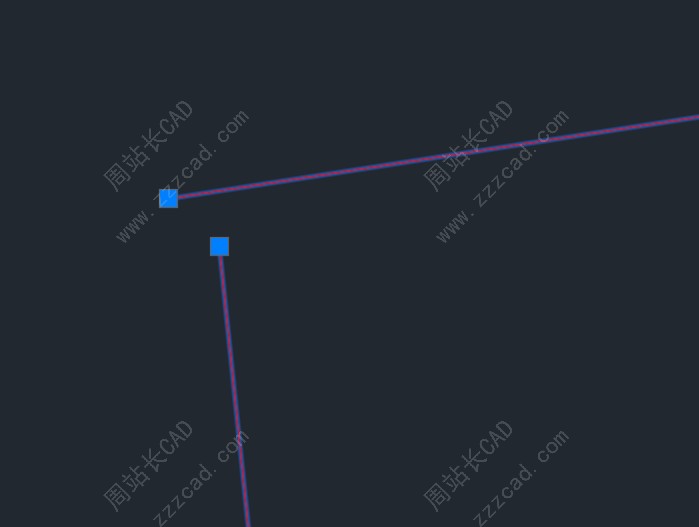

另外这种在容差范围内没有闭合的也可以统计。
2、新增框选统计模式
支持矩形和多边形来回切换，最后汇总生成表格或选择生成总和。

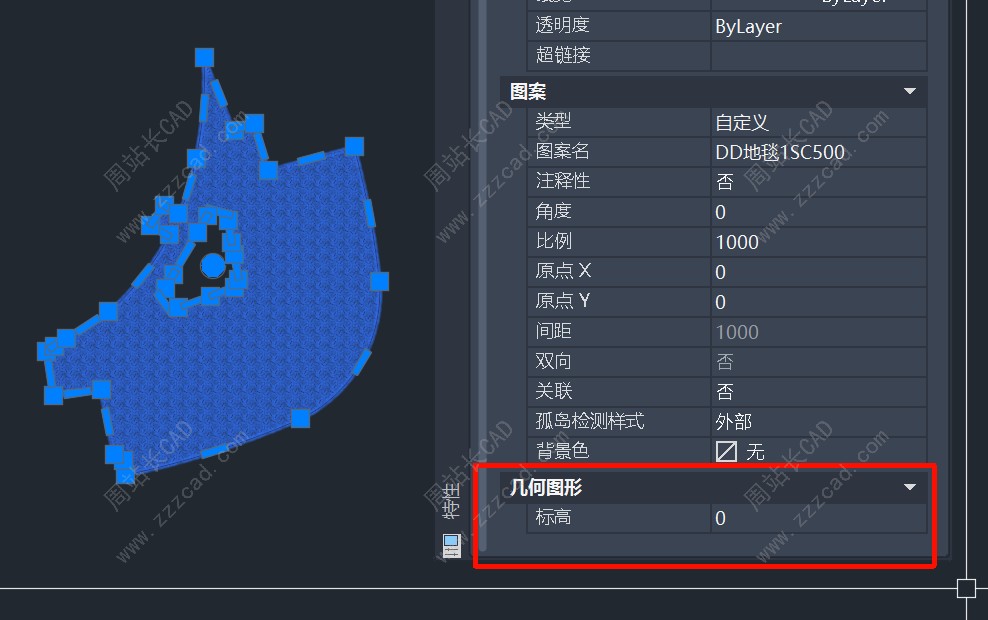

3、填充无面积是也可以算了如图。

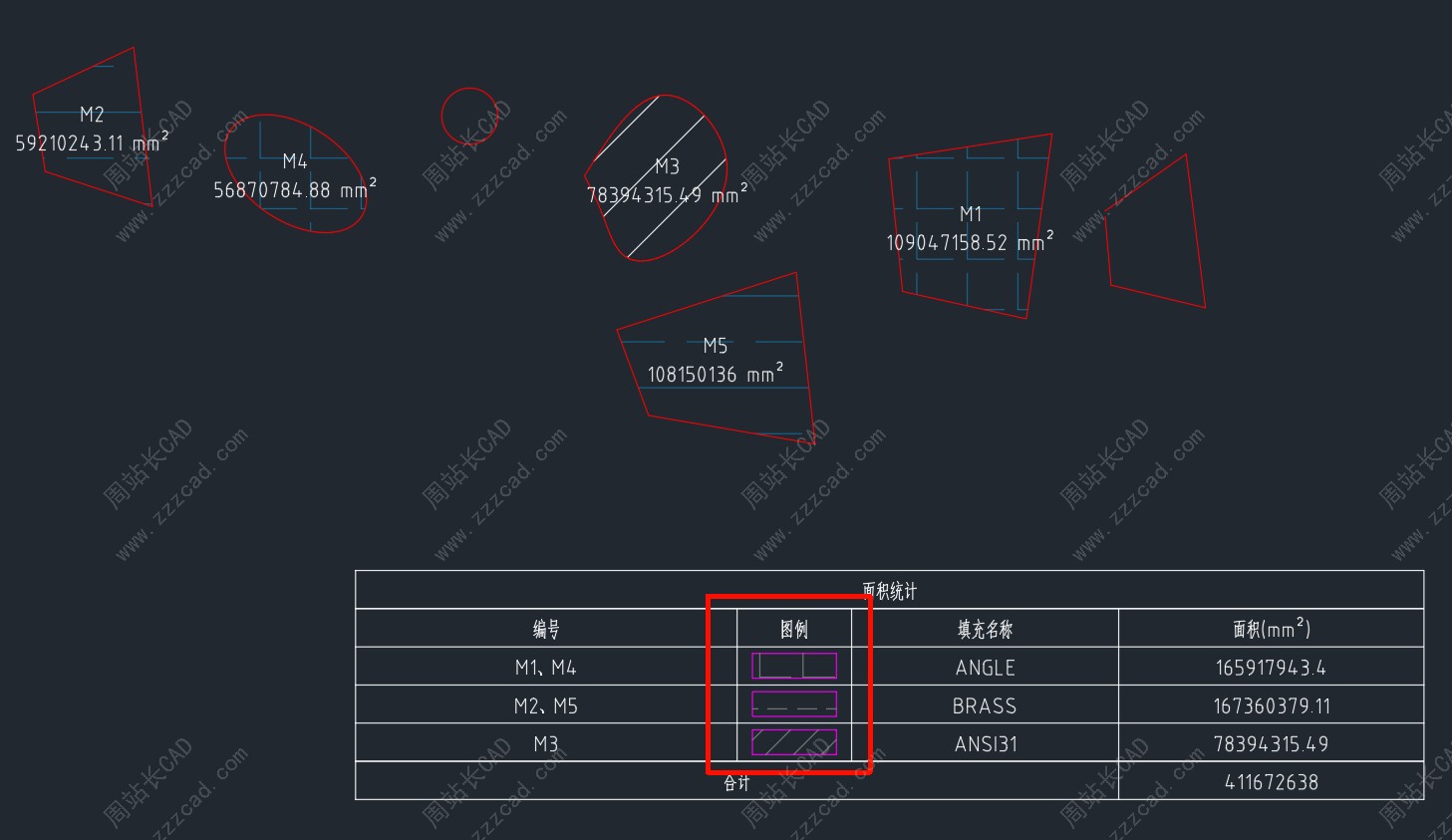

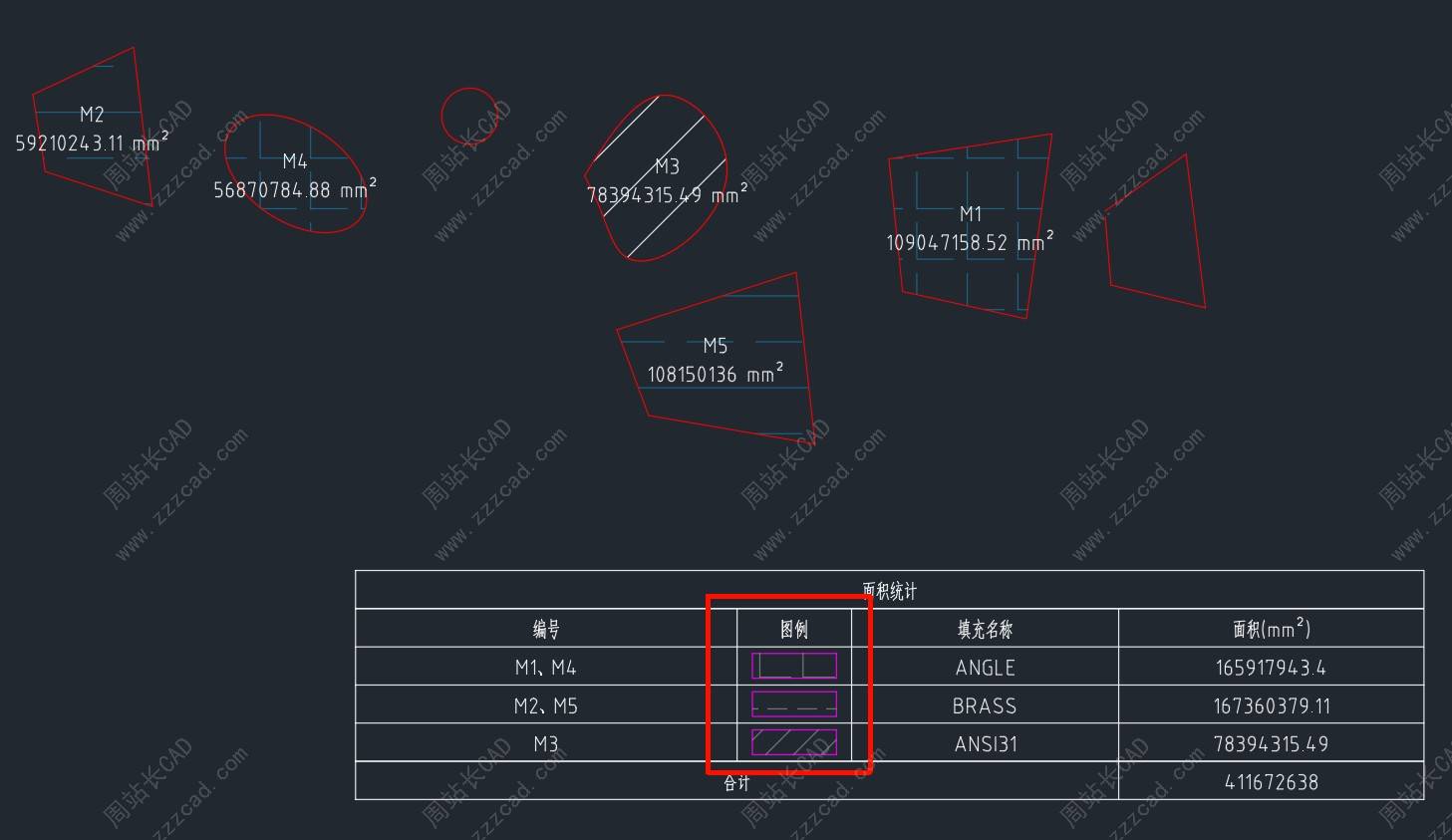

4、生成的表格图例填充比例自适应表格匹配，不会过大也不会过小。

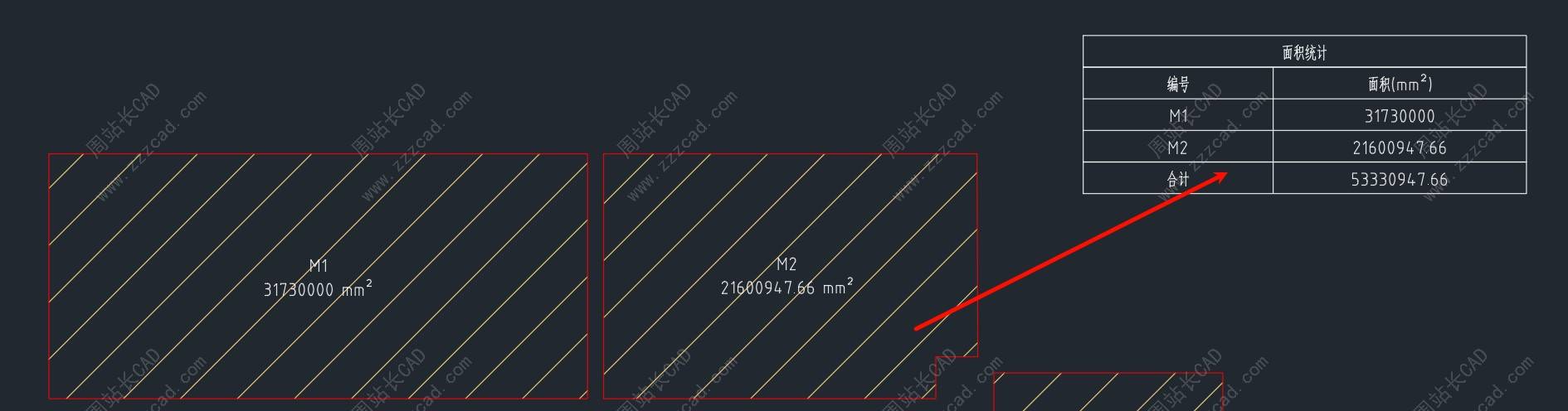

5、总面积也支持反查亮显了。

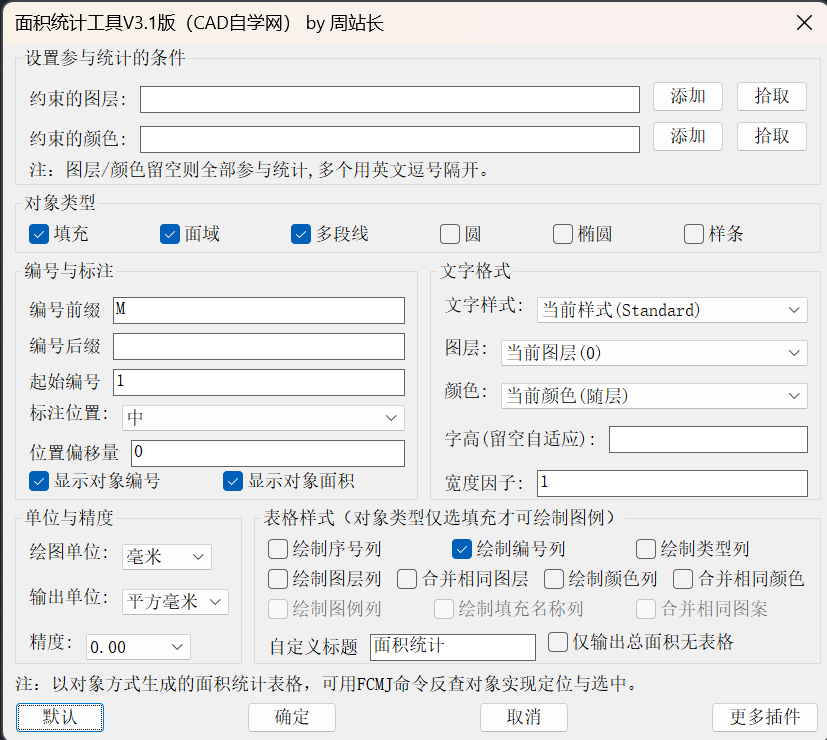

新版插件界面：
CAD面积统计工具V3.1下载链接：点击下载
插件介绍：面积统计工具 V3.1 是一款面向 AutoCAD 图纸面积统计的实用插件，支持对填充、面域、多段线、圆、椭圆、样条等对象进行面积识别、编号标注和表格输出。用户输入快捷命令 ZMJ 即可打开设置界面，按需选择对象类型、统计方式、编号规则、单位精度和表格样式，快速完成图纸面积统计工作。
核心亮点
1、支持多类对象统计
可统计填充、面域、闭合多段线、圆、椭圆、样条等常见面积对象，适合建筑、装饰、园林、市政等图纸场景。
2、提供多种统计方式
支持对象方式、点取方式和框选方式。对象方式适合已有边界或填充对象；点取方式适合封闭区域快速取面积；框选方式可直接统计框选范围面积。
3、自动编号与面积标注
可自动生成对象编号和面积标注，支持编号前缀、后缀、起始编号、显示编号、显示面积、标注位置和偏移量设置。
4、表格输出更完整
表格支持序号、编号、类型、图层、颜色、图例、填充名称等列，并可输出明细表格或仅输出总面积。
5、分类合并更灵活
支持按相同图案、相同图层、相同颜色合并统计，合并行可显示对应编号，分类汇总更清晰。
6、支持表格反查定位
使用 FCMJ 命令点选表格中的面积文字，即可自动选中并缩放定位到对应对象，方便检查与复核。
7、单位与精度可调
支持毫米/米绘图单位，输出单位可选平方毫米、平方米、亩、公顷，精度支持 0～8 位小数。
适用场景
面积统计工具 V3.1 特别适合需要按区域、图层、颜色、填充图案进行面积统计的 CAD 用户，可减少人工测量、手动汇总和反复核对的工作量。
注：此插件一机一码，会员和购买可享受3台电脑使用，永久免费更新。
下面我们看几个更新功能使用吧。

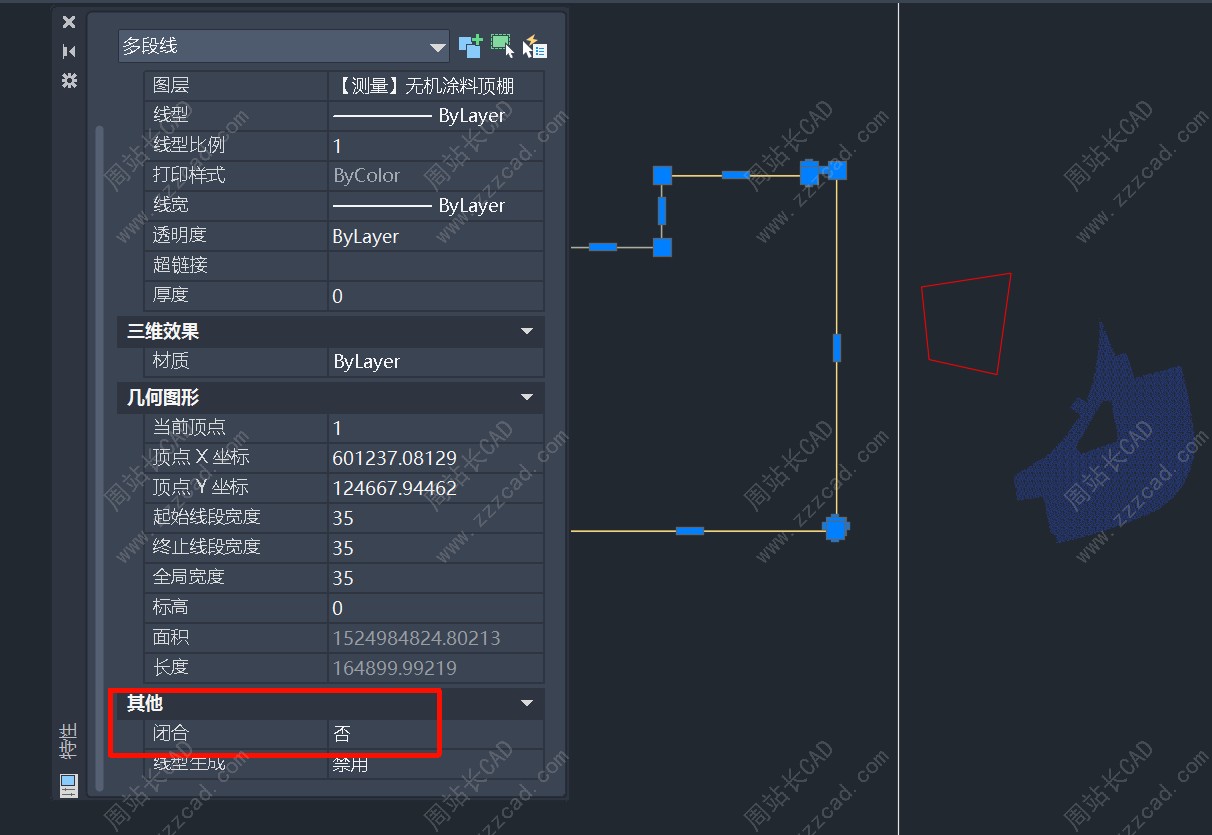

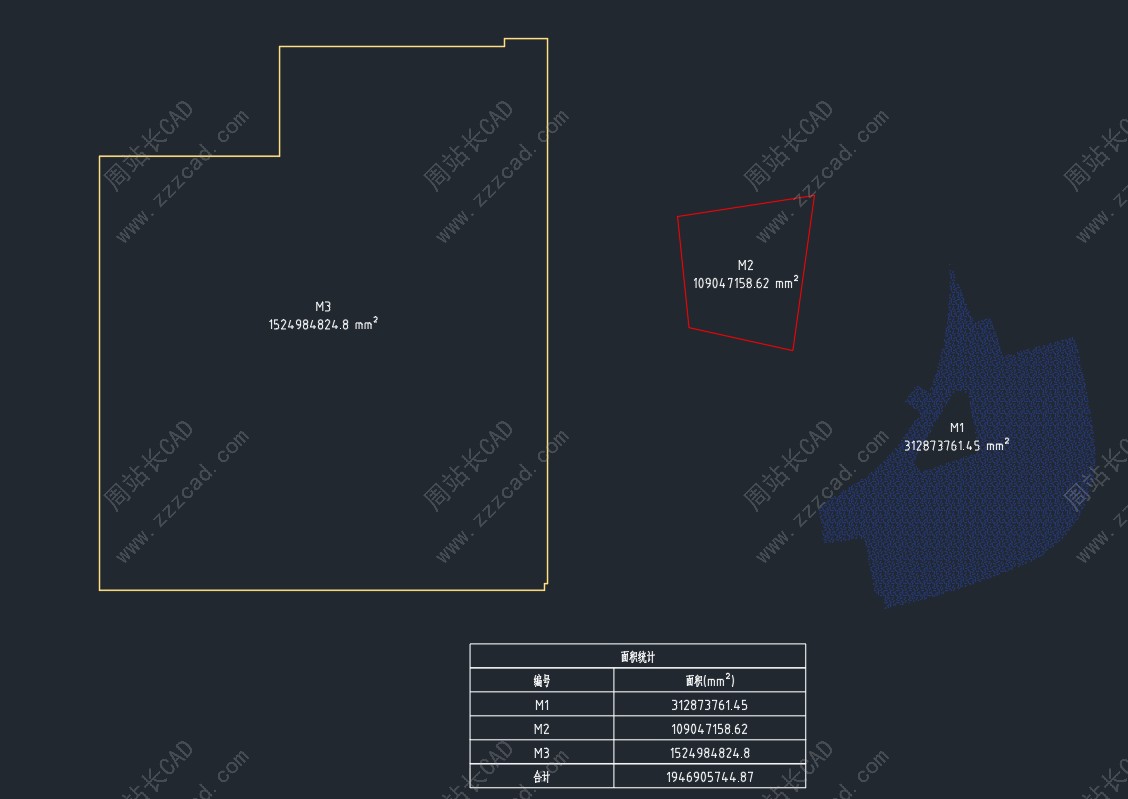

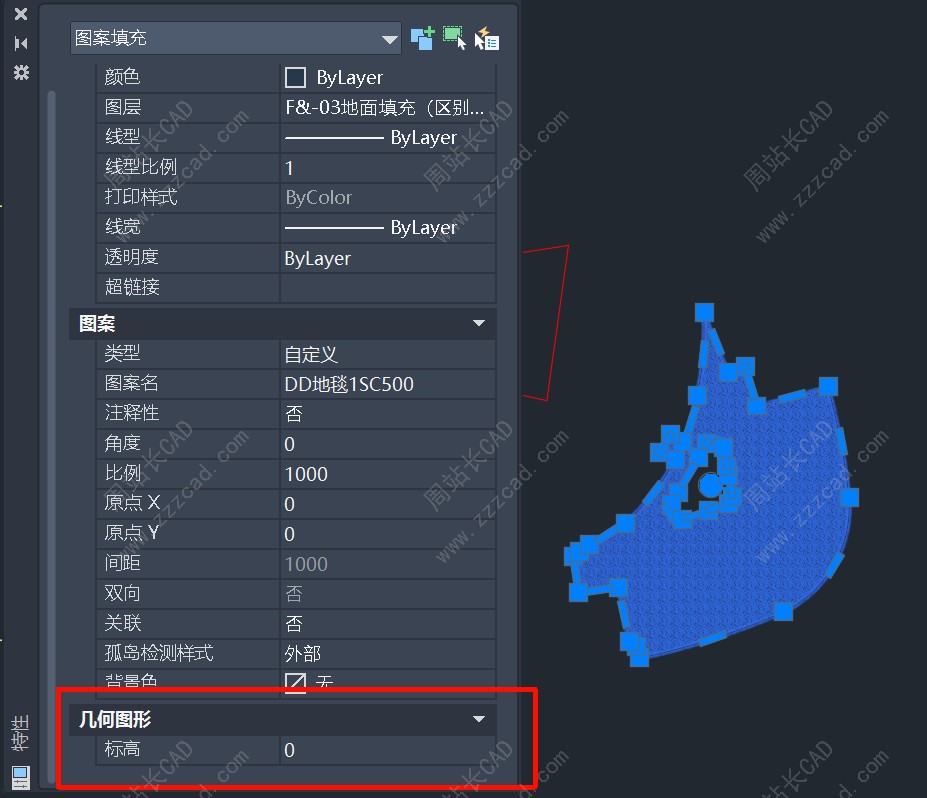

1、特性不闭合多段线、几何未闭合多段线、填充不显示面积对象。
现在都可以统计了。
2、新增框选统计方式
这是一位用户提的，他需要看图软件里那样操作。

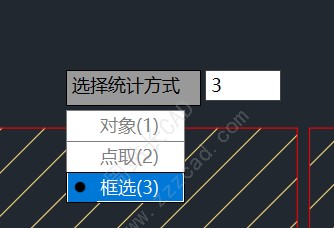

选择框选。

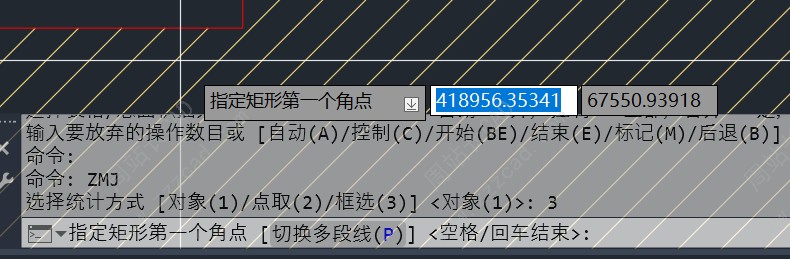

默认是矩形，我们也可以切多段线，这个每次都可以互相切换。

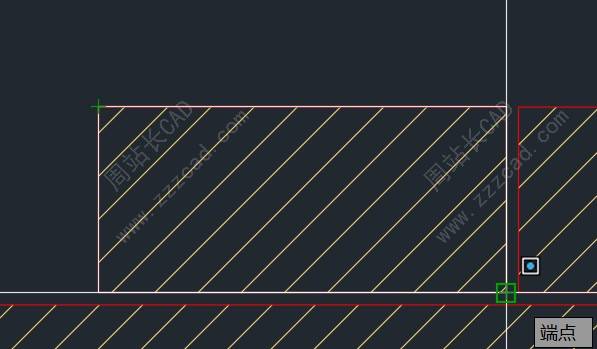

选择第一个。

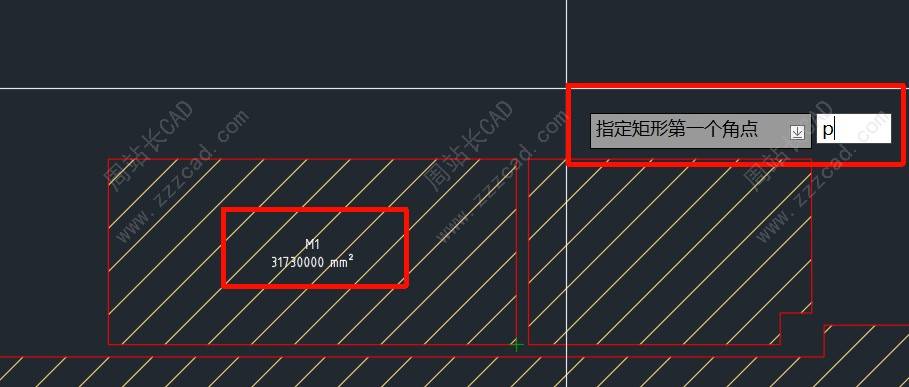

统计完成后输入P切换到多段线。
指定这样一个多段线。

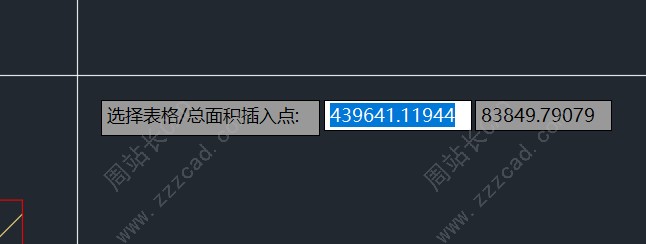

结束直接空格插入表格即可。

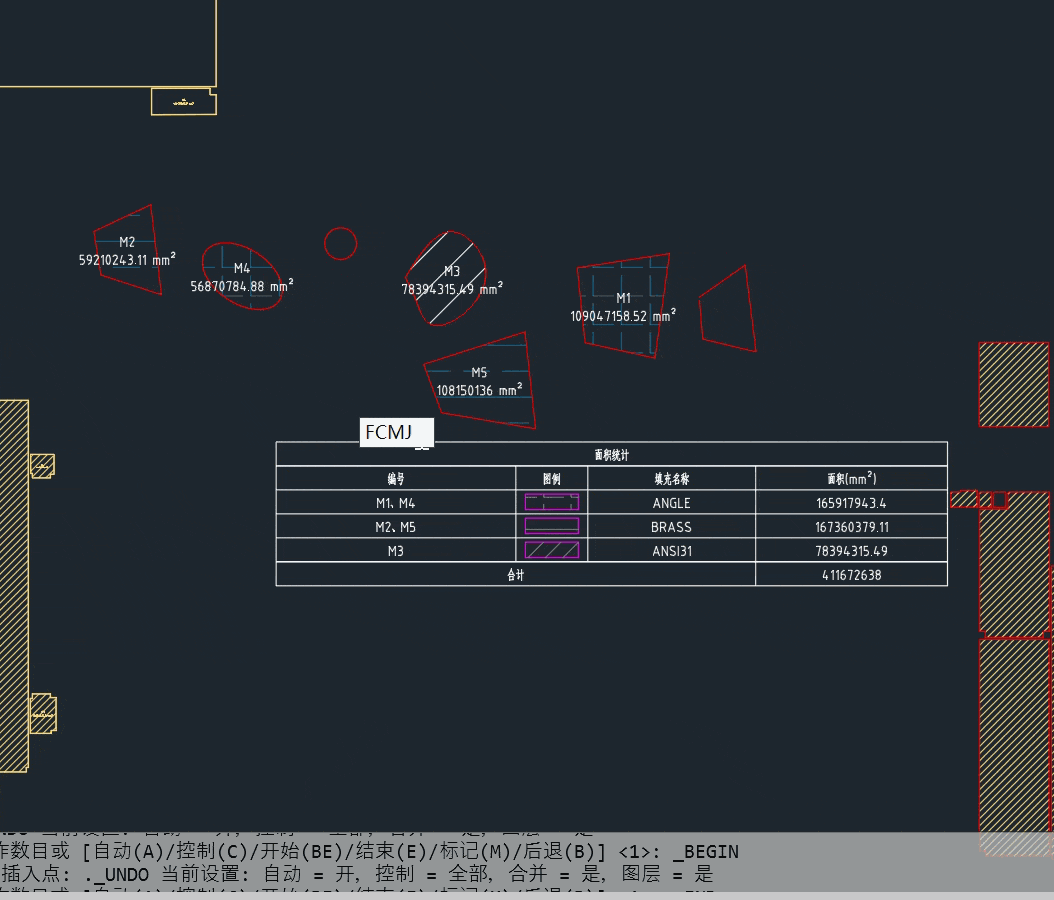

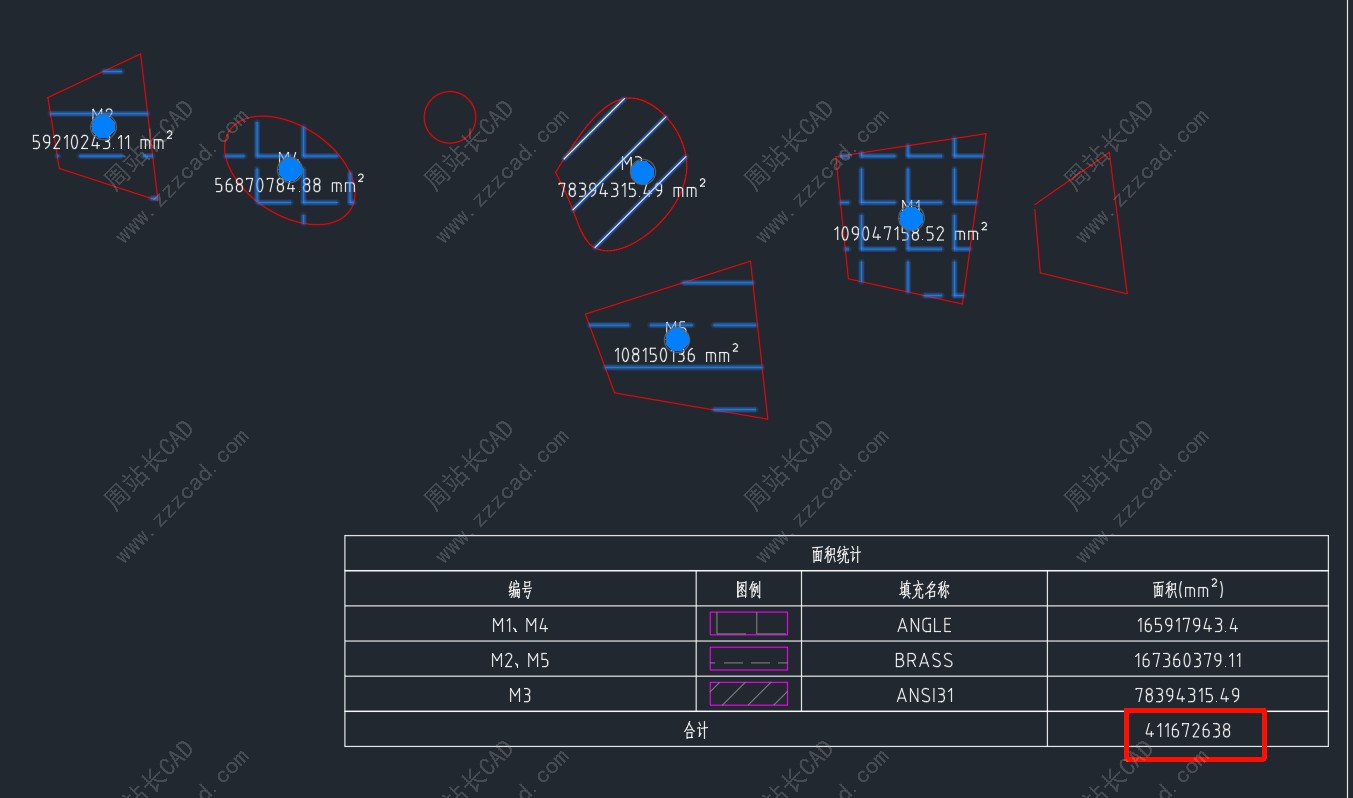

3、总面积反查
看动图吧。
完。
