CAD面积统计工具V3.0版下载

使用教程：

CAD面积统计工具V1.0版使用教程：点击查看

CAD面积统计工具V2.0版使用教程：点击查看

CAD面积统计工具V3.0版使用教程：点击查看

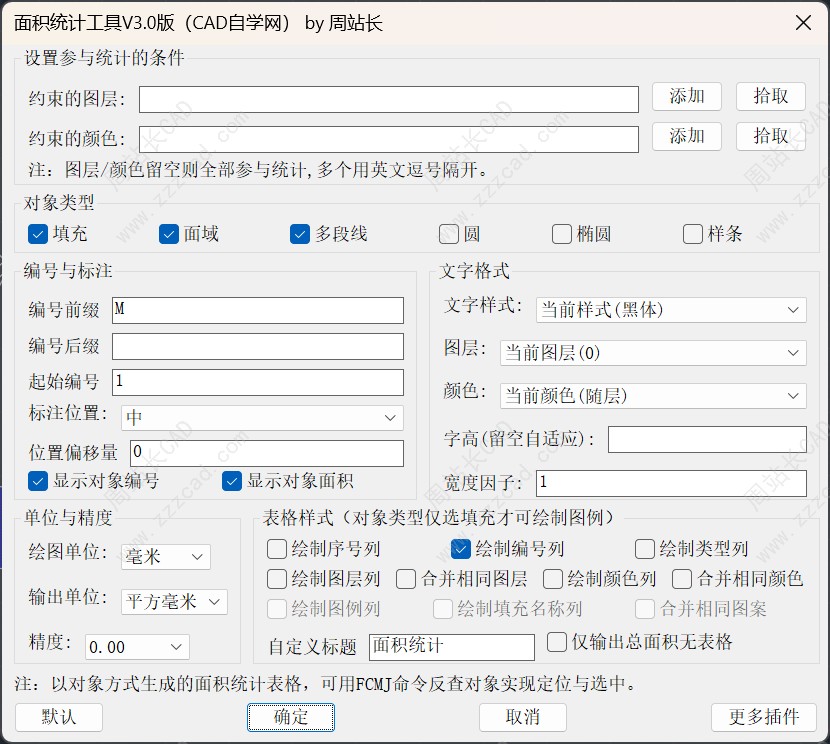

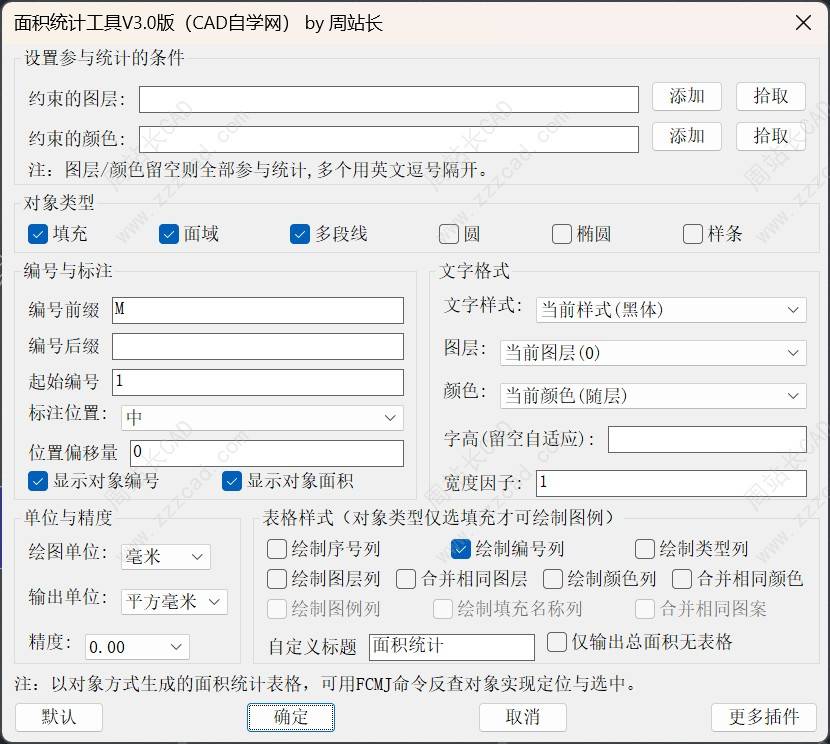

插件介绍：面积统计工具V3.0 是一款面向 AutoCAD 图纸面积统计的实用插件，支持对填充、面域、多段线、圆、椭圆、样条等对象进行面积识别、编号标注和表格输出。用户只需输入快捷命令 ZMJ，即可打开设置界面，按需选择对象类型、单位精度、编号规则和表格样式，快速完成面积统计工作。

核心亮点

1、支持多类对象统计
可统计填充、面域、闭合多段线、圆、椭圆、样条等常见面积对象，适合建筑、装饰、园林、市政等图纸场景。

2、提供两种统计方式。

一是"对象方式"，直接框选或点选已有图形，稳定可靠，推荐优先使用；二是"点取方式"，在封闭区域内点击，自动生成临时边界并计算面积，适合没有现成边界对象的场景。

3、自动编号与标注。

每个统计对象可自动生成编号和面积标注，支持自定义前缀、后缀、起始编号，标注位置可选上、中、下或手动指定，灵活适配各种图面布局。

4、表格输出功能丰富。

采用线条+文字绘制表格，兼容性好。可选输出序号、编号、类型、图层、颜色、图例、填充名称等列，并支持按图层、颜色、填充图案进行合并统计。也可选择仅输出总面积，不生成明细表格。

5、新增图层与颜色统计
新增“图层列”“颜色列”，可直接输出对象所在图层和颜色信息，并支持按相同图层、相同颜色合并统计，分类更清晰。

6、填充图案分类更方便
仅统计填充时，可输出图例、填充名称，并支持合并相同图案，适合铺装、绿化、材料分区等面积汇总。

7、表格面积可反查定位
使用 FCMJ命令点选表格中的面积文字，即可自动选中并缩放定位到对应对象，检查和复核更高效。

8、单位换算灵活。

支持毫米/米绘图单位，输出可选平方毫米、平方米、亩、公顷，精度 0~8 位小数可调。

9、兼容 UCS 旋转场景
修复 UCS 非世界坐标时的标注、表格、图例偏移问题，文字可跟随当前 UCS 方向输出，复杂图面使用更稳定。

适用场景

CAD面积统计工具V3.0特别适合需要按区域、图层、颜色、填充图案进行面积统计的 CAD 用户，可大幅减少人工测量、手动汇总和反复核对的工作量。

注：此插件一机一码，会员和购买可享受3台电脑使用，永久免费更新。
