前面分享了CAD长度和面积工具，由于比较使用，使用的也也多，经常有用户给我提需要和问题，最近又把面积工具增加了新功能和做了优化，具体如下：
1、新增图层和颜色约束以及绘制图层颜色列及合并相同图层和颜色，并且添加和拾取支持批量且自动去重。
2、修复UCS非WCS下标注编号和表格偏移与旋转问题。
3、修复填充和填充边界重复标注问题。
4、优化仅输出总面积，面积误差问题。
5、其他交互与性能优化。
CAD面积统计工具V3.0版下载链接：点击下载
插件介绍：面积统计工具V3.0 是一款面向 AutoCAD 图纸面积统计的实用插件，支持对填充、面域、多段线、圆、椭圆、样条等对象进行面积识别、编号标注和表格输出。用户只需输入快捷命令 ZMJ，即可打开设置界面，按需选择对象类型、单位精度、编号规则和表格样式，快速完成面积统计工作。
核心亮点
1、支持多类对象统计
可统计填充、面域、闭合多段线、圆、椭圆、样条等常见面积对象，适合建筑、装饰、园林、市政等图纸场景。
2、提供两种统计方式。
一是"对象方式"，直接框选或点选已有图形，稳定可靠，推荐优先使用；二是"点取方式"，在封闭区域内点击，自动生成临时边界并计算面积，适合没有现成边界对象的场景。
3、自动编号与标注。
每个统计对象可自动生成编号和面积标注，支持自定义前缀、后缀、起始编号，标注位置可选上、中、下或手动指定，灵活适配各种图面布局。
4、表格输出功能丰富。
采用线条+文字绘制表格，兼容性好。可选输出序号、编号、类型、图层、颜色、图例、填充名称等列，并支持按图层、颜色、填充图案进行合并统计。也可选择仅输出总面积，不生成明细表格。
5、新增图层与颜色统计
新增“图层列”“颜色列”，可直接输出对象所在图层和颜色信息，并支持按相同图层、相同颜色合并统计，分类更清晰。
6、填充图案分类更方便
仅统计填充时，可输出图例、填充名称，并支持合并相同图案，适合铺装、绿化、材料分区等面积汇总。
7、表格面积可反查定位
使用 FCMJ命令点选表格中的面积文字，即可自动选中并缩放定位到对应对象，检查和复核更高效。
8、单位换算灵活。
支持毫米/米绘图单位，输出可选平方毫米、平方米、亩、公顷，精度 0~8 位小数可调。
9、兼容 UCS 旋转场景
修复 UCS 非世界坐标时的标注、表格、图例偏移问题，文字可跟随当前 UCS 方向输出，复杂图面使用更稳定。
适用场景
CAD面积统计工具V3.0特别适合需要按区域、图层、颜色、填充图案进行面积统计的 CAD 用户，可大幅减少人工测量、手动汇总和反复核对的工作量。
往期教程：
CAD面积统计工具V1.0版使用教程：点击查看
CAD面积统计工具V2.0版使用教程：点击查看
下面我们来看下使用吧。

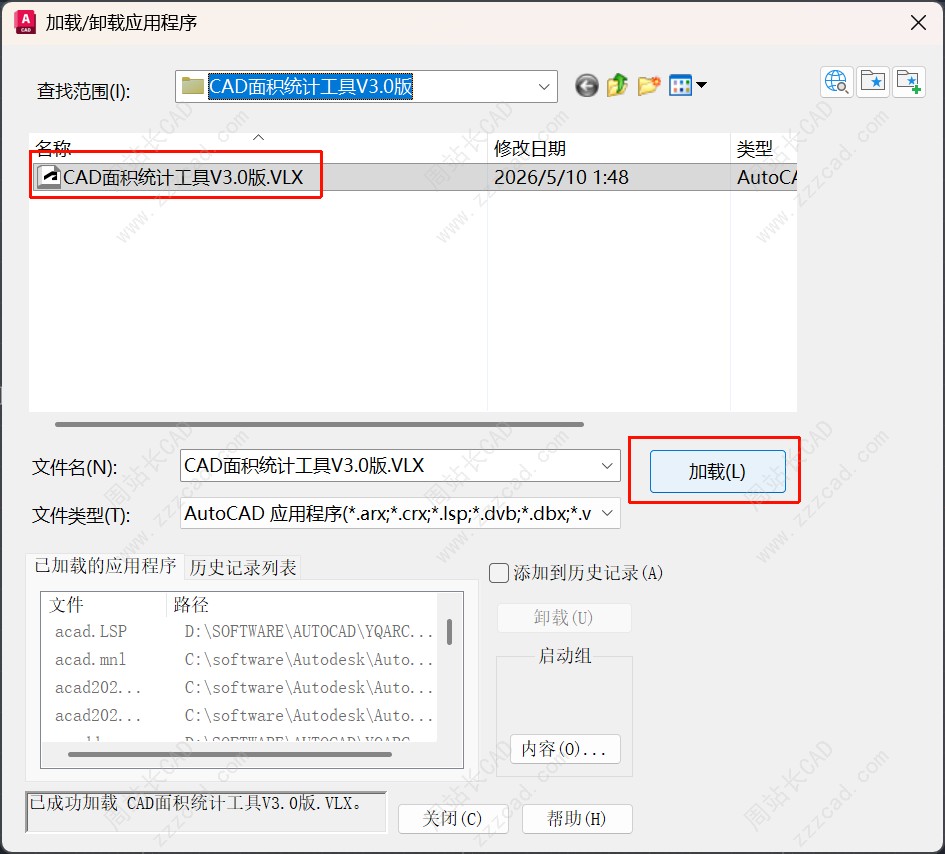

AP加载插件。
ZMJ快捷键调用插件。

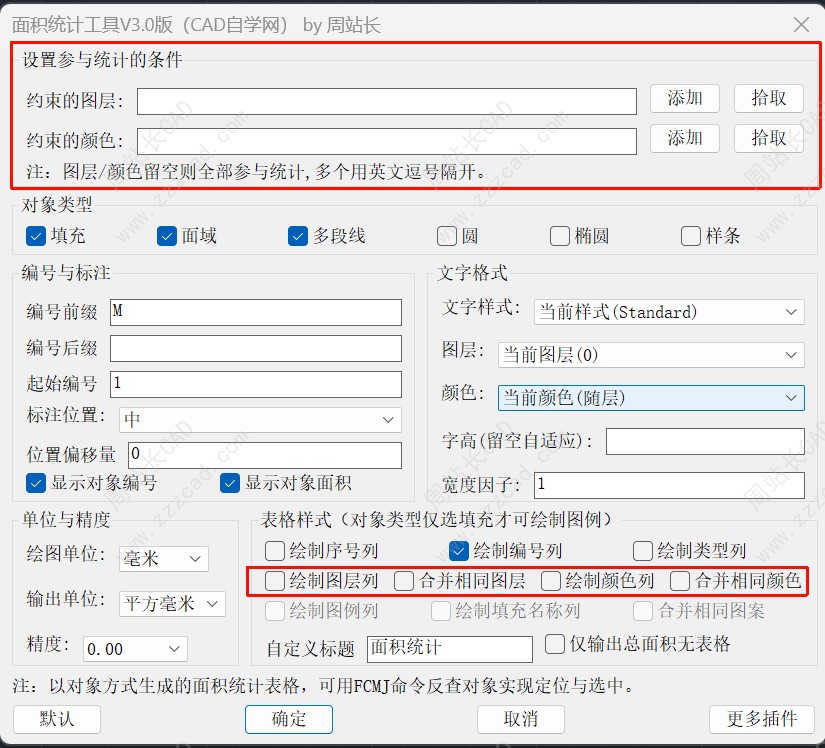

如图。

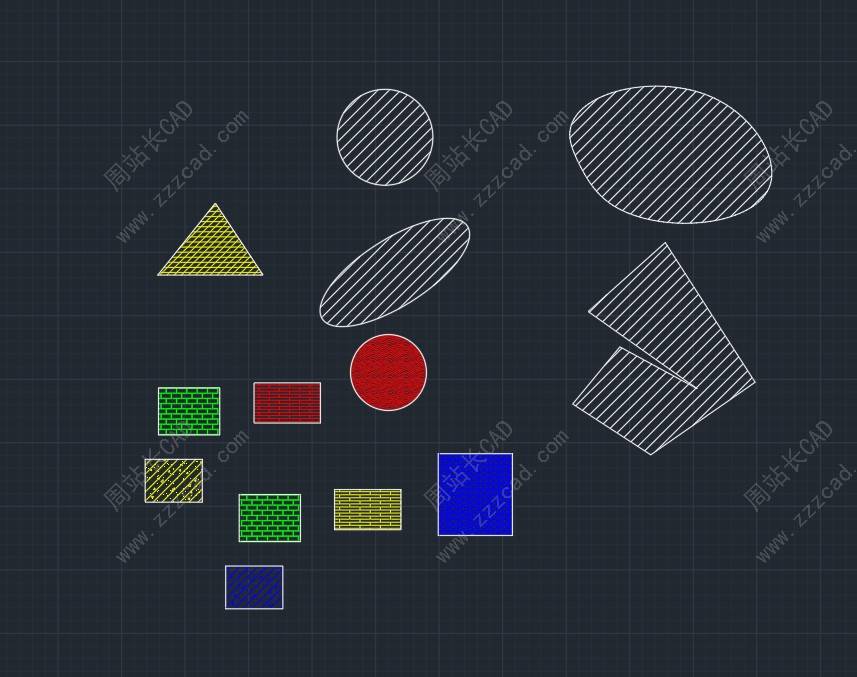

比如下面这个图我要统计红色和黄色，图层1和图层2的填充面积。

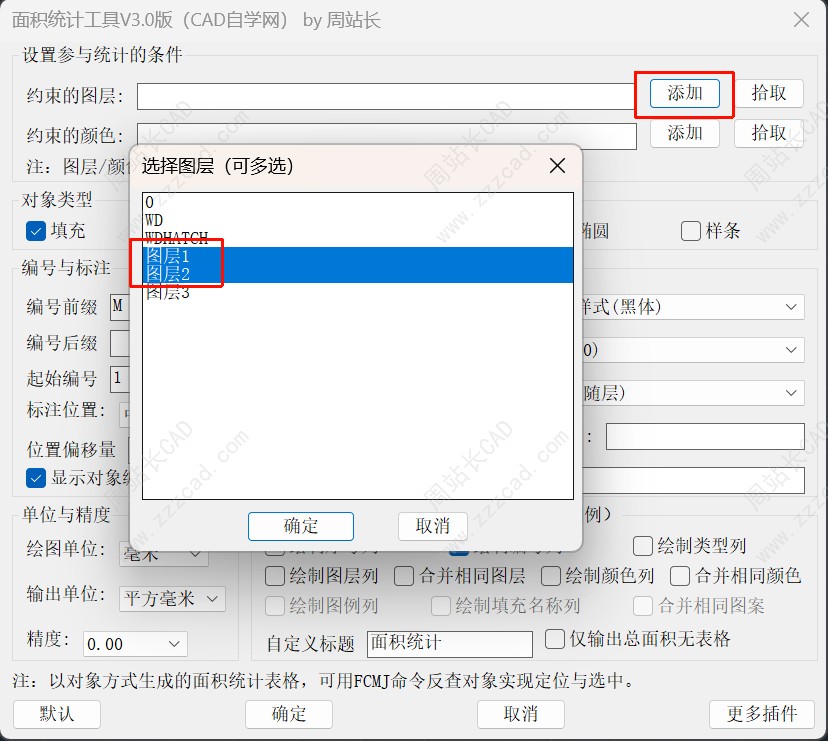

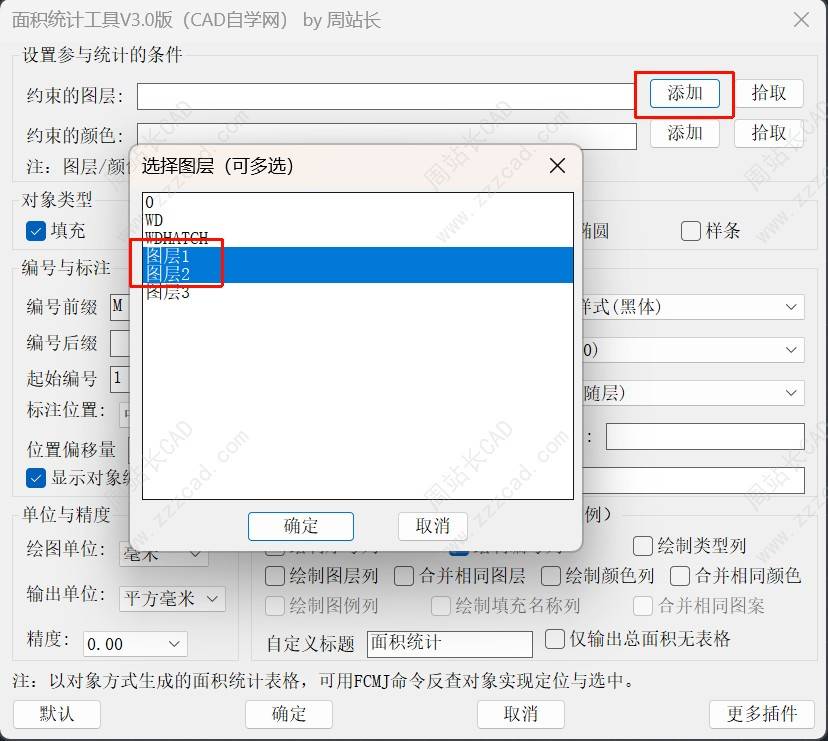

选择约束条件，可以批量添加，非常方便。

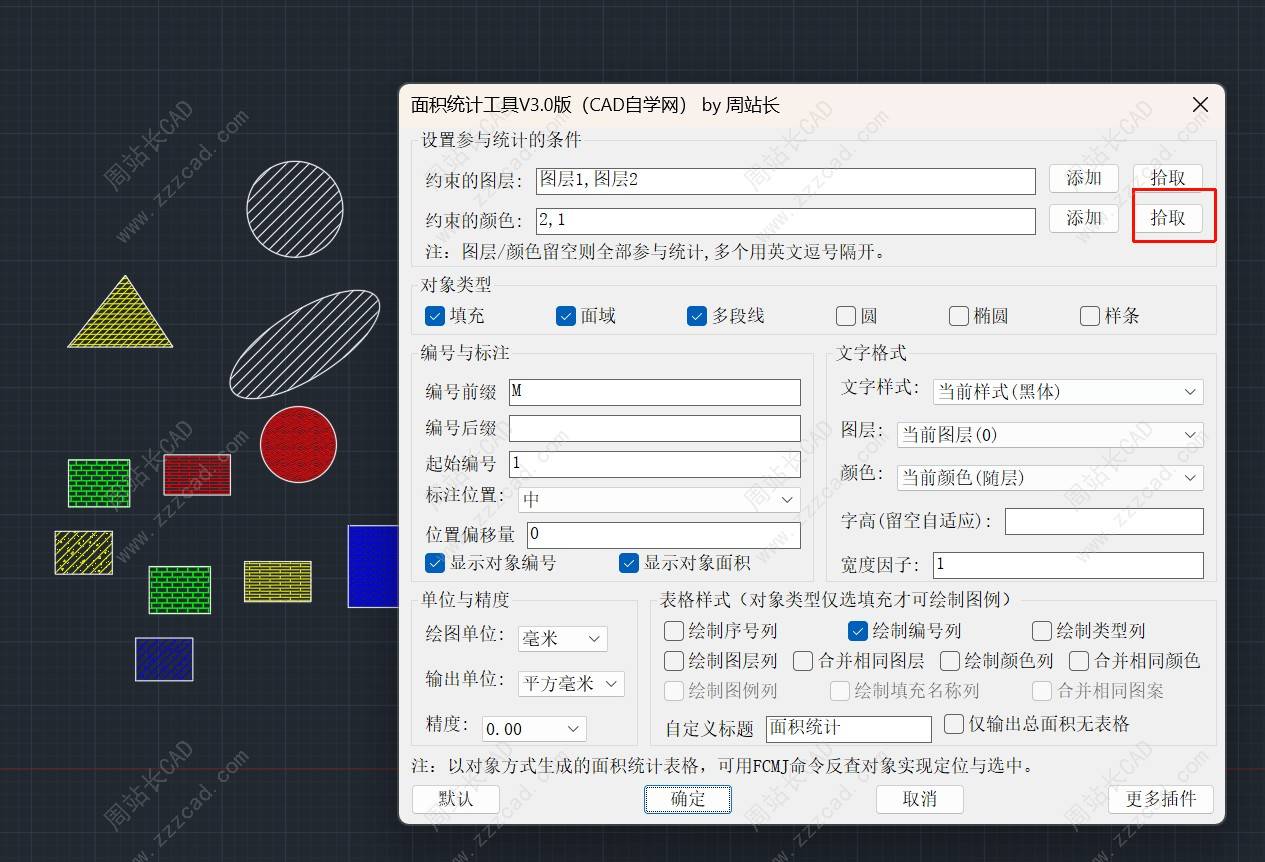

也可以批量拾取对象。

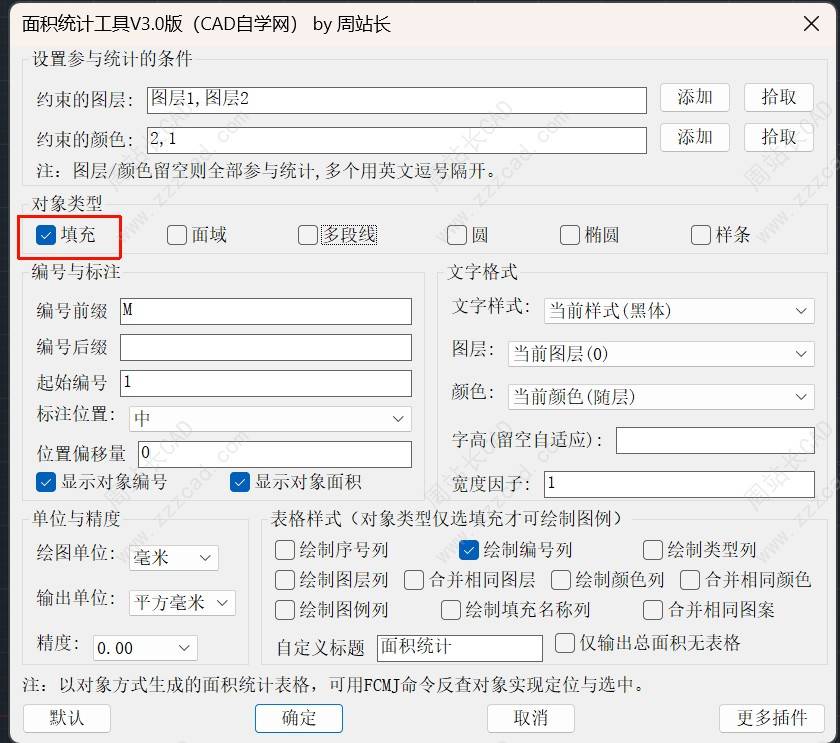

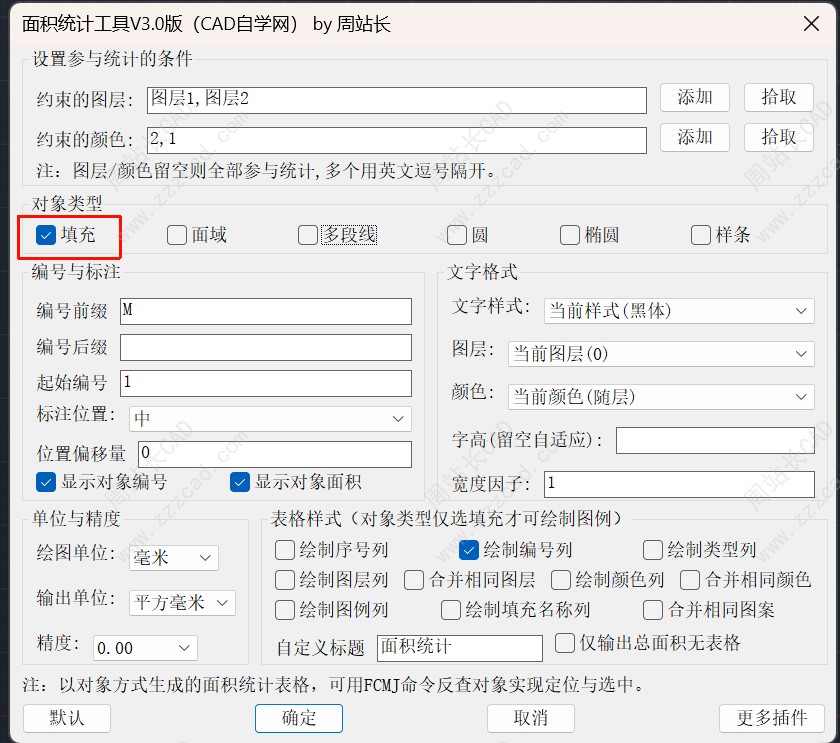

对象类型选择填充。

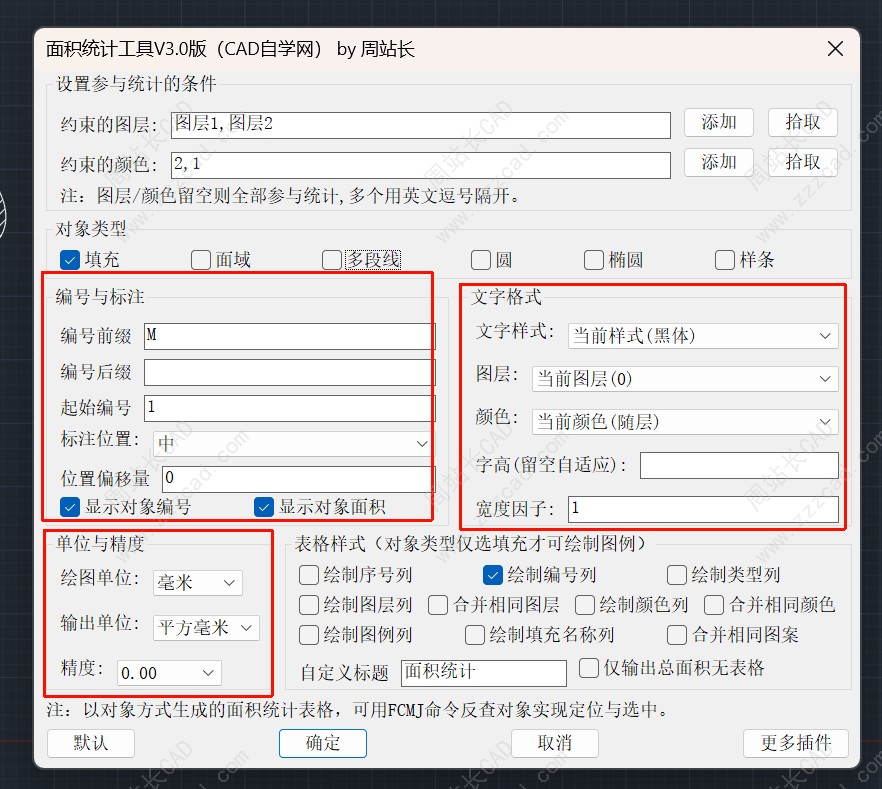

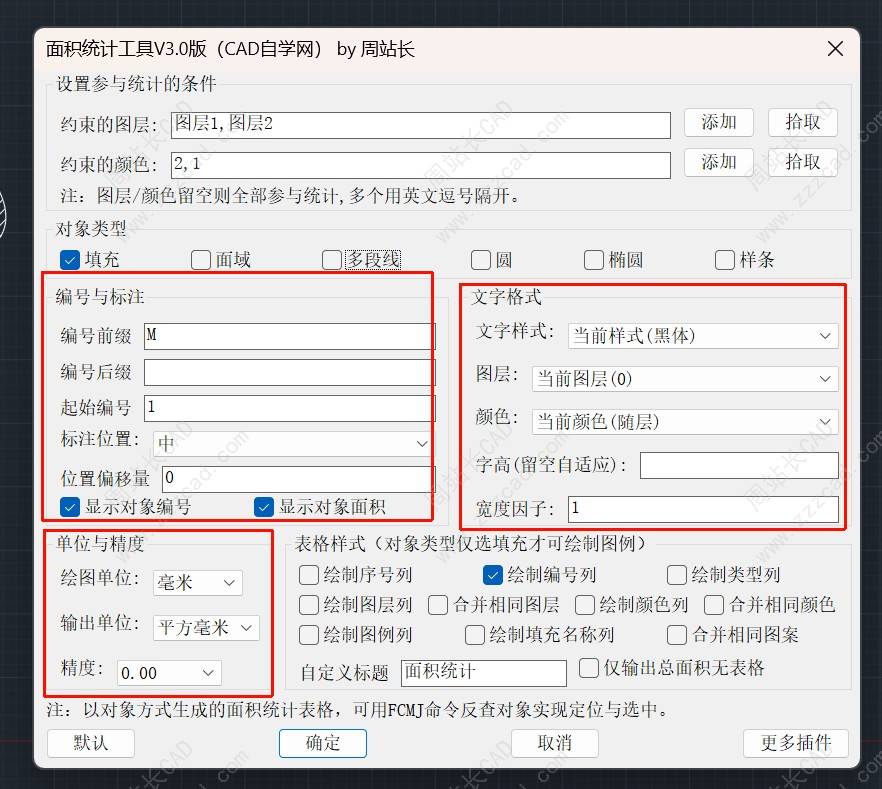

编号与标注、文字格式、单位精度这边比较简单，我就保持默认，大家按需选择。

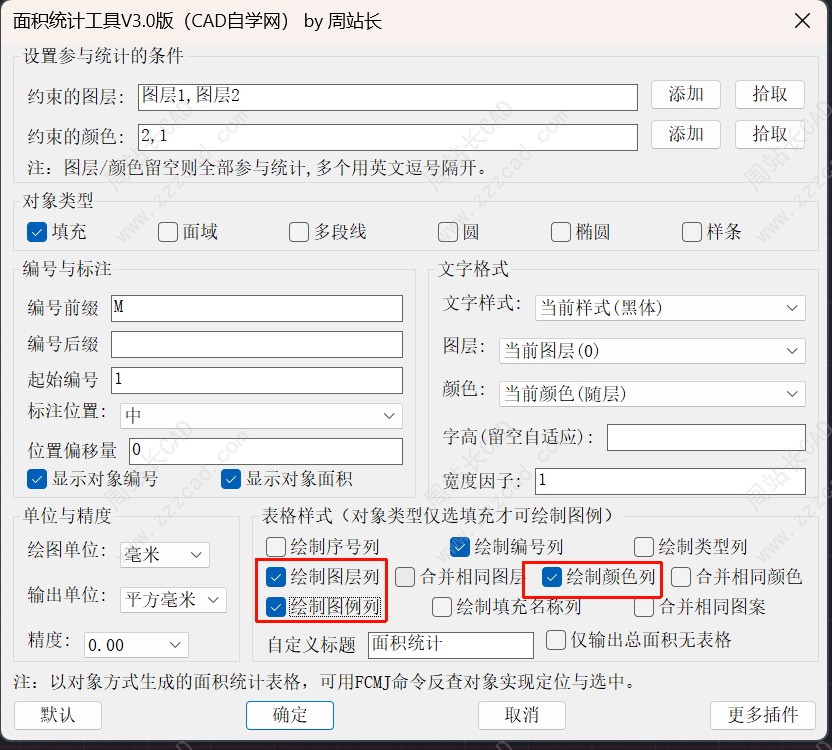

最重要的就是表格样式，假如我勾选绘制图层、颜色、图例列，但是不合并。

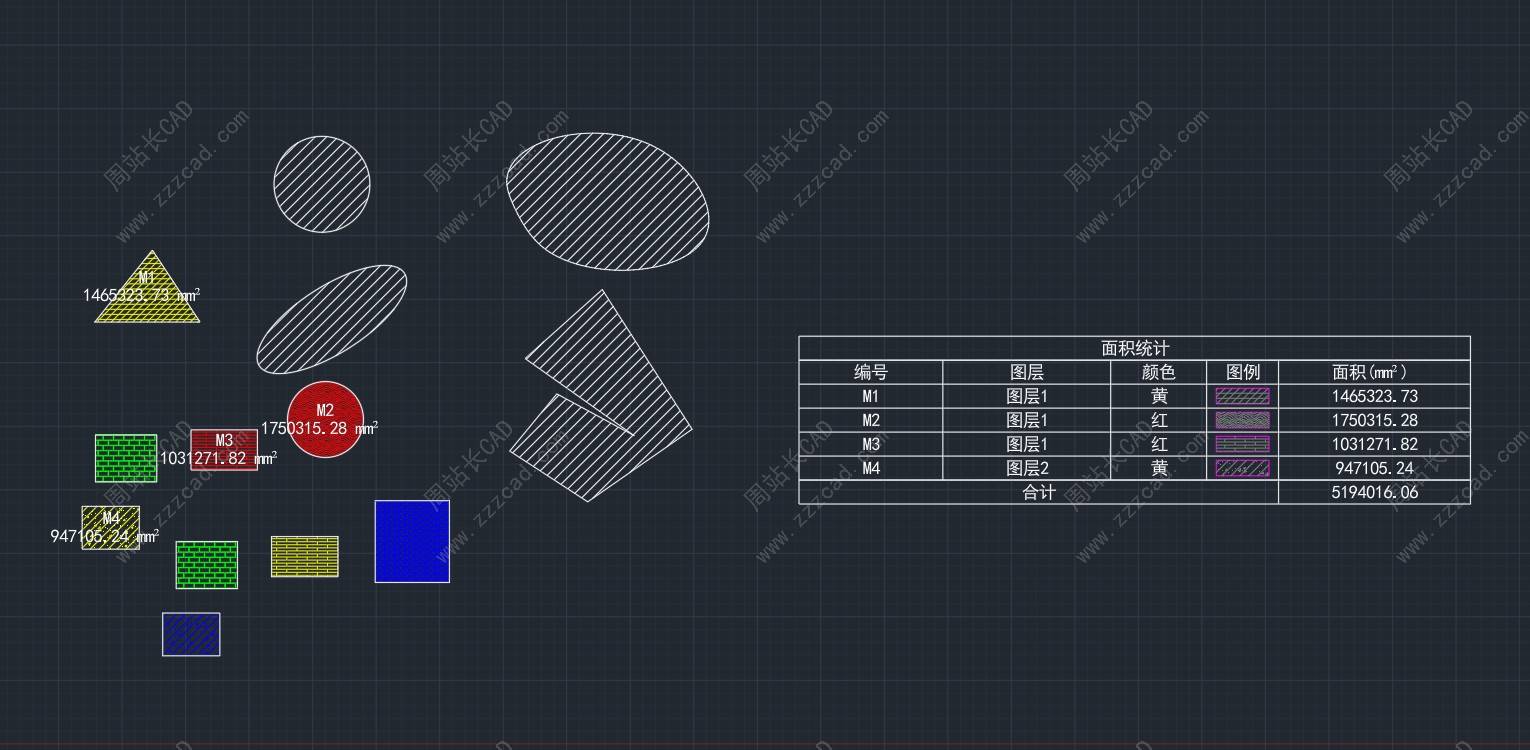

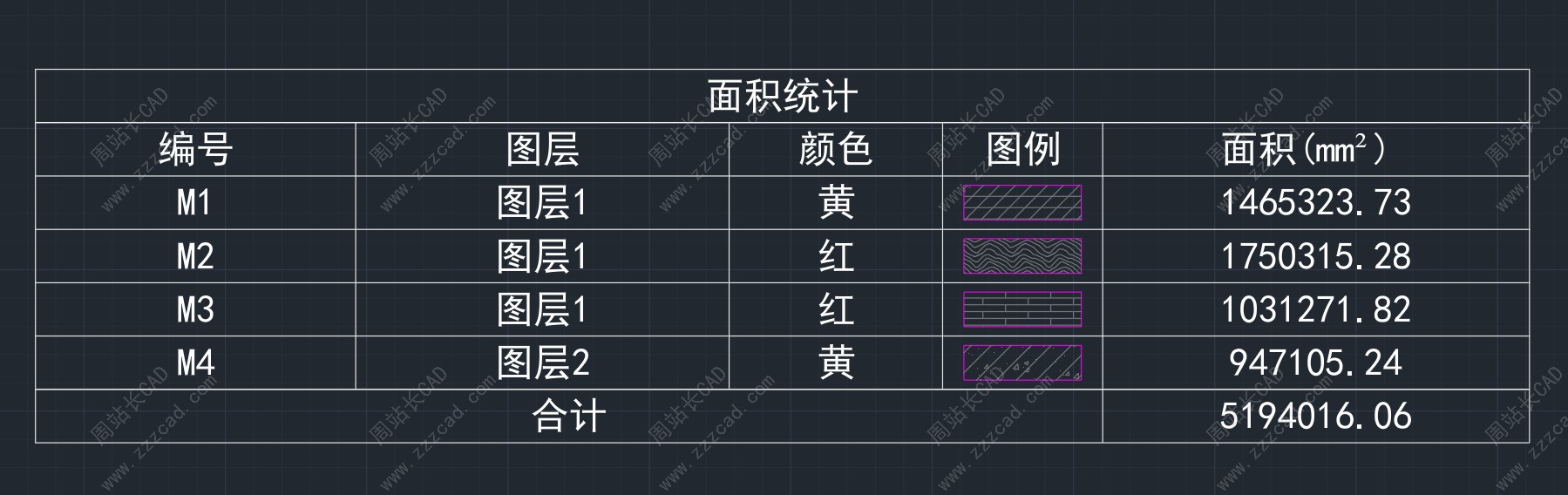

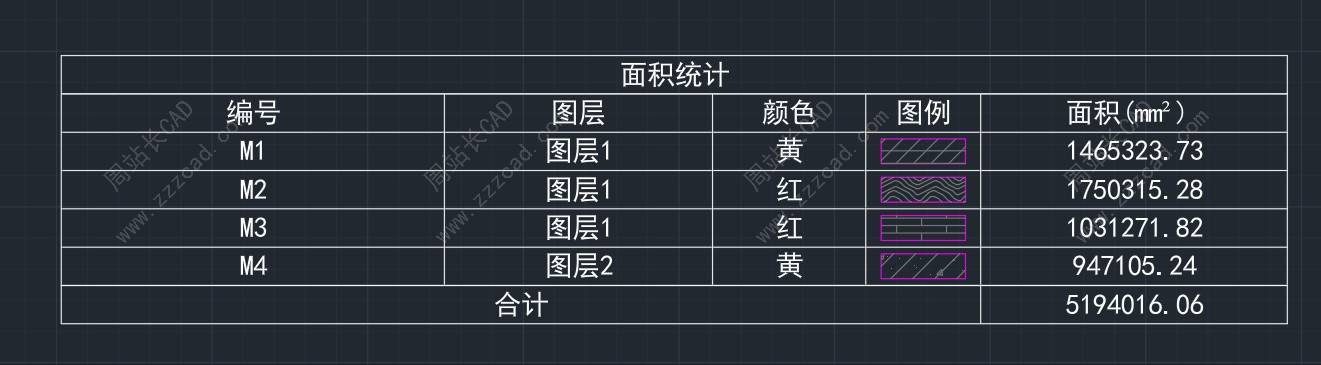

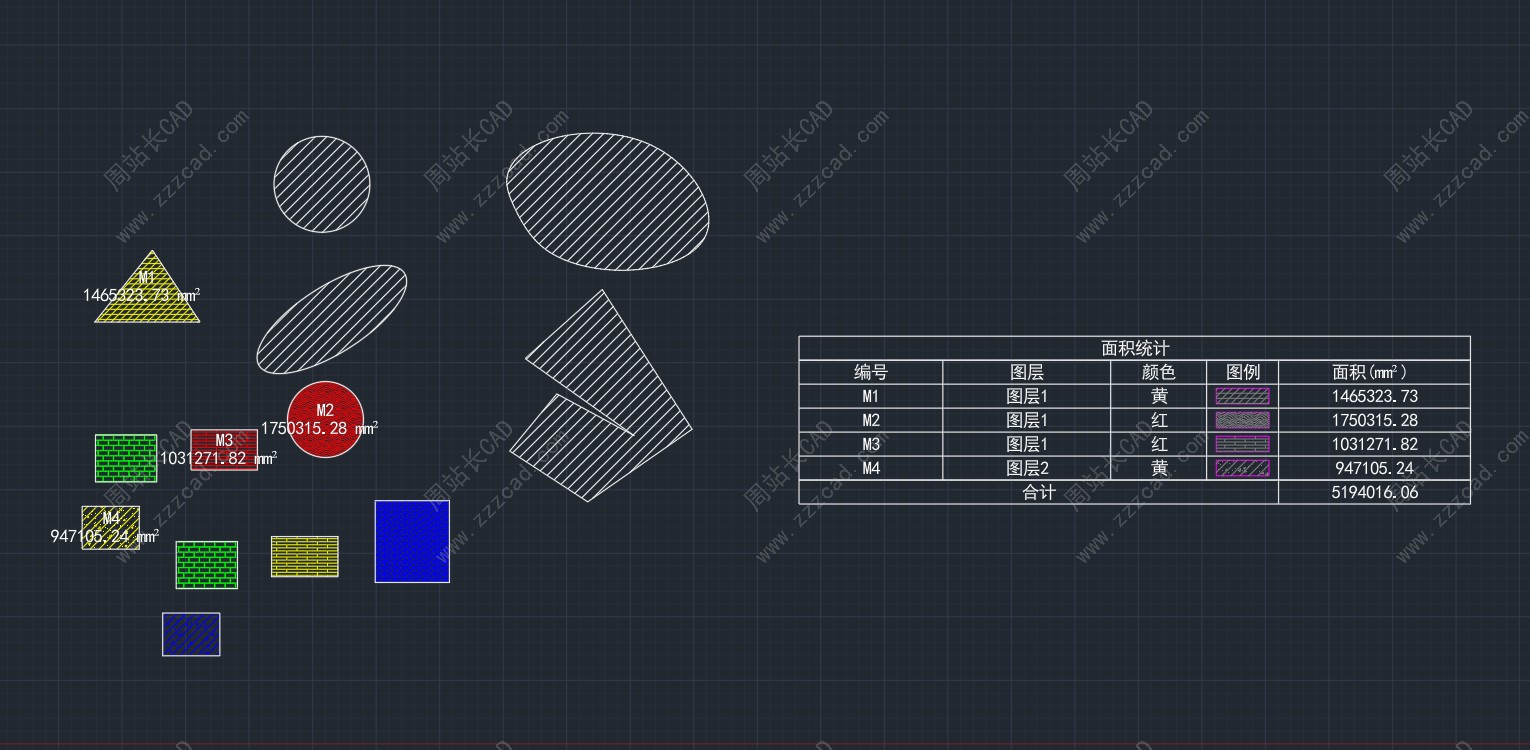

结果如图。

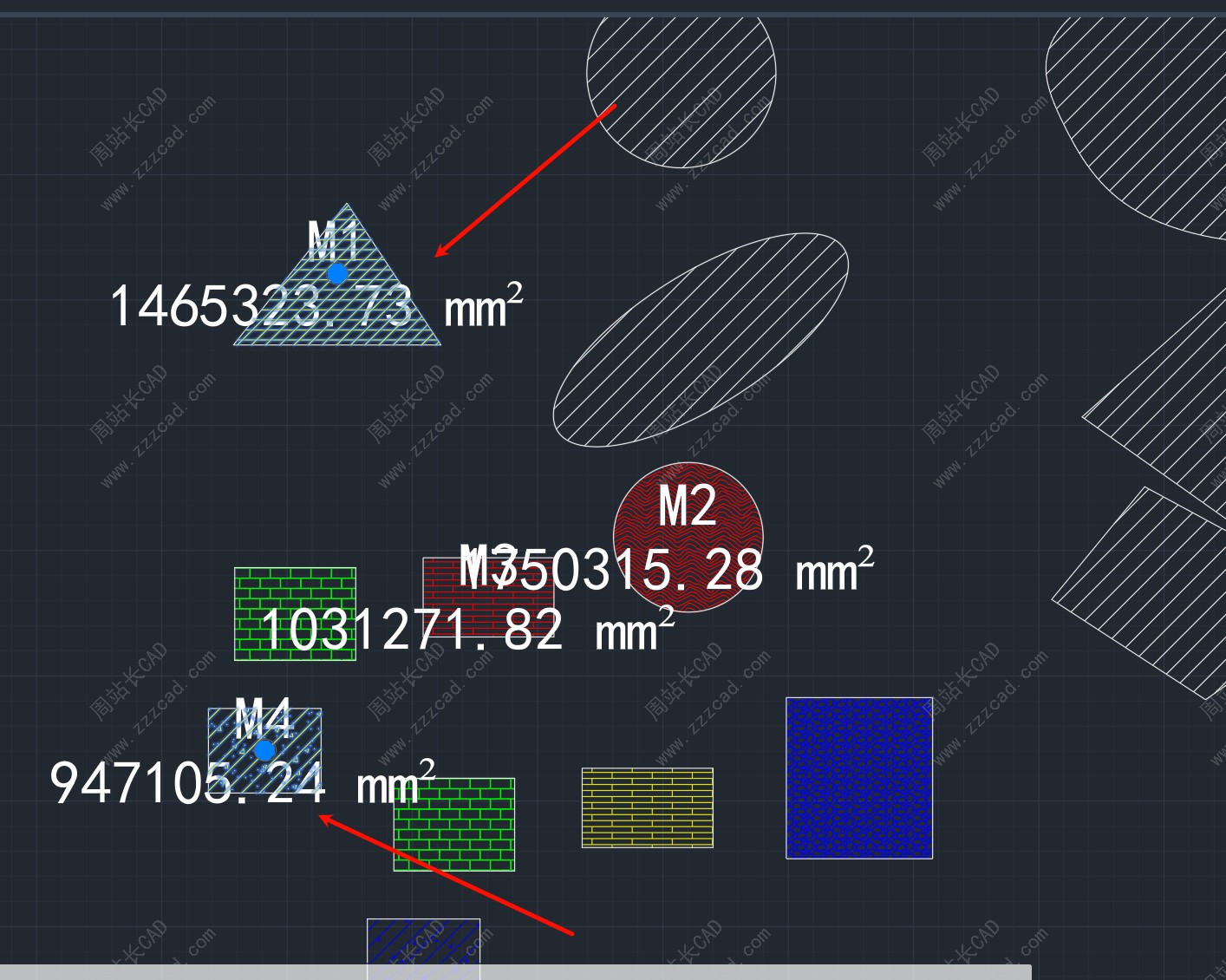

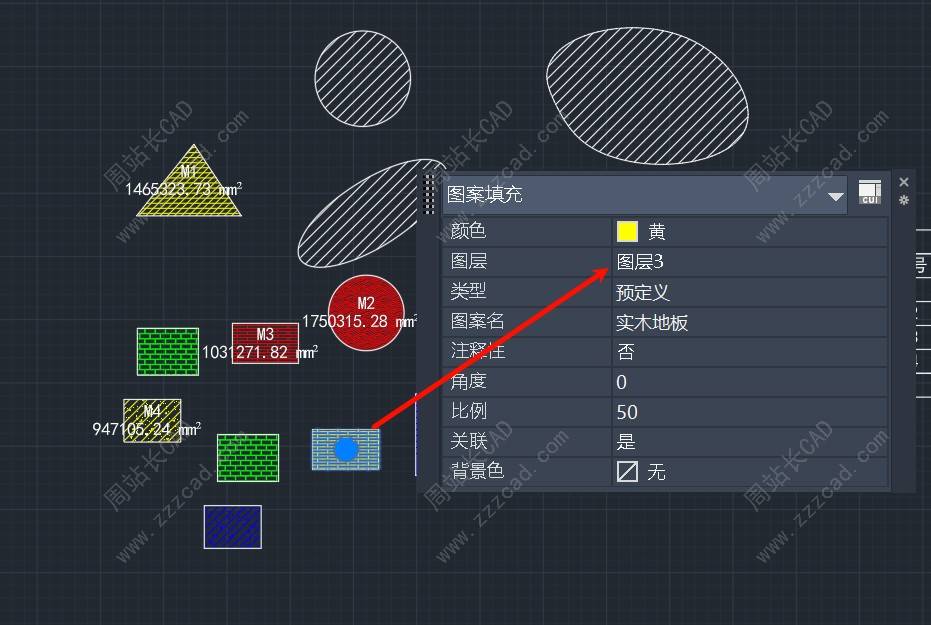

有一个黄色没有统计那是因为他在图层3。

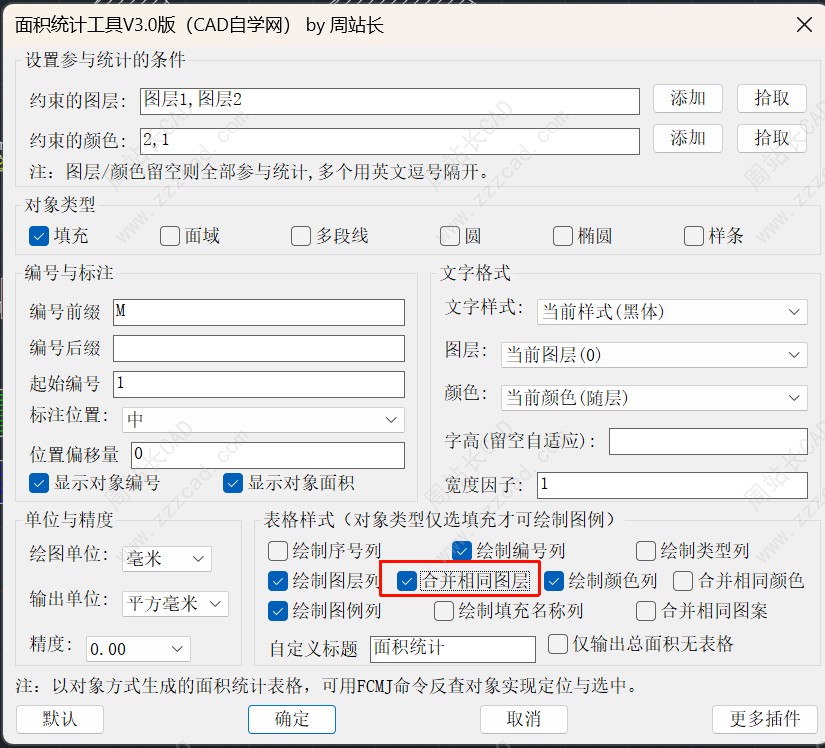

如图我们勾选合并图层。

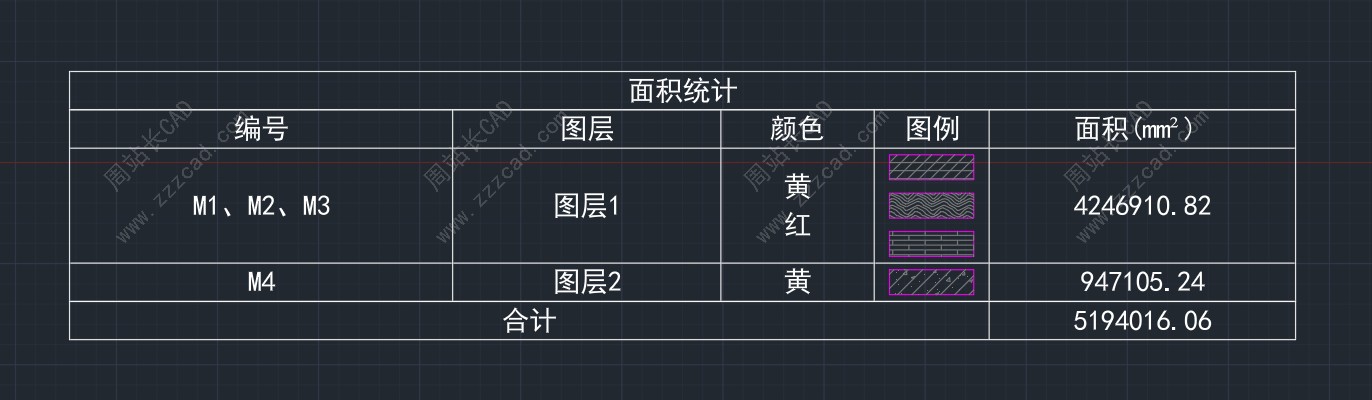

结果如图。相同图层合并显示，颜色和图例分别显示。

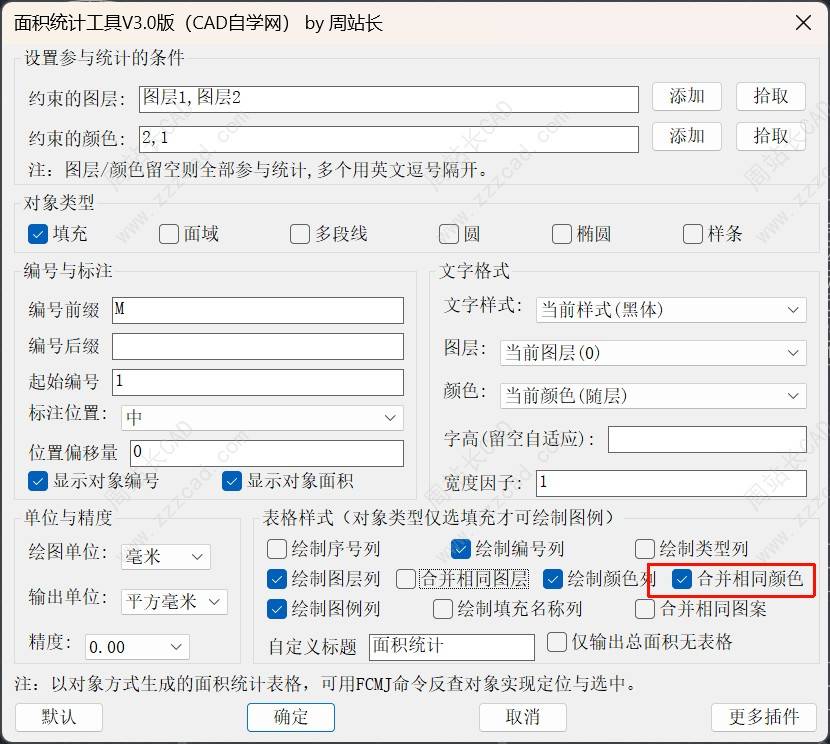

如果我们勾选合并颜色。
结果如图，颜色合并显示，图层和图例分别显示。

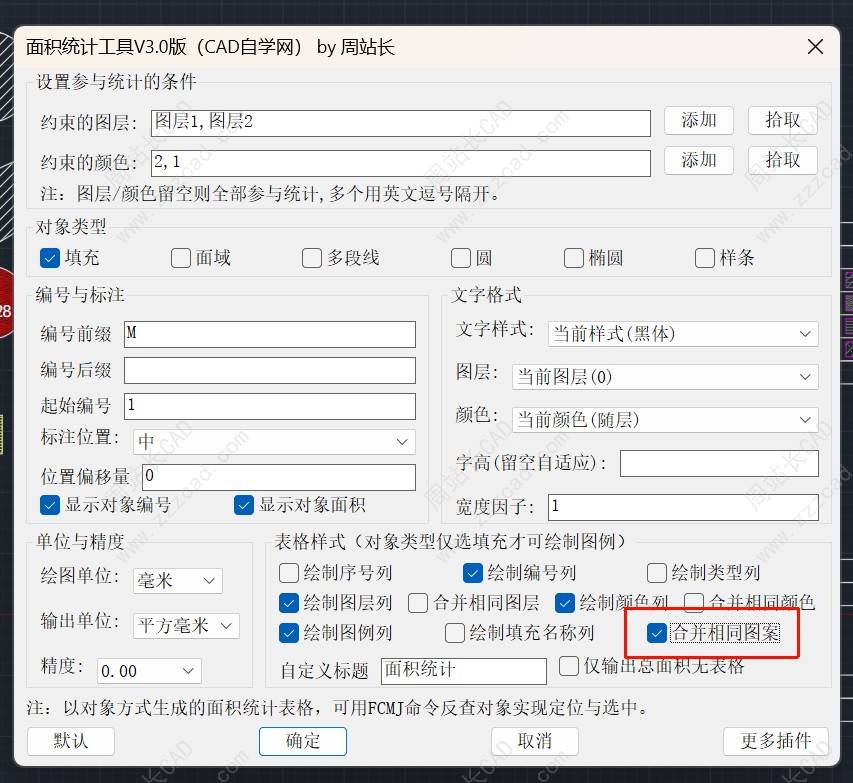

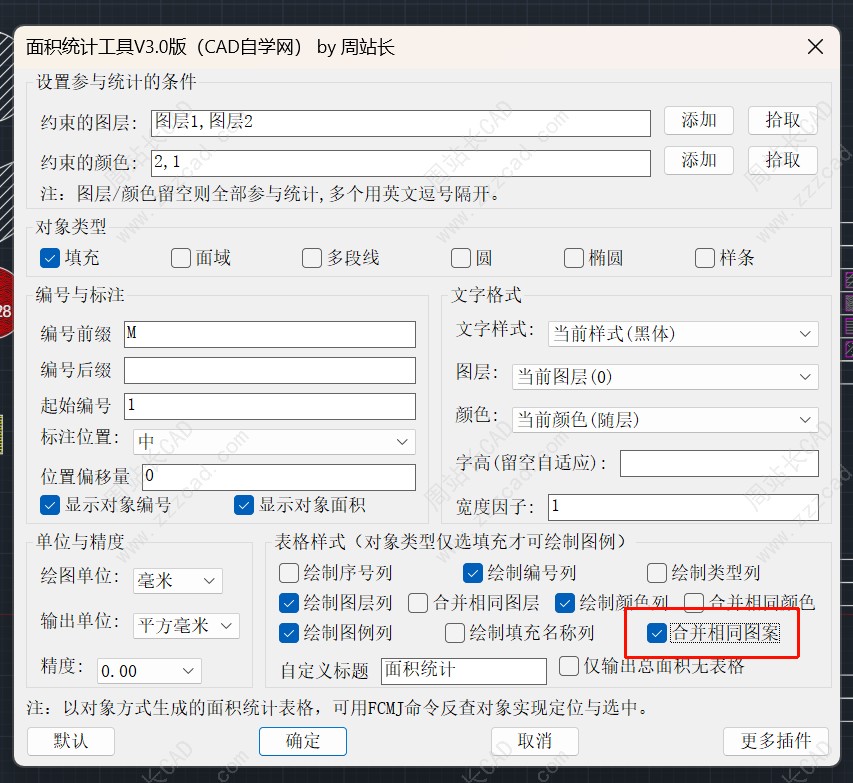

如果我们合并图例。
结果如图，图例合并显示，图层和颜色分别显示。
注：图层、颜色、图层合并也可多选。多选按组合合并。
另外插件具体强大的反查功能。

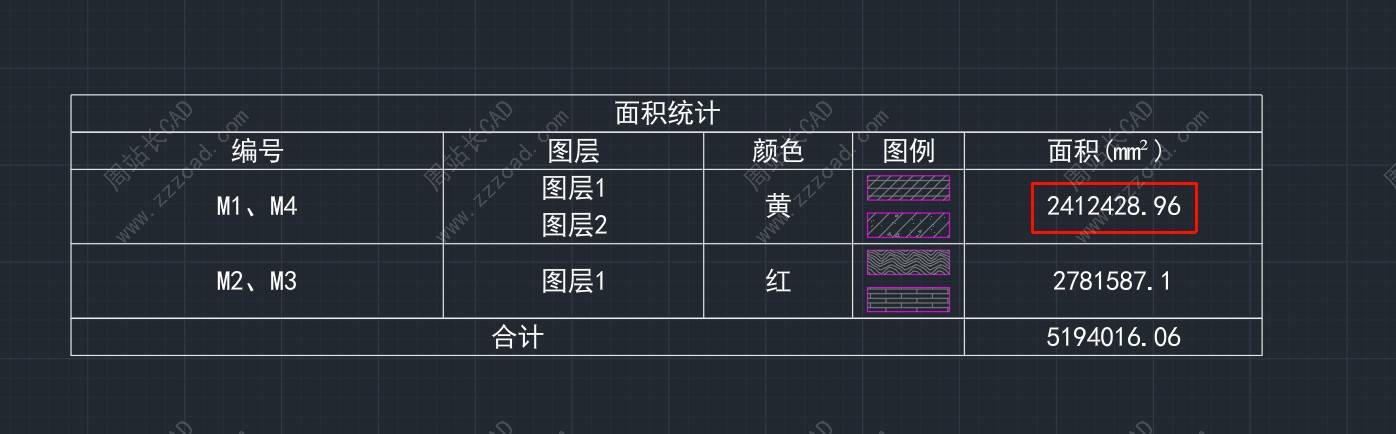

比如你想知道这个面积到底是哪几个对象的面积。
输入FCMJ回车。

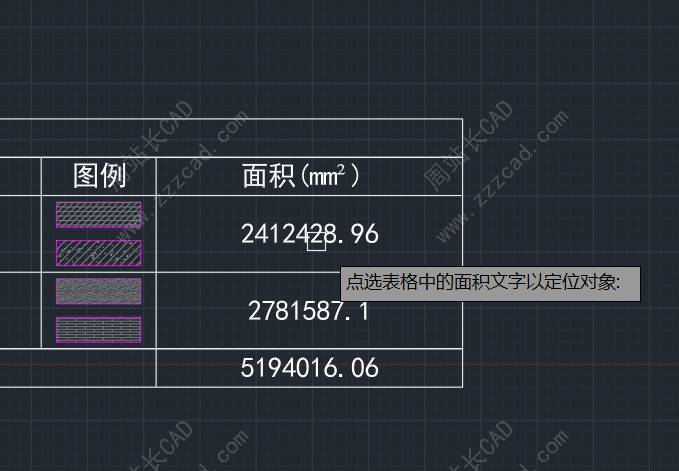

单击面积数值。
即可将该面积的对象选中并最大化显示在你的眼前。
完。
