CAD中怎么将部分图纸内容隐藏?

图纸绘制过程中,我们可能会复制过来,一些有可能用到的内容。放在图纸一旁,但是绘图时,又觉得这些内容有些杂乱,想要隐藏。怎么办?

有2个快捷方法。

方法1:菜单栏操作

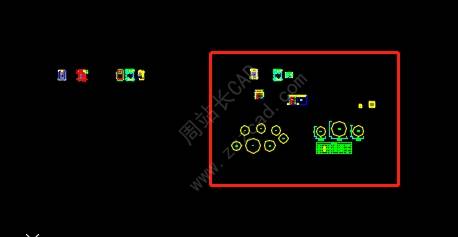

以下图为例。将红框内图纸内容隐藏。

CAD菜单栏,单击工具选项卡,在弹出的菜单中,单击隔离,单击隐藏对象。

然后,框选需要隐藏的图纸内容。

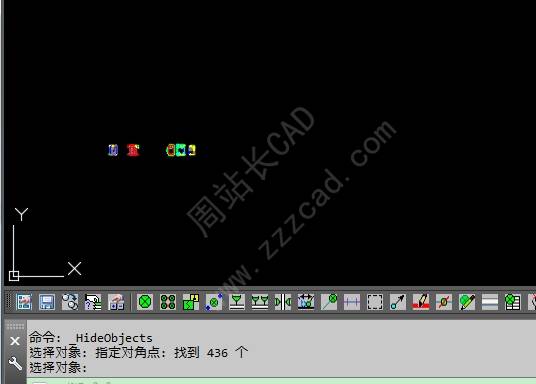

然后,单击鼠标右键,便可实现一键隐藏。

方法2:状态栏操作

在CAD最下边一行的状态栏中,单击隐藏对象的工具面板,在弹出的菜单中,单击隐藏对象。

然后,框选需要隐藏的图纸内容,单击鼠标右键,便可搞定。

以上操作完成后,可能有的小伙伴保存后,再次打开图纸,隐藏的内容还会显示。

这与一个变量值有关,只要下次隐藏对象之前,再设置下以下这个变量值即可。

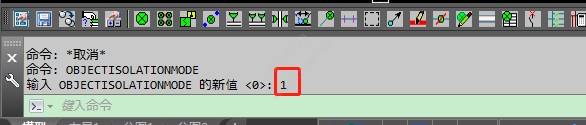

命令行输入objectisolationmode,输入值1。

持续更新,有用技巧,助力你绘图!

完。
