接用户反馈这个非常好用的面积统计工具又更新了。本次更新内容如下。
1、修正复杂关联填充、多区域和孔洞的面积计算。
2、完善“填充+关联边界”重复统计过滤。
3、兼容AutoCAD 2015以下版本部分不支持函数。
4、取消强制切换统计方式，当对象类型只选填充，选择点取封闭区域会强制切换到对象。
5、统一4种统计方式名称，更直观，不然大家容易误解。

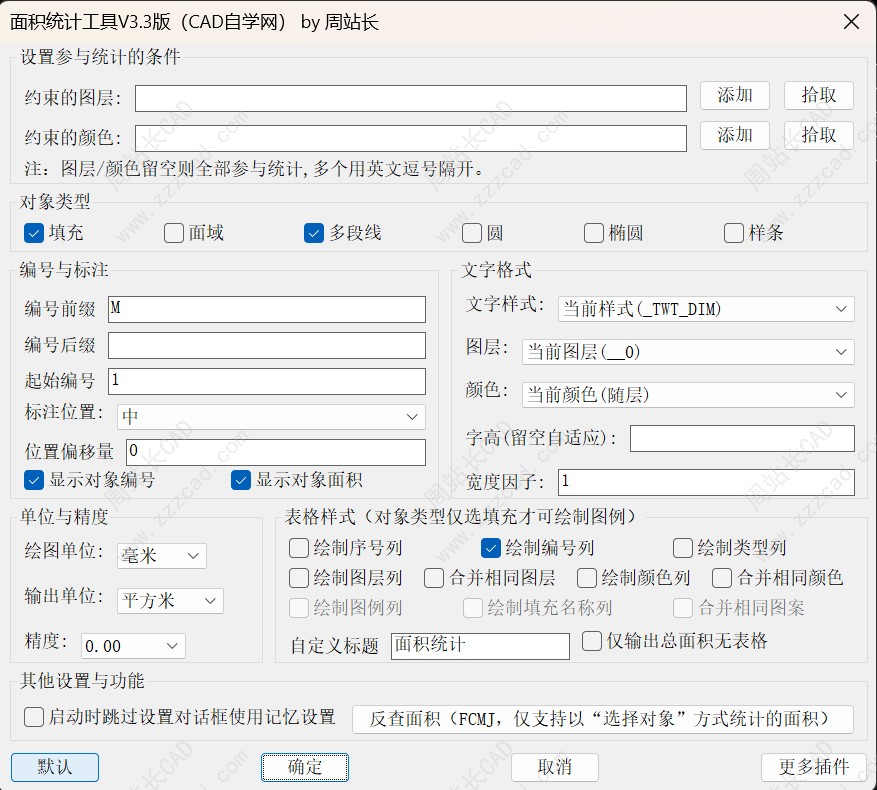

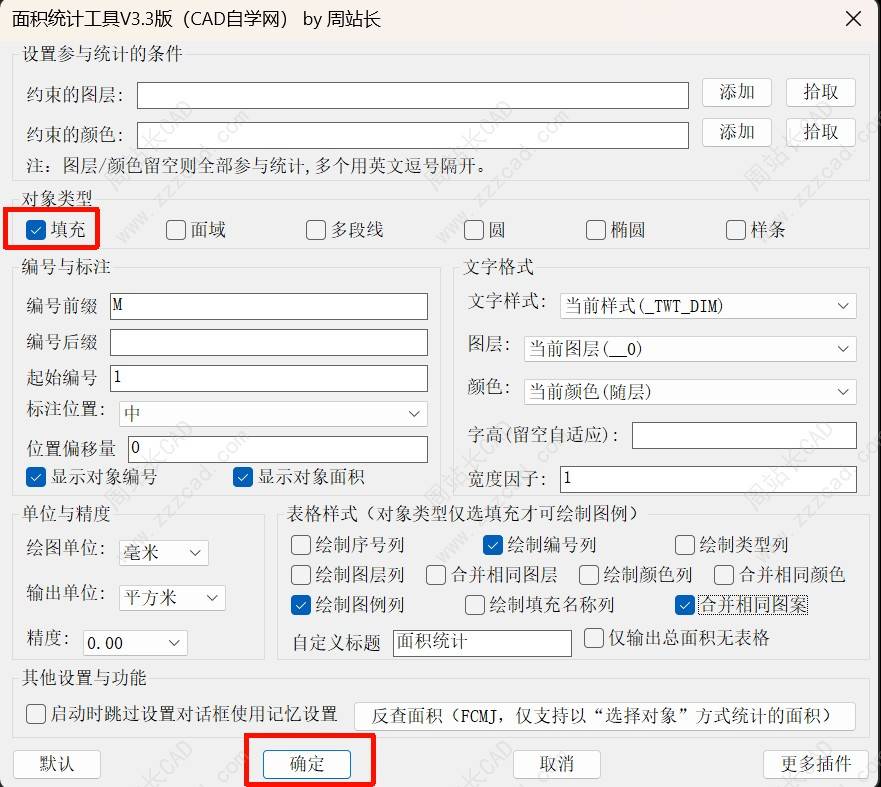

新版本界面如下。
CAD面积统计工具V3.3版下载链接：点击下载
插件介绍：面积统计工具 V3.3 是一款面向 AutoCAD 图纸面积统计的实用插件，支持对填充、面域、多段线、圆、椭圆、样条等对象进行面积识别、自动编号、面积标注和表格汇总。用户输入快捷命令 ZMJ 即可打开设置界面，也可启用记忆设置快速进入统计流程，按需选择对象类型、统计方式、编号规则、文字格式、单位精度和表格样式，高效完成各类图纸面积统计工作。
V3.3 重点增强了复杂填充面积计算、关联填充边界去重、多图案统计稳定性和低版本兼容性，并重新命名四种统计方式，使操作含义更加直观。
核心亮点
1、支持多类面积对象
可统计填充、面域、闭合多段线、圆、椭圆、样条等常见面积对象。程序会自动跳过未闭合或无法形成有效面积的曲线，满足建筑、装饰、园林、市政和工程算量等常见统计需求。
2、复杂填充面积计算更加准确
V3.3 重新完善了填充面积计算逻辑，不再完全依赖 CAD 的填充面积属性，而是根据填充自身的 DXF 边界进行计算。对于一个填充中包含多个独立封闭区域、圆弧边界、内孔或多层嵌套边界的情况，可按照填充样式计算实际净面积。
当常规边界无法直接解析时，程序还会尝试生成临时闭合边界进行计算，完成后自动清理，不改变原填充及其关联关系。
3、提供四种清晰的统计方式
V3.3 对四种统计方式重新命名，减少“框选对象”和“绘制统计范围”之间的理解混淆：
- 选择对象：点选或框选已有填充、面域和闭合曲线，统计对象自身面积。
- 点取封闭区域：在一个或多个封闭区域内连续点取，分别生成面积结果。
- 绘制统计区域：现场绘制矩形或多边形，统计所绘区域自身面积。
- 统计边界内对象：选择一条闭合多段线，统计完全位于边界内部的对象，跨越边界的对象不会计入。
4、避免填充与关联边界重复统计
同时框选填充和多段线边界时，程序会识别填充对应的真实关联边界，并优先保留填充统计结果，避免同一区域因“填充＋边界多段线”被重复编号和重复计入面积。
V3.3 增强了关联识别方式，可综合判断填充的正向边界引用、边界的反向关联信息以及面积与位置等几何特征。即使一个填充关联多个独立边界，或选择顺序不同，也能更加可靠地过滤重复边界。
5、多填充、多图案统计更加稳定
支持一次选择多个填充对象，包括不同填充图案、不同图案比例和不同角度的填充。程序可分别读取填充名称和图例信息，避免多种填充图案同时参与统计时出现参数类型错误。
对于一个填充对象包含多个独立封闭区域的情况，“选择对象”方式会将其作为一个填充对象统计，并输出该填充的实际总面积。
6、设置冲突时不再强制切换方式
当对象类型设置为“仅填充”，同时启用了“图例”或“填充名称”列时，点取封闭区域和绘制统计区域无法获得真实填充对象信息。
V3.3 不再擅自强制改用“选择对象”，而是提示用户重新设置对象类型或关闭相关表格列，再重新选择统计方式，使操作结果更符合用户预期。
7、支持记忆设置与快速运行
可启用“启动时跳过设置对话框使用记忆设置”。再次运行 ZMJ 时，可直接在命令行选择“选择对象、点取封闭区域、绘制统计区域或统计边界内对象”，也可随时进入设置界面调整参数，减少重复设置操作。
8、自动编号与面积标注
可自动生成对象编号和面积标注，支持编号前缀、后缀、起始编号、显示编号、显示面积、标注位置和偏移量设置。文字样式、图层、颜色、字高和宽度因子均可自定义。
统计结果经过关联边界过滤后会重新连续编号，避免因重复对象被排除而产生编号跳号。
9、表格输出更加完整
表格采用 LINE＋TEXT 方式绘制，无需依赖 AutoCAD 表格对象。支持输出序号、编号、类型、图层、颜色、图例、填充名称和面积等内容，并可自定义表格标题。
用户可选择输出面积明细表格，也可仅输出总面积。选择多个不同图案的填充时，可分别显示对应的填充名称和图例。
10、分类合并更加灵活
支持按相同图案、相同图层、相同颜色进行单项或组合合并。合并后的编号列会列出该组全部对象编号，面积自动汇总，便于按材料、区域、图层、颜色或填充图案分类统计。
11、支持表格反查定位
使用 FCMJ 命令点选“选择对象”方式生成的面积文字，即可自动选中并缩放定位到对应对象。
合并行可一次定位多个对象；点选合计面积还可选中本次统计涉及的全部对象，方便检查统计范围和复核面积结果。
12、单位、精度与 UCS 兼容
支持毫米、米绘图单位，输出单位可选平方毫米、平方米、亩、公顷，精度支持 0～8 位小数。
表格、编号、面积文字和填充图例兼容当前 UCS，在旋转坐标系下也能保持正确的位置、文字方向和反查范围。
13、优化低版本兼容与撤销体验
V3.3 优化了不同 AutoCAD 版本下的命令调用方式，减少低版本因部分新命令函数不可用而产生的兼容错误。
插件会尽量把编号标注、面积标注和表格输出合并为一次撤销操作，统计完成后使用一次 U 命令即可回退本次输出。
适用场景
面积统计工具 V3.3 适合建筑、装饰、园林、市政、规划、工程算量等 CAD 图纸场景，尤其适用于以下工作：
- 按房间、区域或施工范围统计面积；
- 按图层、颜色、材料或填充图案分类汇总；
- 连续点取多个封闭区域计算面积；
- 统计一个指定边界内的全部有效面积对象；
- 批量处理复杂填充、多区域填充和关联边界；
- 检查填充与边界是否存在重复统计。
通过自动识别、编号、标注、分类合并和表格反查，可有效减少人工测量、重复计数、手动汇总和反复核对的工作量。
往期教程：
CAD面积统计工具V1.0版使用教程：点击查看
CAD面积统计工具V2.0版使用教程：点击查看
CAD面积统计工具V3.0版使用教程：点击查看
CAD面积统计工具V3.1版使用教程：点击查看
CAD面积统计工具V3.2版使用教程：点击查看
下面我们看下本次优化后的案例吧，比如下面这个非独立填充。
统计的方式有很多种，都不会出错。
统计方式1：比如通过填充边界一个一个点取统计面积。

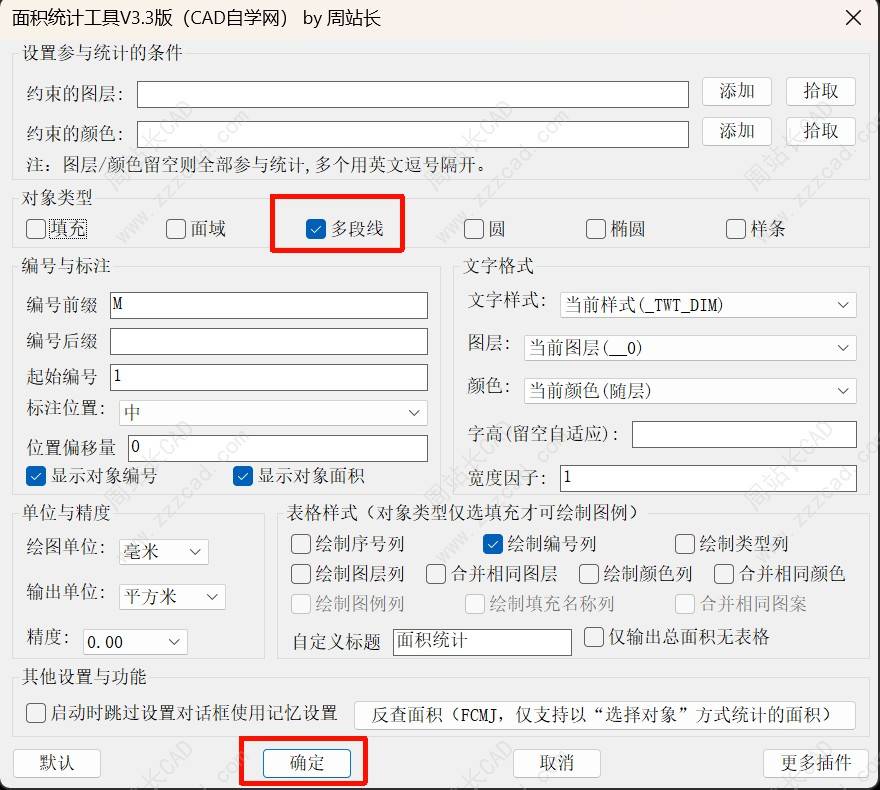

选择点取封闭区域。

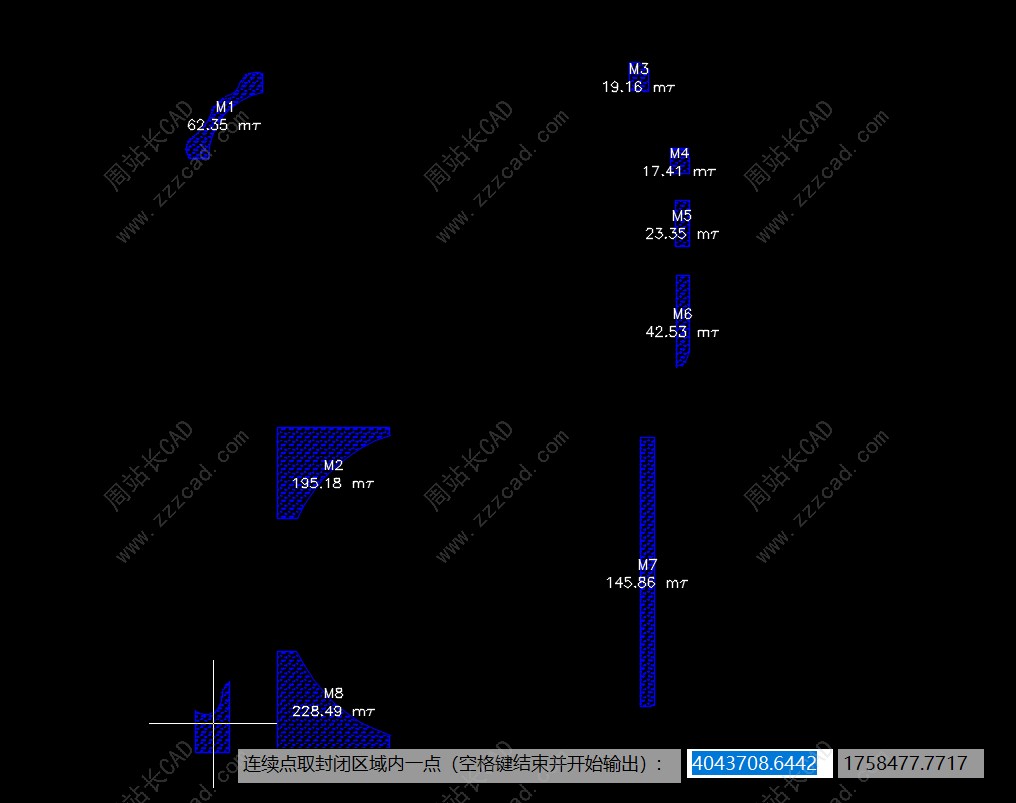

一个一个点取封闭区域统计。

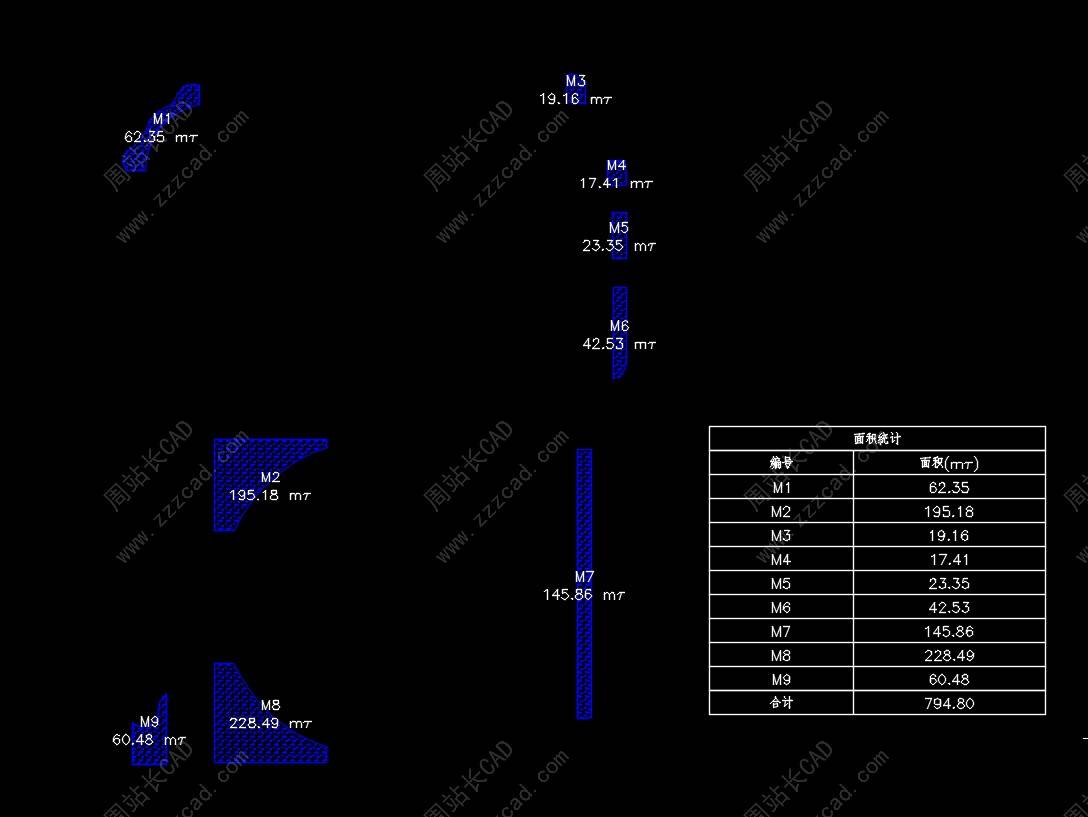

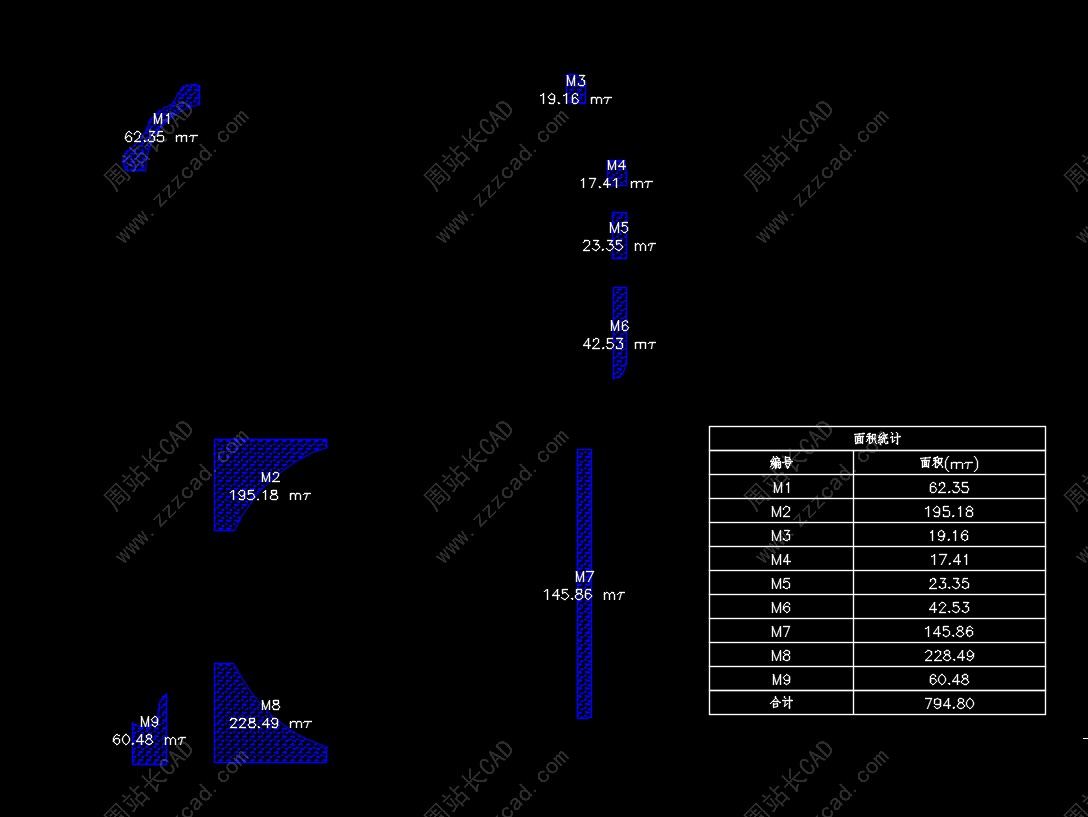

最终插入表格。
这种是最原始的方式，既然有填充了，就应该用填充进行统计，这样速度更快。
统计方式2：统计填充统计

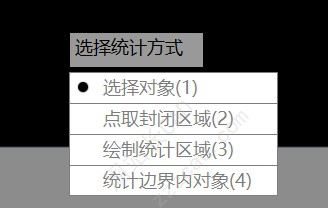

选择对象的方式。

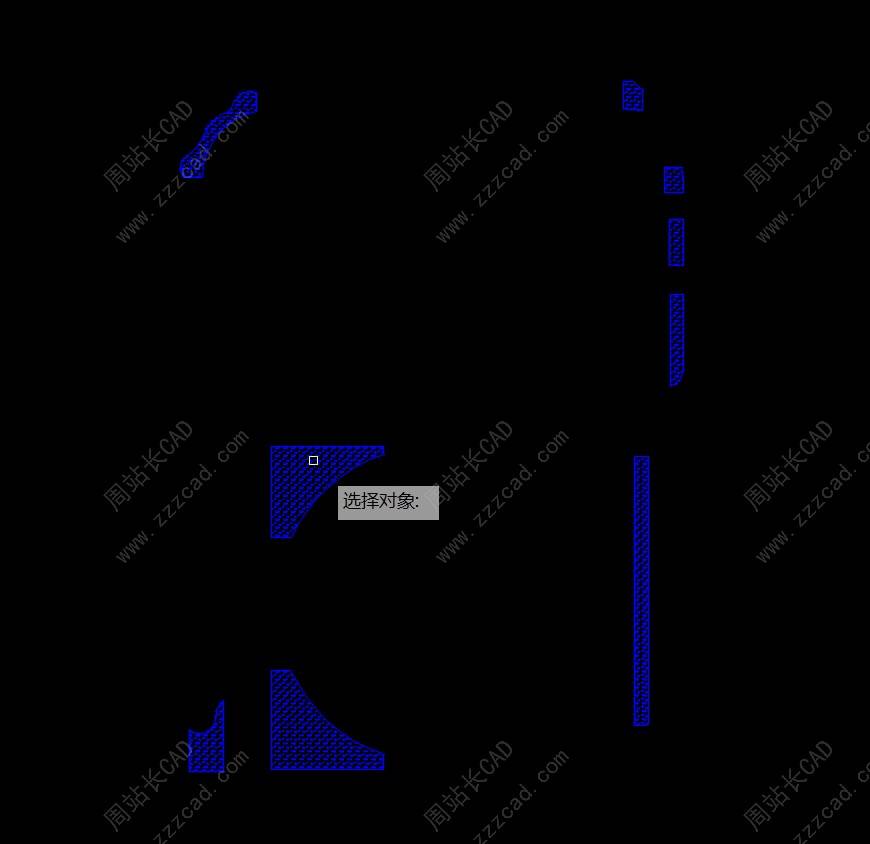

选择一下这一个整体的填充图案。

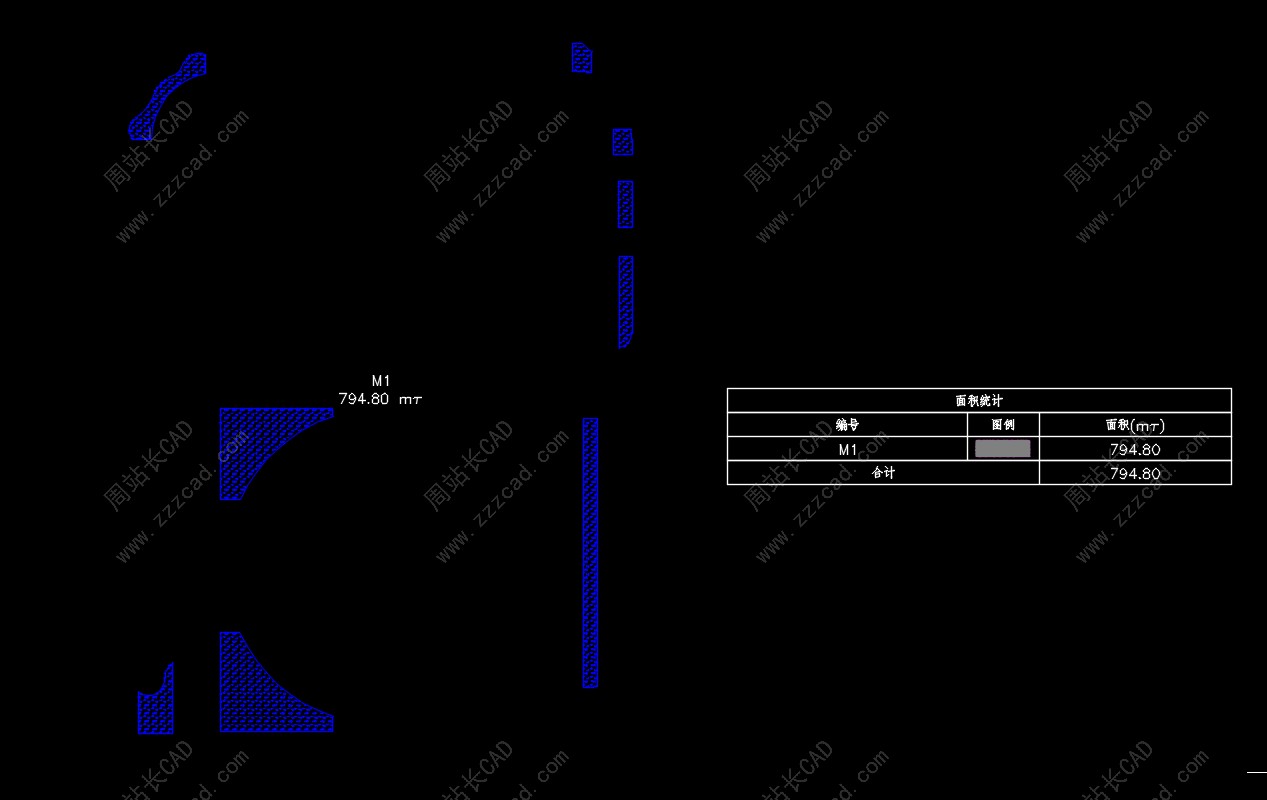

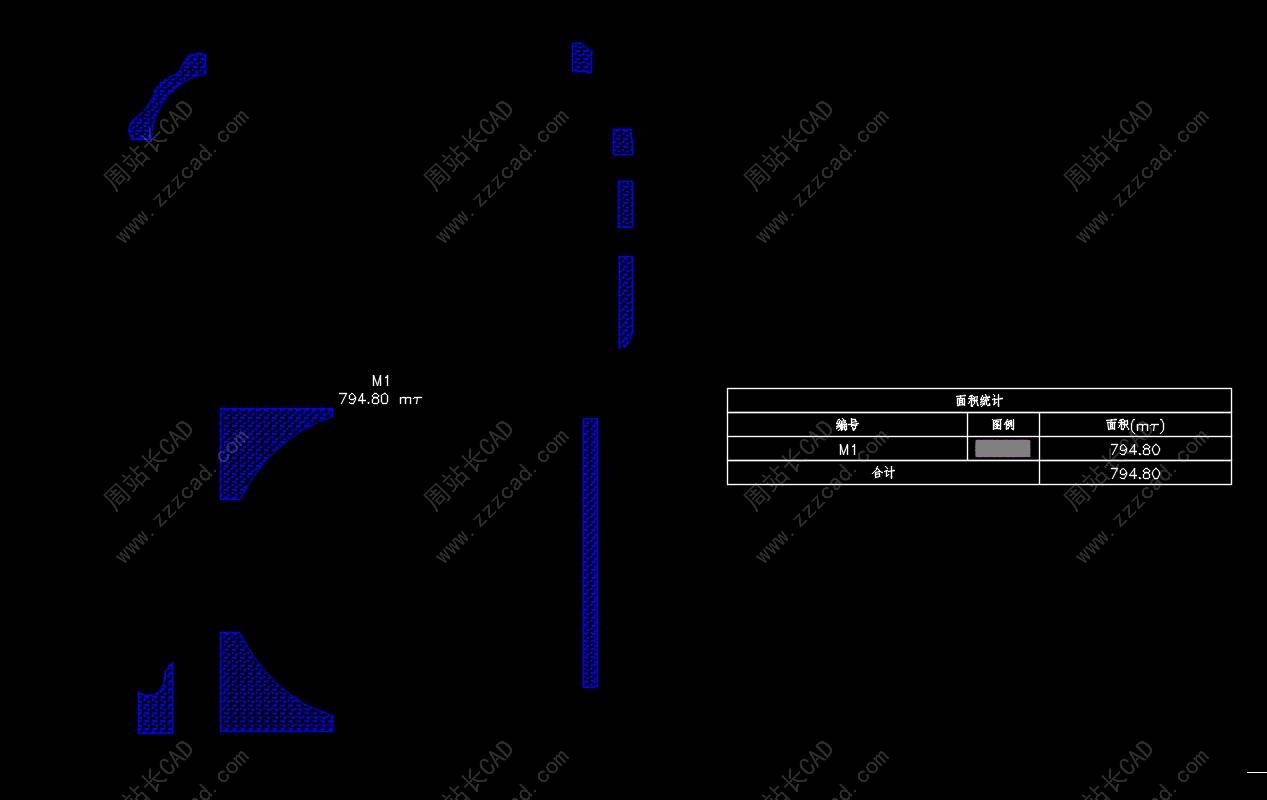

即可快速求得总面积。
统计方式3：当我们填充和多段线都选的情况下，我们也可以通过框选的方式进行统计。

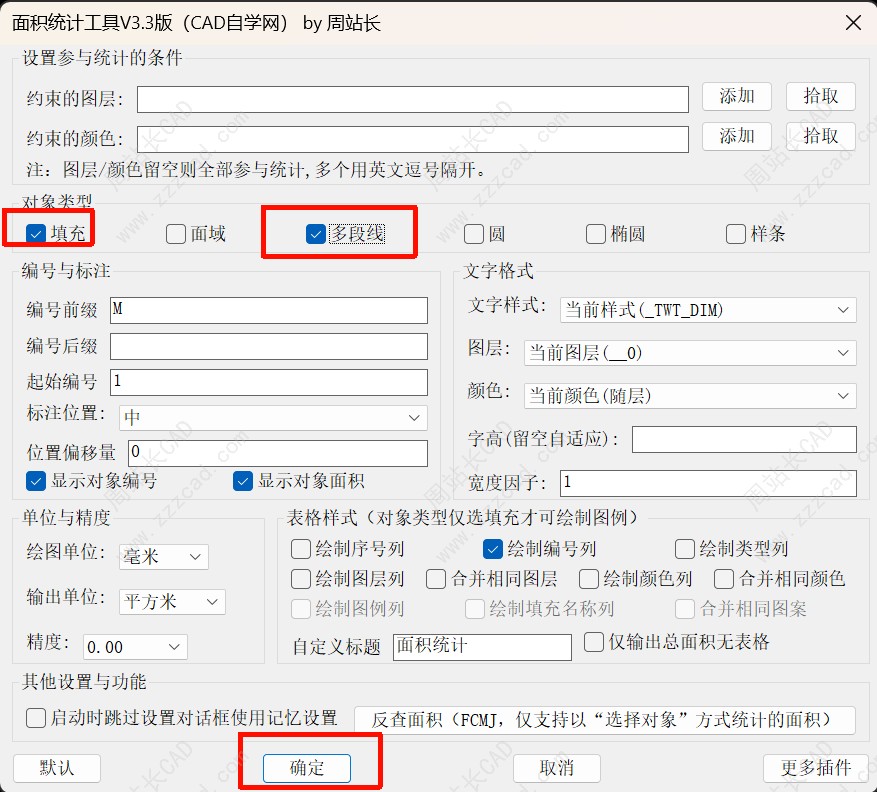

选择对象的方式。

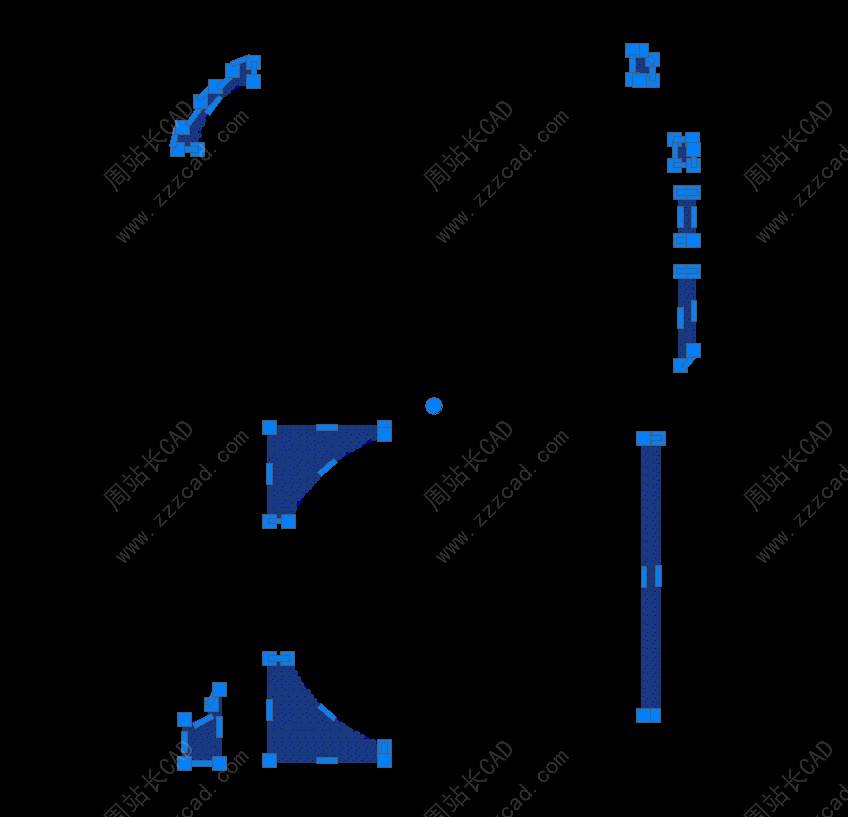

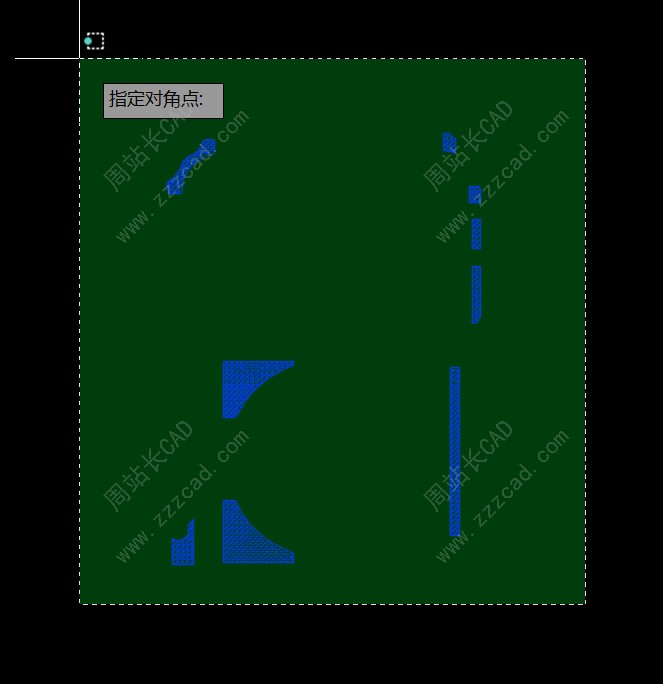

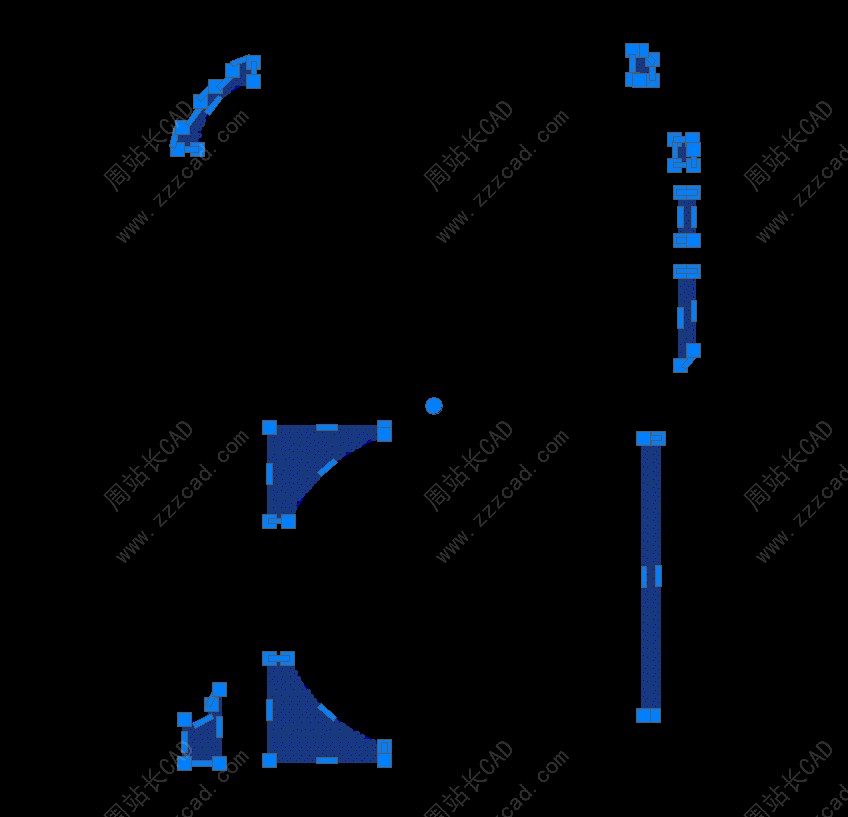

框选。

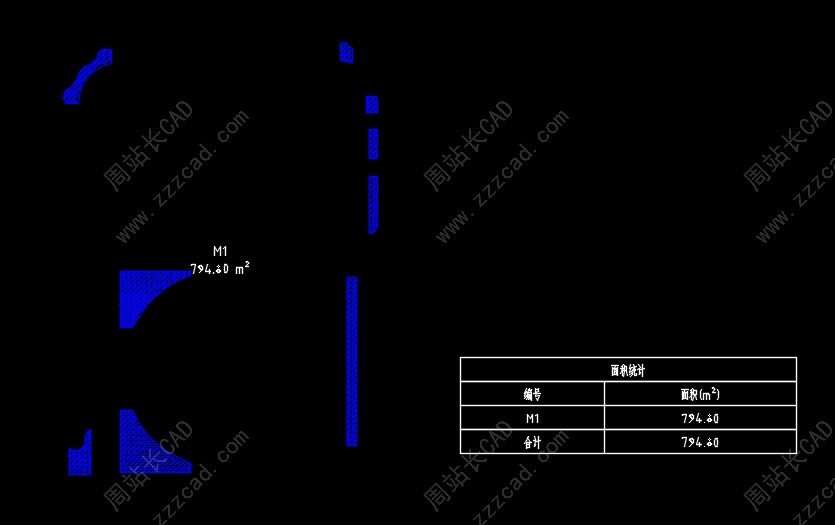

也可以算出总面积，不会存在填充和边界重复计算的问题。

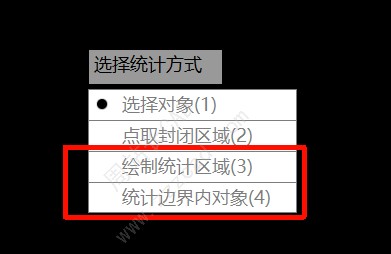

另外还支持其他两种统计方式，都非常好用，大家可以试试。
完。
