CAD绘图单位插入缩放单位是什么,有什么区别?

经常有人问单位相关问题,下面就给大家分享下:

正常画图单位由CAD模板文件,就是我们新建图纸的样板文件,如图:

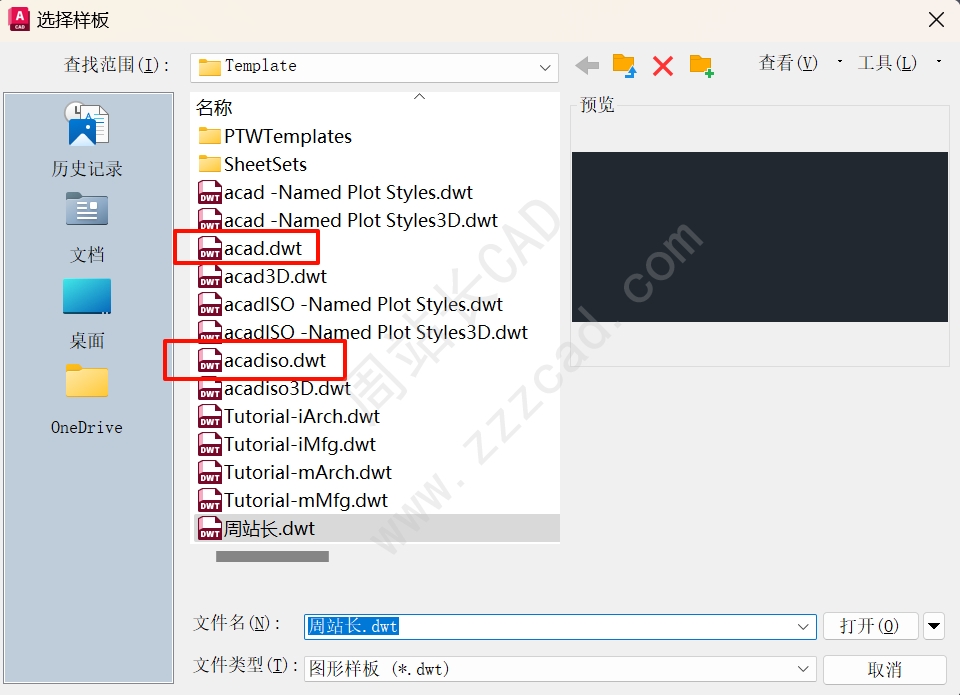

Acad.dwt是英寸模板,acadiso.dwt是毫米模板。

下面我们分别用对应模板画100单位的直线。

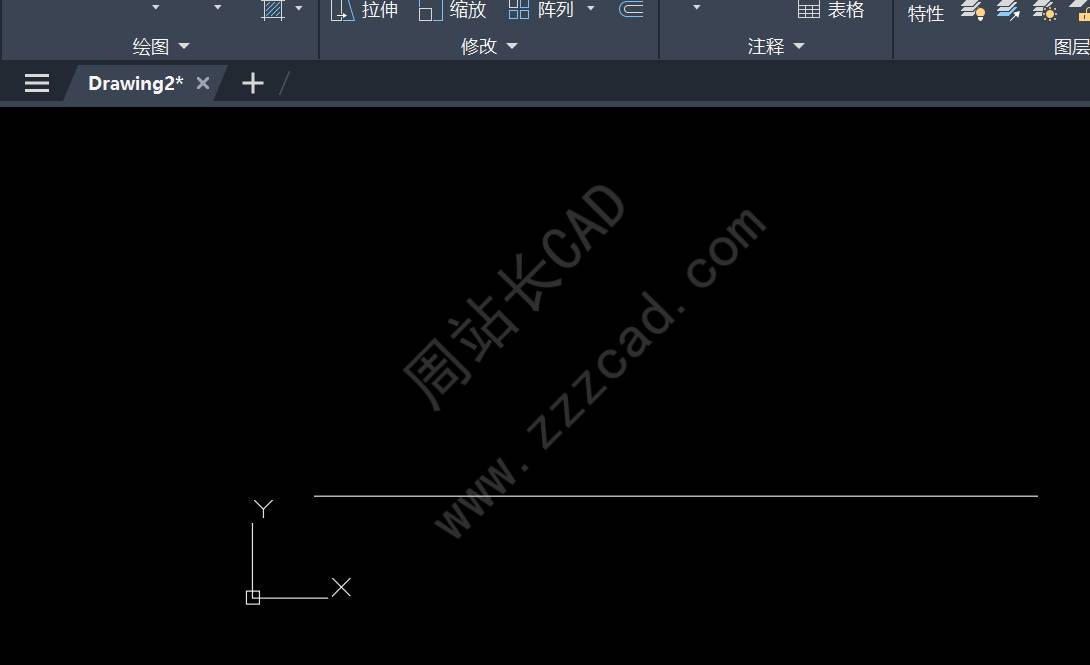

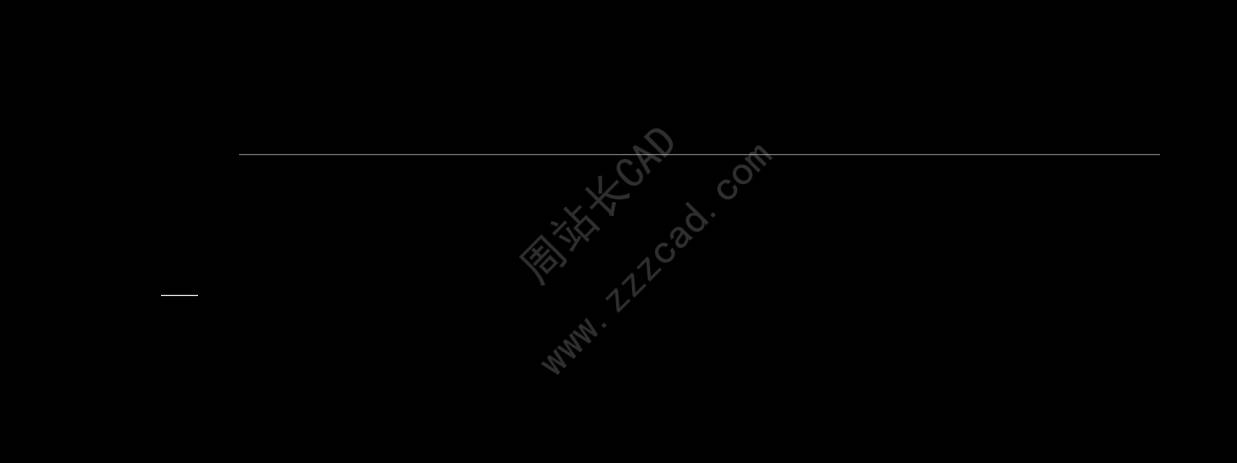

Acad.dwt画的;

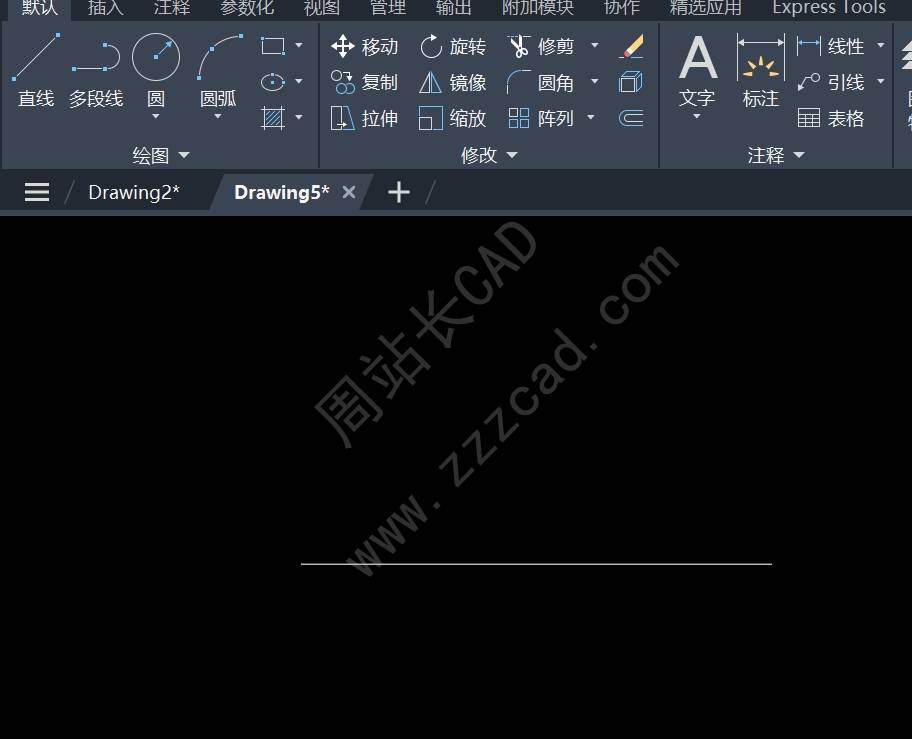

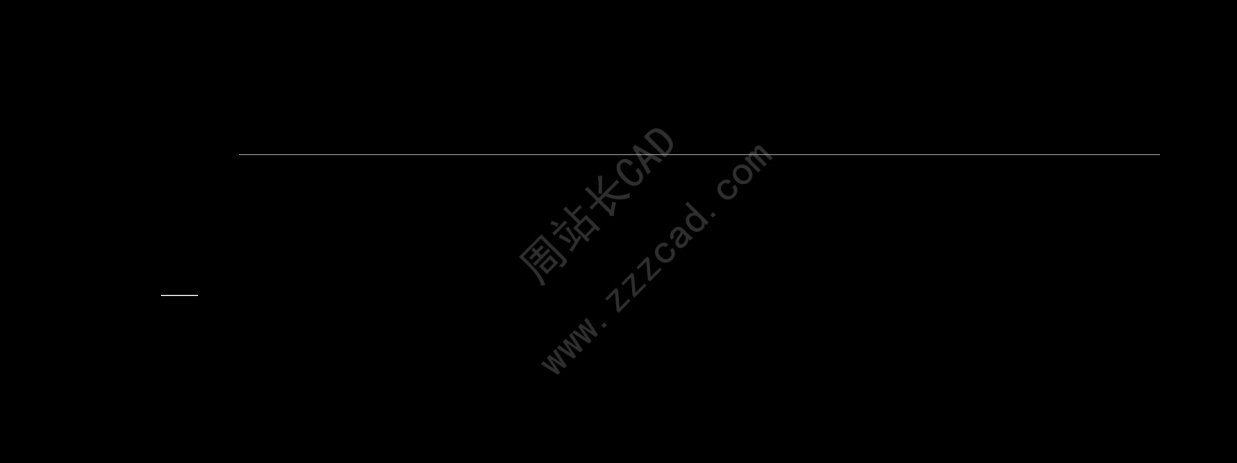

Acadiso.dwt画的;

这样看他是没有区别的,也看不出来。

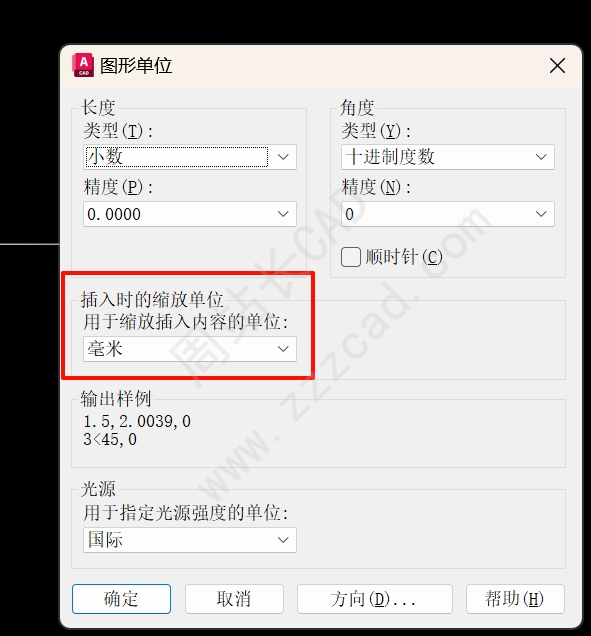

而平时我们说的单位UN快捷键,也就是格式里的单位是插入缩放单位,和绘图单位没有关系。

下面我们把英寸的图纸保存插入公制模板的图里。

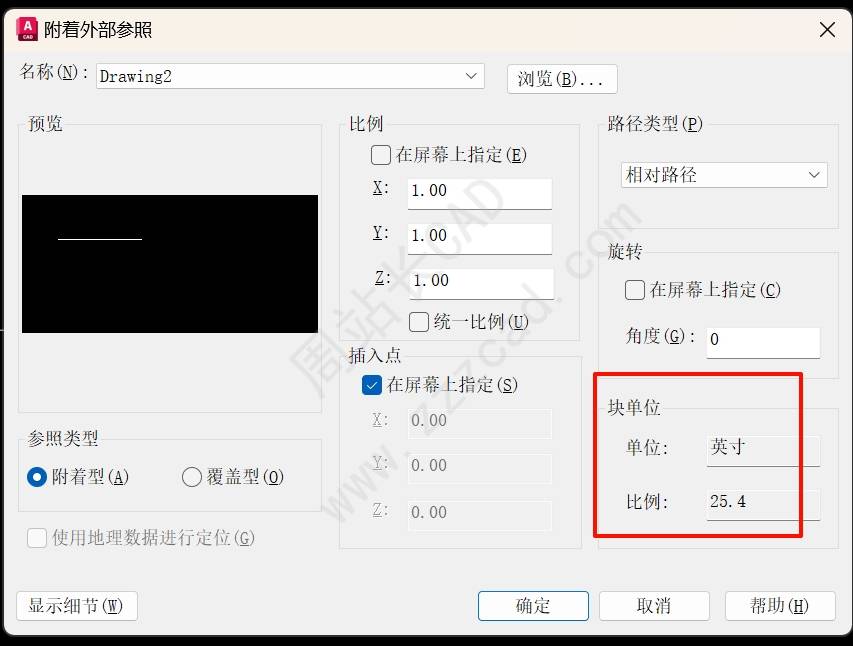

插入时我们看到下图,1英寸等于25.4毫米;

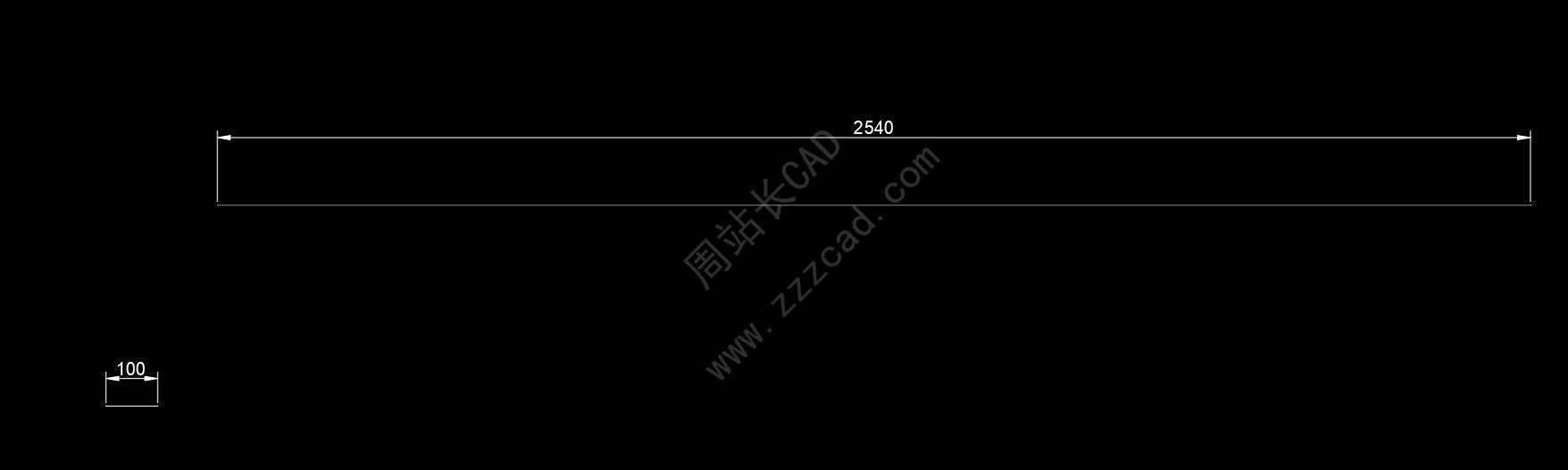

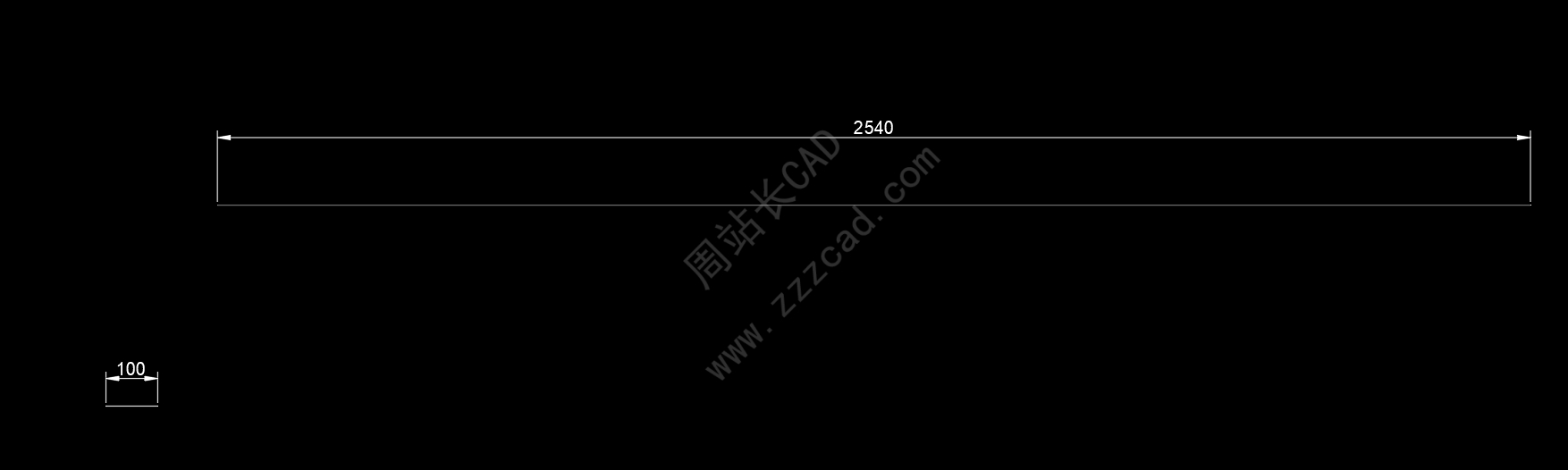

插入后如图,放大了25.4倍,因为插入单位是毫米,英寸会自动转换;

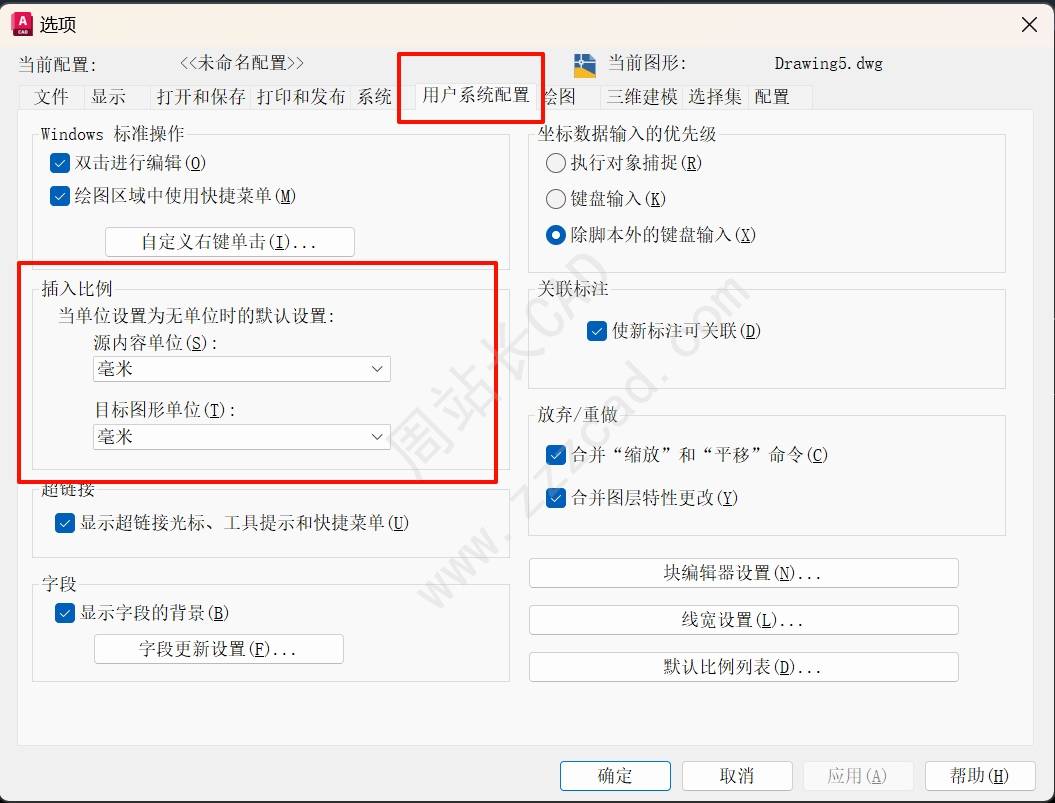

注:插入时转换单位也可以在选项里设置。

综上所示,大家只需要主要绘图模板用实际单位模板即可,不然很多东西会出错,比如线型文件。插入单位根据需要设置,插入对象会按插入单位进行自动缩放。
