利用源泉设计一键快速绘制CAD灯具开关连线图

前两天一位粉丝问我周站长,我在某音看到这种快速绘制灯具开连线图的插件你有?

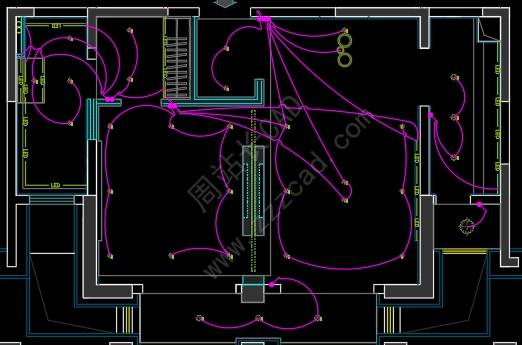

比如下面这个灯具连线图怎么快速绘制?

一般情况下我们是用样条曲线进行连接,今天周站长给大家分享一个快速绘制的方法,首先我们需要安装源泉设计插件,链接:点击下载

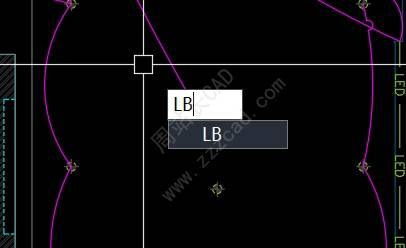

安装之后输入快捷键LB回车;

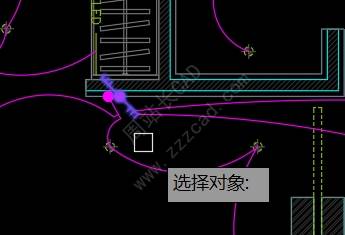

选择需要连线的灯具和开关;

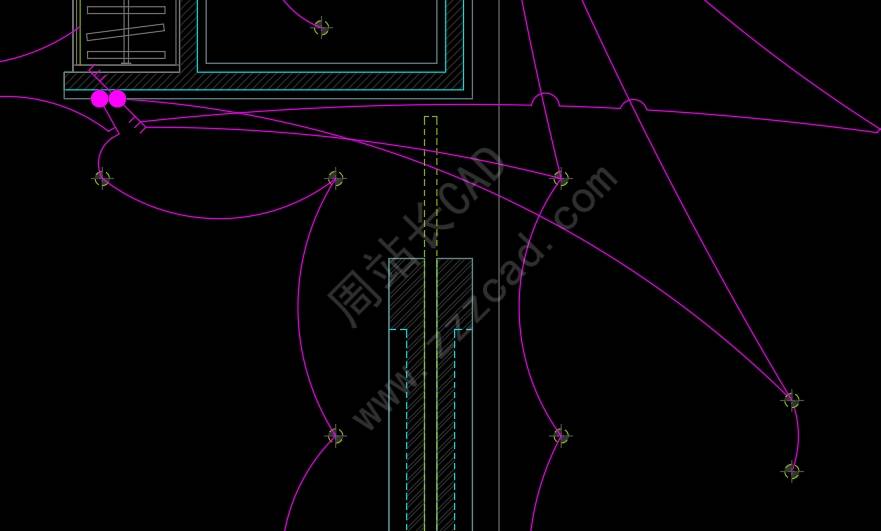

回车之后如图;

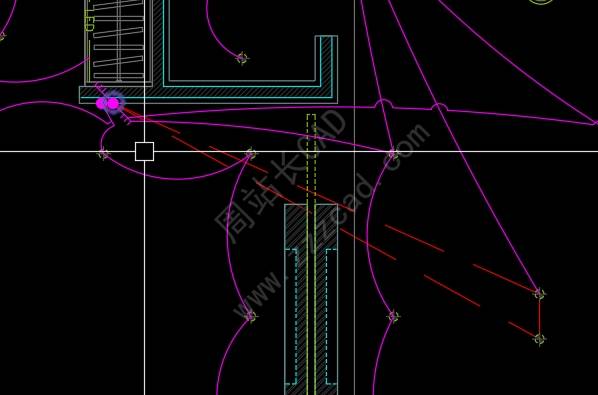

任意单击一点作为控制点;

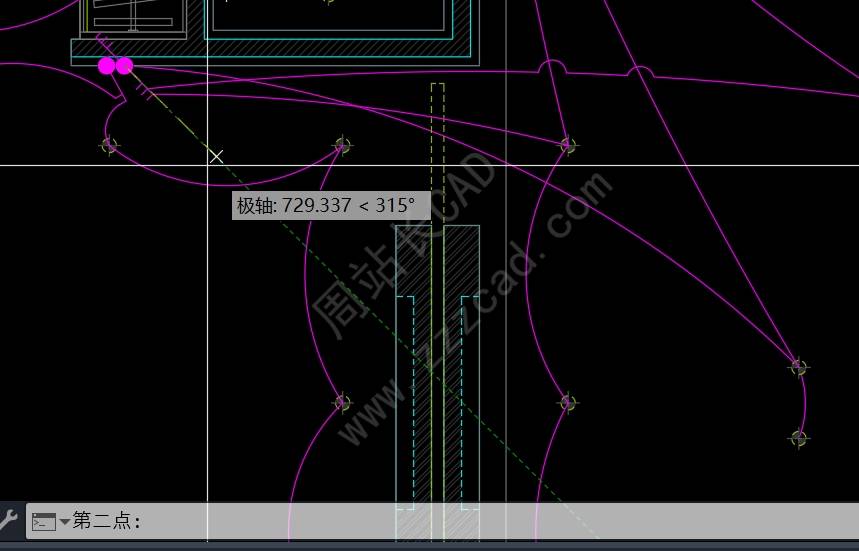

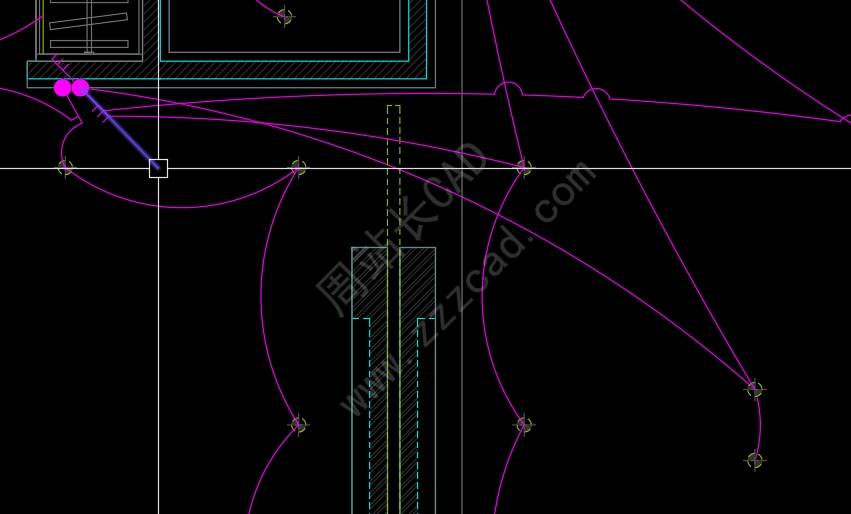

拖到适合的位置单击;

提示第二点直接空格完成;

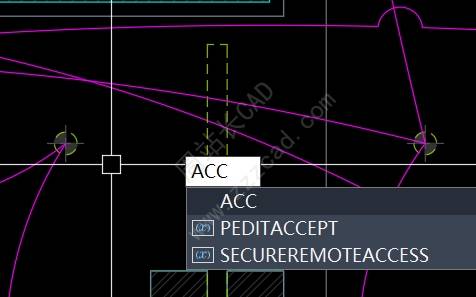

输入ACC回车;

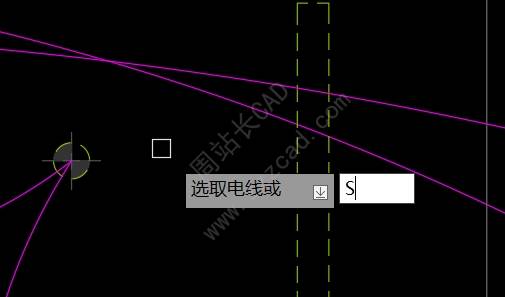

输入S回车;

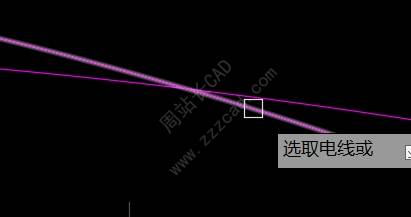

点击交叉处;

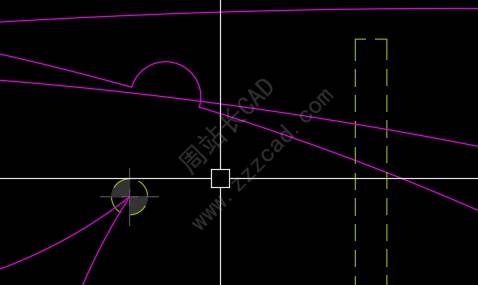

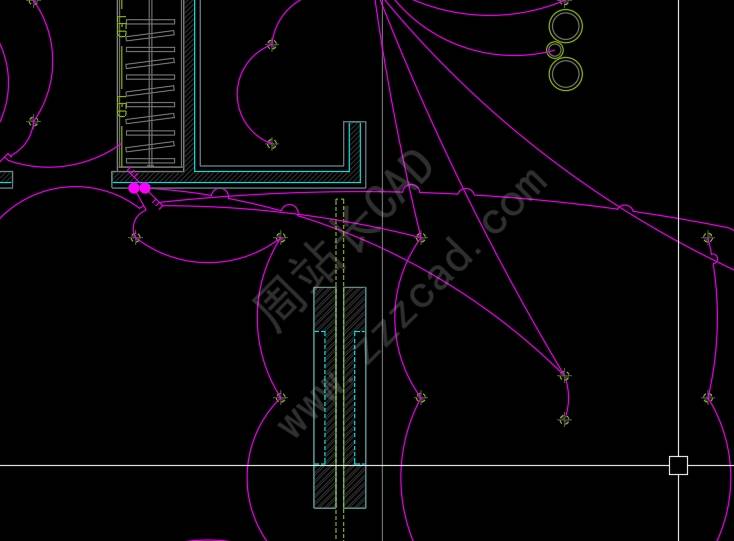

最终如图。
