前面我们分享了公差的标注、基准的标注，形位公差的标注，今天我们来看下粗糙度的标注。
首先我们来看下如何制作带属性的粗糙度符号以及制作好之后如何标注。
以下图这个去除材料的为例：

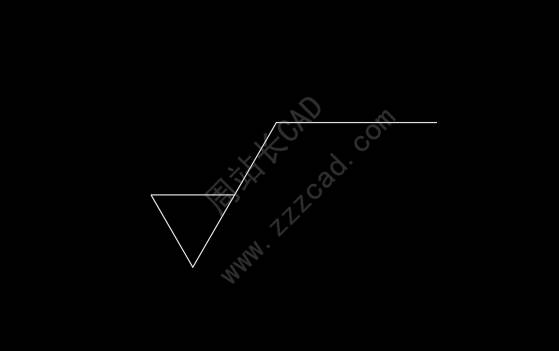

首先直线画好这样的符号；
注：具体尺寸标准可查阅标准。

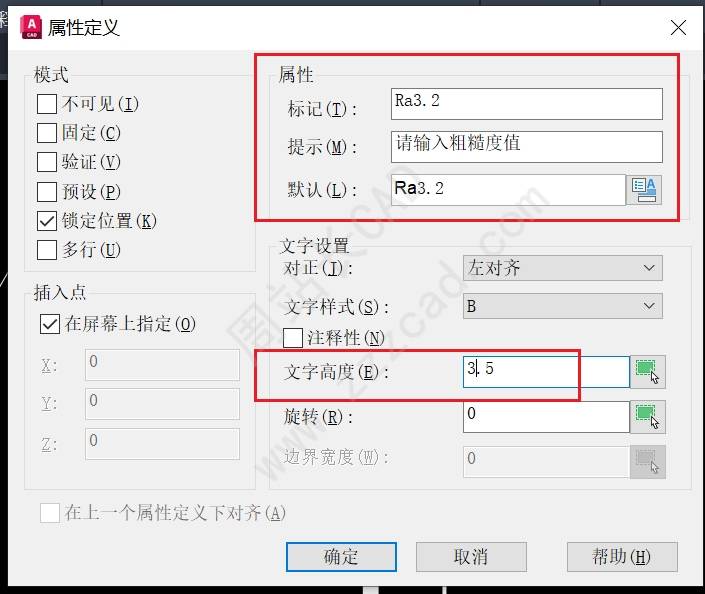

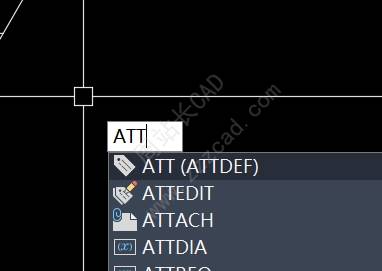

ATT回车添加属性文字；

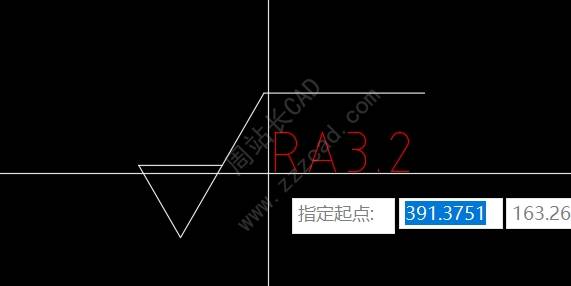

放到指定位置；

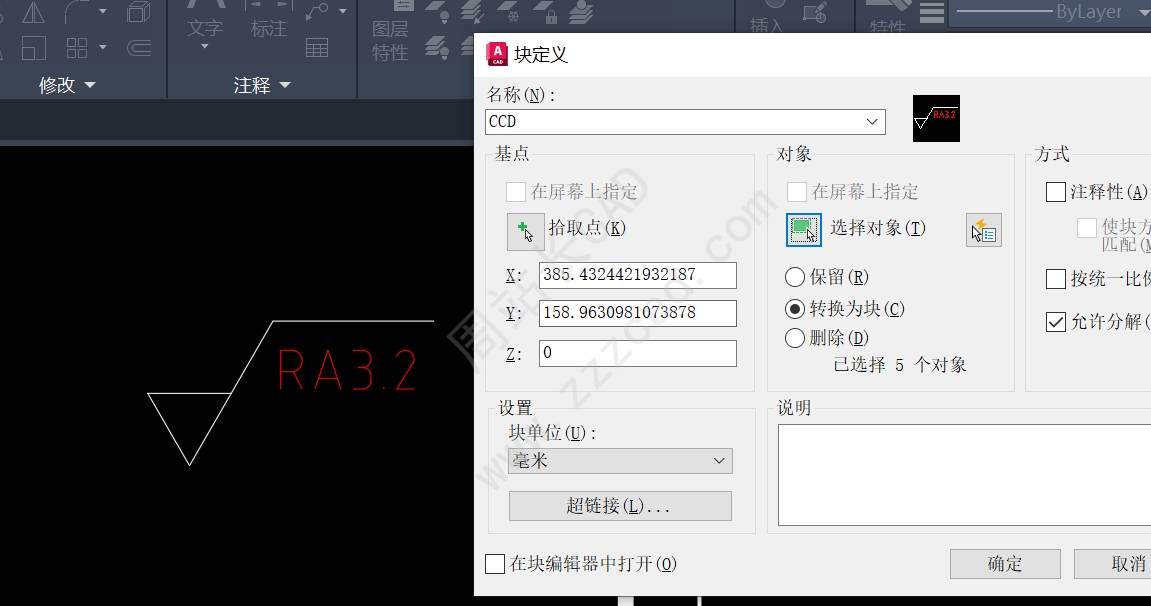

用B快捷键再把整体做成块；

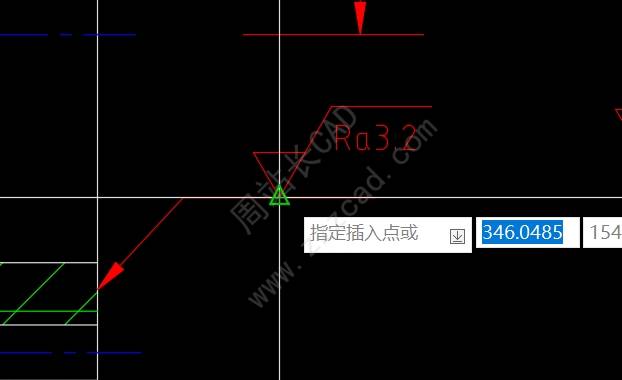

需要的时候输入I进行插入即可；

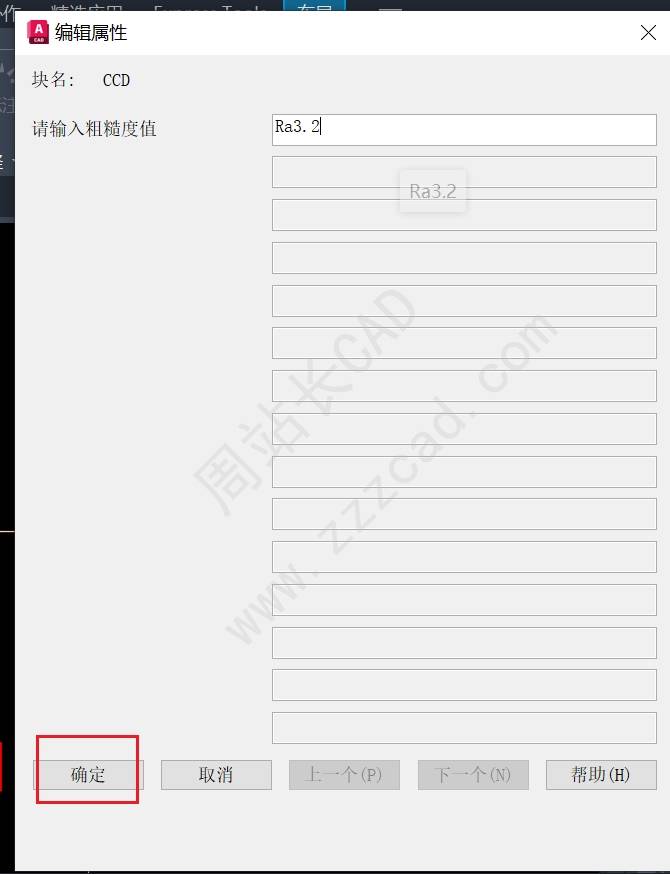

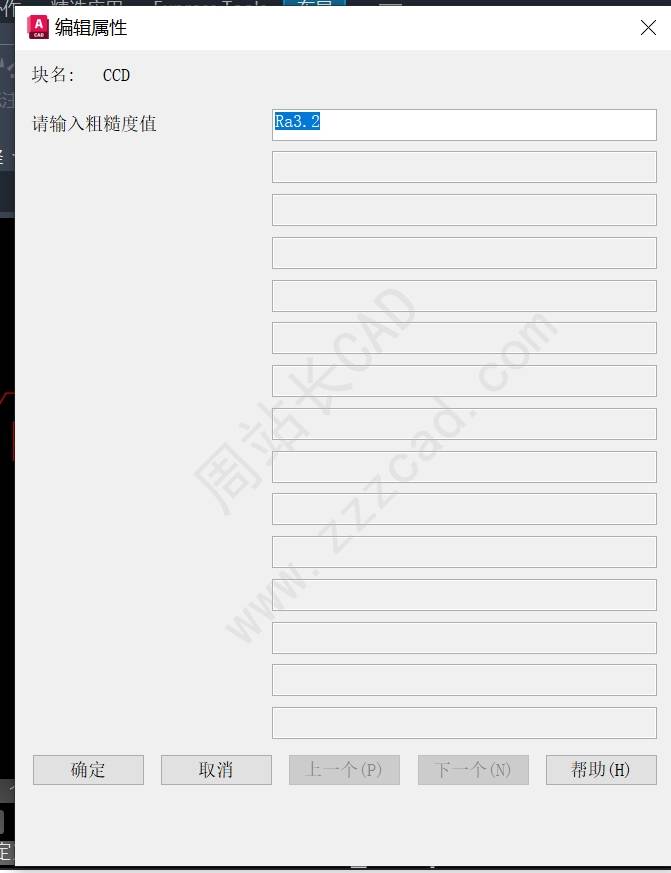

更改需要的值，确定；

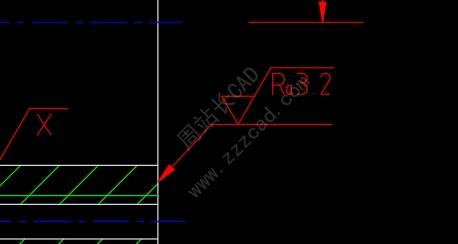

最终如图。
带属性的CAD表面粗糙度符号制作与标注方法
