怎么提取cad厚度多段线的边界线

昨天有一位粉丝问周站长,用CAD多段线加线宽画的宽度多段线怎么把边界提取出来?

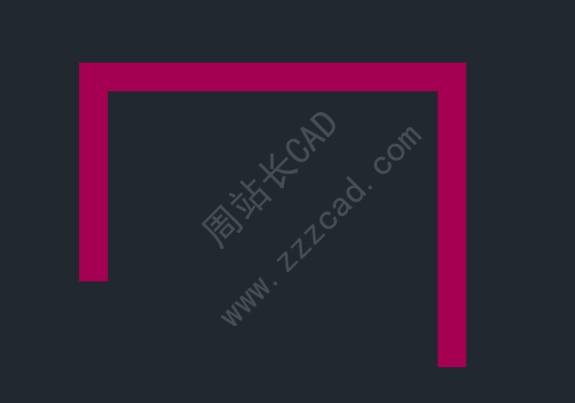

正常情况下宽度多段线是这样的;

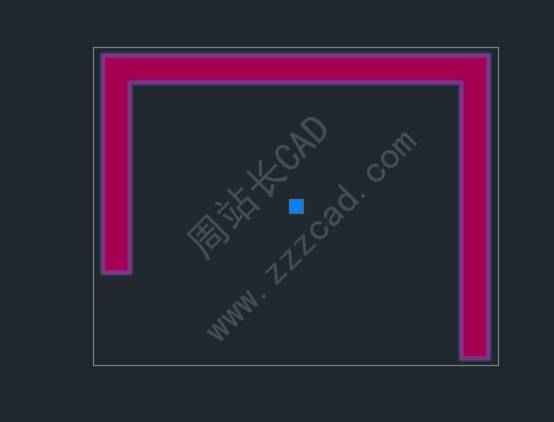

如图提取边界?

首先我们需要安装源泉设计插件,链接:点击下载

安装之后输入xxf回车;

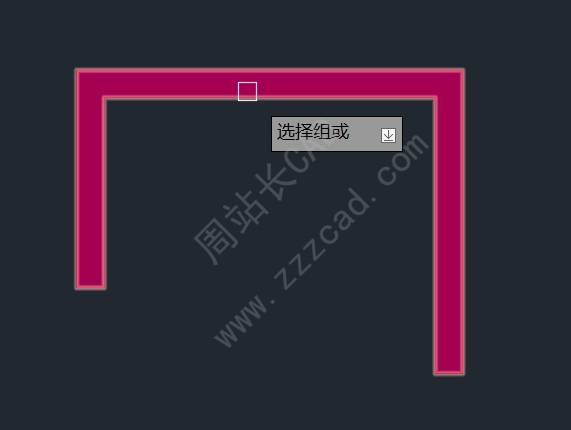

选择对象;

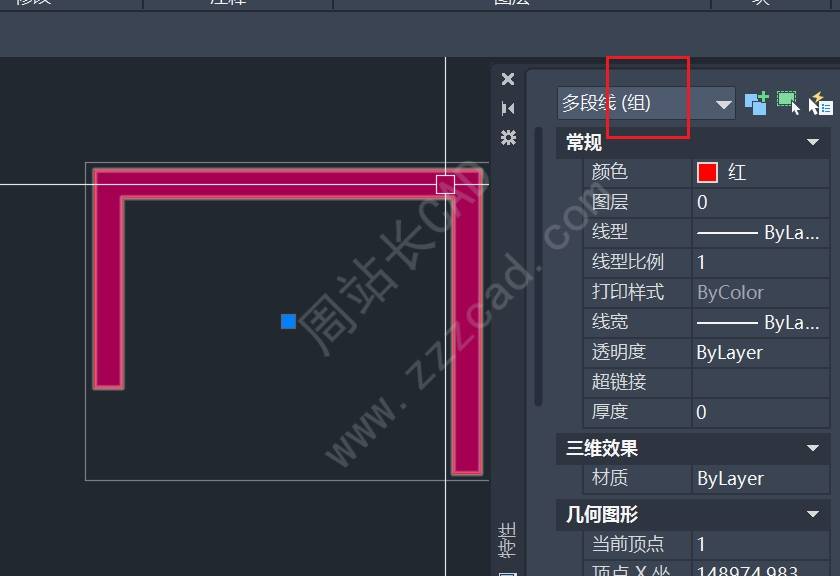

回车之后如图,他是一个组;

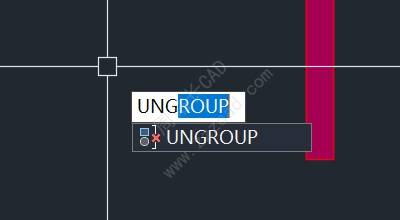

输入ung回车进行解组;

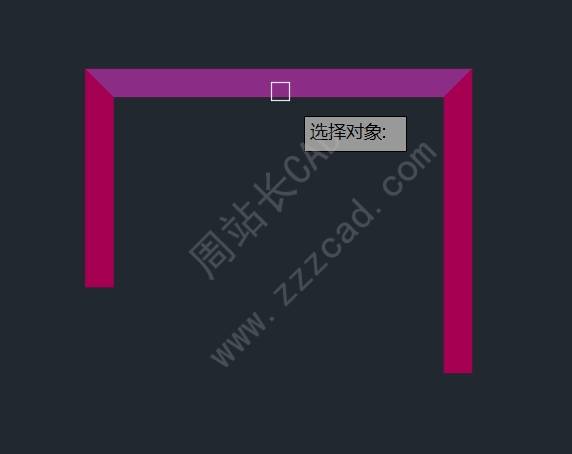

选择解组对象;

最终如图我们就可以看到他的边界线;

如果想把填充删除,直接删除即可。
