CAD45度转角,你还在傻傻用直线绘制?一键搞定,我只用了这1个命令!

在绘制图纸时,不是所有的绘制都采用基操绘图命令,就是省时省力的,有的转角效果,通过倒角命令,就可一键搞定,尤其是有角度要求的倒角。

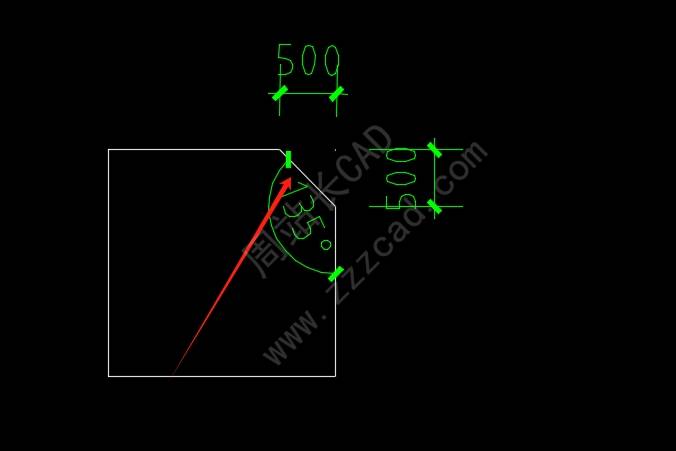

如下图所示,倒角角度为45度。如果通过绘制直线,然后修剪的方式达到如图结果,显示,是件事倍功半的事情。

采用cad本身的倒角命令chamfer,一键就能搞定。

操作步骤:

首先绘制好了完整图形。

然后命令行输入chamfer,根据命令行的提示,输入选项角度的代表字母a。随之,命令行提示,倒角长度,即500的长度,然后输入倒角角度45度。立刻便可得到想要的结果。

之后如需标注,只需进行对象标注即可。

引申:

对象转角如果是圆弧,那么就采用圆角命令fillet。如果转角是带角度的折角,那么就采用倒角命令chamfer。

完。
