cad合并命令join,到底怎么用?

CAD绘图过程中,有时候,绘制的线被打断,想要恢复,再次连接起来。但是如果用ctrl+z,中间已经有的一些操作,都会被取消。

那么有没有什么命令,可以恢复断线?将断线合并起来?

有,就是join。

操作对象:

join可以合并的对象包括:

直线、多段线、三维多段线、圆弧、椭圆弧、螺旋或样条曲线。

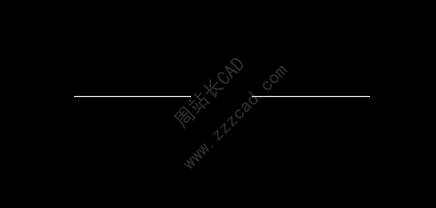

正常情况下,join命令是能合并,在同一条线上的两个断线。如下图所示:

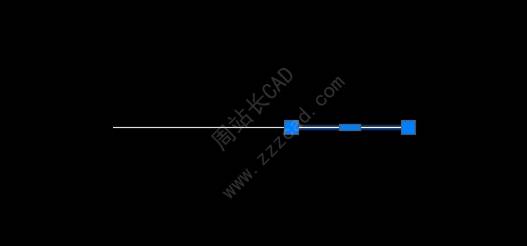

但是,对于第一种断线,有时就是合并失败。

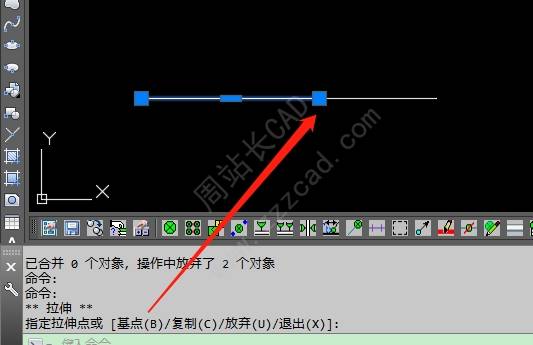

命令行输入join,选择两条断线,会合并失败。

解决方法:

如果出现这种情况,那么可以将断线处于,拉在一起。使断点处相接。

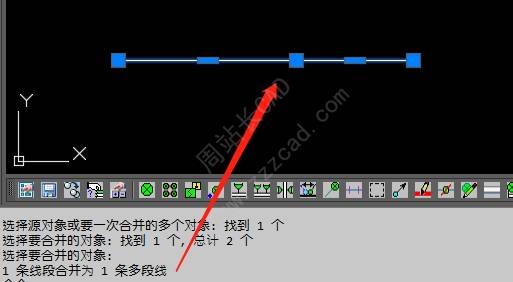

然后,命令行输入join,再次选择两条线。就会合并成为一条多线段了。

完。
