CAD布局多个视口,引用同一个图,但是显示内容不同,怎么搞定?

CAD布局中,设置了多个视口,这些视口全部插入的是布局中同一个图,但是需要显示此图的不同内容。

怎么用视口搞定?只要巧用图层管理,便可搞定。

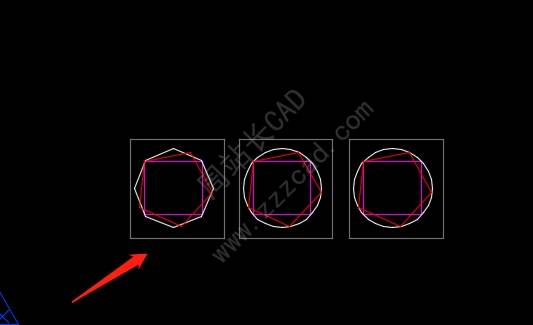

如下图,为布局中三个视口。希望视口分别显示图形的圆、矩形、多边形内容。

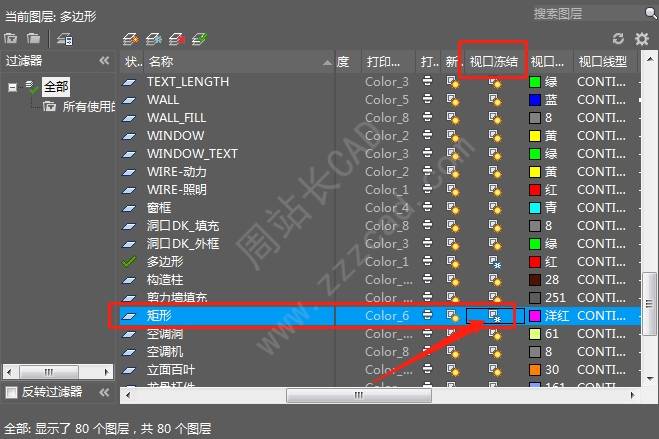

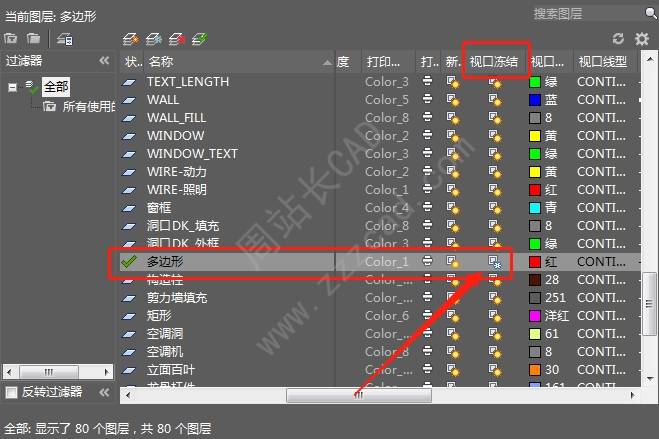

双击视口,进入第一个视口的模型空间中。命令行输入la,调出图层管理器。选中不想显示的图层,即多边形和矩形。然后找到视口冻结选项卡。单击此选项卡下的相应图层冻结按钮。

然后关闭图层管理器,便可以看到第一个视口,只显示圆对象了。

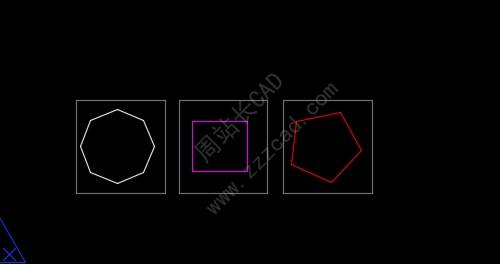

在其他视口中,重复以上操作,冻结相应不想显示的图层。便可得到想要的结果。

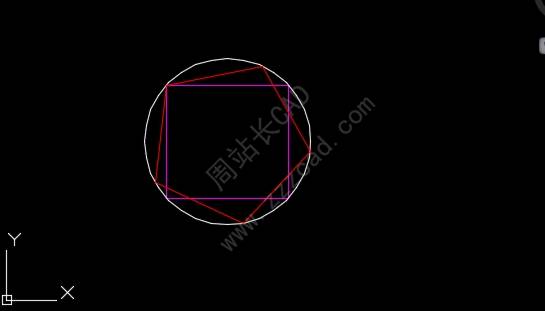

但是,在模型空间中。还是完整图存在的。只是改变了视口中的显示性,从而实现了操作。

巧用图层,可以解决很多想要解决的问题。

完。
