CAD多线段怎么用?

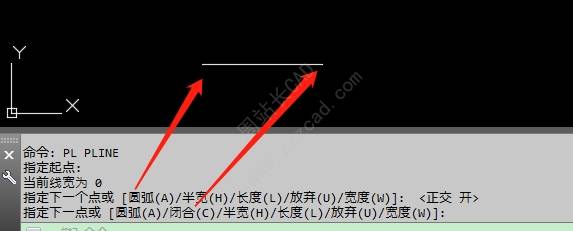

多线段是所有使用CAD绘图的朋友们,无论工作还是学习,每天都躲不过的操作,所以,熟练多线段操作,非常有必要!绘制直线

命令行输入pl,然后,根据命令行提示,指定起点和终点。便可绘制出一条直线。

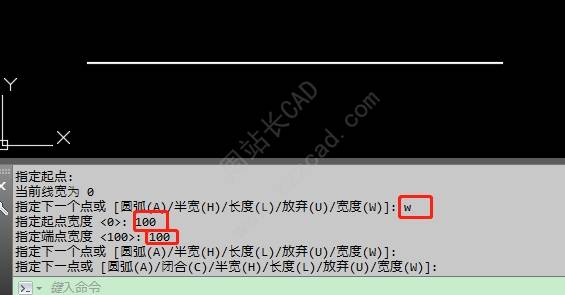

绘制带线宽的线

命令行输入pl,在屏幕中单击鼠标左键,指定起点,输入w,指定起点的宽度和终点的宽度,然后,单击鼠标左键,确认终点。便可得到一个宽度为100的多线段。

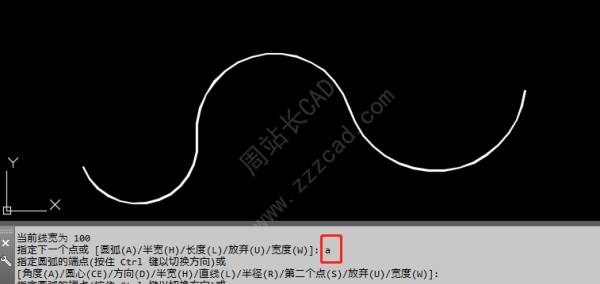

绘制弧线

命令行输入pl,单击左键,在屏幕中确认起点,输入a,然后指定第二点便可绘制出弧线,多次单击可以连续绘制弧线。

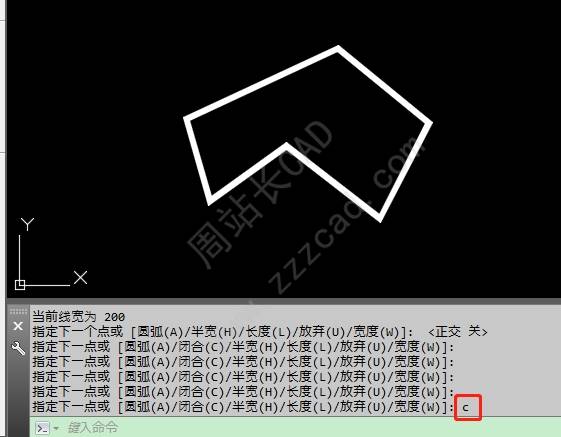

闭合多线段

命令行输入pl,连续绘制,最后需要进行闭合图形时,不需要找起点,只需要命令行输入c,便可一秒闭合。

多线段用法

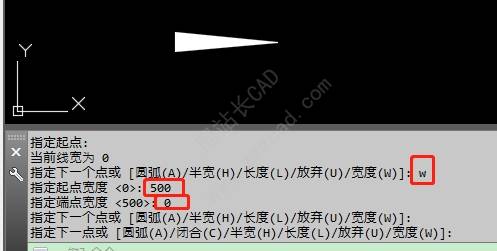

绘制箭头:

命令行输入pl,指定起点,输入w,输入起点宽度,然后终点宽度设置为0。然后,指定终点,便可得到一个箭头。

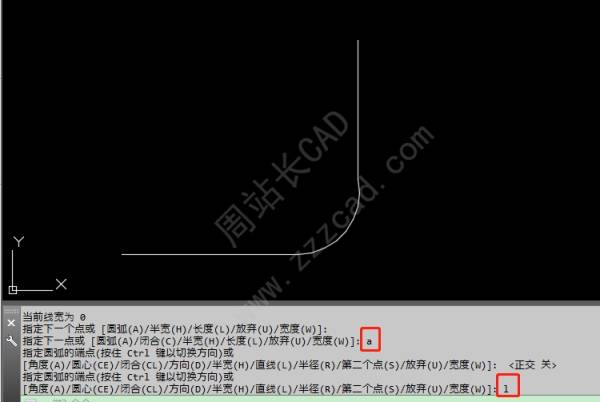

绘制道路:

命令行输入pl,指定起点,绘制一段直线,然后输入a,绘制曲线,输入l,再次绘制直线。便可得到如下图。

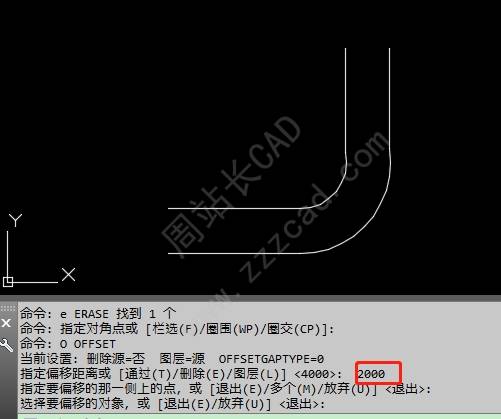

命令行输入offset,输入偏移距离,便可得到一个简单的道路示意图。

其他更多用法,都是在熟练了基础绘制的基础上,进行延伸变换而出的。

完。

更多技巧,持续更新。关注网站,更多技巧等你发现!
