如何利用CAD设计中心制作自己的CAD图库,方便插入调用

前面我们分享了通过复制粘贴、外部块、工具选项版等方式讲解了如何管理和插入自己的图块,下面我们分享下另一种方式:设计中心。

利用设计中心插入图块的重点仍然是制作自己的图库,比如我在某盘建立了我的图库文件夹,然后在里面放了我的图库。

注:文件夹里也可以嵌套文件夹,这里不同图库可以分类管理。

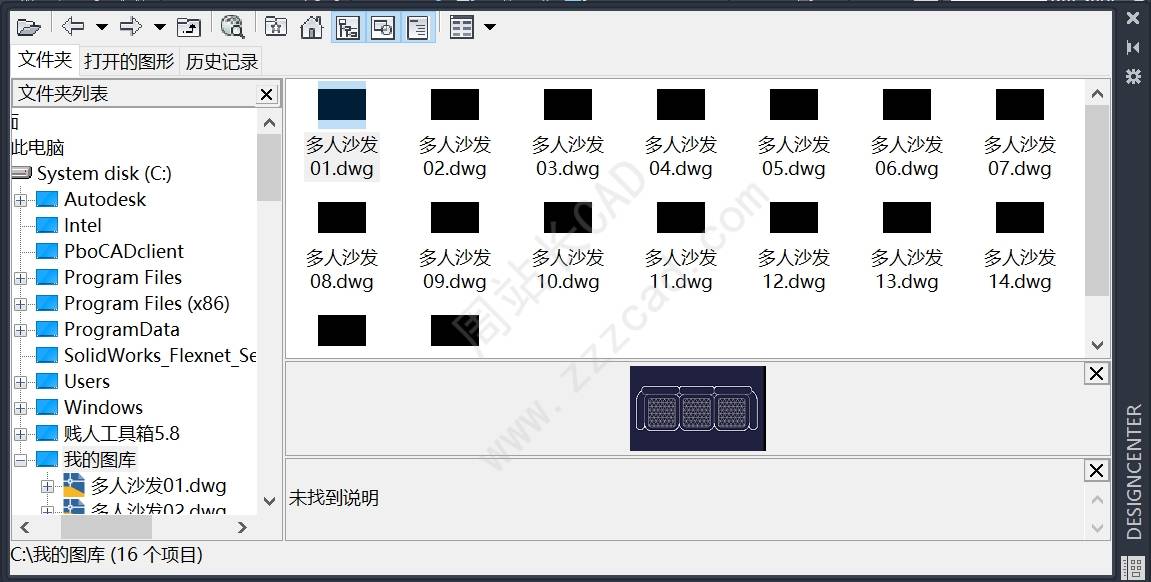

CAD里按ctrl+2快捷键打开设计中心,如图;

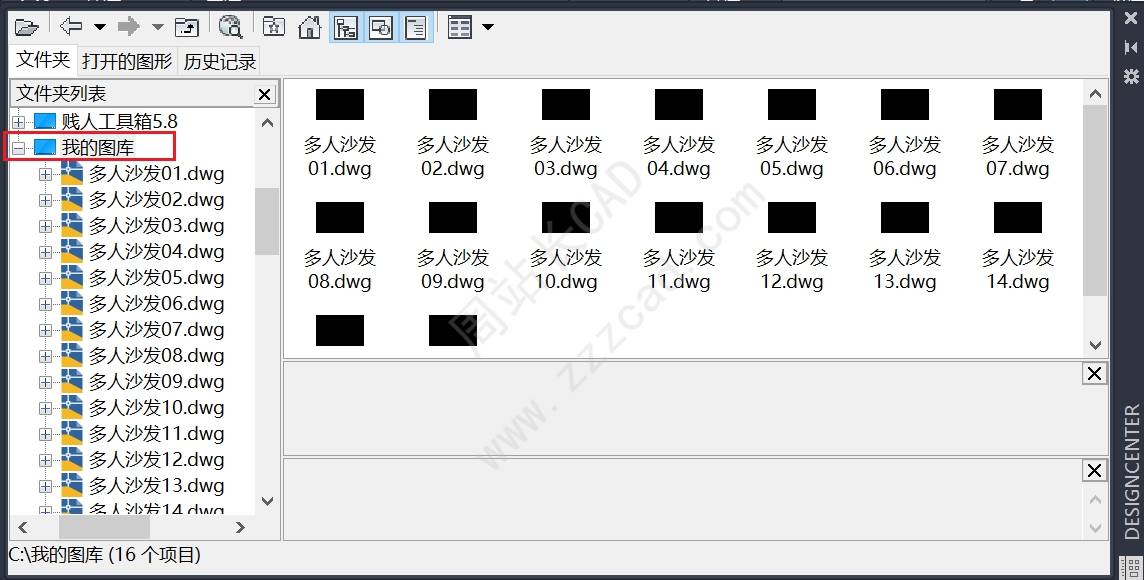

左边树状目录找到我们的文件夹,即可看到我的图库;

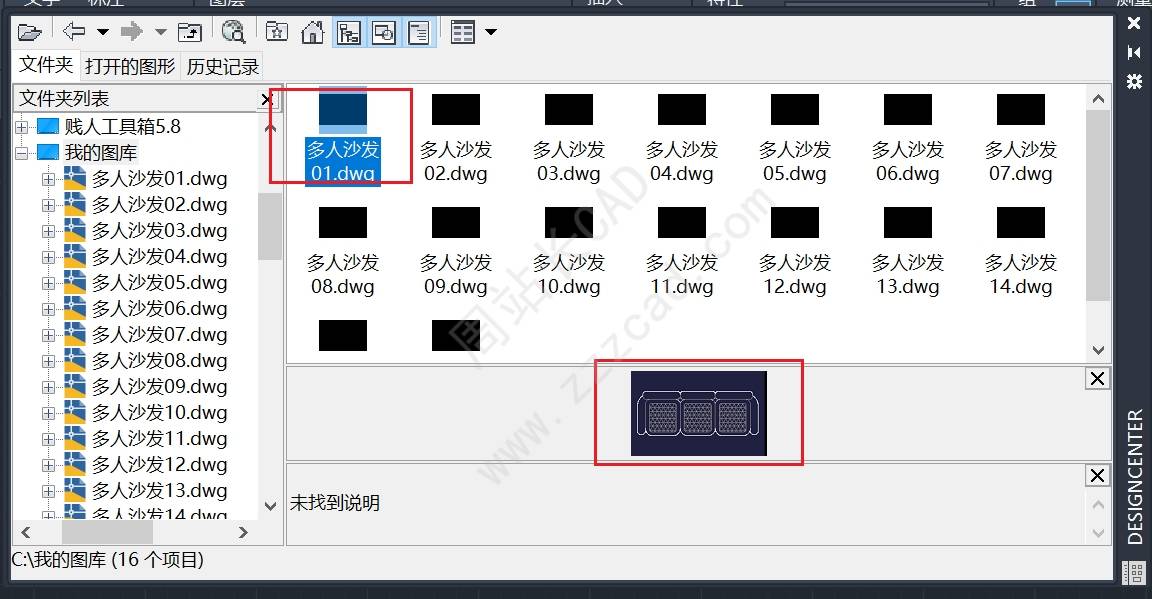

选中图块可以看到预览;

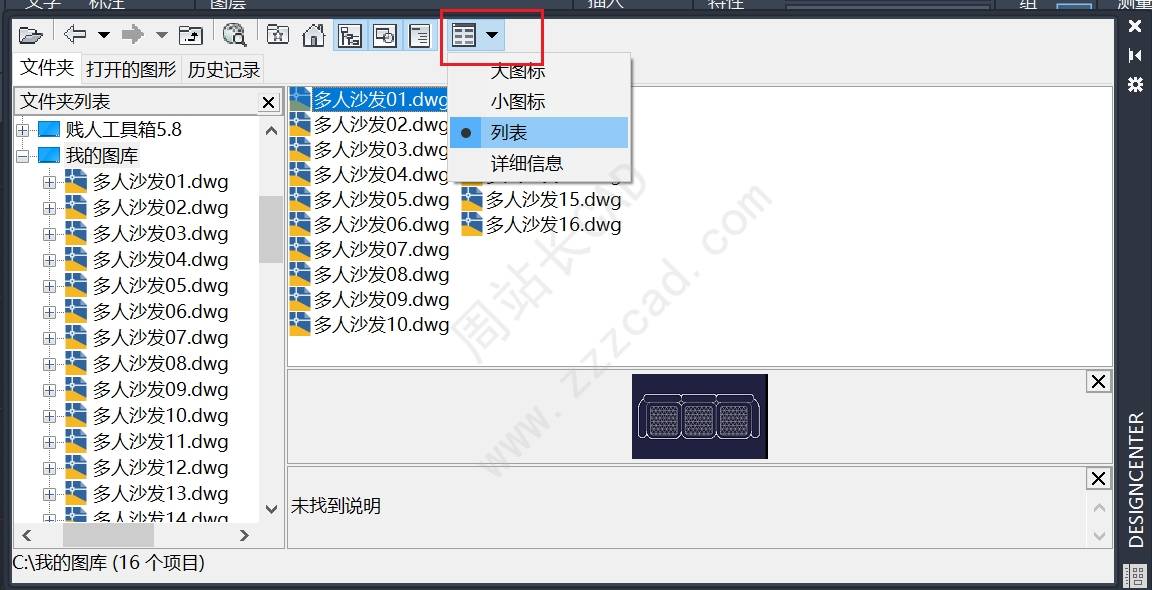

也可以更改图块的排列方式;

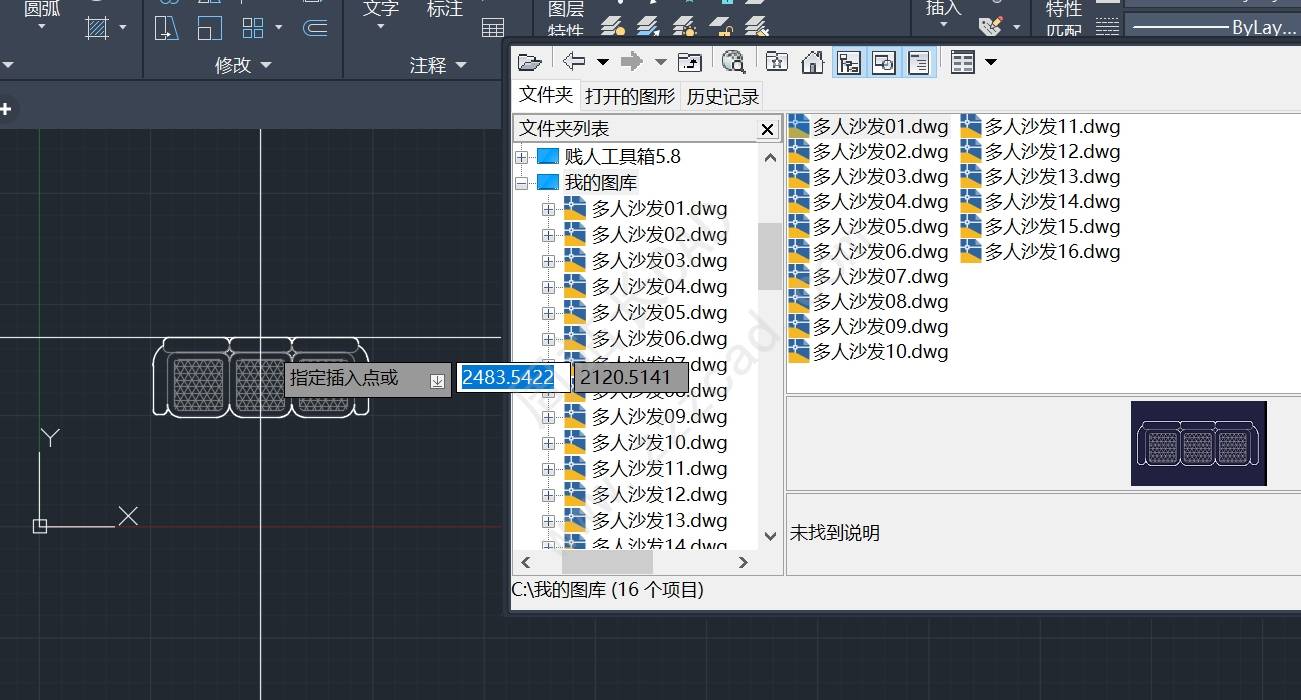

如果需要插入,我们只需选中图块,拖入CAD里即可;

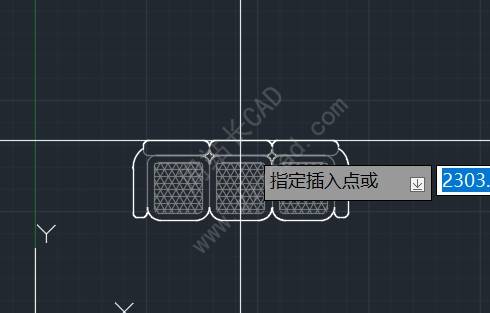

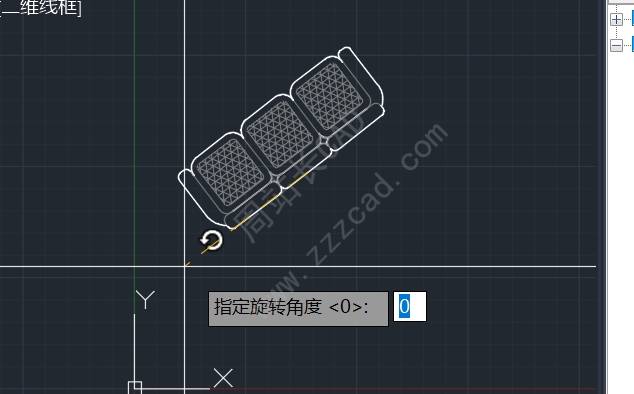

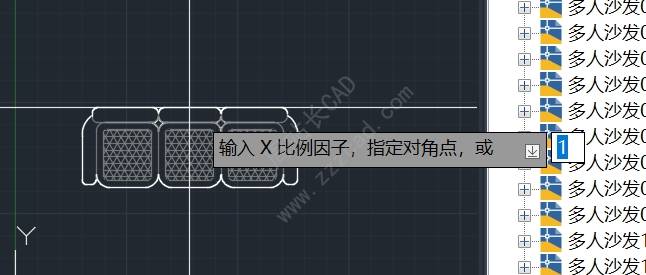

拖入后指定插入点、输入比例,旋转角度即可插入图块;

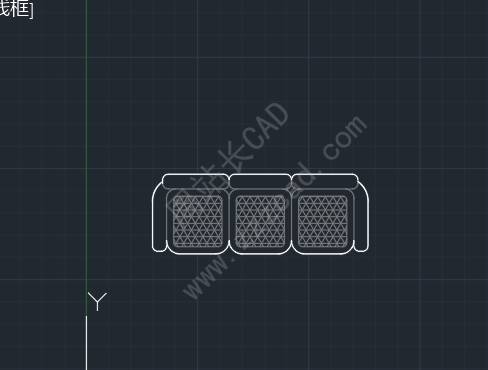

最终如图。
