高版本CAD插入块面板怎么用?

用高版本CAD的小伙伴越来越多了,今天有一个小伙伴问我,周站长,现在高版本插入块的那几个选项到底啥区别(当前图形、最近使用、收藏夹、库)。

下面我们来看一下:

自从AutoCAD2020开始更新了块插入选项面板,以前是这样的;

现在是这样的;

那当前图形、最近使用、收藏夹、库到底啥区别?怎么使用呢?

1、当前图形

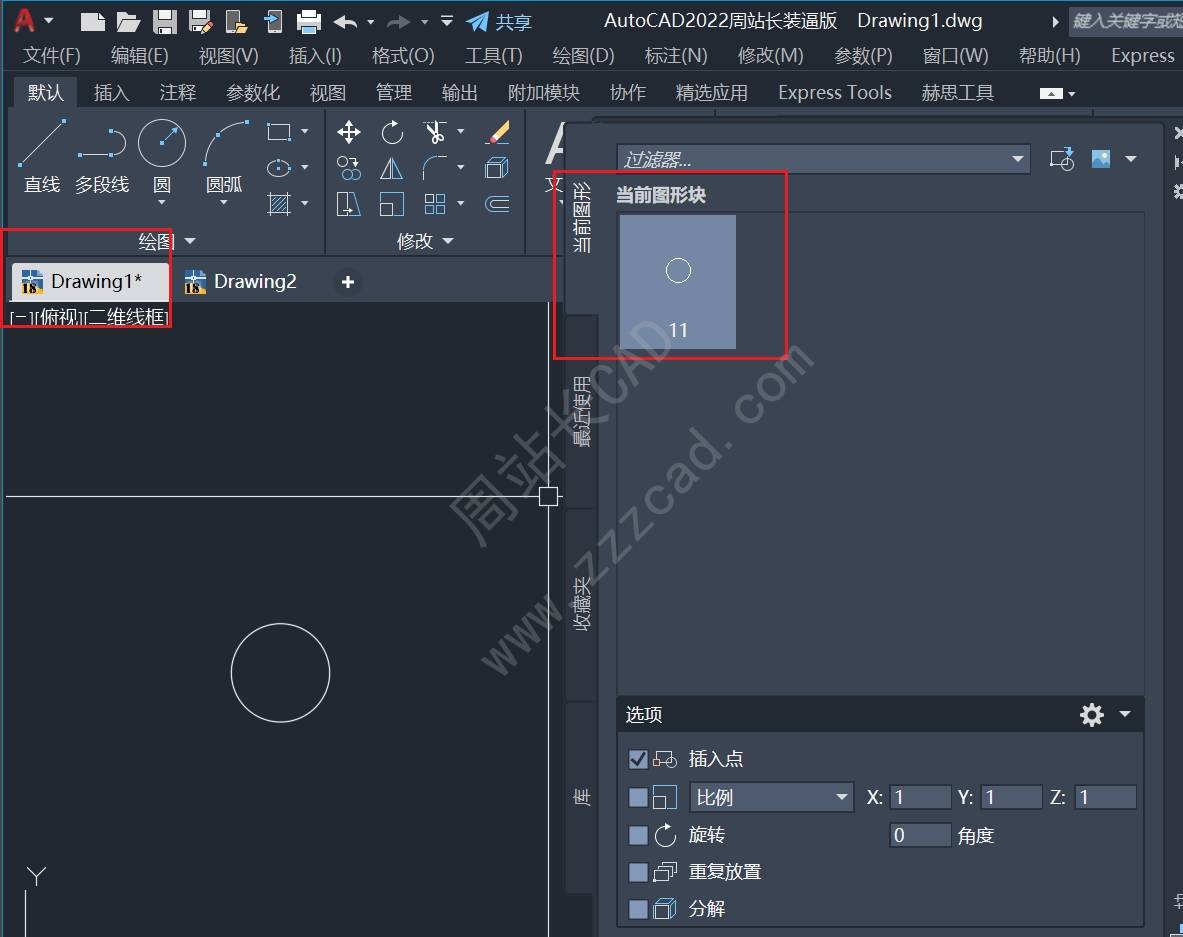

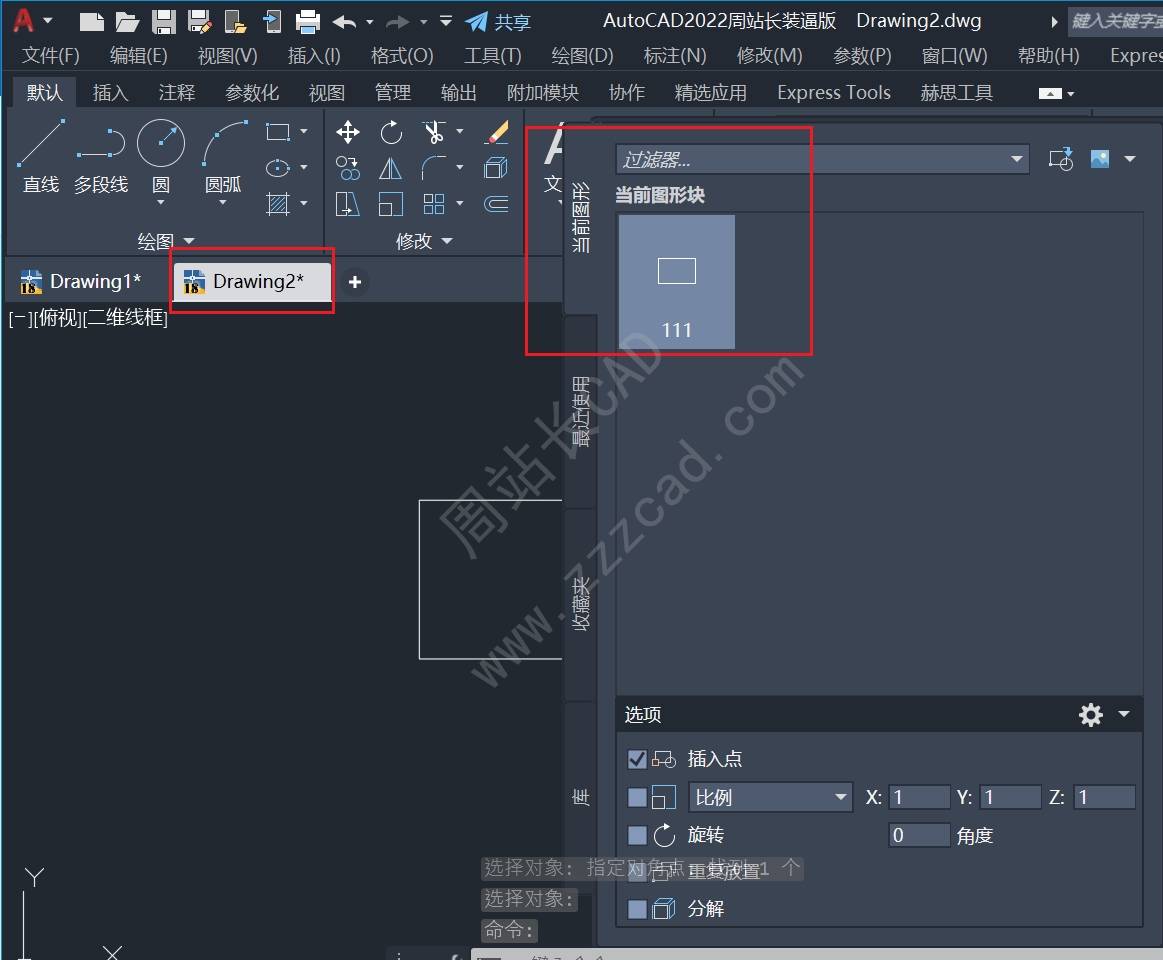

这个很好理解就是当前窗口中所有的块;

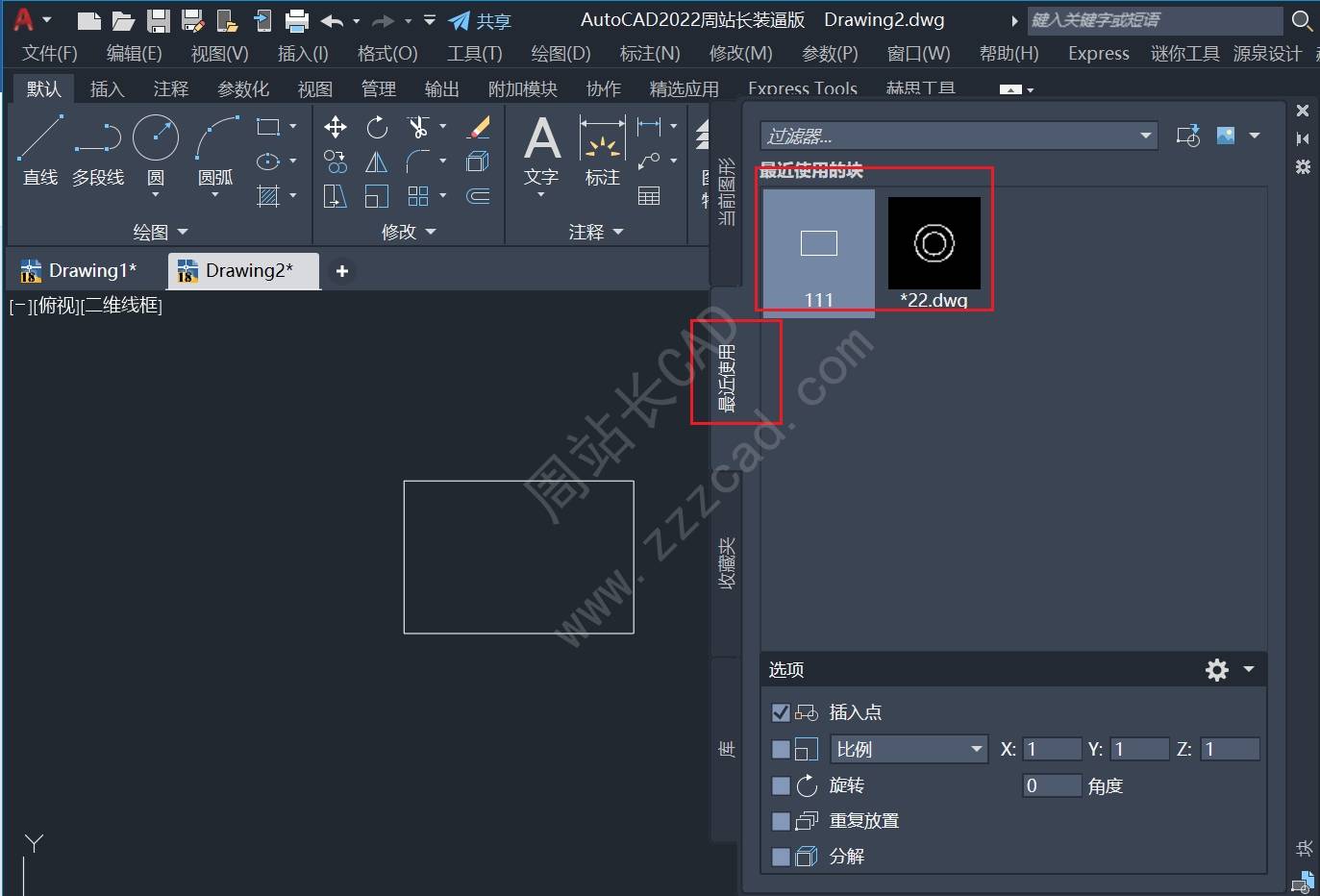

2、最近使用

这个也比较好理解,不管你是在那个文件中使用的,只要是最近使用的,都会在这里显示。

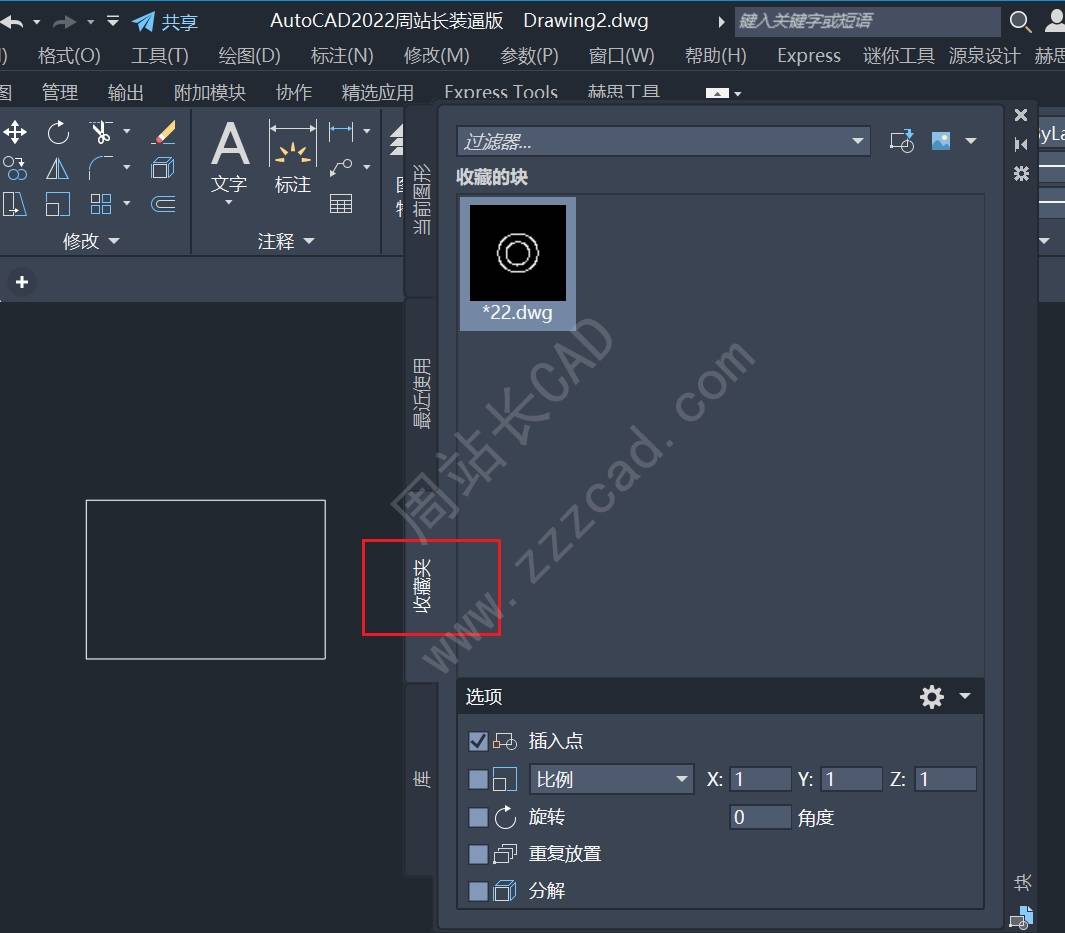

3、收藏夹

这个我个人不太使用,如果你结合欧特克的云端可能比较实用,通俗点就是云端存贮。

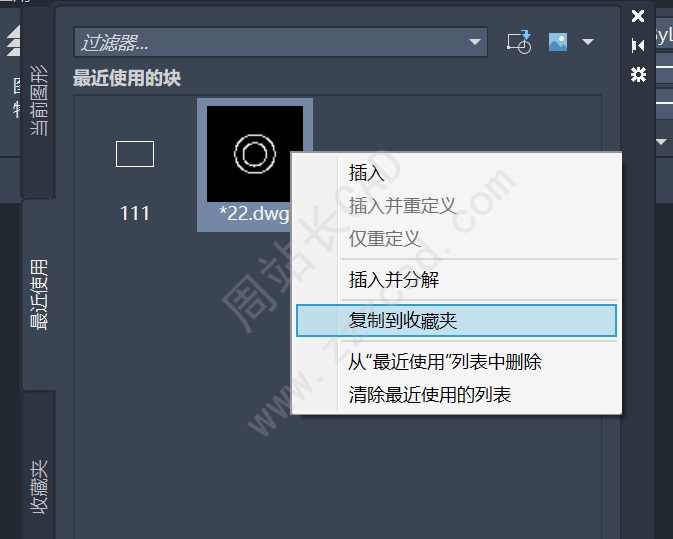

不管是在当前图形、最近使用、还是库里,只要是外部块,你都可以把它加入收藏夹里;

4、

这个可以调用某个文件夹中所有制作好的图块;

点击浏览;

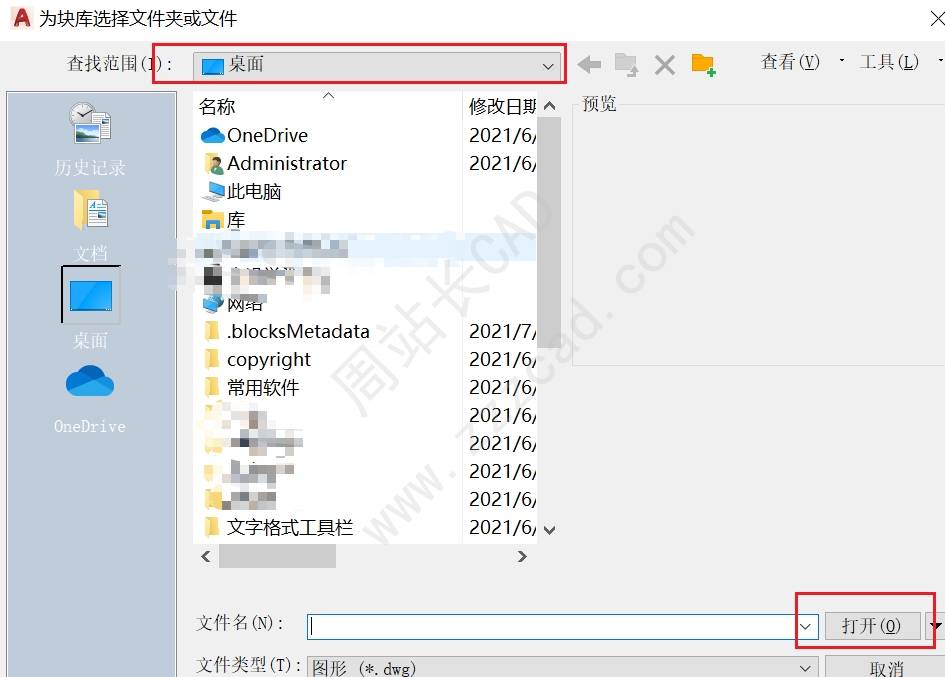

指定位置,点击打开;

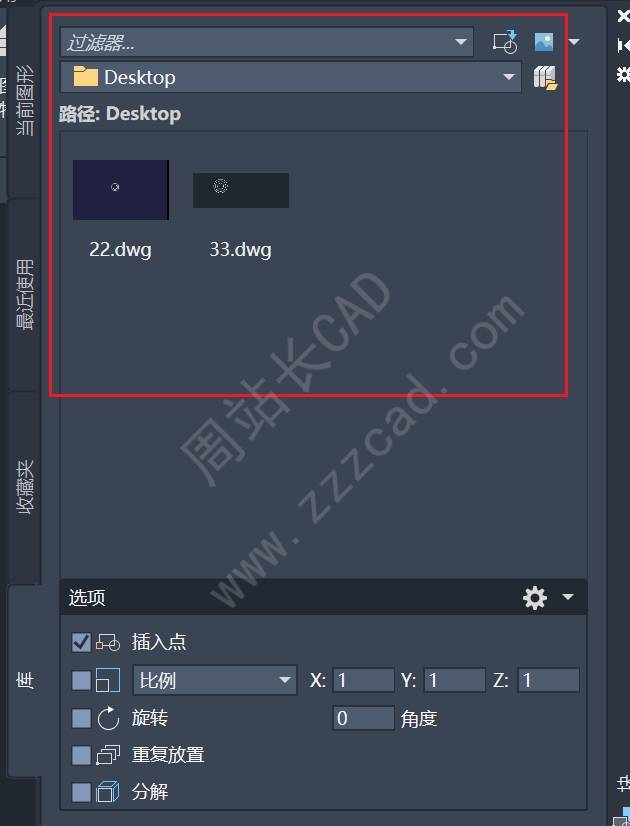

就可以看到该文件夹下的所有图块;

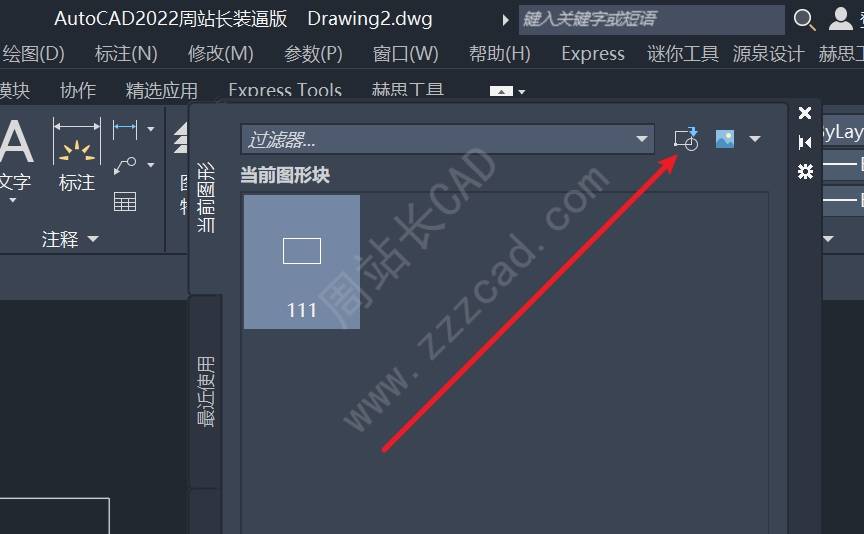

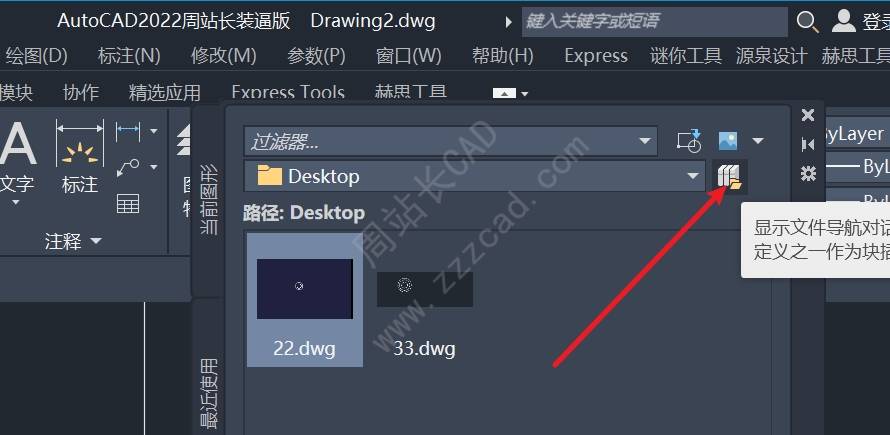

最后不管在那个选项卡,都可以点右上角这个文件导航对话框进行插入电脑磁盘中的图形;

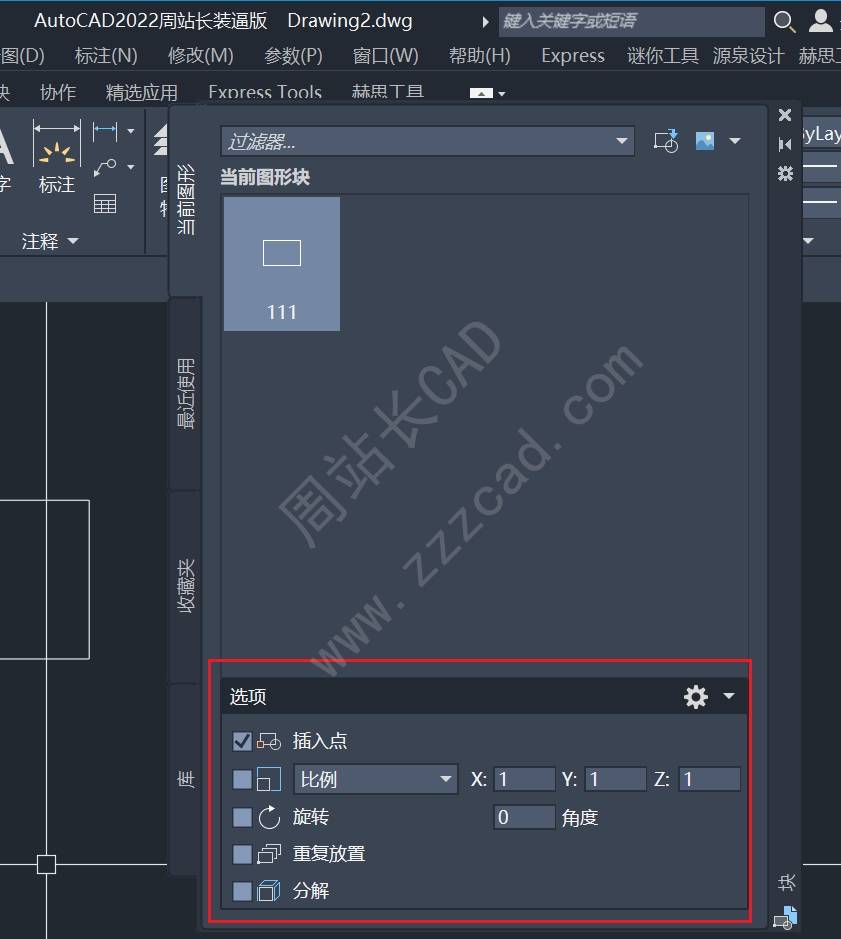

最后不管那种方式插入块,别忘了设置选项的参数哦!

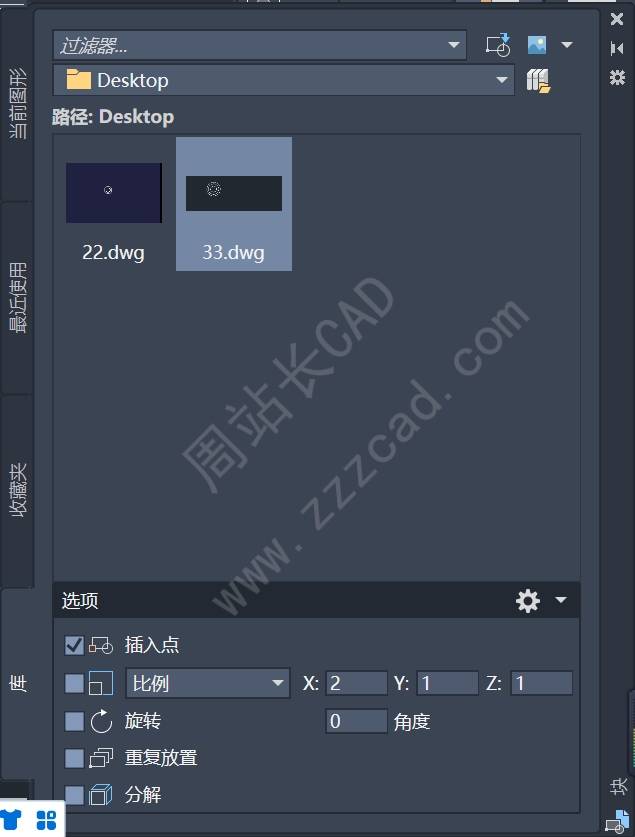

注:不等比和重复插入非常好用。

完,感谢阅读。
