CAD命令预览,到底要怎么用?

草莓甜不甜,尝一尝,才不会买酸!画图也是,想要什么样的操作效果,也可以预览一下,再确定操作。

开启命令预览:

“命令预览”就是画图界的“尝一尝”。要想先尝,那么就得老板同意尝。所以,需要开启命令预览。

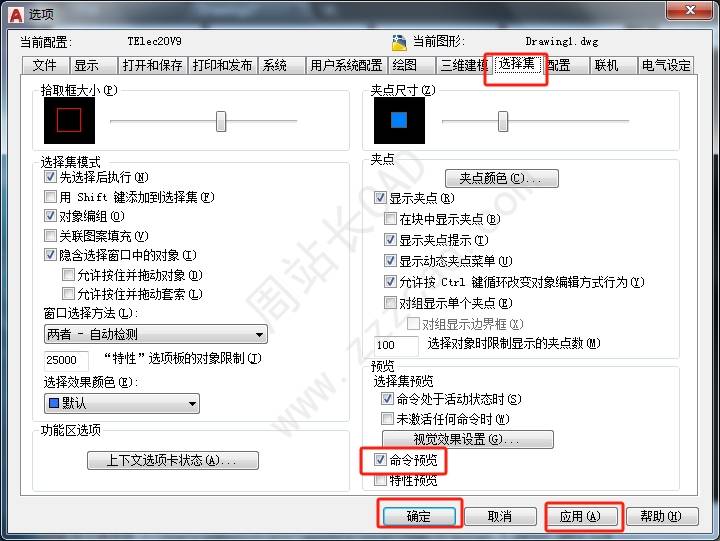

命令行输入op,在弹出的选项窗口中,单击选择集选项,然后勾选“命令预览”,单击窗口下方的应用与确定。如此,便开启了命令预览。

操作实例:

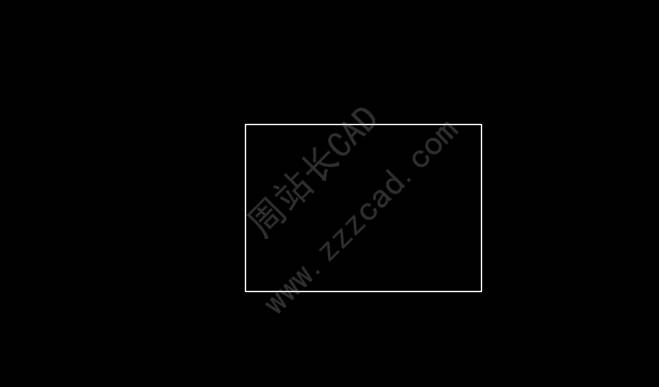

想要给下方对象的角,进行倒角操作,需要明显能看出来,无指定半径要求。

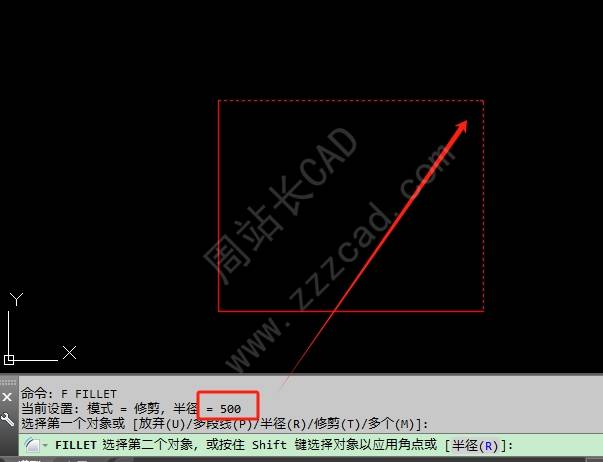

命令行输入f,设置了倒角半径,选择一个边,将鼠标置于另一个边时,会有预览操作效果,发现根本不明显。这时不需要确定选择第二个边,确定操作。

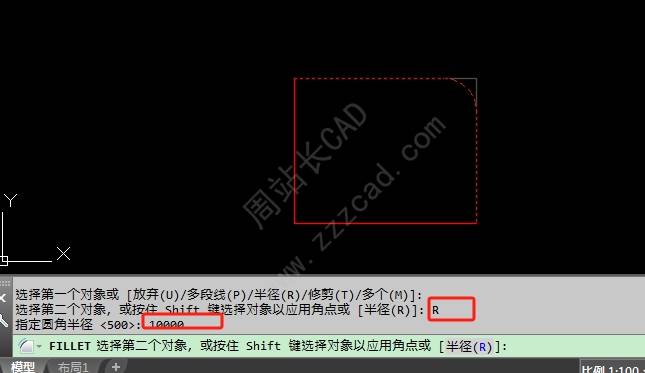

只需要命令行输入r,重设一个倒角半径,再看预览效果,合适的时候,再确定选择第二个边。

如此,可以减少重复输入命令的步骤。

为什么有的命令看不到预览效果:

草莓可以尝,但是西瓜不好先尝。所以,也有的命令并不支持预览。因此有些命令看不到预览效果。

完。
