多个文件如何自动生成CAD图纸目录

前面分享了如何自动生成CAD图纸目录,链接:点击查看,后面有人问我周站长,多个文件能自动生成目录?

比如下面2张图纸:

可以的,同样是利用CAD图纸目录自动生成插件,链接:点击下载

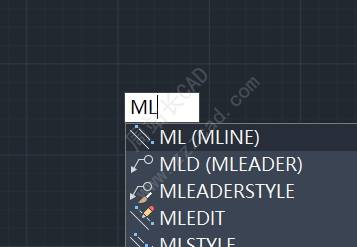

安装之后打开任意一张图纸输入ML回车;

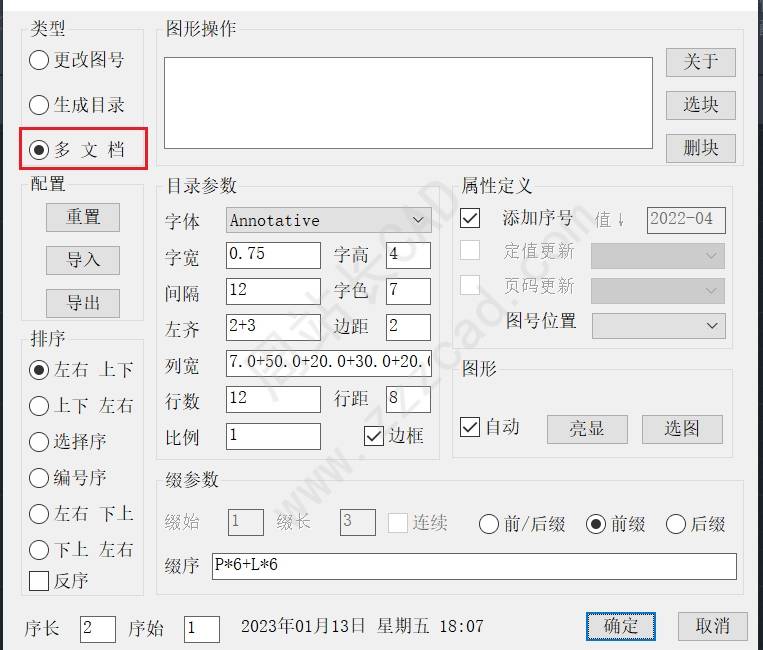

选择多文档;

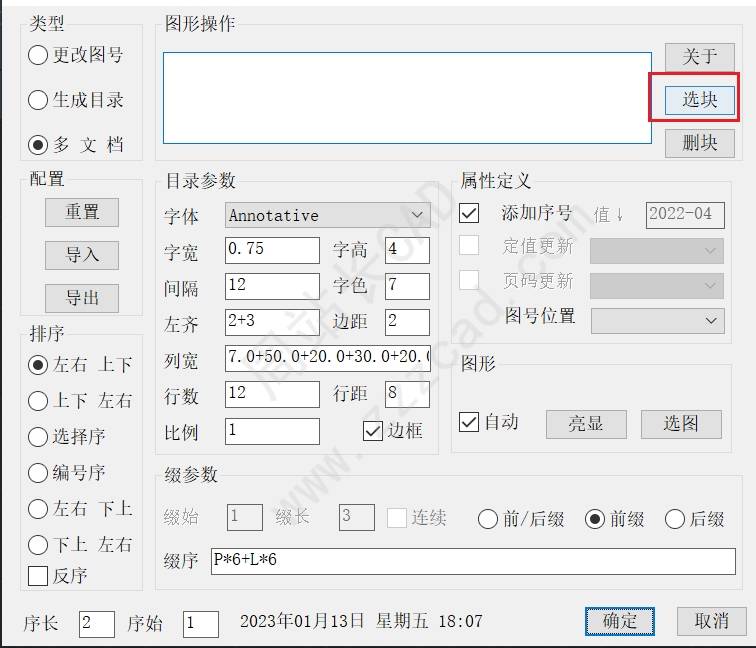

点选块;

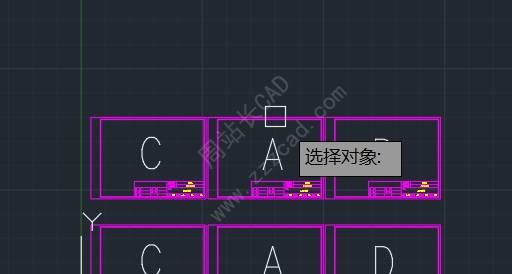

选择图框;

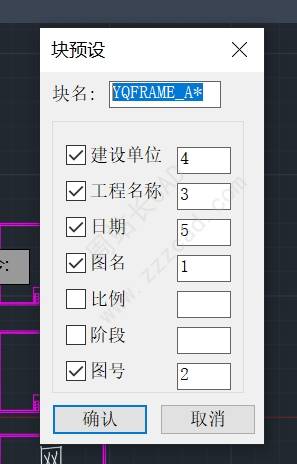

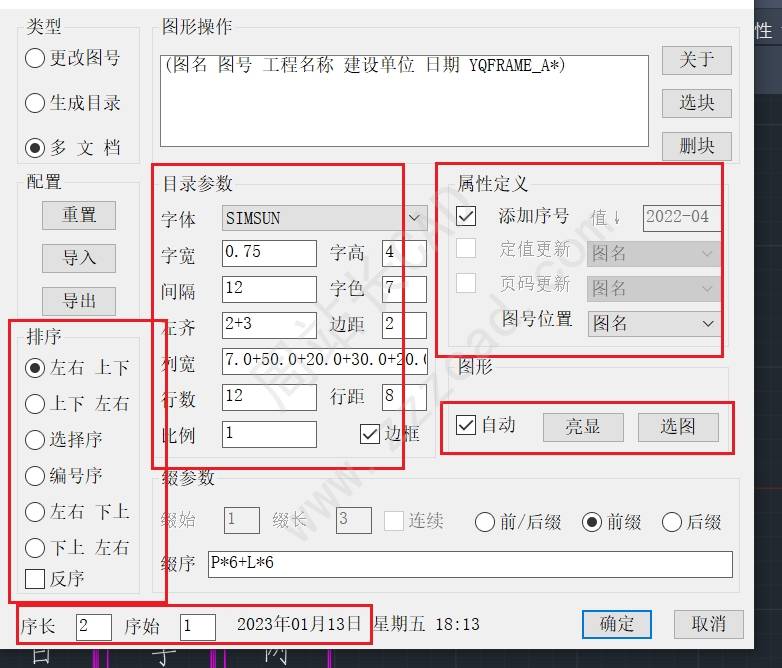

块名可以使用通配符,按顺序点选属性,确定;

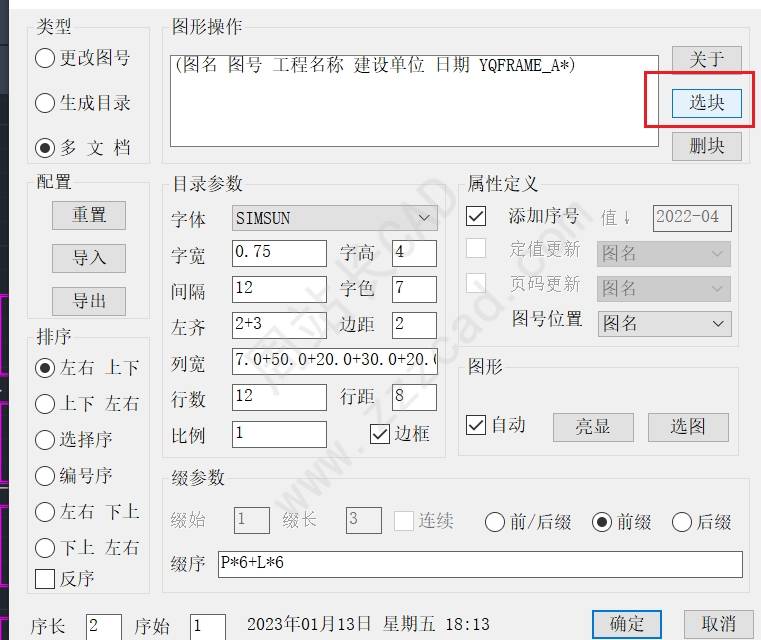

如果有多个图块名,通配符也搞不定,可以再次点选选块添加;

后面这些设置,前面单文件都讲过,这里不在赘述,链接:点击查看

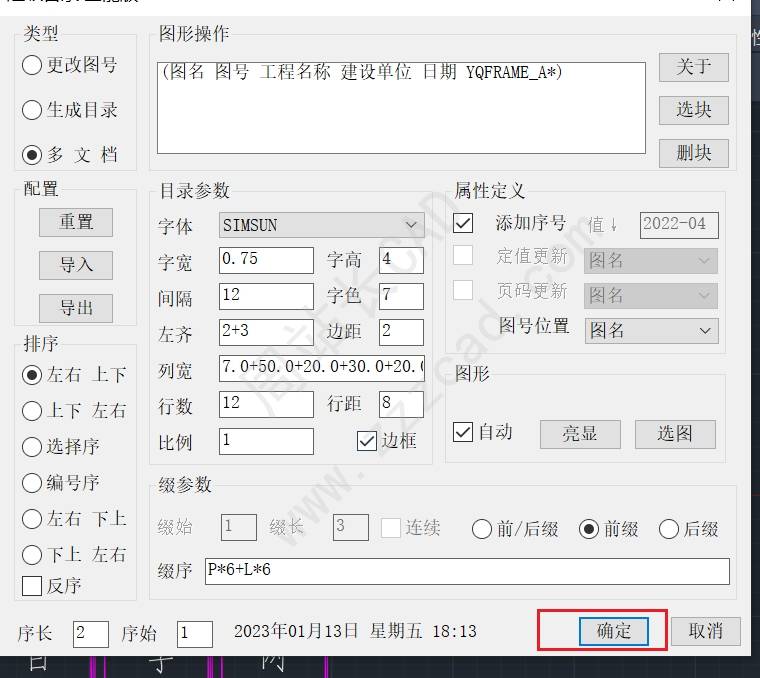

设置好之后点击确定;

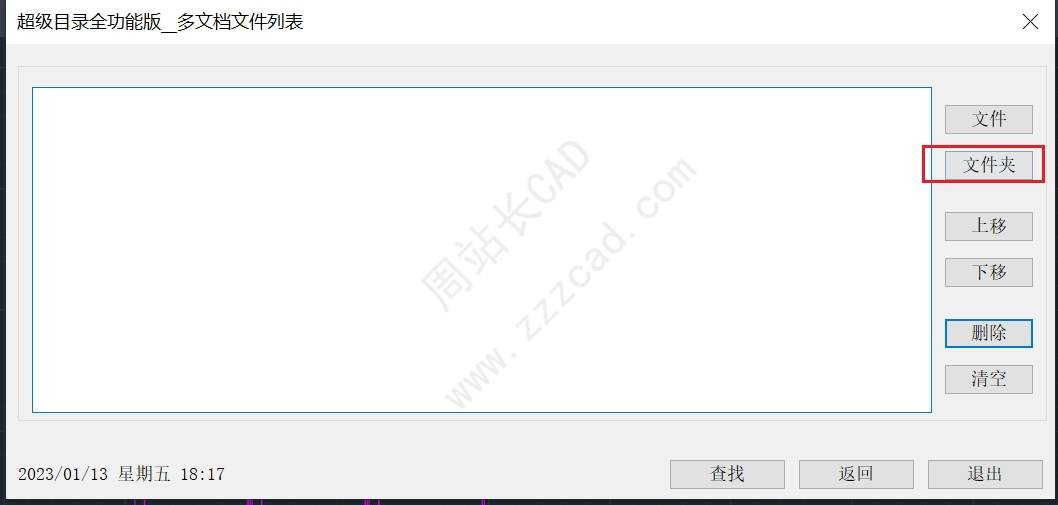

点击文件夹;

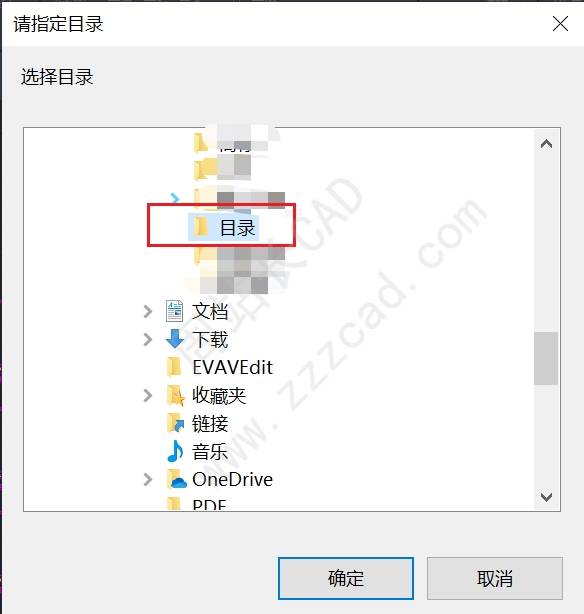

把需要生成目录的图纸添加进来;

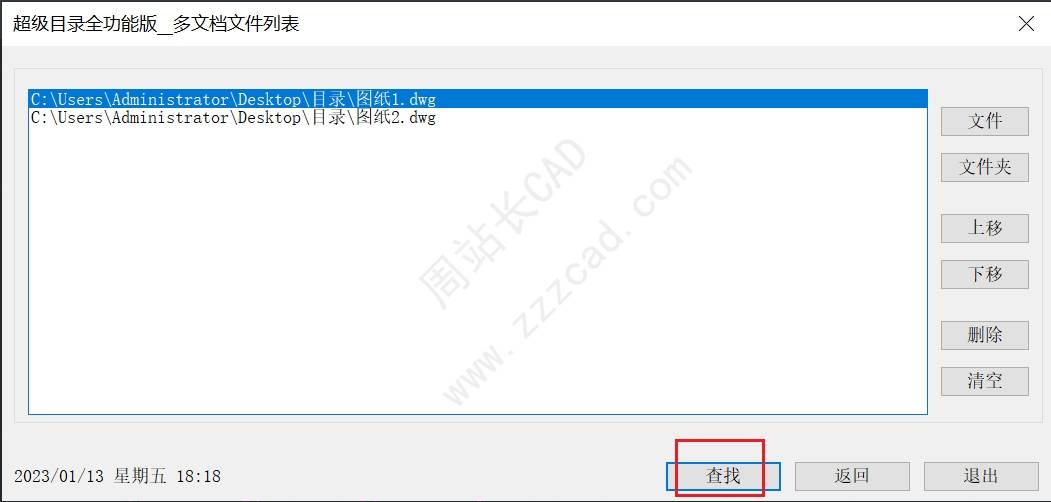

点击查找;

查找完成之后点插入;

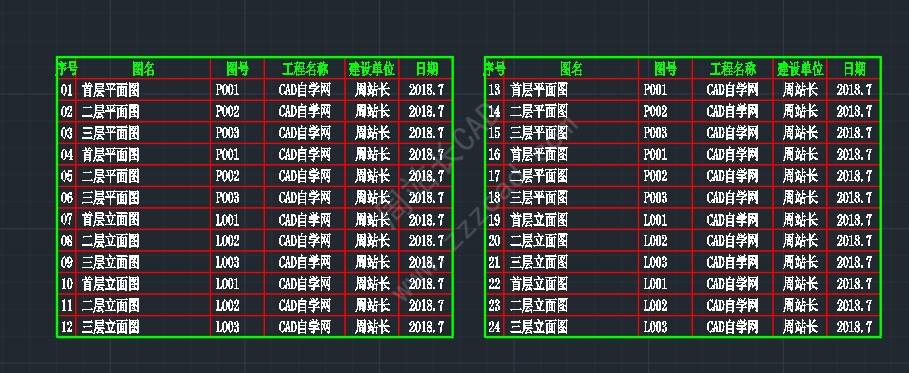

如图:
