利用CAD超级目录插件批量更改图号

如果一张图纸里有很多图,一个一个更改图号非常麻烦,今天给大家分享一个利用插件快速批量修改图号的方法。

首先下载超级目录插件,链接:点击下载

下载之后解压安装,AP里加载即可,如果不会安装可以参照以前旧版本的安装教程,链接:点击查看,唯一的区别就是快捷键不一样,新版本快捷键是ML。

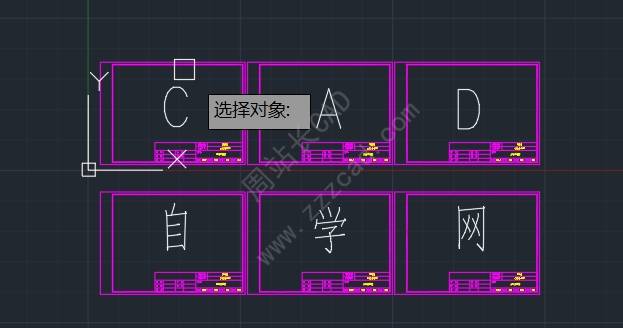

比如下面这张图:

他的图号是P001-P006;

如何批量改成前三个是P001后三个是L001?

利用上面说的超级目录插件可以一键更改。

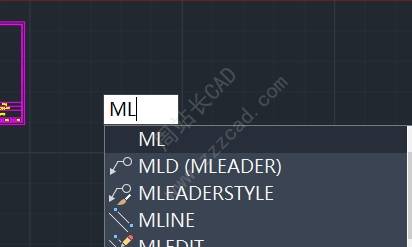

输入快捷键ML回车;

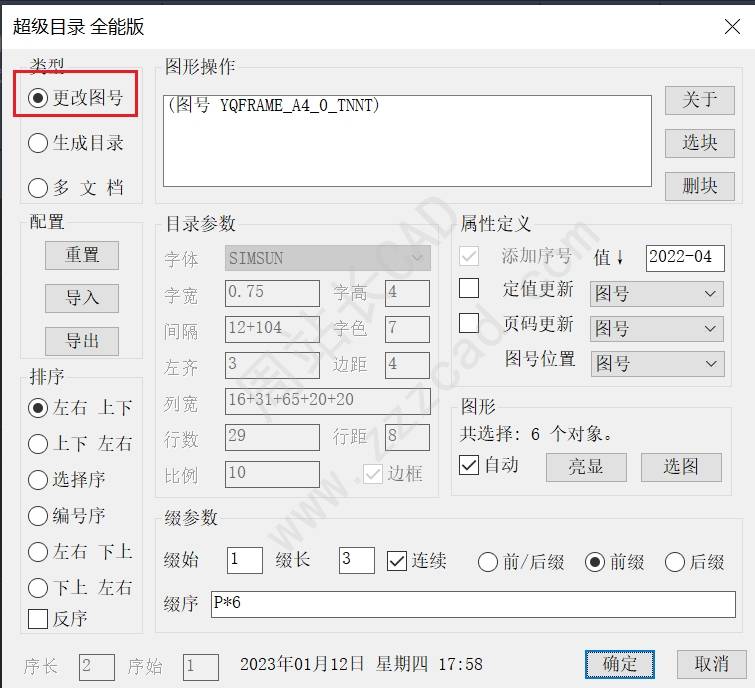

弹出超级目录,选择更改图号;

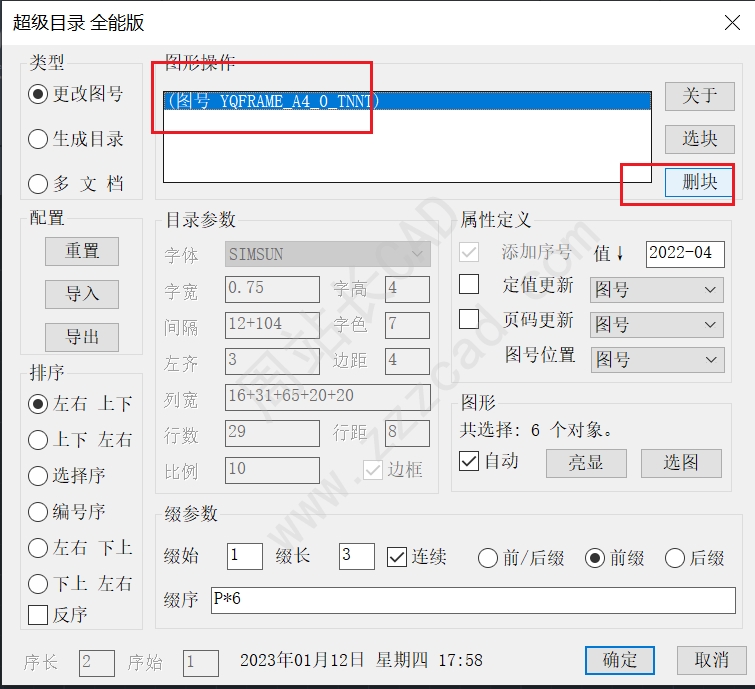

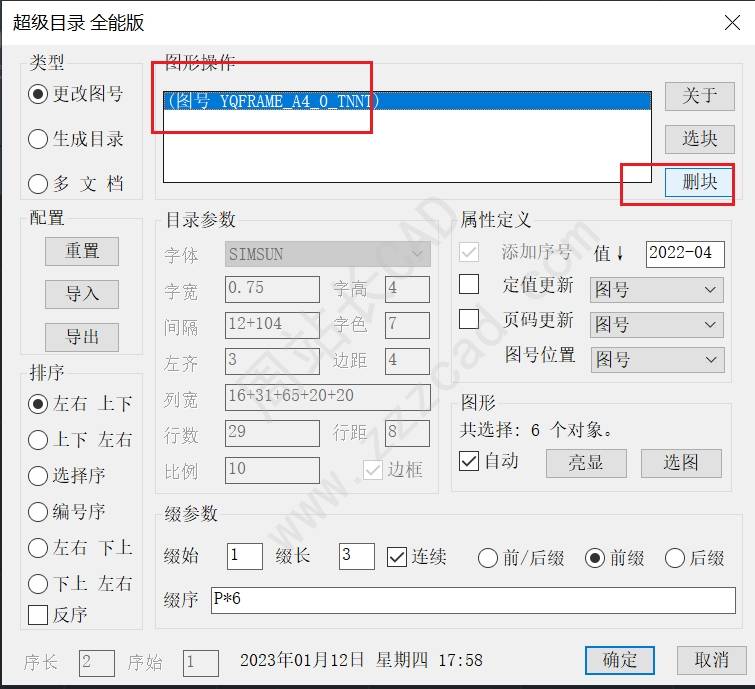

将现有图块删除;

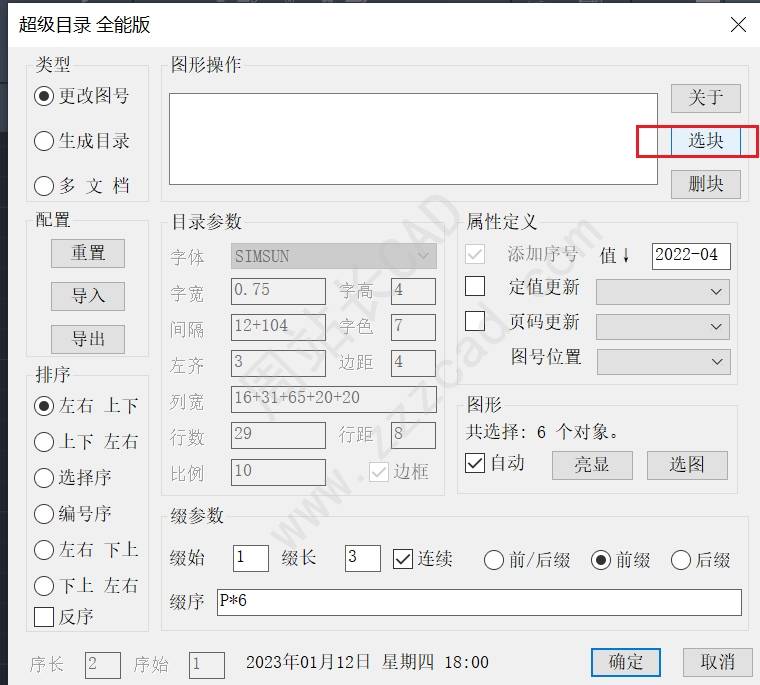

点选块;

选择属性图框块;

注:图框不是属性块就不要试了,更改不了。

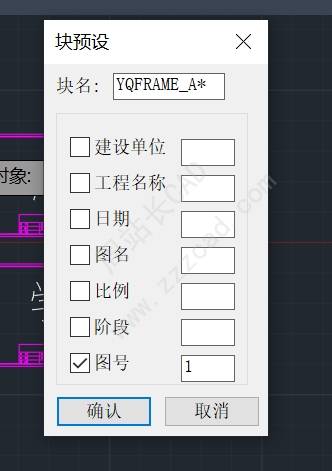

块名支持通配符,勾选图号,确定;

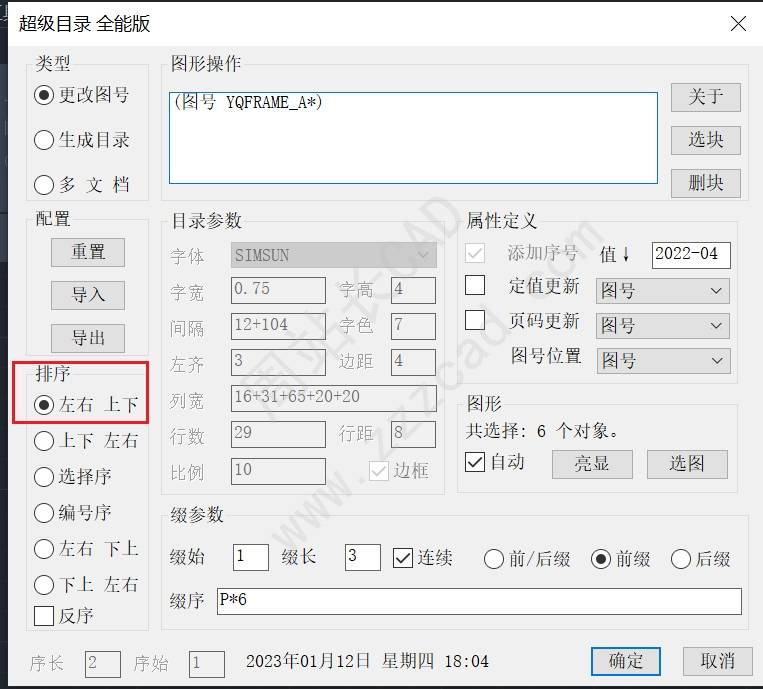

排序选择左右,上下;

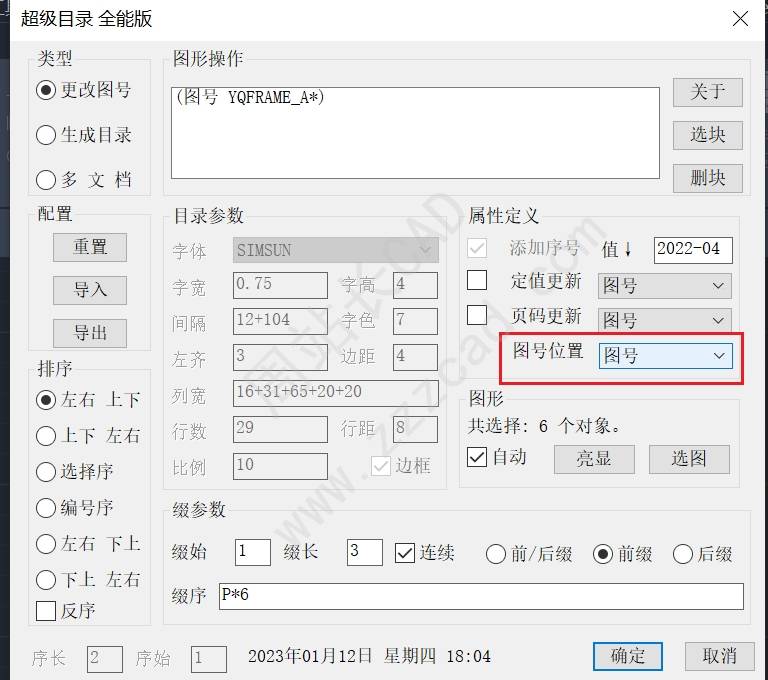

属性定义位置,图号位置一定要选图号;

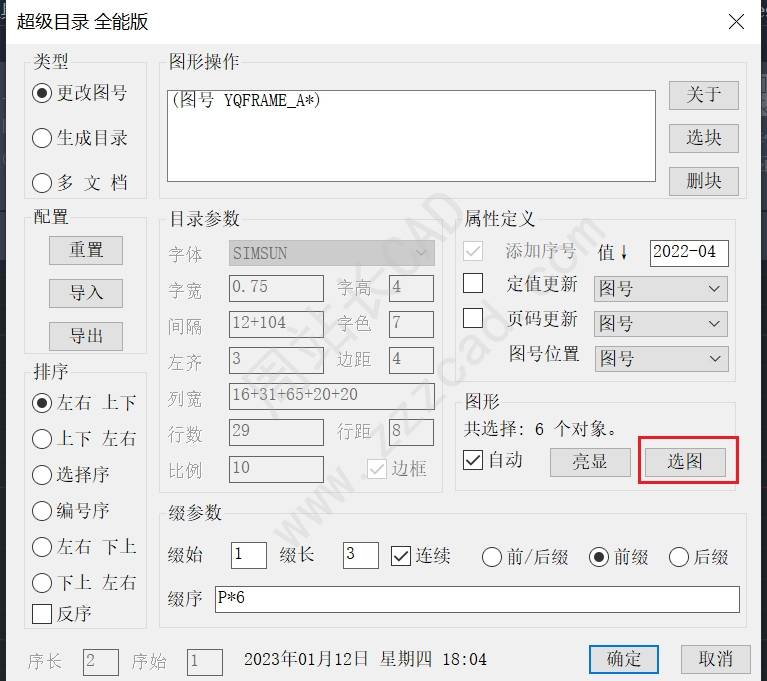

图形可以勾上自动或者选图,我一般直接选,自动可能不放心;

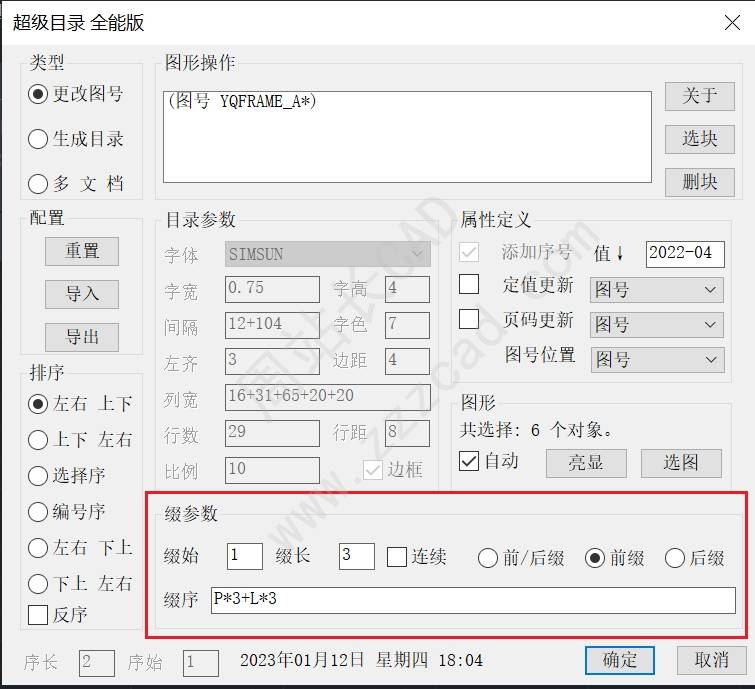

最终重要的就是缀参数设置;

缀始就是从什么开始,比如001,那就填1;

缀长就是保留多少位,比如001,就是3;

连续,因为我这里编号是P001、P002、P003、L001、L002、L003,不是连续的,所以不要勾选;

不管是P还是L,都是前缀,所以勾选前缀;

缀序就是编号规则,这里P*3+L*3代表前三个是P开通,后三个是L开通,中间+号分割。

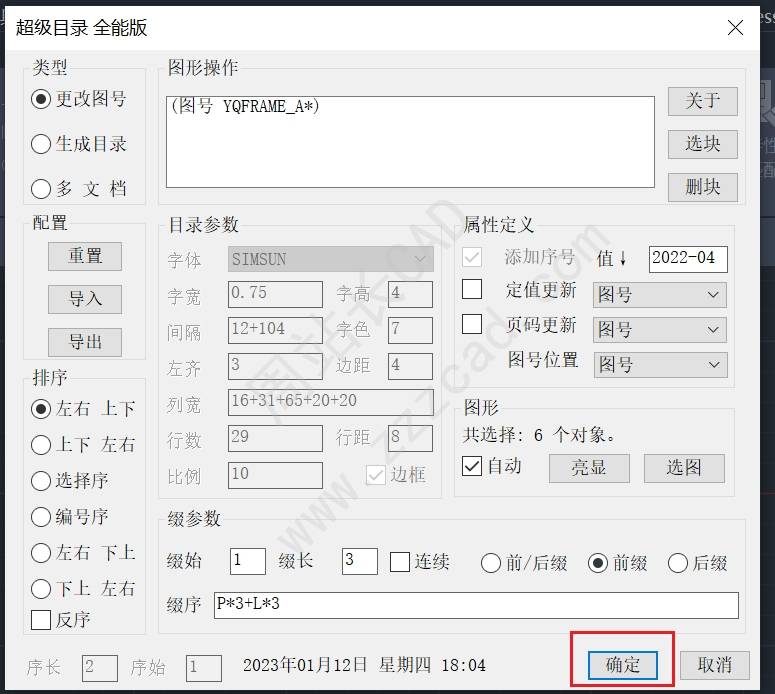

确定就可以图号更改完成;

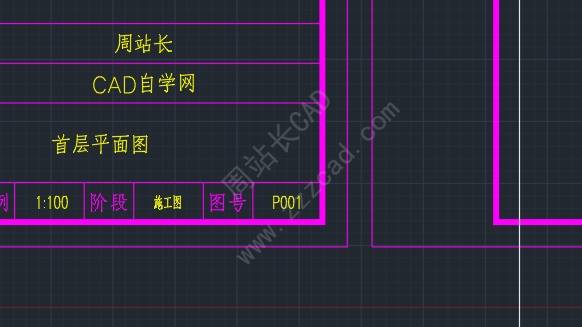

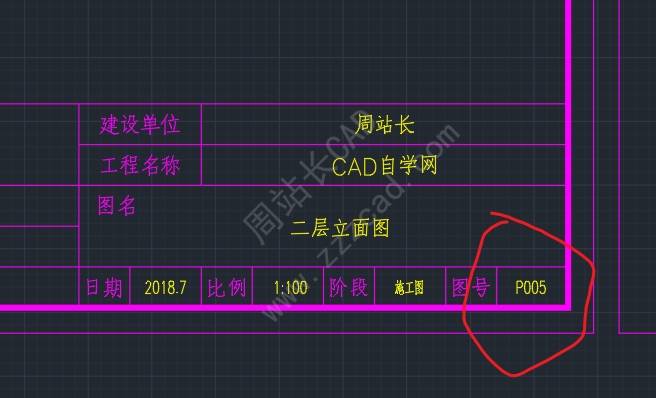

可以放大看下,第一个P001,依次P002、P003;

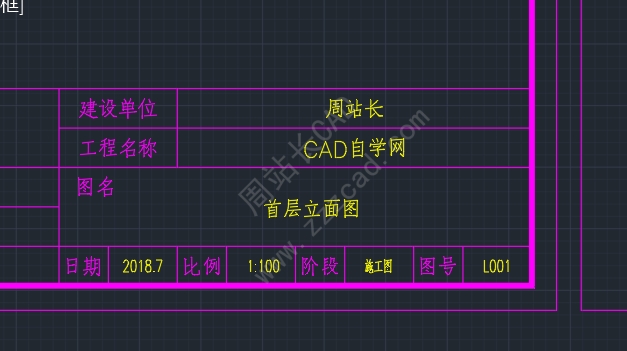

第四个L001,依次L002、L003;

完。
