利用CAD超级目录插件一键自动生成CAD图纸目录

前面我们分享了批量更改CAD图号的方法(点击查看),今天我们仍然利用CAD超级目录插件,链接:点击下载,看下如何批量生产CAD图纸目录。

比如下面这12张图纸;

注:要求上面6个在一个目录,下面6个在一个目录。

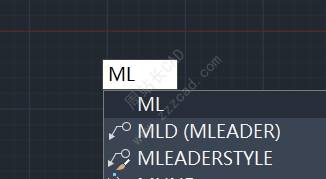

输入ML回车;

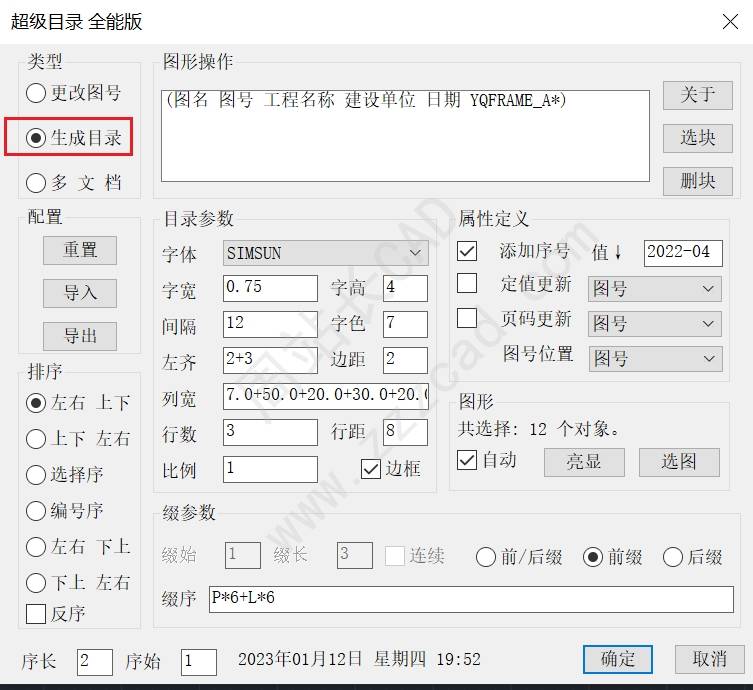

选择生成目录;

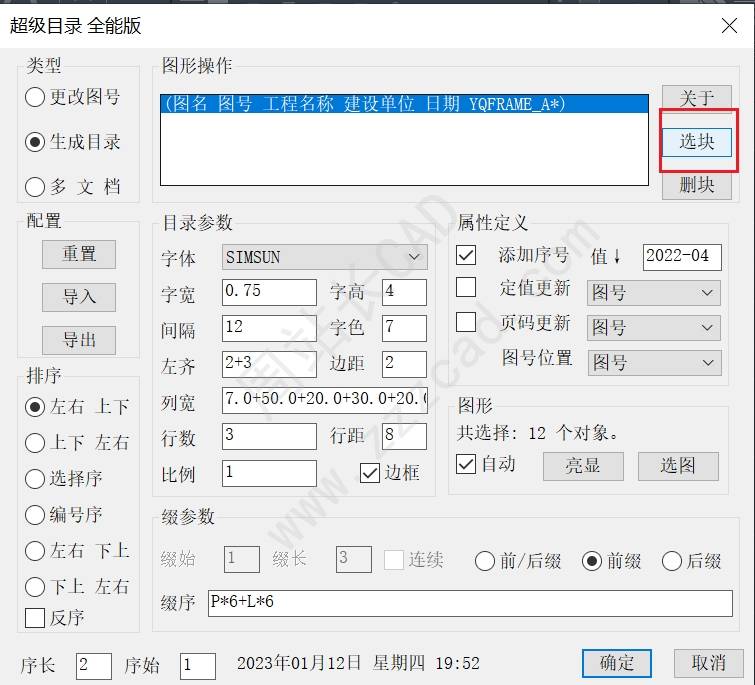

点击选块;

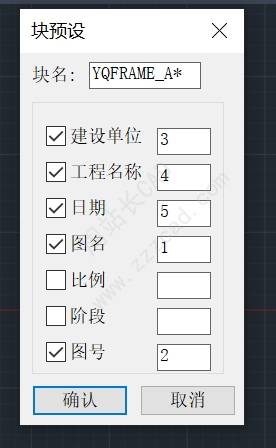

按顺序选择目录字段,确定;

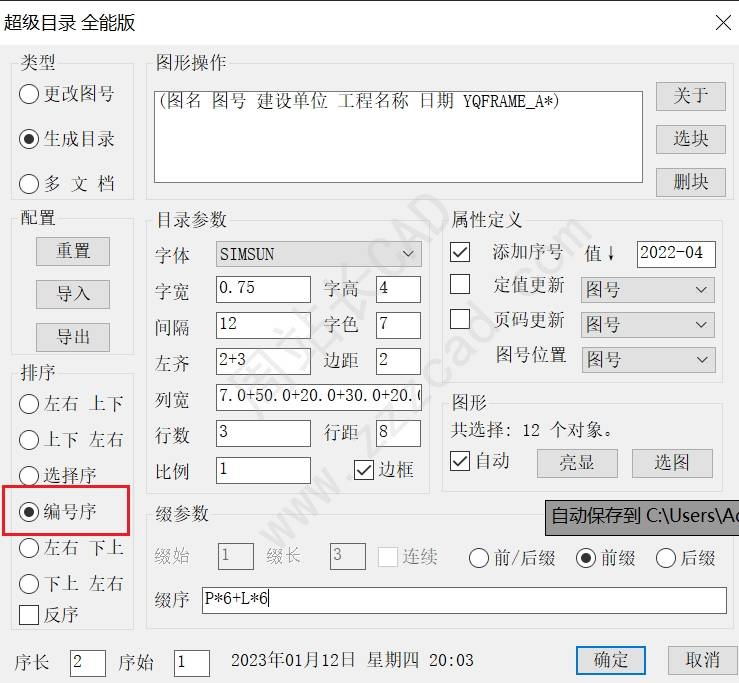

排序可以直接选择编号序,就会按我们编号顺序生成目录;

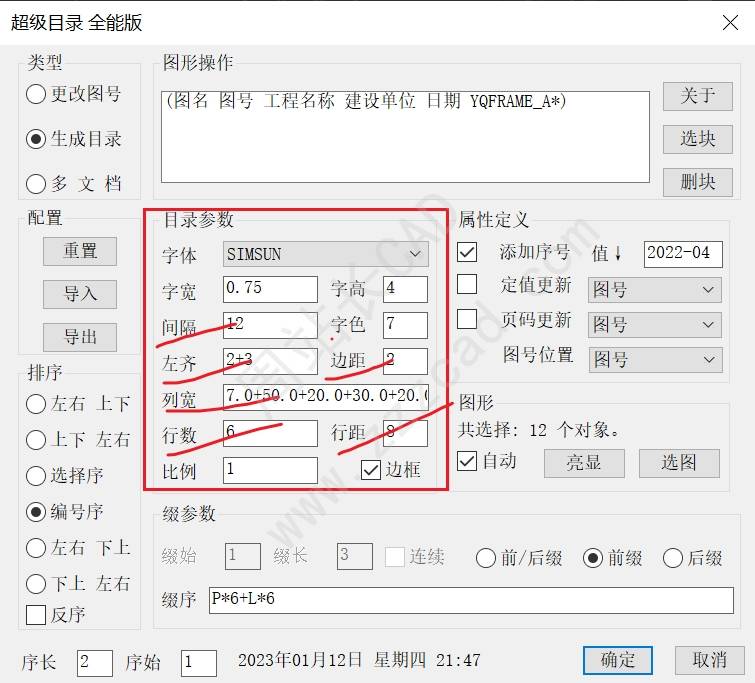

然后就是目录参数的设置;

注:下面我们主要看下打勾的6个参数,其他很好理解。

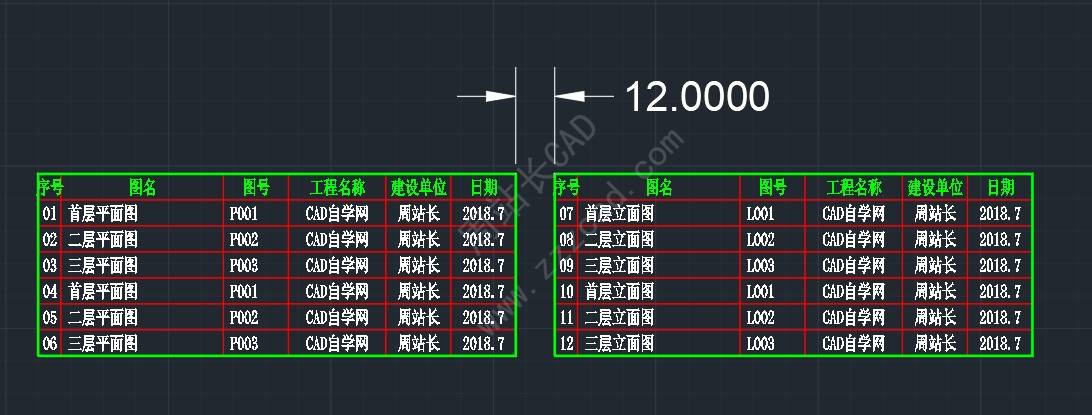

间隔:

左齐2+3代表第2,3列左对齐,其他默认居中对齐;

边距:就是左对齐离边线的距离;

列宽:包括序号共6个,每列用+连接;

行数6代表6行之后就会换一个表格;

行距就是行间距,很好理解;

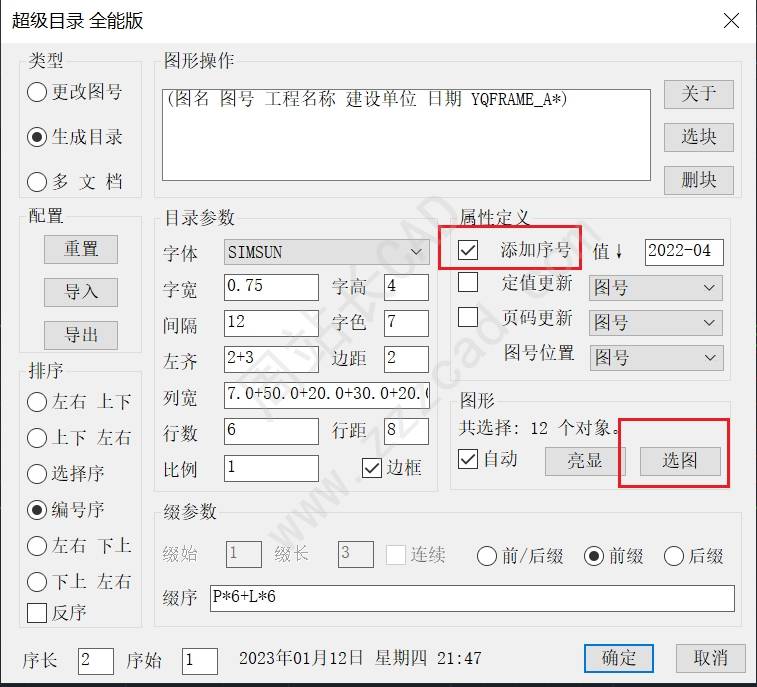

添加序号勾上,然后点击选图;

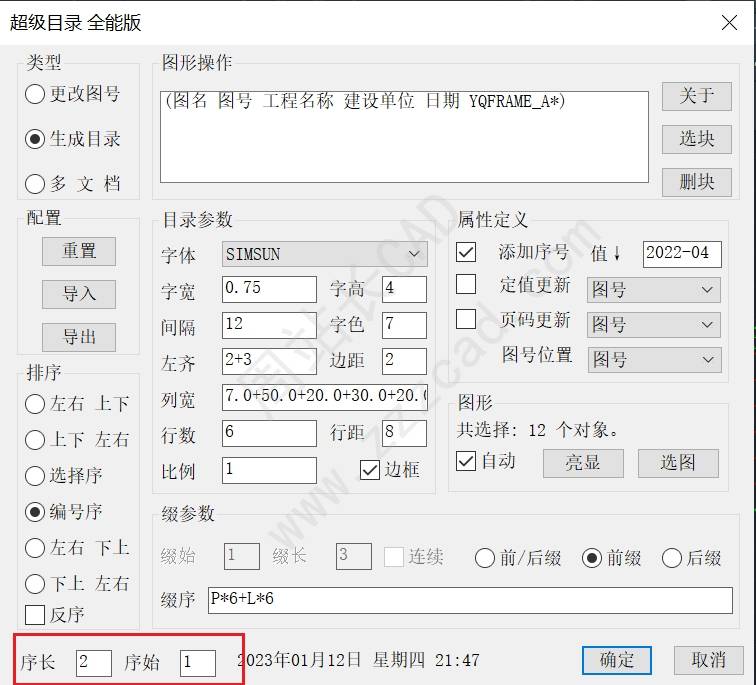

选择序长和序始,就是序号的位数和起始数;

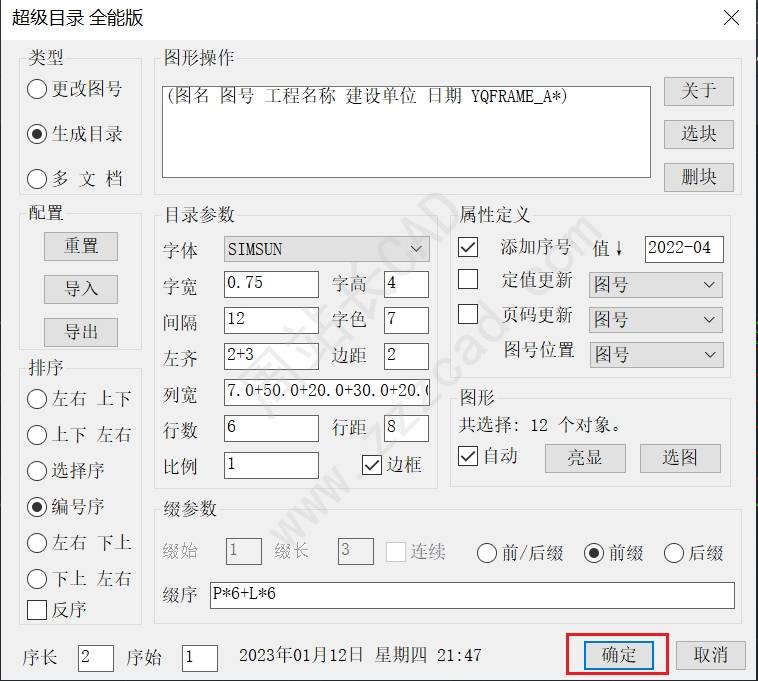

最后点击确定;

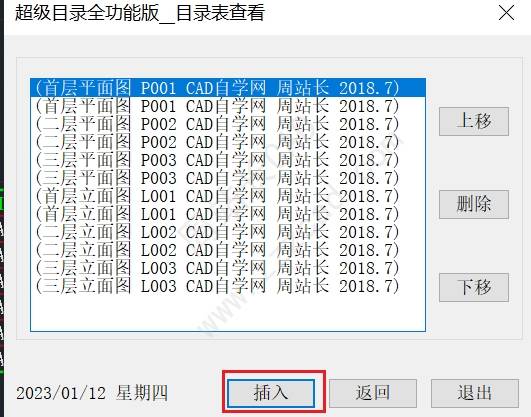

点击插入;

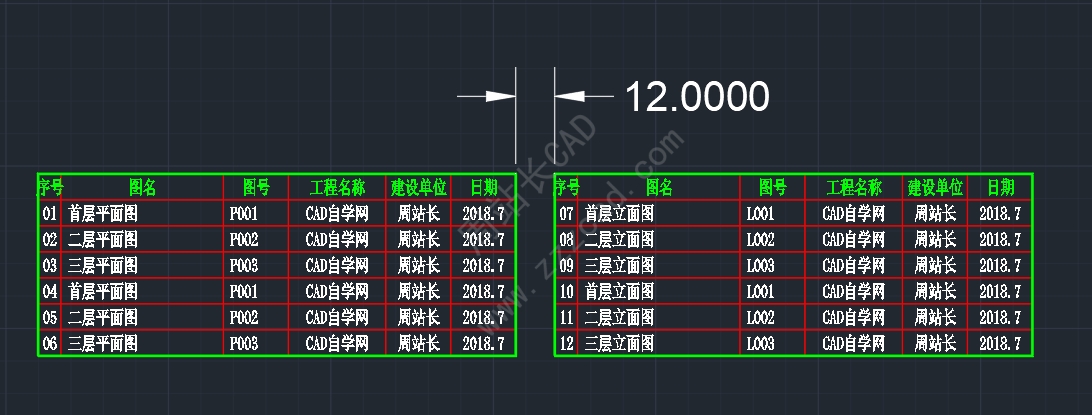

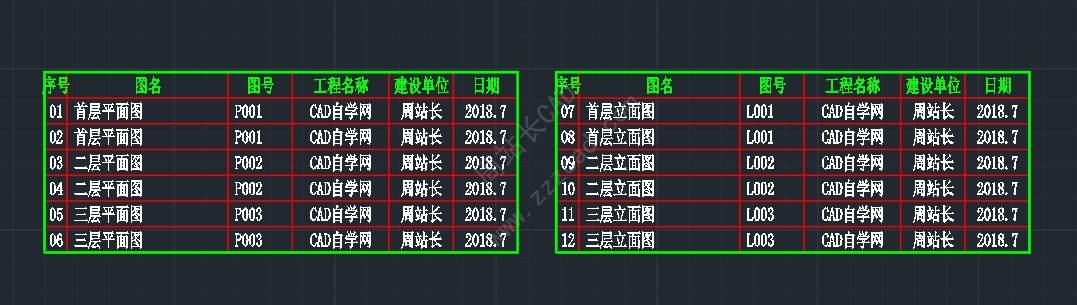

如图:

更多操作后面继续分享。
