AutoCAD Mechanical粗糙度符号无法改变颜色怎么办?

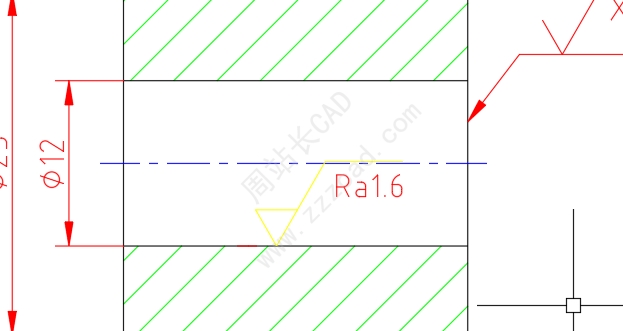

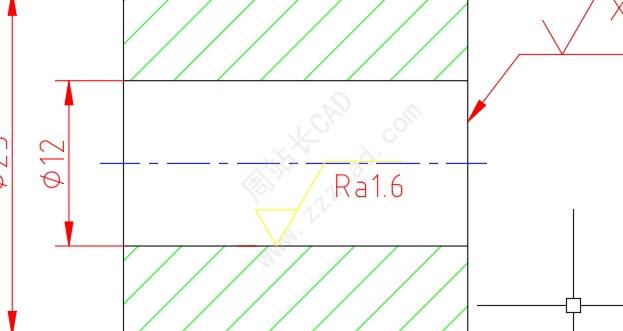

如上图这个符号的颜色是黄色,怎么改成红色或者随图层?

造成以上问题的原因是由于表面粗糙度和焊接符号的颜色不随图层变化而变化,因为符号线条颜色是整个GB标准的设置,不属于粗糙度符号或焊接接头符号的范围。

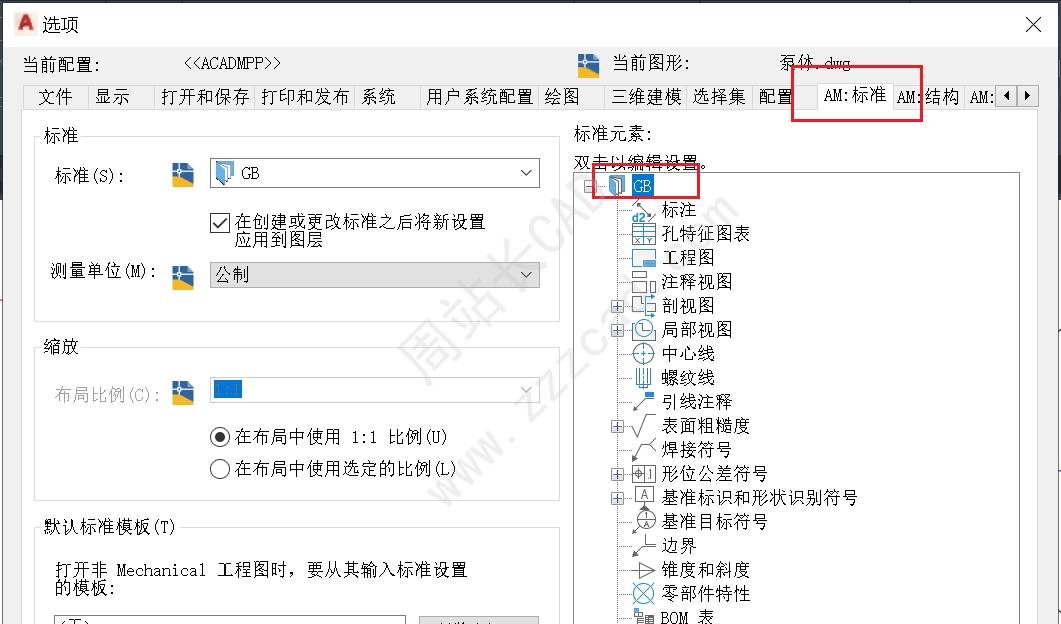

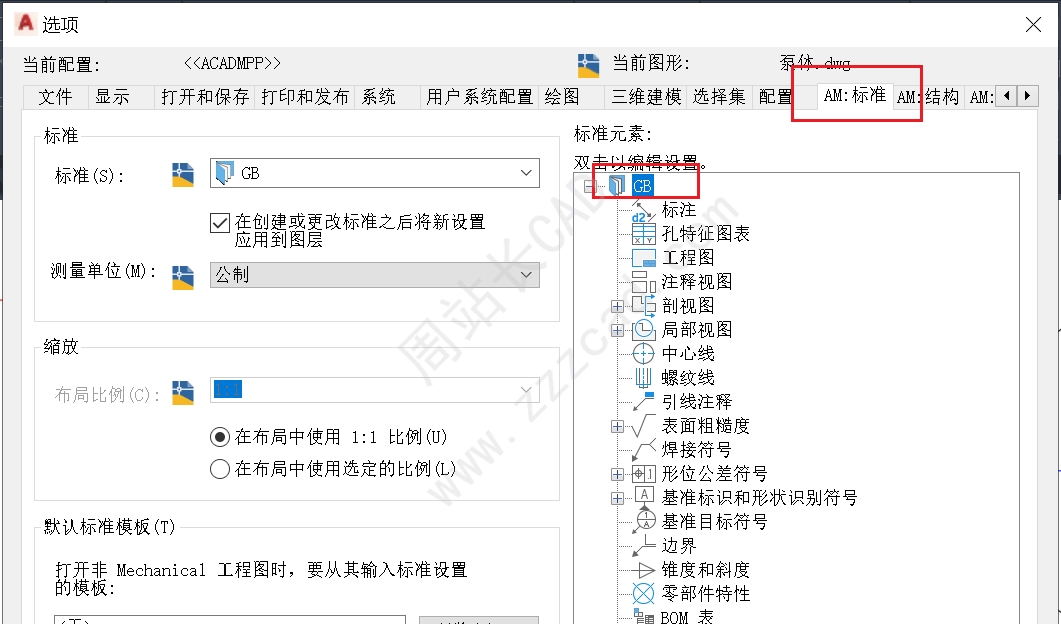

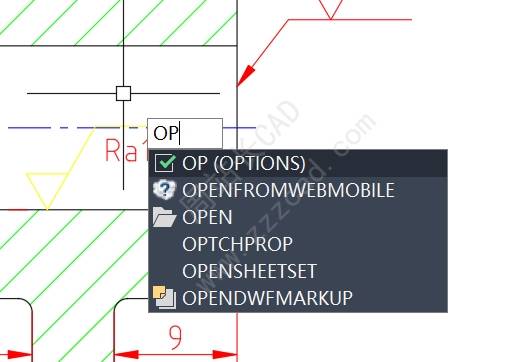

输入op——空格,进入选项设置,选择AM:标准选项卡,在右侧“标准元素”的框架下,双击“GB”两个字;

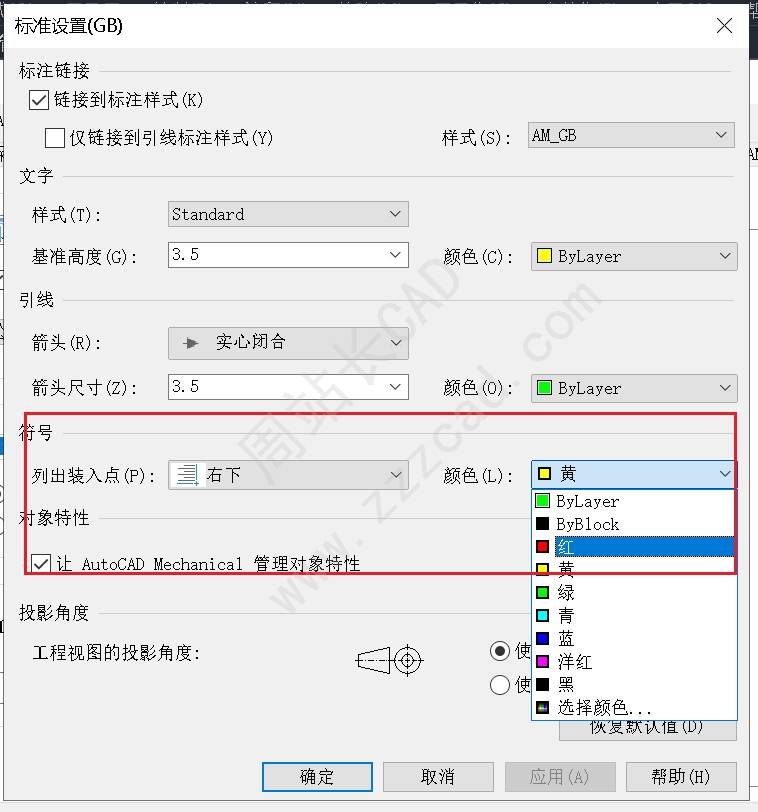

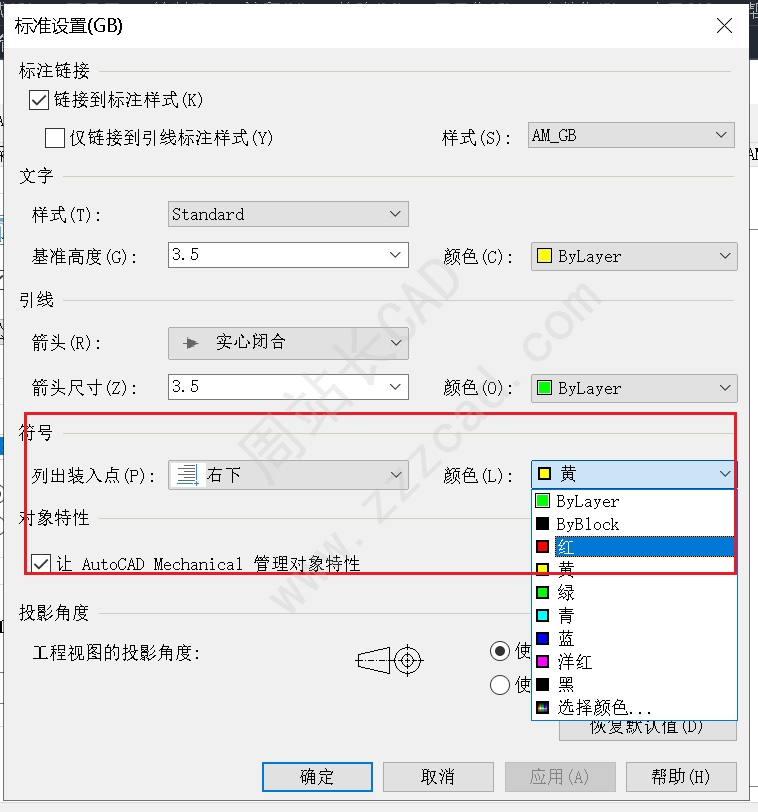

在弹出的“标准设置(GB)”对话框中选择“符号”一项中颜色:可以随意自定义或者直接“Bylayer”即可。

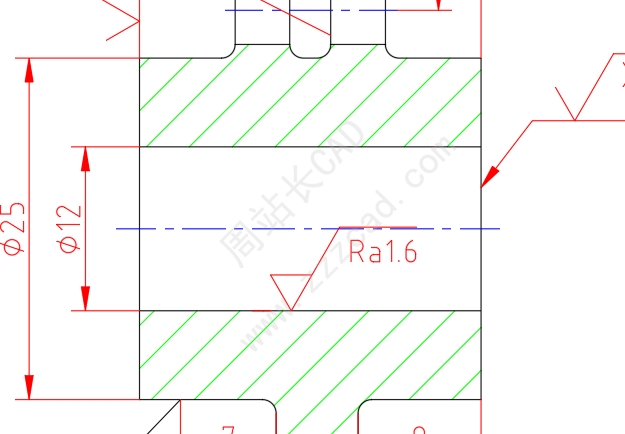

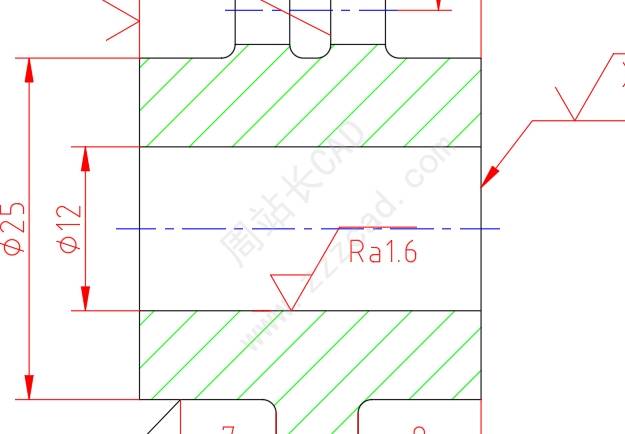

最终如图。

完,感谢阅读。
