AutoCAD Mechanical图框怎么在左上角添加一个反转图样代号

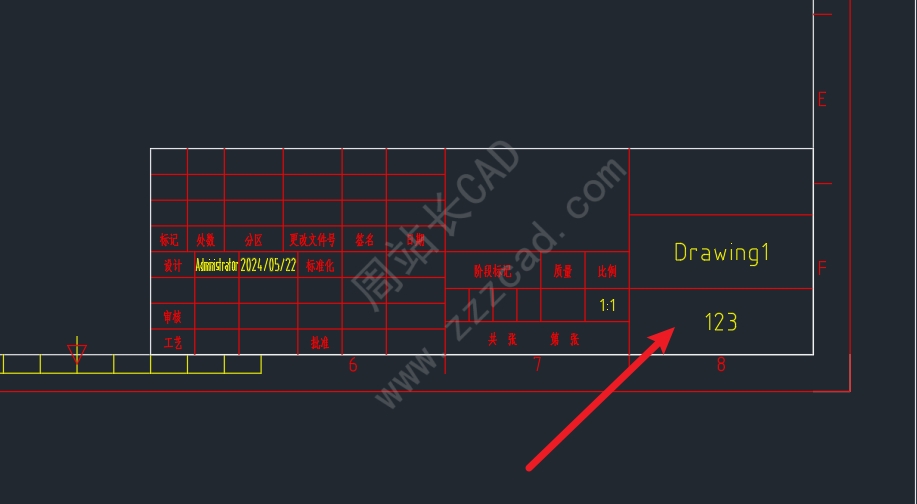

正常情况下我没用AutoCAD Mechanical插入图框图样代号在右下角,如图:

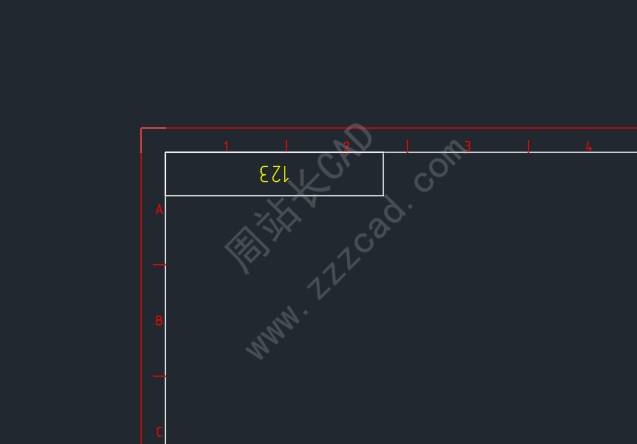

有时候为了装订后方便查询,我们会在左上角添加一个文字反转图样代号,如图。

怎么做的?

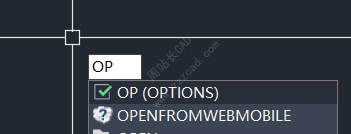

输入OP回车;

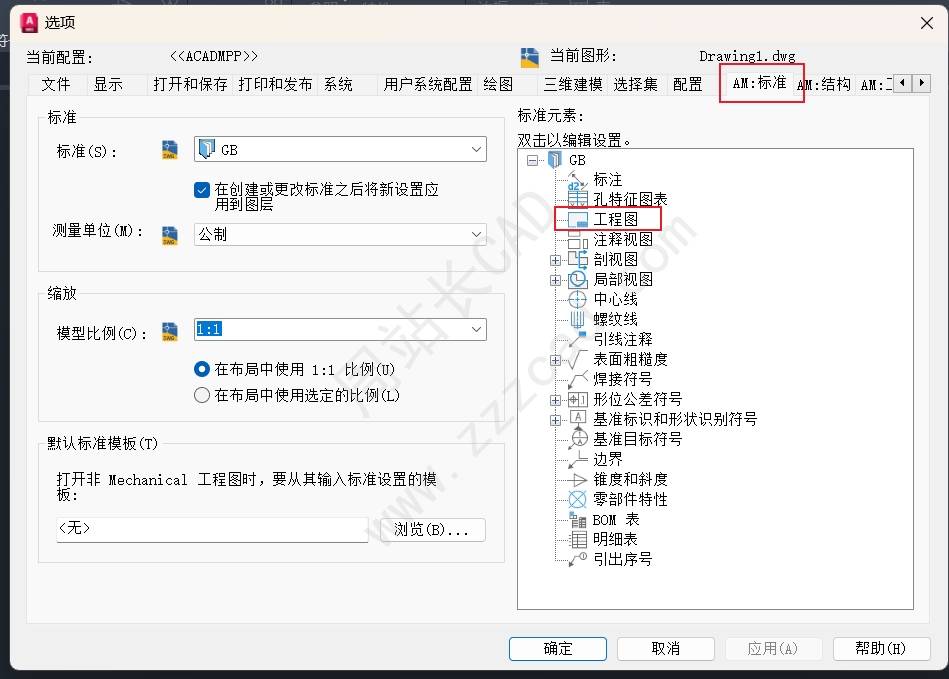

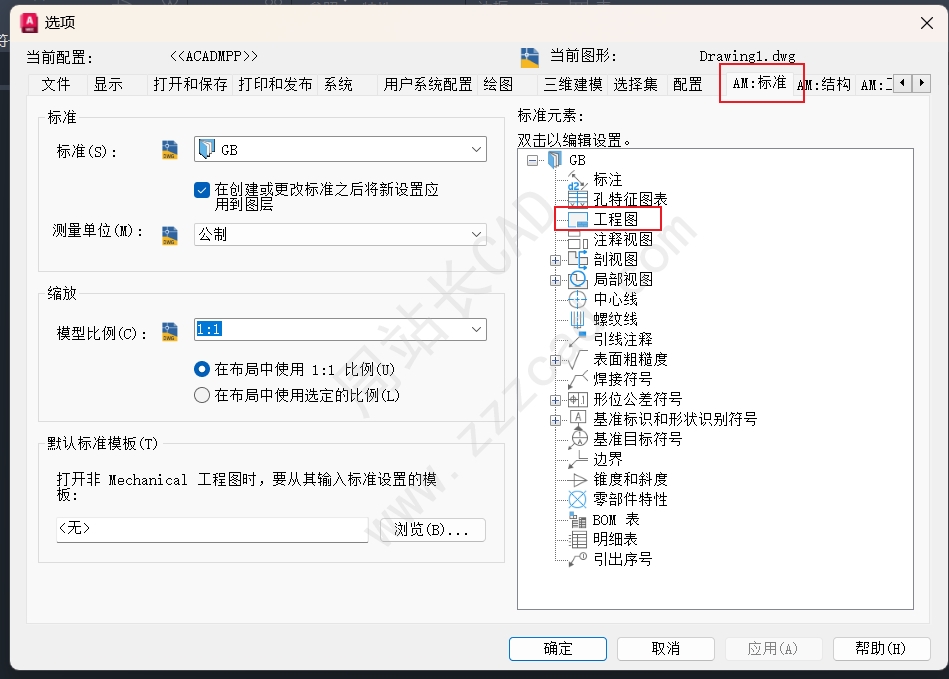

选择AM:标准,GB中双击工程图;

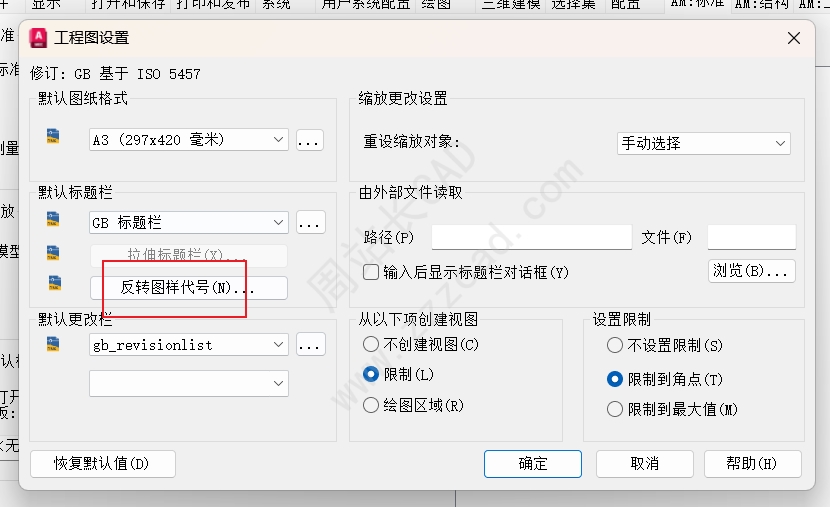

点击反转图样代号;

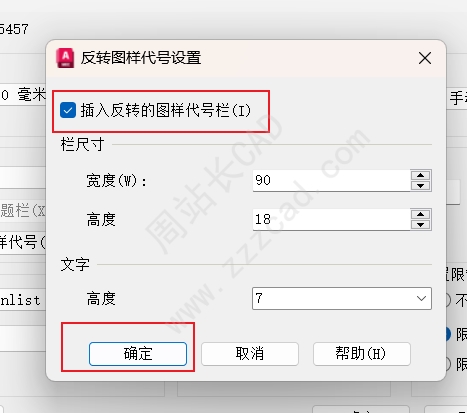

勾上插入反转的图样代号栏,确定;

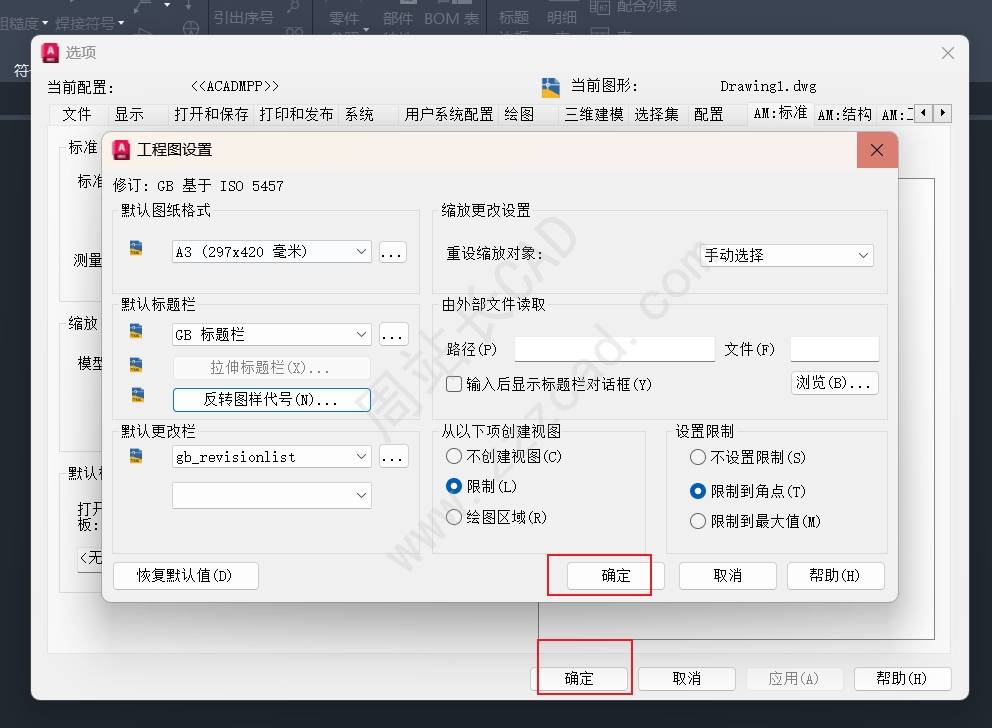

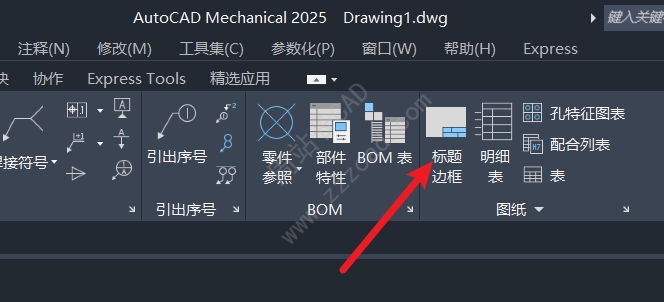

确定,确定,再插入图框即可。
