AutoCAD Mechanical带角度的十字中心线怎么用

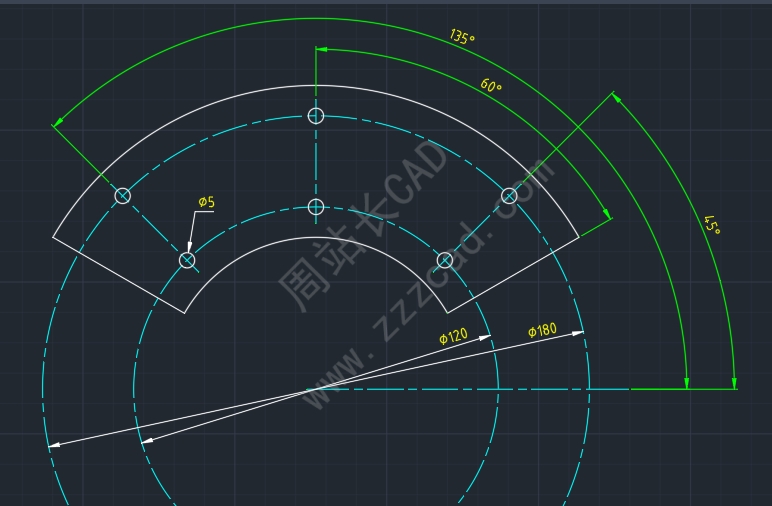

以上图为例,讲解AutoCAD Mechanical带角度的十字中心线怎么用,下面我们来看看上图中的孔及一些中心线如何快速画出。

步骤:

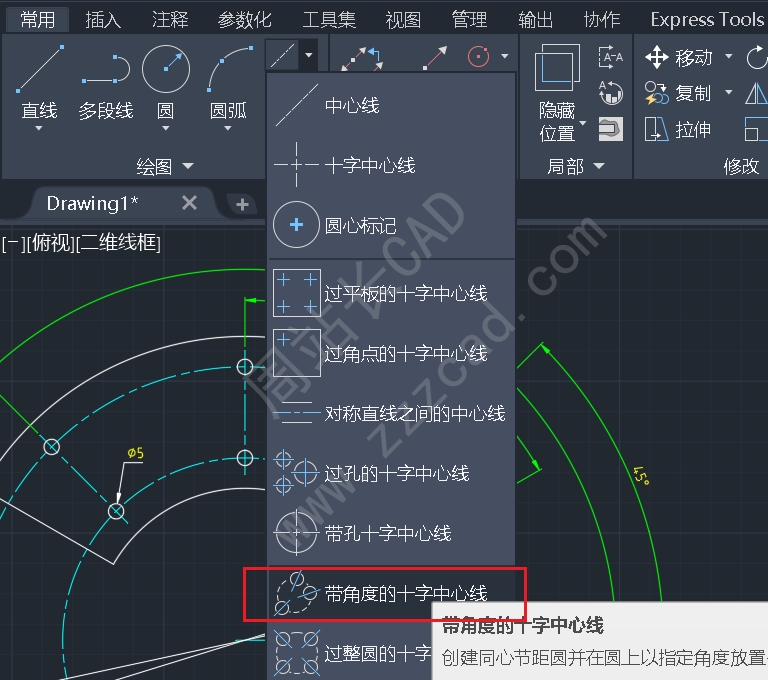

点击带角度的十字中心线;

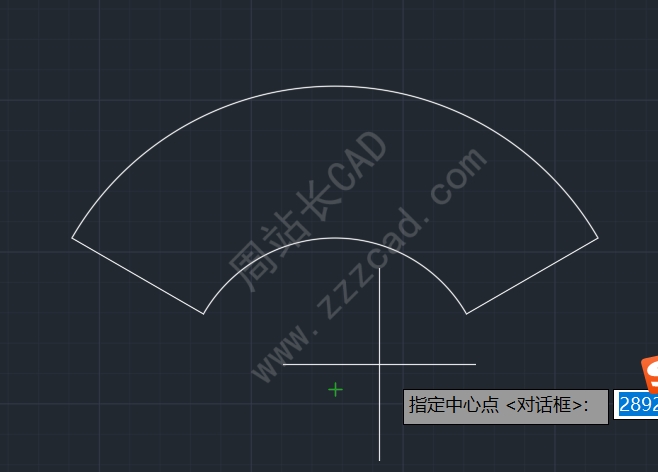

提示指定中心,就是圆弧的圆心;

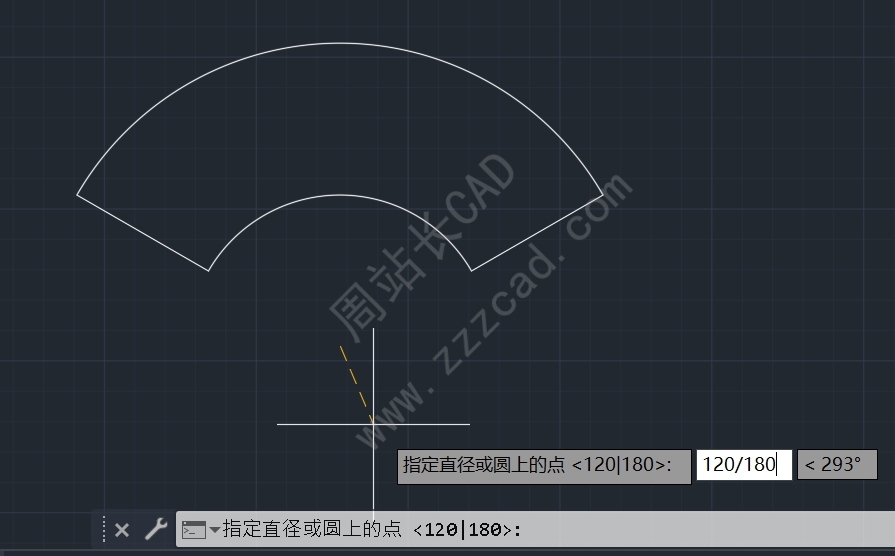

提示指定直径,也就是图中直径120,180的圆,可以一次性输入2个,格式120/180;

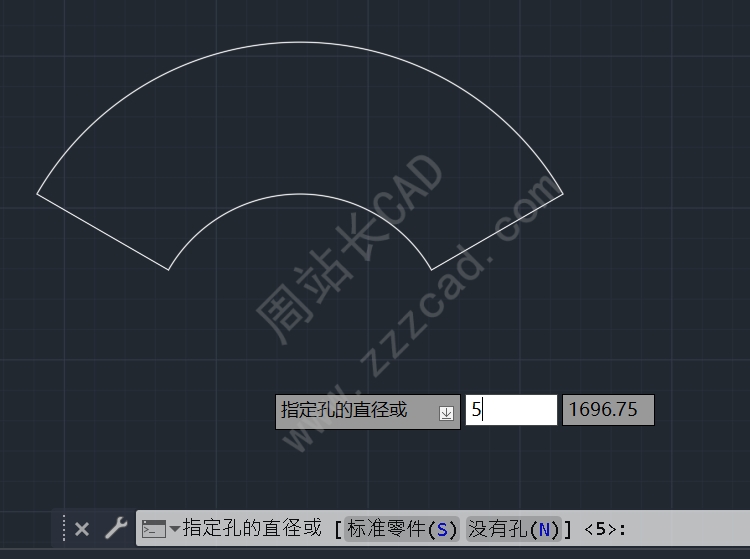

提示指定孔的直径,输入5即可;

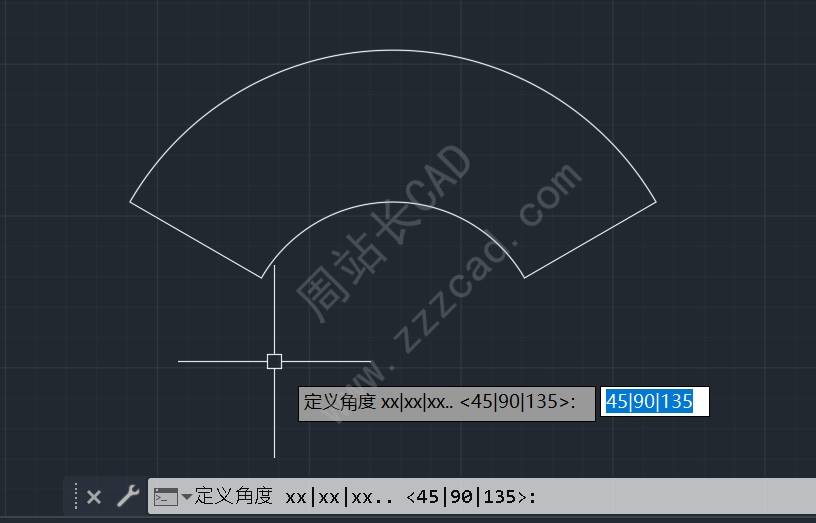

提示定义角度,输入45/90/135回车;

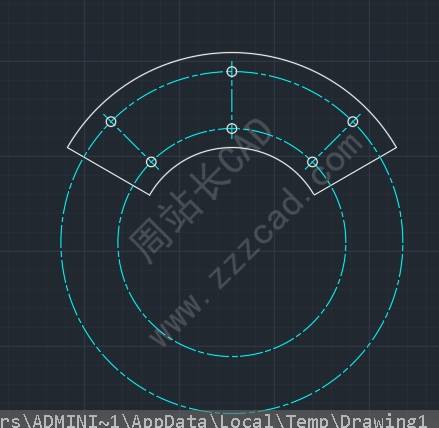

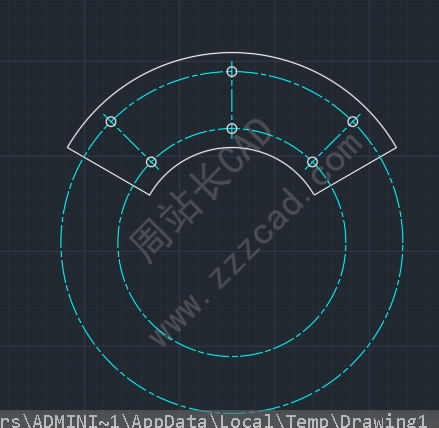

即可绘制完成。
