AutoCAD mechanical过孔的十字中心线和带孔的十字中心线命令怎么用

今天我们再来看下CAD机械版中比较简单的两个中心线命令：过孔的十字中心线和带孔的十字中心线。

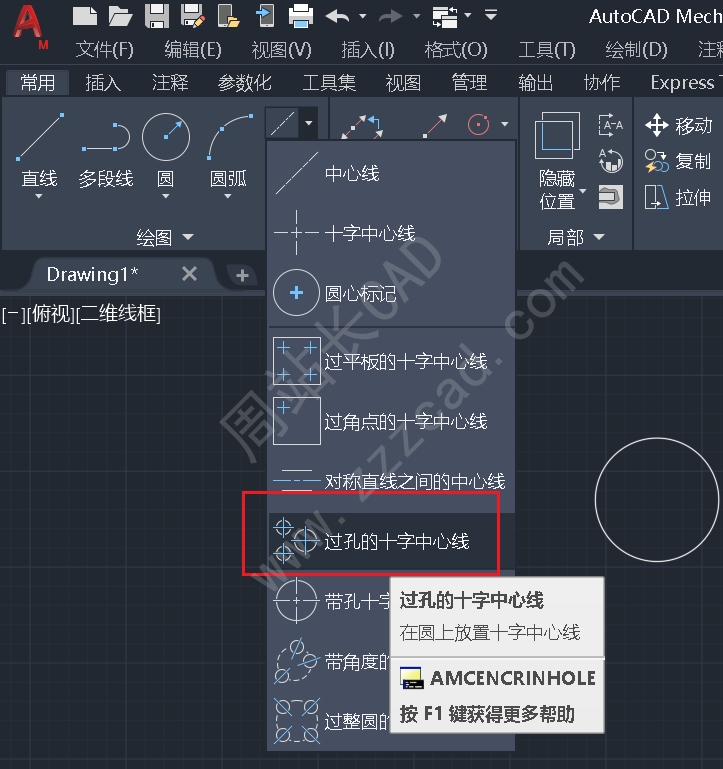

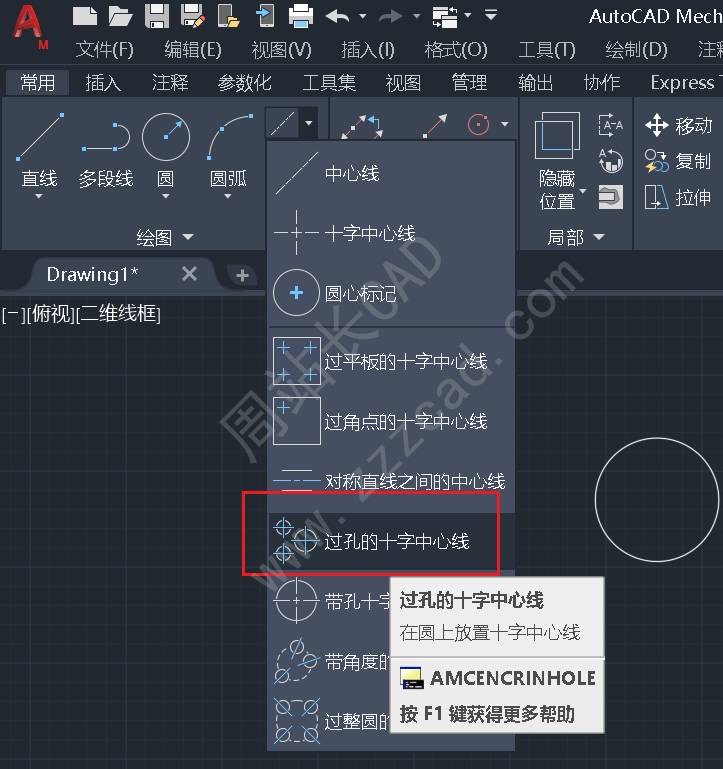

先来看下过孔的十字中心线：

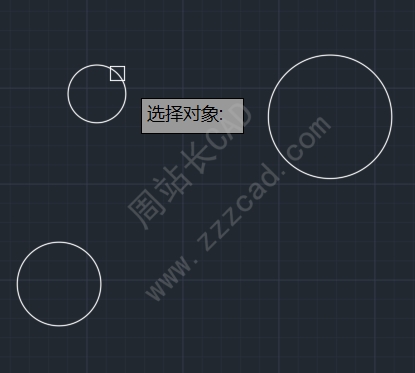

这个命令对于绘制圆的十字中心线非常方便，可以单个绘制；

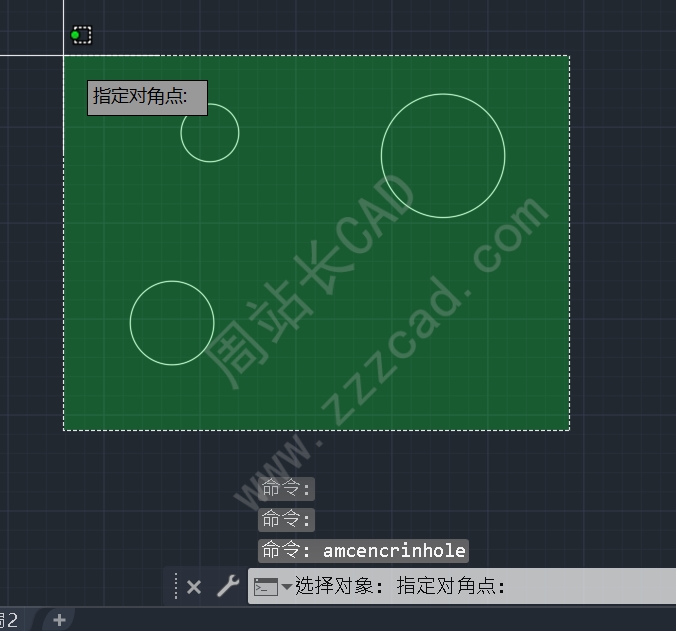

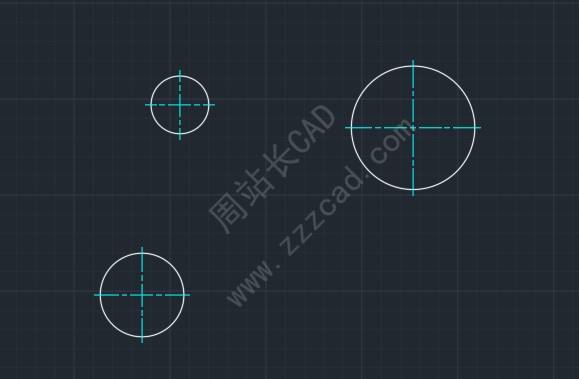

也可以批量绘制；

注：单个绘制和十字中心线命令类似，十字中心线需要指定端点，这个不需要，只需要拾取圆即可。

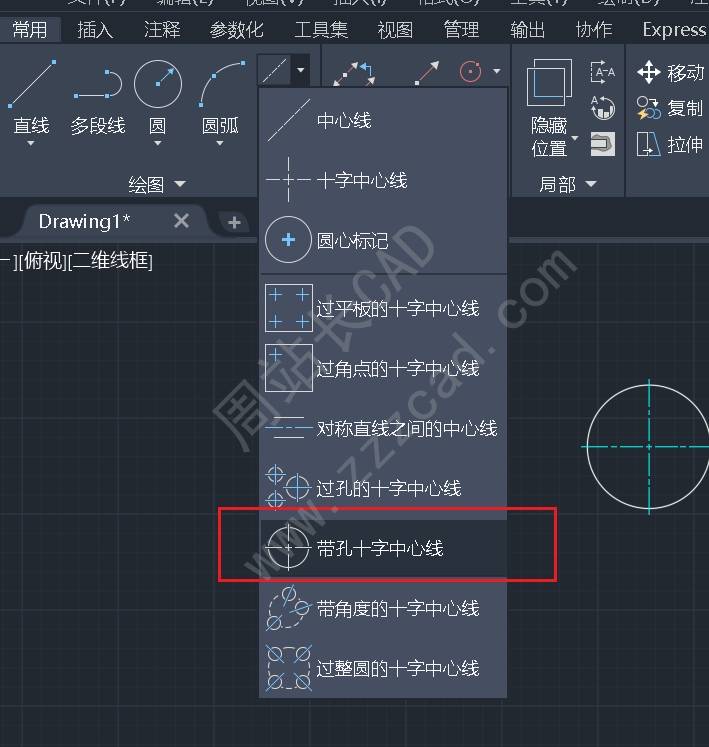

再来看下带孔的十字中心线：

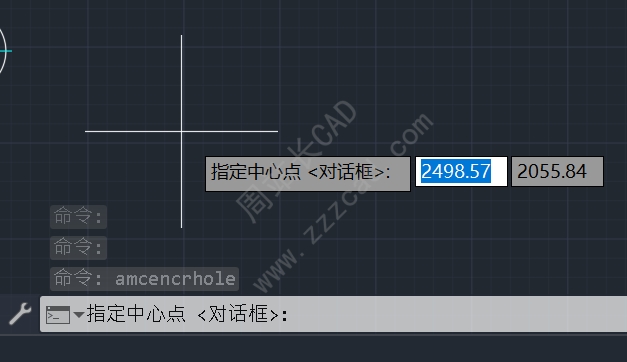

提示指定中心点，任意指定一点或输入坐标；

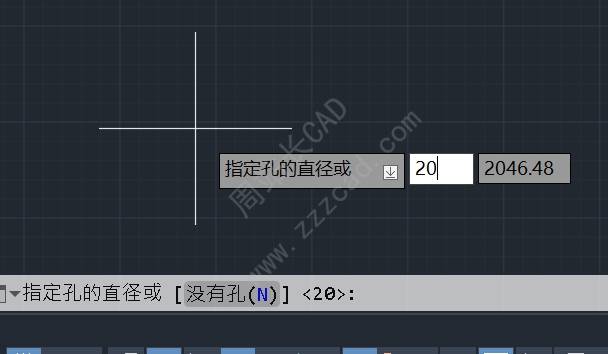

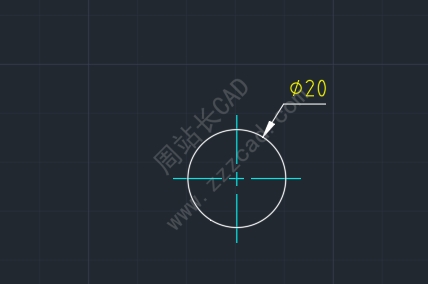

提示指定孔的直接或无孔；

注：无孔的功能和十字中心线效果一样。

完，感谢阅读。
