CAD答疑 | CAD中怎么选中所有半径相同的圆?

有粉丝朋友,后台留言问,对象选择的问题。为便于这位粉丝朋友,更直观、明了的精准得答。同时,也便于有同样问题的粉丝朋友们,有所参考,故推文给出解决方案。

粉丝朋友问:

同样的圆孔怎么全选?图太大如何多选?

解决方法:

使用过滤选择命令fi。

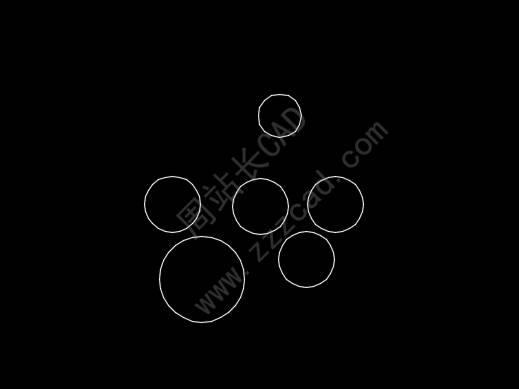

以下图为例。

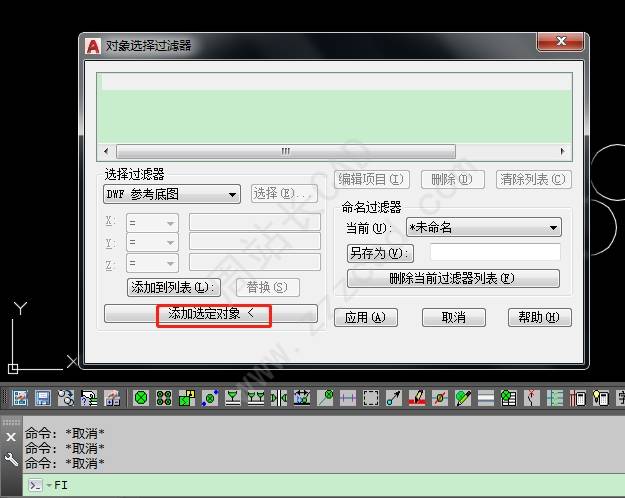

命令行输入fi,在弹出的对象选择过滤器窗口中,单击添加选定对象。

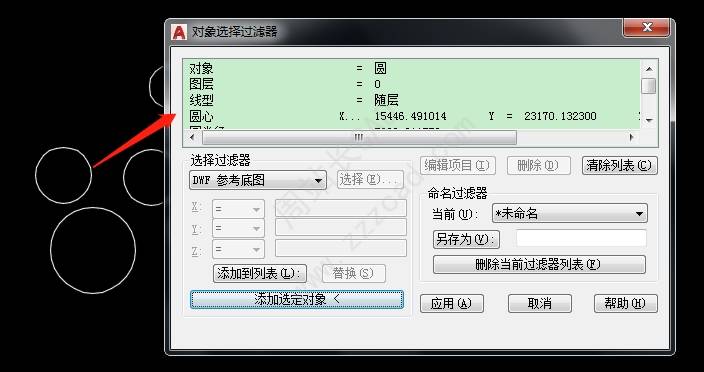

选择其中一个圆,随之,圆对象的内容列表便会出现在窗口中。

由于我们只要半径相同的圆,所以,要删除一些内容。选择内容,并单击删除。

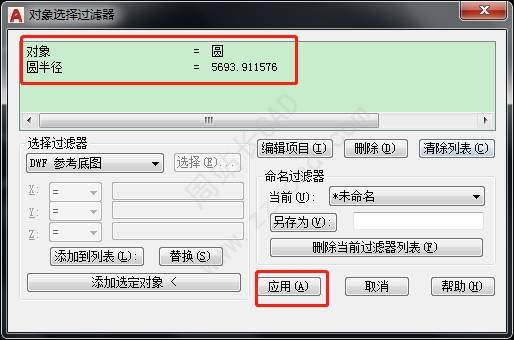

最后,只保留对象圆和圆的半径,两个选项。然后单击应用。

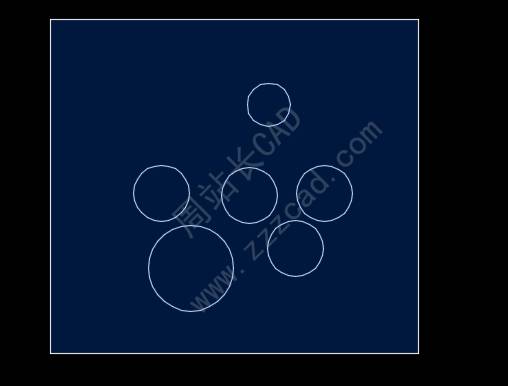

在图中框选范围。单击右键,便可得到所有同半径的圆。

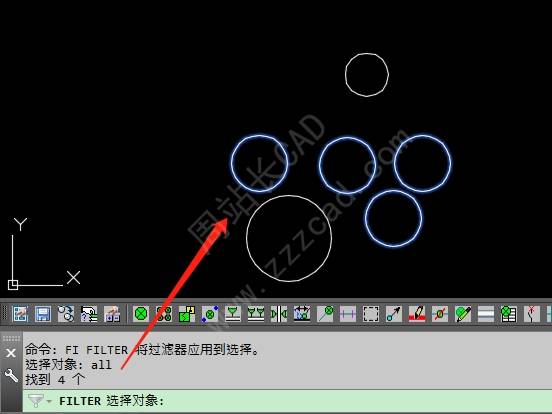

但是,文档内容过多时,不需要进行框选,直接命令行输入all,则会全选。则会得到文档中所有同半径的圆。



完。
