利用AutoCAD Mechanical快速绘制剖切线和剖面符号
如上图,这个剖切线和剖面符号怎么画？CAD机械版里绘制起来特别方便，下面我们看下具体步骤： 执行剖切线命令； 方法1：功能区：常用，局部，剖切线； 方法2：菜单栏：绘制，剖切线； 提示指定点，我们输入V打开可见性，设置箭头，直线、名称、平面名称显示与否； 注：箭头，直线、名称、平面名称含义如图。 我们可以通过切换来开关箭头，直线、名称、平面名称显示与否; 同理将直线的可见性改成无； 名称的可见性打…...
周站长- 0
- 0
- 7.4k
-
AutoCAD mechanical中心线和十字中心线命令怎么用？
通用版的CAD在画中心线的时候需要先设置线型，再画，而CAD mechanical机械版提供了这两个命令，在绘图菜单中心线里，如图： 注：中心线快捷键是CL，十字中心线快捷键是CS。 比如我要画下图中心线； 左边可以用中心线CL命令； 输入CL回车； 指定起点； 指定终点； 绘制完成。 右边圆可以用十字中心线命令CS； 输入CS回车； 指定中心线点； 指定端点； 绘制完成。 细心的同学可能会发现，…...- 周站长
- 0
- 0
- 7.2k
-
AutoCAD Mechanical焊接符号和焊接表示法怎么用
如果你需要对某个零件进行焊接标注，在通用版CAD中就相对麻烦了，这里给大家介绍下机械版CAD中的焊接符号和焊接表示法标注怎么用？ 以下图为例： 点击注释，符号，焊接符号； 选择装入对象； 指定起点； 指定下一点； 再次提示指定下一点，直接回车； 按要求进行设置后，点击确定； 接着标注焊接表示法； 点击注释，符号，焊接表示法； 选择角焊缝； 输入焊缝宽度回车； 指定插入点； 指定方向，单击； 同理标…...- 周站长
- 0
- 0
- 6k
-
AutoCAD Mechanical粗糙度符号怎么标注？
在通用版CAD中如果我们需要标注粗糙度符号比较麻烦，我们还需要建立粗糙度符号属性块，每次调用时插入，而机械版CAD中提供了粗糙度符号标注，如下图我们来看下怎么标注。 点击注释，表面粗糙度符号； 选择装入的对象； 指定起点； 提示指定下一点，这时我们只需要在装入对象表面标注，直接空格即可； 提示选择边，在装入对象上方任意点击一点即可； 空格后按如图设置即可； 确定后即可标注完成； 至此还有颜色不对，…...- 周站长
- 0
- 0
- 4.9k
-
AutoCAD Mechanical工程图模板设置及图框调用教程
本文着重讲Autocad Mechanical工程图模板的设置及图框、标题栏如何调用。具体步骤如下： 步骤一: 首先打开CAD Mechanical界面，如图1所示； 图1 CAD打开界面 步骤二: 然后新建几种常用图层，具体操作不做介绍。 步骤三：进行CAD的系统选项设置，通过输入“OP”命令，弹出选项设置对话框，如图2所示，点击顶部标准菜单栏，选择GB标准，然后对常用的“标注”、“工程图”、“…...- 周站长
- 0
- 0
- 4.1k
-
AutoCAD Mechanical机械版怎么改成经典界面模式
之前我们分享了AutoCAD 通用版怎么改经典界面：点击查看，但是AutoCAD mechanical机械版工具菜单里没有工具栏，无法调出工具栏，如图： 那怎么办？ 这里只需要简单的命令即可，跟着步骤设置一下吧。 1、点击下图箭头，显示菜单栏； 2、点击工具菜单栏，选项板，将面板取消选中； 3、复制 (command "toolbar" "标准" &qu…...- 周站长
- 0
- 0
- 2.7k
-
AutoCAD Mechanical怎么标注基准标识符号和形位公差符号
在CAD通用版中我们可以通过TOL快捷键标注形位公差，但基准标识符我们需要自己手动画，尽管CAD通用版有形位公差标注功能，但是很不方便，下面我们以下图为例，介绍一下机械版CAD中基准标识符和形位公差标注方法。 点击注释，基准标识符； 选择需要装入的对象； 指定起点； 指定下一点； 再一次提示指定下一点，我们直接回车； 设置下基准符号确定； 绘制完成； 点击注释，形位公差； 选择装入对象； 指定起点…...- 周站长
- 0
- 0
- 2.7k
-
利用AutoCAD Mechanical制作装配图引出序号及明细表
机械装配图中一般需要进行零件标注和明细表制作，如果只用引线和表格制作非常麻烦，而且修改起来更加复杂，如下图。 那有什么简单的方法？ 今天给大家介绍CAD机械版如何制作装配图明细表。 首先定义零件参照； 点击注释，零件参照； 选择参照位置，单击； 定义零件特性； 同理定义其他零件参照和零件特性； 其次引出序号； 点击注释，引出序号； 选择零件参照； 指定下一点； 指定下一点； 如果不需要继续指定了，…...- 周站长
- 0
- 0
- 1.4k
-
AutoCAD Mechanical机械版怎么切换为通用版
安装了AutoCAD Mechanical版本CAD后，如果想切换为通用版只需要一个操作即可，比如下图打开AutoCAD Mechanical软件，默认是机械版； 那如何切换为通用版本？ 输入快捷键OP回车； 打开选项对话框，点击配置，选择VANILLA，点击置为当前； 然后确定就可以切换为通用版了。 这种方法只是临时的，如果需要切换为机械版只需选择ACADMPP配置置为当前即可，此方法也适用Au…...- 周站长
- 0
- 0
- 1.3k
-
打开AutoCAD Mechanical变成普通版了怎么办
前面我们分享了软件内如何切换CAD机械版和通用版，今天一位用户问，周站长我打开AutoCAD Mechanical变成普通版了，OP快捷键，选项配置里也切换了机械版，但还是通用版怎么办？ 解决方法： 单击WIN图标，点击所有应用； 找到AutoCAD Mechanical，点击将设置重置为默认值； 点击重置自定义设置； 确定； 打开软件如图。...- 周站长
- 0
- 0
- 1.3k
-
AutoCAD Mechanical局部剖切线和锯齿线怎么用
有时候为了表达某个零件的局部细节或者将图形打断，达到图纸美观，我们经常需要用到CAD机械版里的剖切线和锯齿线，这两个命令也比较简单，今天我们来看看如图使用，如下图。 首先我们来看下局部剖视图如何绘制； 点击绘图，局部剖切线； 选择剖切起点； 通过指定下一点，下一点，把需要剖切的部分包围； 直到最后一点单击后空格； 通过BH空格进行填充； 拾取填充内部点单击； 最终如图： 再来看下断面图怎么绘制； …...- 周站长
- 0
- 0
- 1.2k
-
CAD mechanical 机械版怎么调出工具栏？
今天一位用户问我周站长，CAD mechanical机械版怎么调出工具栏啊，因为他在设置经典界面，发现工具，选项板里面没有工具栏。 这里周站长分享一个方法。 输入-toolbar命令按空格键确认。 然后输入工具栏名称，比如绘制。 注：经典界面默认有7个工具栏，分别是：绘制，修改，图层，特性，样式，标注，绘图次序。 点击显示。 即可调出绘制工具栏，其他几个同样方法调出。 调出任一工具栏后也可在工具栏…...- 周站长
- 0
- 0
- 1.1k
-
利用AutoCAD Mechanical孔特征图表生成坐标列表和孔表以及导出excel
当一个工件中有很多孔时，如果一个一个标注找坐标非常麻烦，这时我们就可以利用孔特征图表功能，他可以在工件中创建孔的坐标标注、标注这些孔的尺寸并为该工件生成孔特征图表和孔表。 如下图： 下面我们来看下具体操作步骤： OP回车打开选项对话框； 选择AM：标准，GB，双击孔特征图表； 将孔表选中； 单击列特性； 将description和standard这个勾去掉； 执行孔特征图表命令； 提示指定原点，也…...- 周站长
- 0
- 0
- 834
-
CAD Menchanical机械版圆心标记提示无效怎么解决
今天周站长CAD图书群里一用户问，周站长，为什么CAD机械版使用圆心标记提示_dimcenter DIMCEN = 0.0,不画中心十字。*无效*，如图。 这种情况主要是点击这个出现。 怎么解决？ 输入快捷键D回车。 点击AM_GB，点击修改。 点击符号和箭头，把圆心标记改成标记，大小2.5，确定。 再次标记即可。...- 周站长
- 0
- 0
- 727
-
AutoCAD和AutoCAD Mechanical有什么区别
AutoCAD和AutoCAD Mechanical都是Autodesk公司开发的软件产品，但它们针对的用户和应用领域有所不同。 AutoCAD是一款通用的计算机辅助设计（CAD）软件，广泛应用于工程、建筑、设计等多个领域。它提供了强大的二维绘图、三维建模以及图形编辑功能，用户可以利用AutoCAD创建精确的图形和模型。 AutoCAD Mechanical，是专门针对制造业设计的AutoCAD版…...- 周站长
- 0
- 0
- 685
-

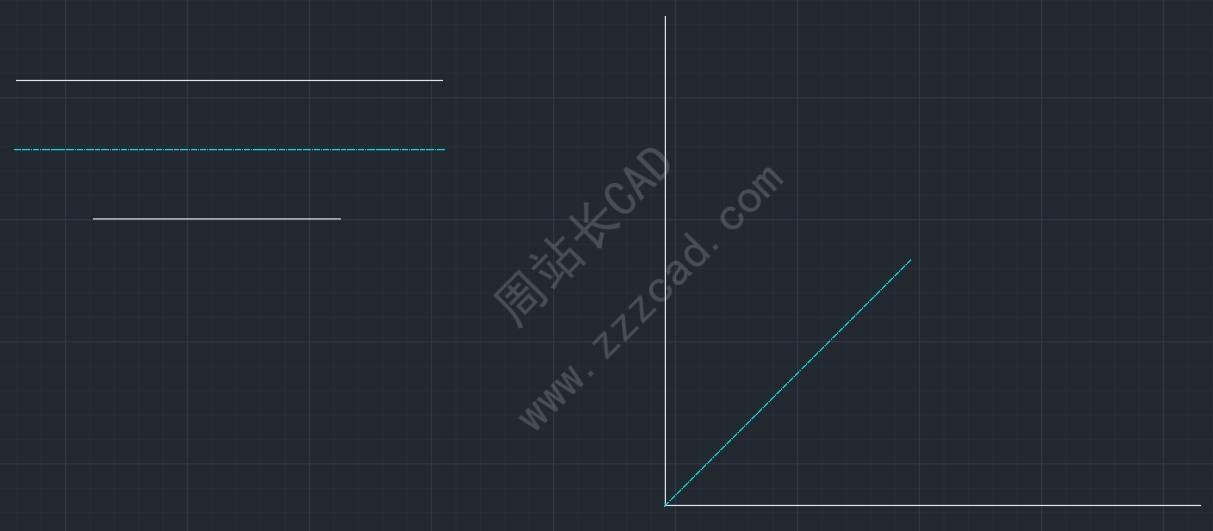

AutoCAD Mechanical对称直线之间的中心线怎么用
这个命令在高版本通用版CAD也是有的,快捷键是CL，今天我们来看下AutoCAD Mechanical对称直线之间的中心线的具体应用，以下图为例： 点击绘图功能区对称直线之间的中心线命令； 提示选择第一条轮廓线； 注：中心线的长度取决于第一条轮廓线。 选择第二条轮廓线； 绘制完成； 如果第一条和第二条顺序对换，结果如图。 注：也可以利用这个绘制角平分线，非常方便。 完，感谢阅读。...- 周站长
- 0
- 0
- 673
-
如何修改AutoCAD Mechanical图层的默认名称、特性以及对象
经常有人问我，周站长AutoCAD Mechanical怎么更改他的对象自动归层名称和一些特性。我们知道AutoCAD Mechanical附带已默认指定给不同对象的31个图层定义，这些图层以AM_开头，如何改成符合自己作图习惯或者公司标注？ 比如正常情况下我们画个圆，标注下直径，他会把圆放在AM_0图层，标注放在AM_5图层并且设置好图层的特性。 那怎么把AM_0改成绘图、AM_5改成标注呢？ …...- 周站长
- 0
- 0
- 658
-
利用AutoCAD Mechanical投影命令绘制三视图
利用通用版CAD画三视图我们经常需要做45度辅助线来画图，而AutoCAD Mechanical机械版提供了投影功能，非常方便，比如下面这个图的相贯线画图。 画法： 点击常用选项卡，构造中的投影功能； 选择开； 指定插入点； 指定旋转角； 最终如图； 点击常用选项卡，构造线； 选择水平构造线； 如图4条； 三点画弧即可完成相贯线的绘制； 最终如图。 完，感谢阅读。...- 周站长
- 0
- 1
- 651
-
AutoCAD Mechannical倒角命令怎么用？
如图右上角正常的标注，我们需要先建图层，然后利用线性标注来进行标注，右下角需要利用引线来进行标注。这样标注如果对于机械类用户来说不是很方便，那有什么快速的方法？今天我们来看下机械版CAD的倒角标注。 点击注释选项卡，点击倒角标注； 选择倒角线； 选择第一个对象，也就是倒角的第一条边; 选择第二个对象，也就是倒角的第二条边； 这样就可以自动标注完成； 那有的同学有问了，怎么像你右下角那样标注？ 我们…...- 周站长
- 0
- 0
- 605
-
AutoCAD Mechanical图框怎么在左上角添加一个反转图样代号
正常情况下我没用AutoCAD Mechanical插入图框图样代号在右下角，如图： 有时候为了装订后方便查询，我们会在左上角添加一个文字反转图样代号，如图。 怎么做的？ 输入OP回车； 选择AM：标准，GB中双击工程图； 点击反转图样代号； 勾上插入反转的图样代号栏，确定； 确定，确定，再插入图框即可。...- 周站长
- 0
- 0
- 600
-
