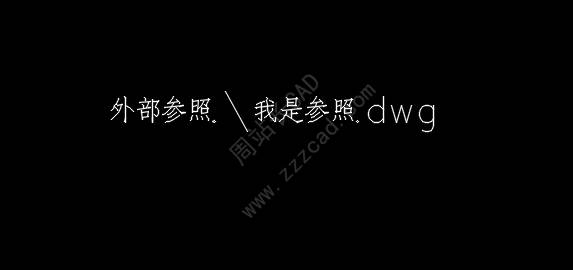

CAD打开图纸后，外部参照图纸不见了？

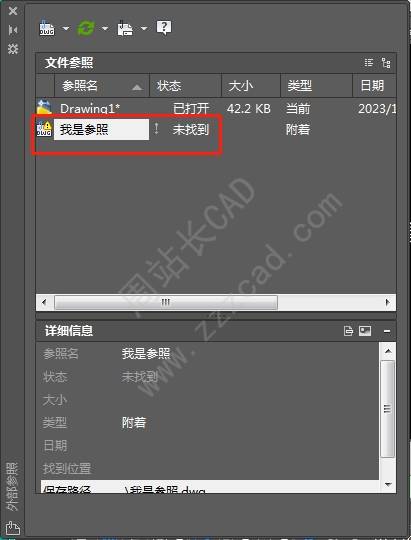

这是由于，外部参照文件不在原位置了，所以显示参照不见了。

解决方法：

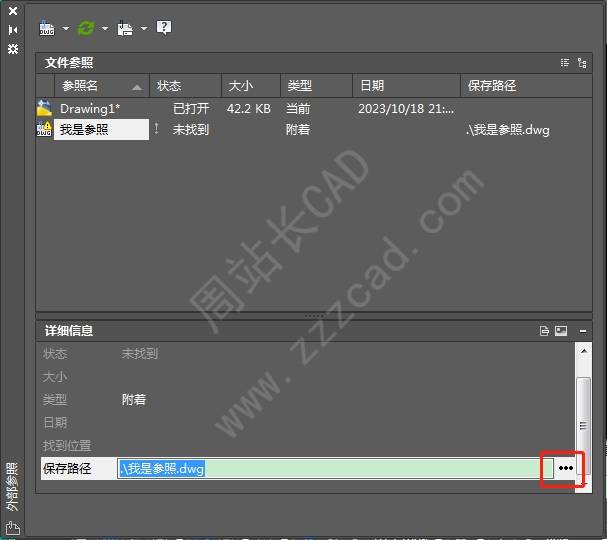

命令行输入xr，然后下拉找“保存路径”这一行。选中，单击最后的三个点的按钮。

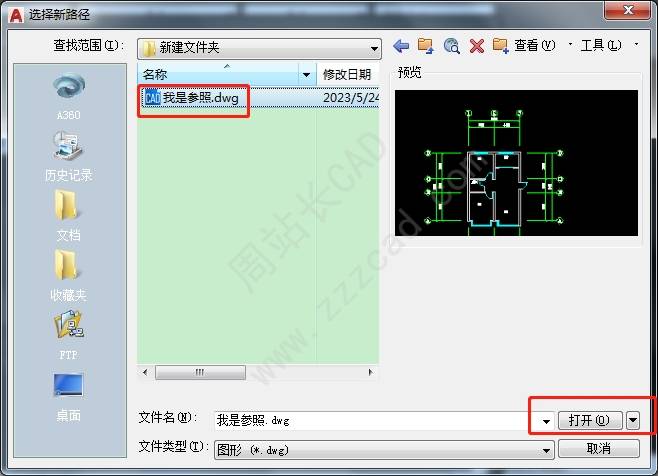

随即弹出浏览窗口，在浏览窗口中，重新选择一次参照文件。选中参照文件，单击打开。

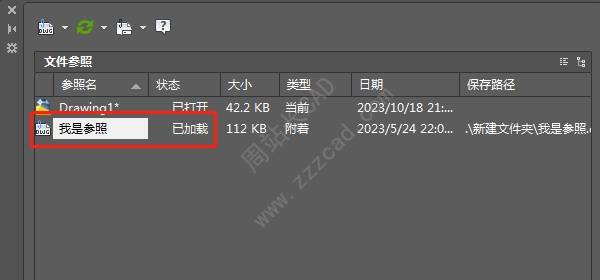

随之，外部参照窗口中，会显示参照文件已加载。

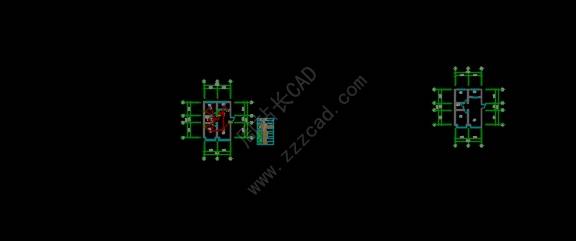

关闭外部参照窗口后，可以看到图纸中，已经能再次看到外部参照文件的图纸内容。

​

以上，你会了吗？

问题本身不难，有时候可能就是忘了怎么解决。
