cad怎样画水平和垂直直线

初学CAD第一个接触的命令可能就是直线命令了,快捷键:L,那如何快速画水平或者垂直的直线呢,周站长教他们两种方法。

方法1:

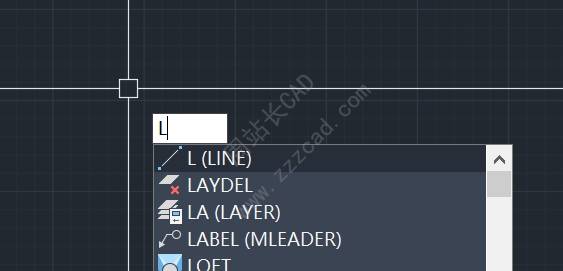

输入直线命令快捷键L回车;

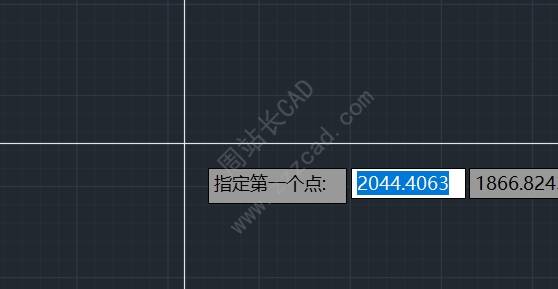

鼠标单击任意指定第一点;

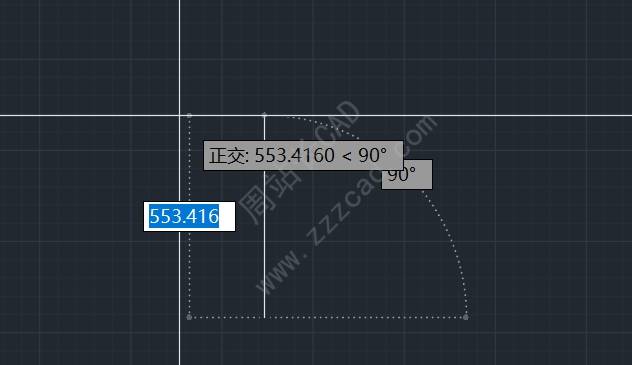

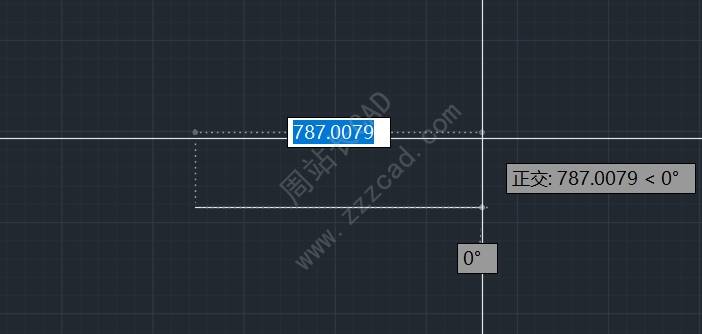

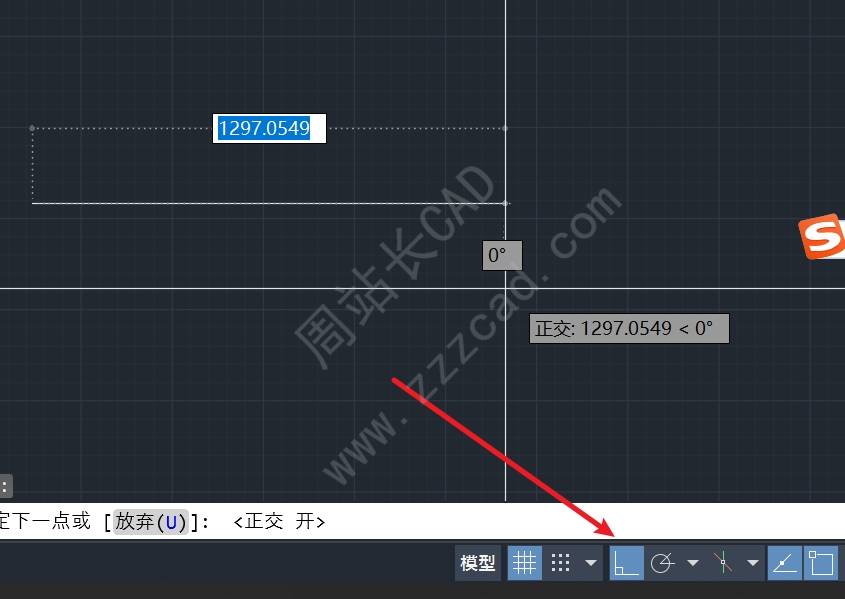

按f8开启正交或将CAD状态栏正交选中;

这时只能画水平或垂直的线;

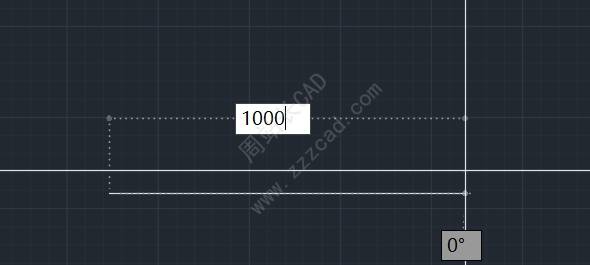

我们只需要输入长度回车即可;

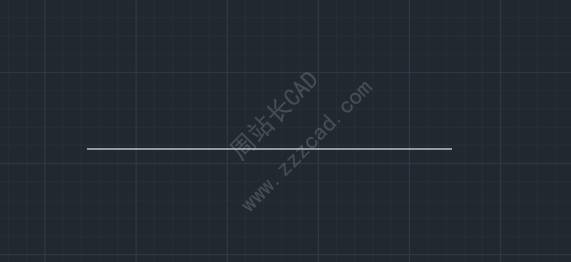

再次回车,绘制完成。

方法2:

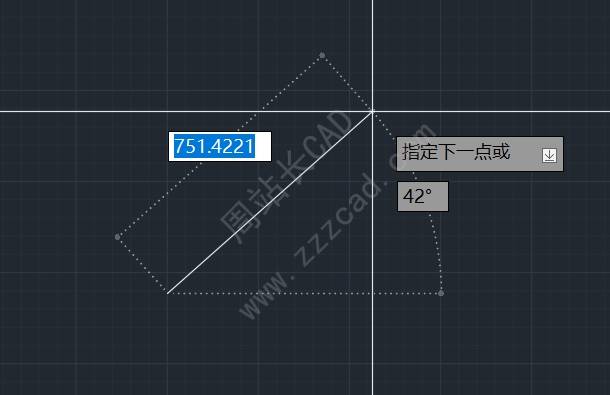

同样输入直线命令L回车,指点第一点;

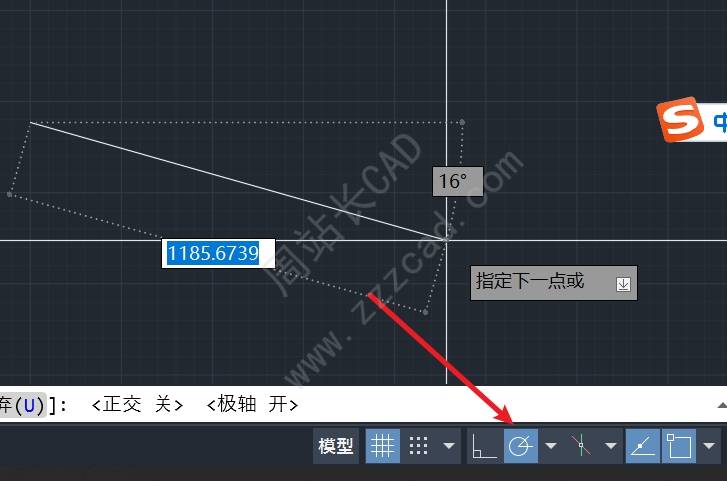

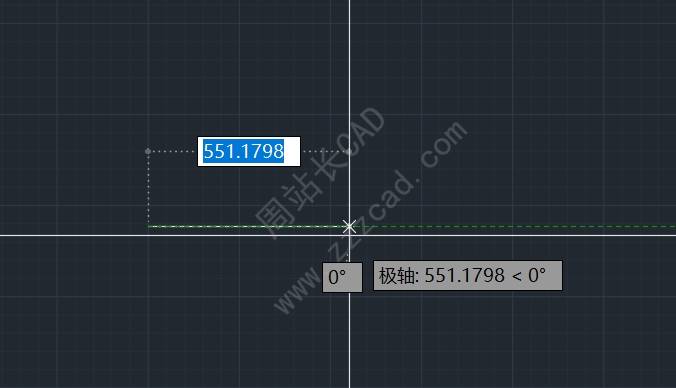

当提示输入第二点时,我们按F10或者将状态栏极轴开启即可;

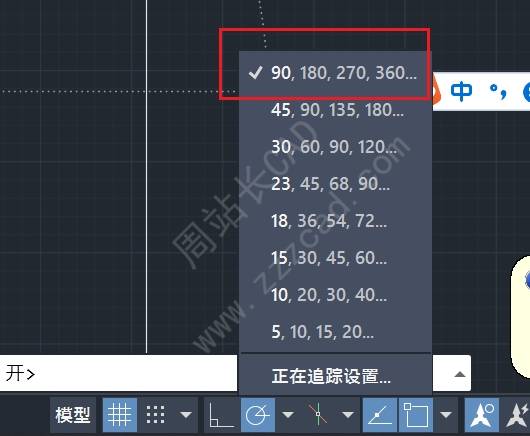

并且将追踪角度设置为90度;

每90度我们就可以看到追踪的绿色辅助虚线;

当出现绿色辅助虚线时我们只需要输入长度回车即可;

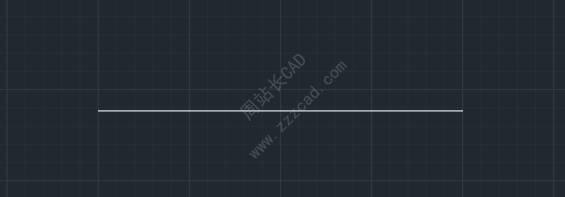

再次回车绘制完成。

以上是两种最常用的方法,还有极坐标的方法等。

完,感谢阅读。
