CAD答疑栏 | 怎么对对象进行图案填充?

近期有粉丝朋友,留言关于图案填充的问题。

有粉丝朋友们留言:

图案填充怎么操作?

为便于粉丝朋友们,更直观、明了的精准得答。同时,也便于有同样问题的粉丝朋友们,有所参考,故推文给出解决方案。

解决方法:

方法1:hatch命令

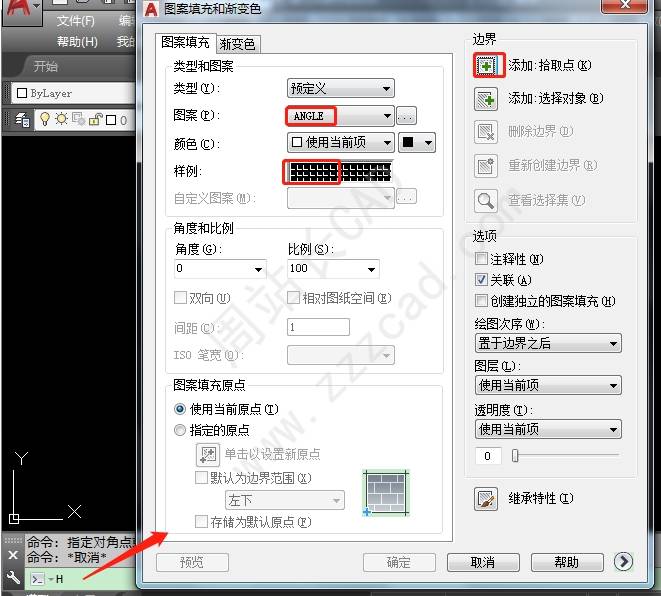

命令行输入h,随之会弹出图案填充窗口,在图案中,可以单击选择图案,然后图案样例处,便会出现所选的图案。

然后单击拾取点前的,小加号。

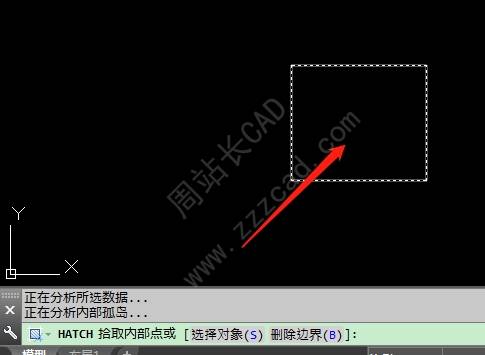

然后,单击填充区域,任意一点,然后,单击鼠标右键。

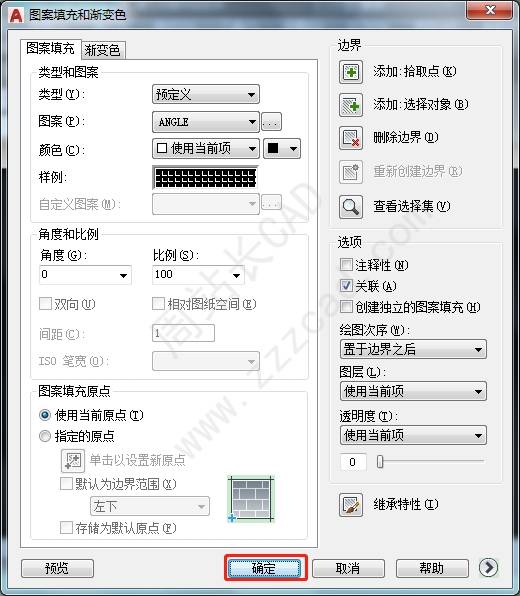

返回图案填充窗口,单击确定。



便搞定了图案填充。

方法2:ctrl+3工具选项板

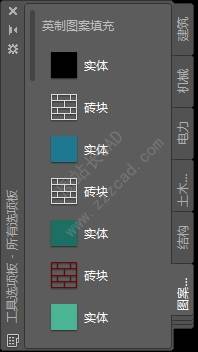

键盘上使用快捷键ctrl+3,即可调出工具选项板。然后,单击图案填充选项卡,选择图案。

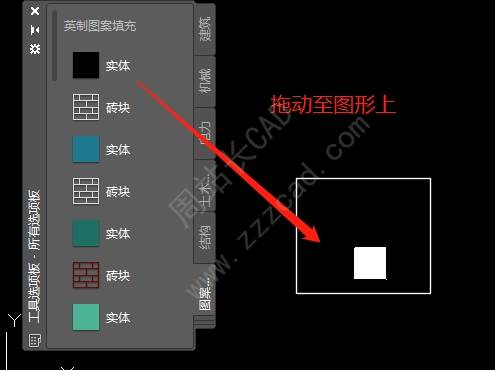

选中图案后,直接拉动图案,至图形上即可填充。

拖动至图形上,松开鼠标,立刻被填充。
