CAD怎么创建不规则的视口？

实际绘图中，并不总是需要的是矩形视口。还有，绝大多数情况下，需要不规则的视口。

那么，创建不规则的视口有什么方法？

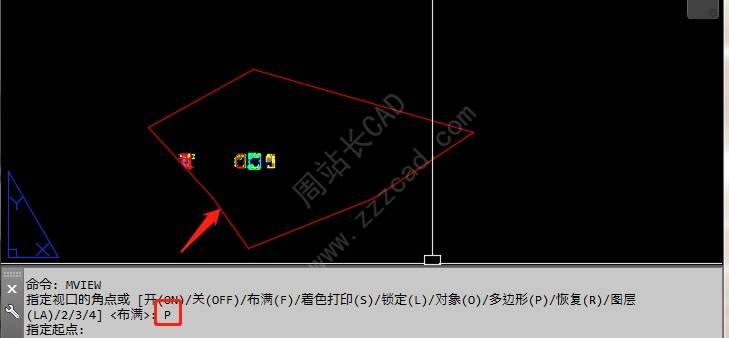

命令行输入mview，根据命令行提示，输入p，然后便可在布局中，绘制任意不规则图形视口。

如果需要弧形视口，这个命令也可以实现。

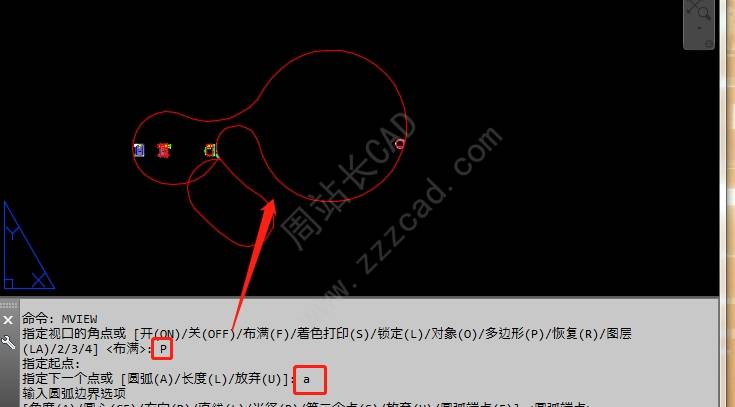

命令行输入mview，根据命令行提示，输入p，根据命令行提示，输入a，便可绘制弧形的视口。

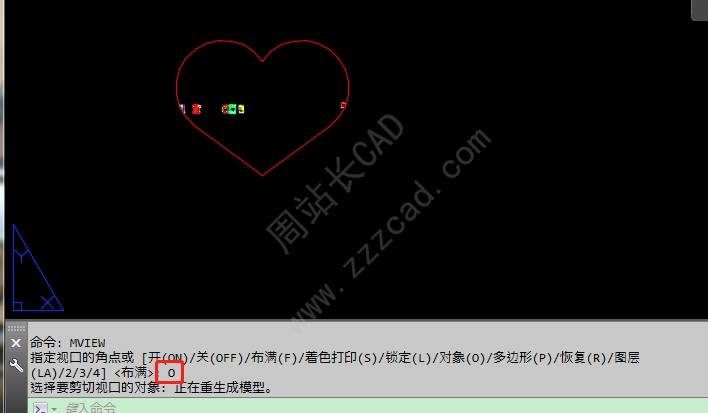

通过裁剪已经设置好的矩形视口。来实现。

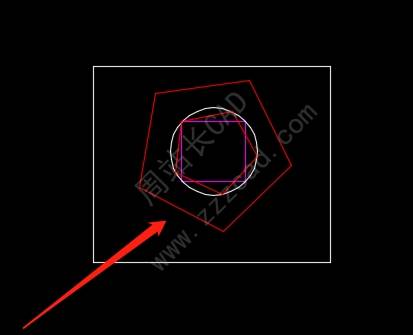

首先绘制好不规则图形。

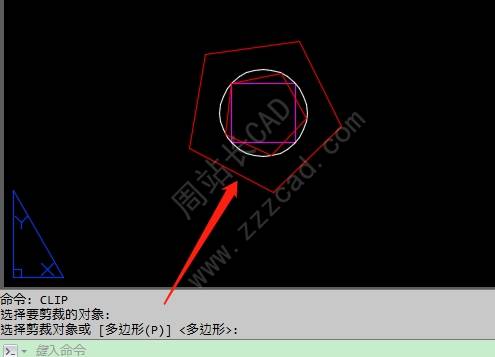

命令行输入clip，然后选择要裁剪的视口边界线，再选择绘制好的图形，便可得到一个新的视口。

完。
