CAD布局视口怎么创建?视口比例怎么设置?

布局是通过视口引用模型中的图纸的。所以布局中呈现图纸,创建视口不可或缺。创建视口有以下几种方法。本文基于AUTOCAD2018。

命令法:

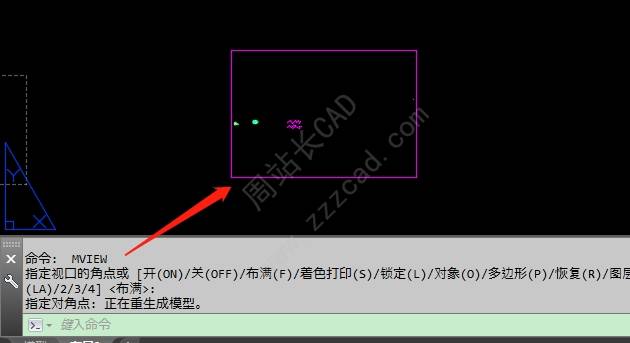

在布局空间,命令行输入mview,在布局中,拉一个矩形,即可创建一个视口。

菜单栏:

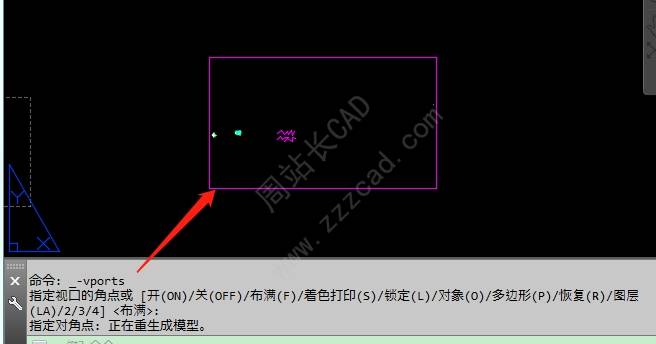

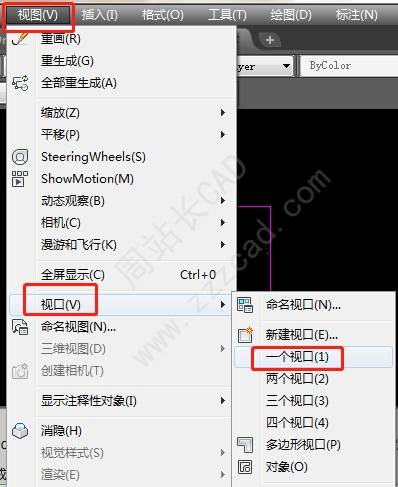

CAD菜单栏,单击视图,在弹出的菜单中,单击视口,单击一个视口。

然后,在布局中,根据命令行提示,拉一个矩形,即可创建一个视口。

比例设置:

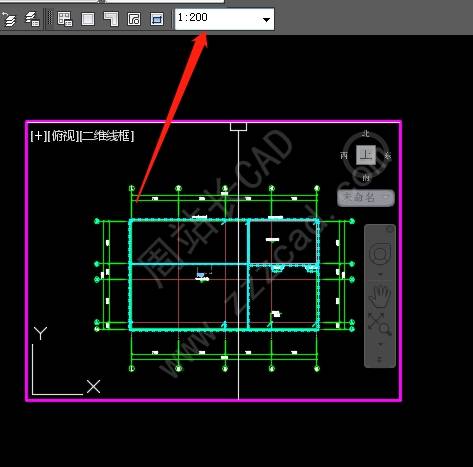

双击视口,进入视口后,在布局视口工具栏中,输入比例值,回车,即可设置布局视口比例。

​由于AUTOCAD2018,不能够插入视图。但20以上版本存在插入视图命令。

因此,视口创建,还有个方法,即在模型中创建视图,然后在布局中,插入视图。使用高版本CAD的小伙伴,可试一试。

完。
