首先，要知道，CAD中有两种引线，一个是单引线qleader命令创建的，一个是多重引线mleader创建的。CAD的引线对齐操作，针对的是多重引线。
所以，小伙伴们在使用CAD进行引线标注的时候，可以首选多重引线，如此，如果之后需要对齐，便可直接采用命令即可搞定。

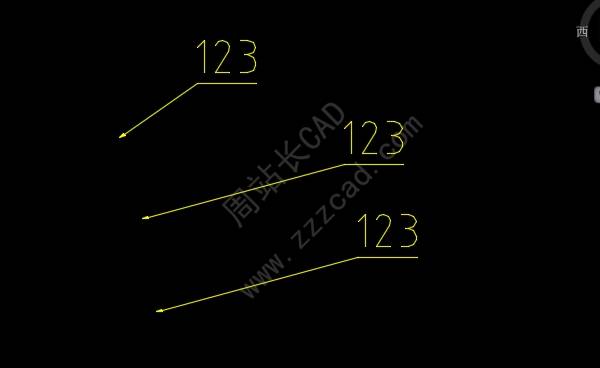

如下图示。为多个多重引线。

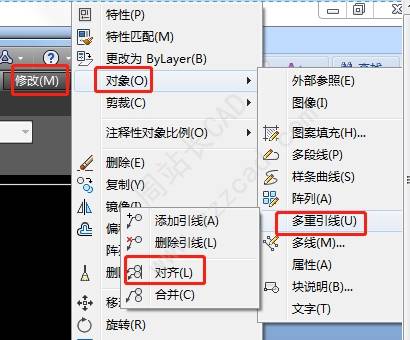

CAD菜单栏，单击修改，在弹出的级联菜单中，选择对象，选择多重引线，选择对齐。

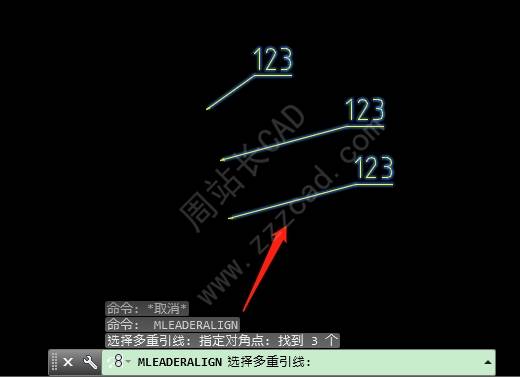

然后根据命令行提示，选择需要进行对齐操作的多重引线对象。

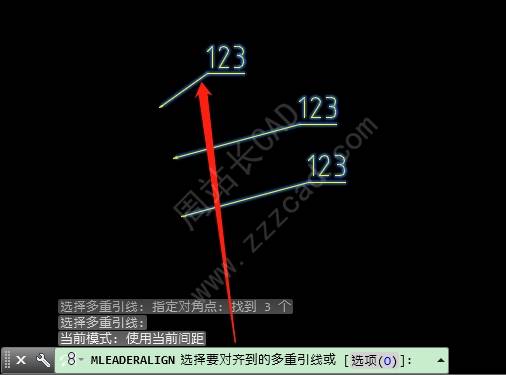

然后单击鼠标右键，命令行提示选择要对齐的引线，选择要对齐的引线。
然后，鼠标便可以进行自由拉动，选择对齐方向。

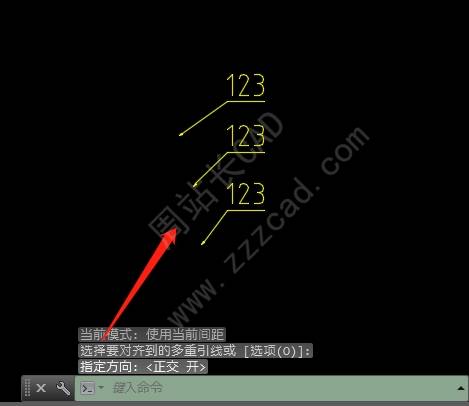

如此，便得到了对齐结果。
完。
