功能非常强大与灵活的CAD自动编号与坐标标注插件又更新了！
本次更新主要解决以下两个问题。

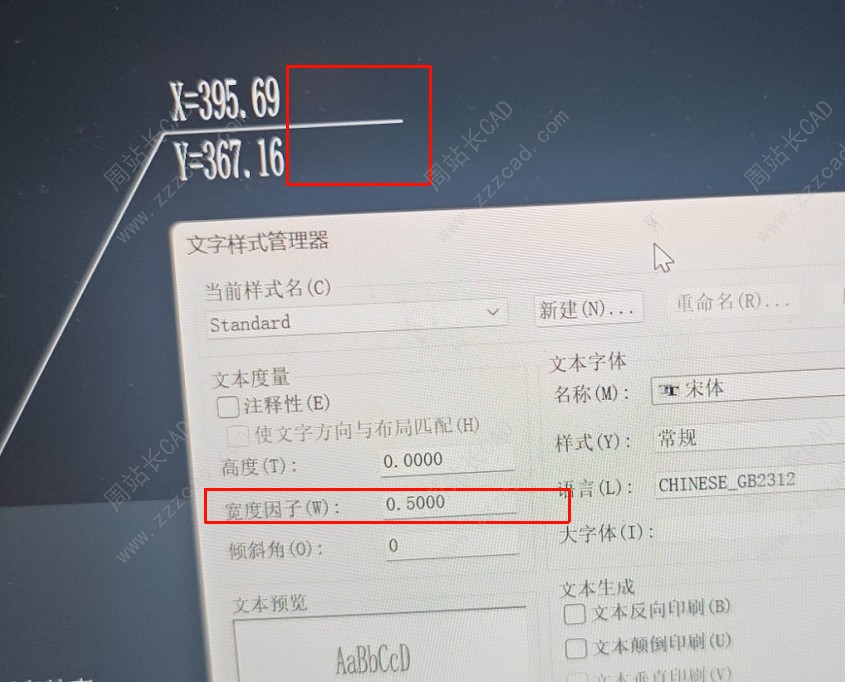

1、解决中望CAD中，当宽度因子设置的不是1的时候（比如设置0.5），会多出水平引线的问题。

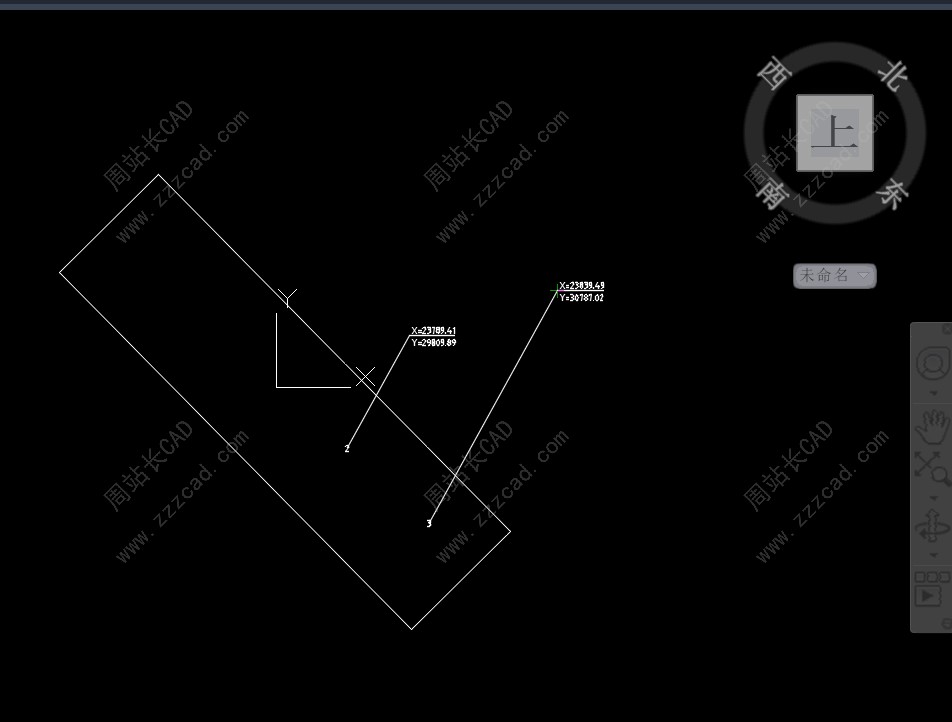

2、修复用户改变UCS和PLAN视图后，坐标标注会改变UCS坐标问题。

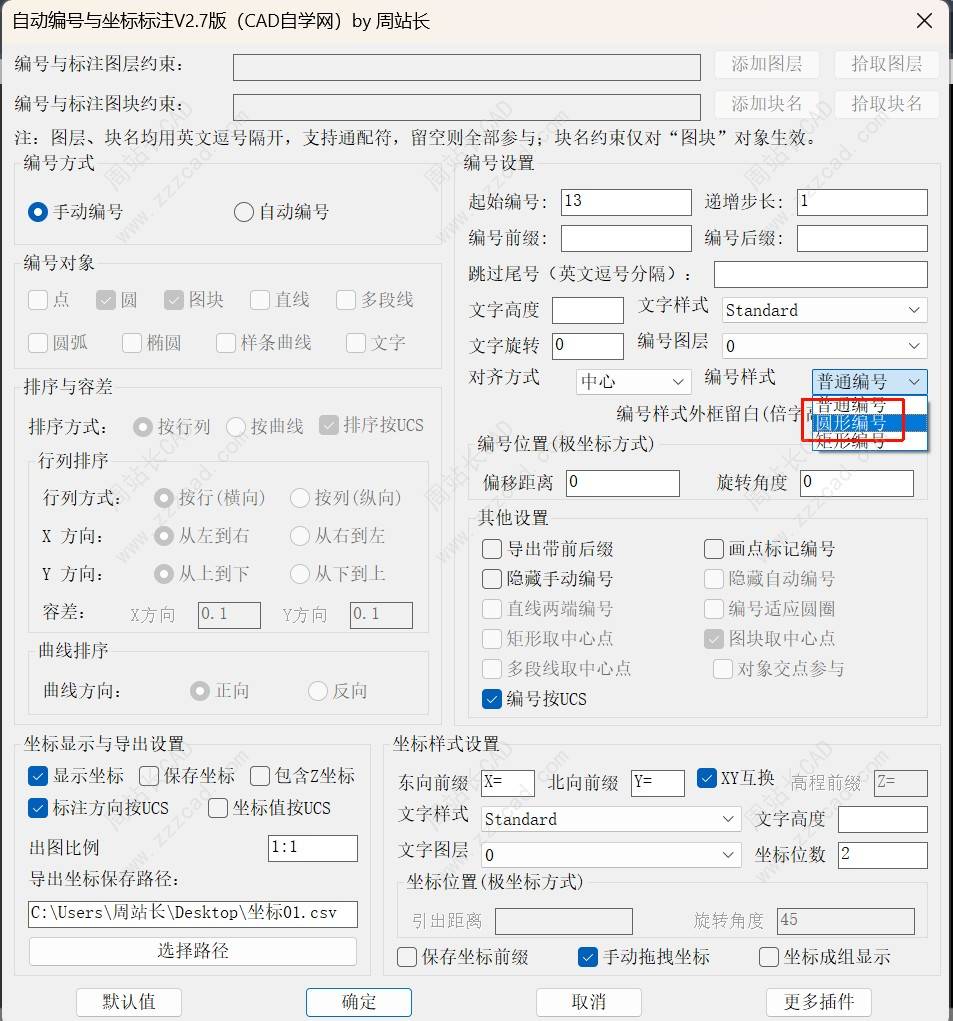

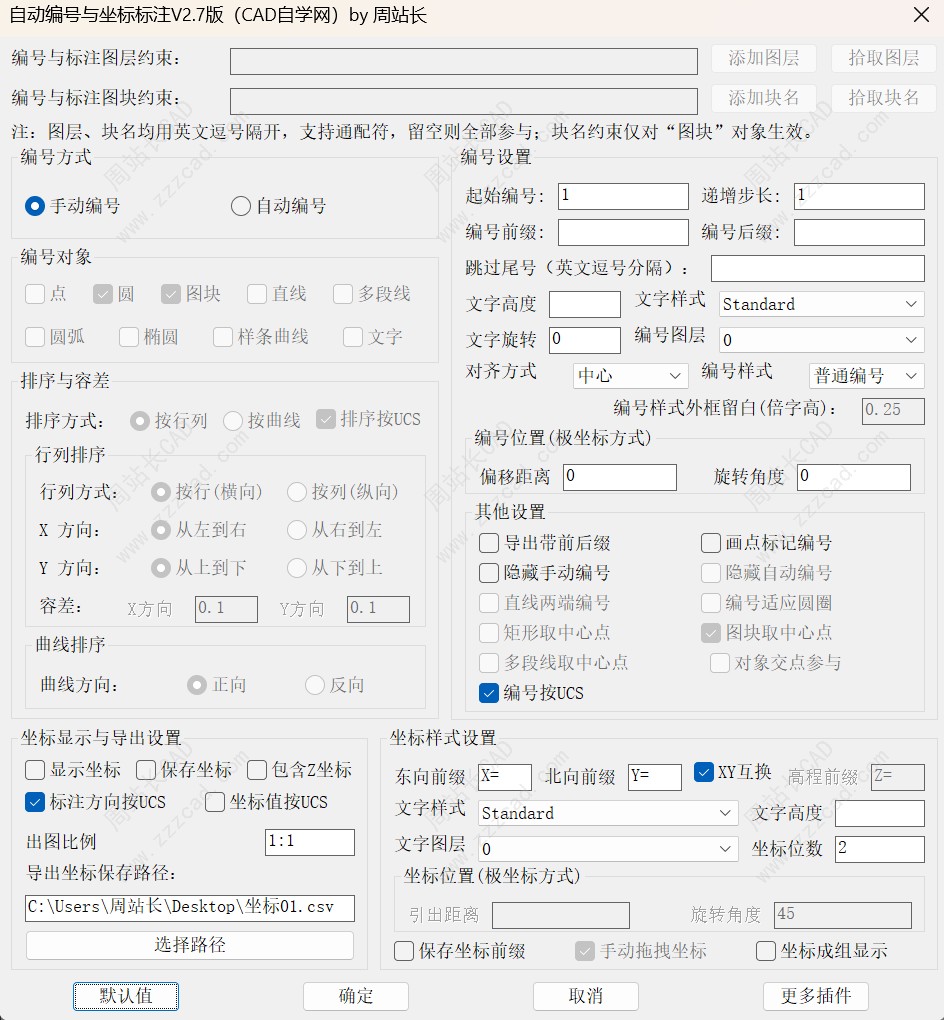

新版插件界面如下：
CAD自动编号与坐标标注V2.7版下载链接：点击下载
往期教程：
CAD自动编号与坐标标注V1.0版使用教程：点击查看
CAD自动编号与坐标标注V2.0版介绍：点击查看
CAD自动编号与坐标标注V2.1版使用教程：点击查看
CAD自动编号与坐标标注V2.2版使用教程：点击查看
CAD自动编号与坐标标注V2.3版使用教程：点击查看
CAD自动编号与坐标标注V2.4版使用教程：点击查看
CAD自动编号与坐标标注V2.5版新功能教程：点击查看
CAD自动编号与坐标标注V2.6版新功能教程：点击查看
插件介绍：这是一款专为测量、规划及施工图设计打造的 AutoCAD 自动编号与坐标标注插件，可批量完成对象编号、坐标标注、点位排序和 CSV 导出，减少重复操作。
输入命令 BHBZ 启动。所有参数集中在同一个对话框中设置，并随当前图纸自动保存。
1、手动与自动编号
支持逐点拾取的手动编号，以及框选多个对象后统一处理的自动编号。
可处理点、圆、圆弧、椭圆、样条曲线、图块、直线、多段线和文字等对象，并根据对象类型自动提取圆心、中点、端点、顶点、中心点或插入点。
还可将所选曲线之间的实际交点加入编号和坐标点位，并自动去除重复点。
2、多种排序方式
支持按行、按列和按曲线排序，可设置 X/Y 排列方向及独立容差。
排序可跟随当前 UCS，也可使用世界坐标系 WCS，适合旋转图纸、道路、管线及不规则点位。
3、灵活的编号设置
编号支持设置：
- 起始编号、递增步长、前缀和后缀；
- 前导零编号，如 001、002、003；
- 多个尾号自动跳号；
- 文字高度、样式、图层、对齐及旋转角度；
- 偏移距离和偏移方向；
- 普通、圆形外框和矩形外框三种样式。
外框可根据编号内容自动调整大小，编号方向也可跟随 UCS。
4、图层与图块过滤
可通过图层名称和图块名称限制参与处理的对象，支持多个名称、通配符、列表选择和图中拾取。
图层与图块条件可组合使用，减少误选。
5、XY/Z 坐标标注
支持在图中生成引线及坐标文字，默认标注 X/Y 二维坐标，也可开启“包含Z坐标”生成 X/Y/Z 三维坐标。
可设置坐标前缀、文字高度、保留位数、文字样式、图层、引出距离和旋转角度。
标注方向和坐标值可分别选择 UCS 或 WCS；XY 可互换，Z 高程保持不变。
6、CSV 坐标导出
坐标可按出图比例换算，并追加导出为 CSV 文件。
二维格式包含：
编号、横坐标E、纵坐标N
开启 Z 坐标后增加：
高程Z
可选择是否保留编号前后缀及坐标前缀。插件会检查二维、三维 CSV 格式，避免不同列数的数据混写。
7、自由组合与联动标注
编号、图上坐标、CSV 导出和 CAD 点标记可自由组合，可只编号、只标注、只导出或同时完成。
坐标标注支持手动拖拽、自动避让和成组显示。移动 X、Y、Z 任意一行文字时，引线和其他坐标文字会自动联动更新。
8、参数随图保存
编号、排序、过滤、坐标样式、Z 坐标、导出路径等设置均随当前图纸保存，下次运行自动恢复，也可一键恢复默认值。
2.6 版本同时修复了固定高度文字样式可能造成的编号及坐标错位问题。
2.7版修复的两个问题我们这边就不说了，主要是 bug。我们来看一下用这个插件怎么进行编号，怎么进行标注，或者既要编号又要标注的设置。

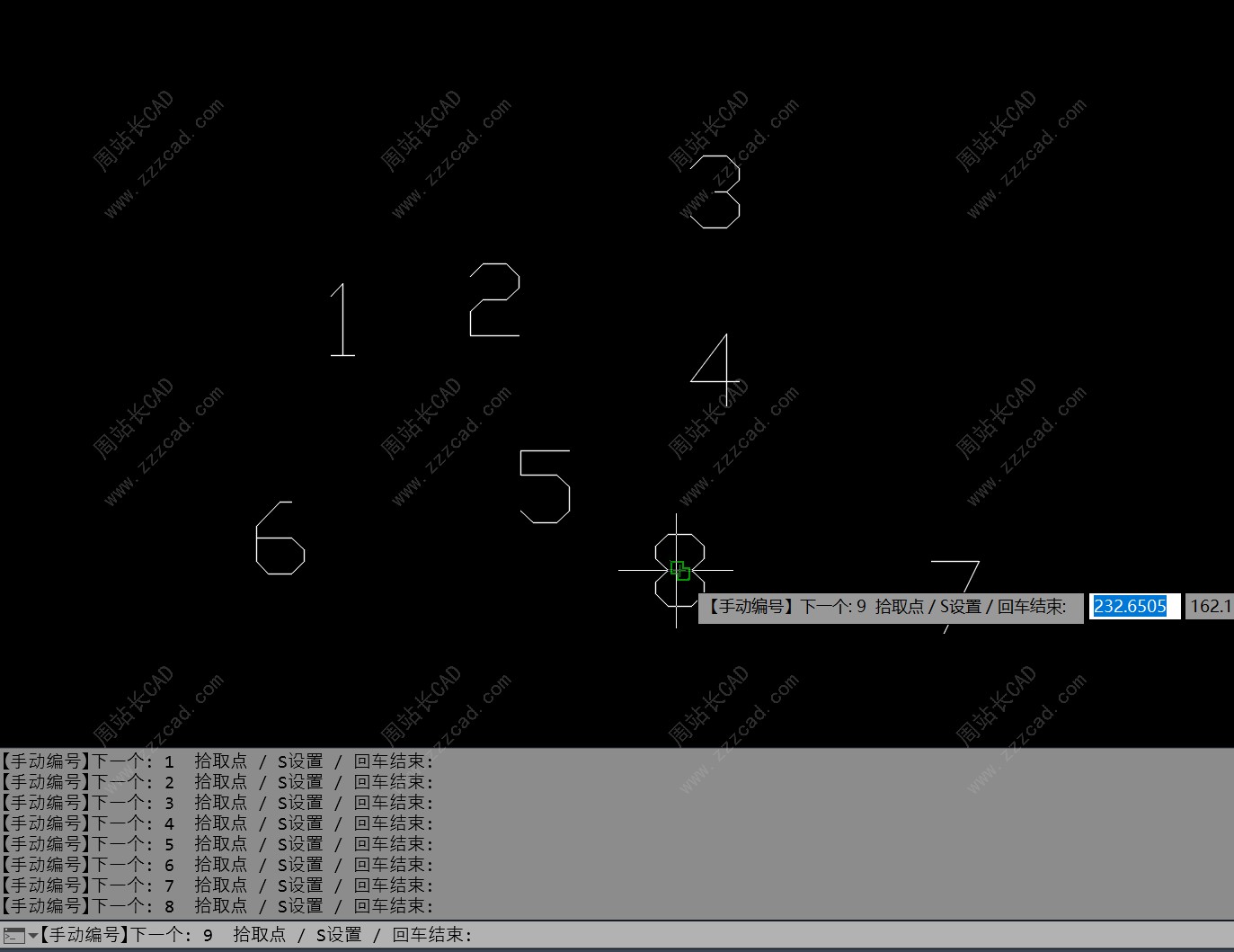

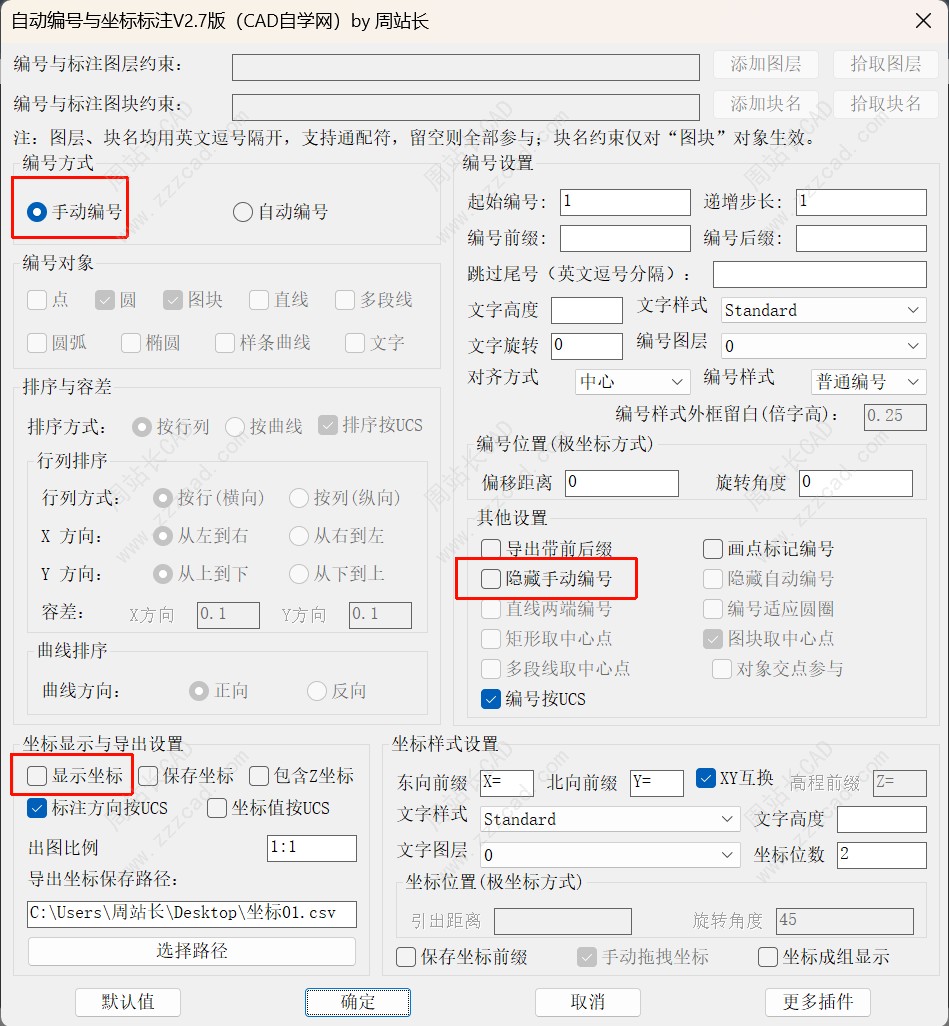

1、只编号不标注。
下面以手动编号为例，自动编号是一样的。
如果我们需要只编号不标注，那我们就不要勾选隐藏手动编号或者自动编号，也不要勾选显示坐标，这样的话，我们就是指进行编号不标注。
然后我们就能进行编号了，其他的设置大家看一下界面，根据需要设置就行。

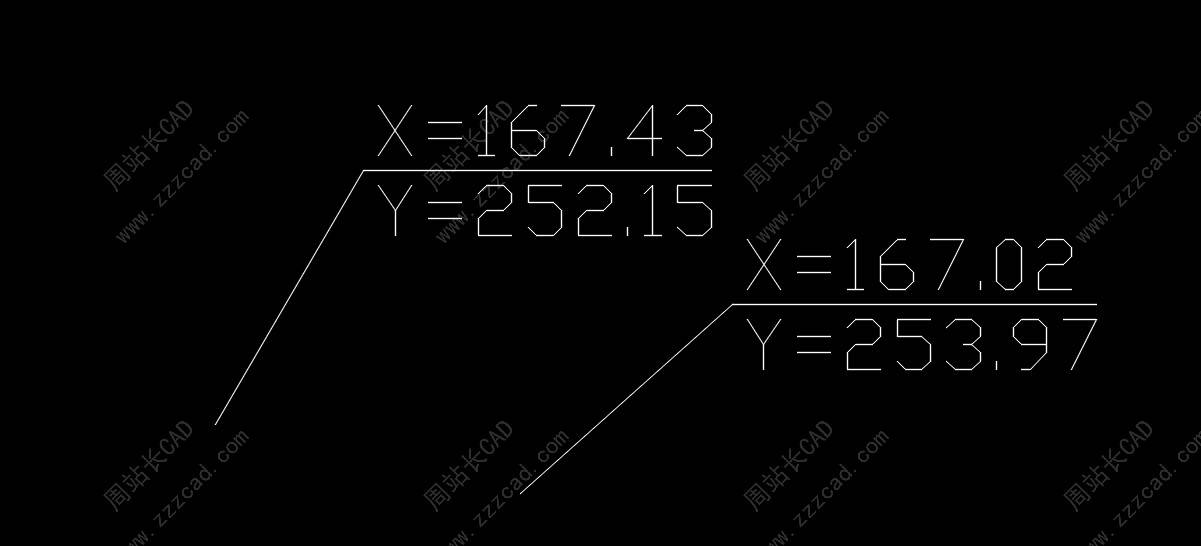

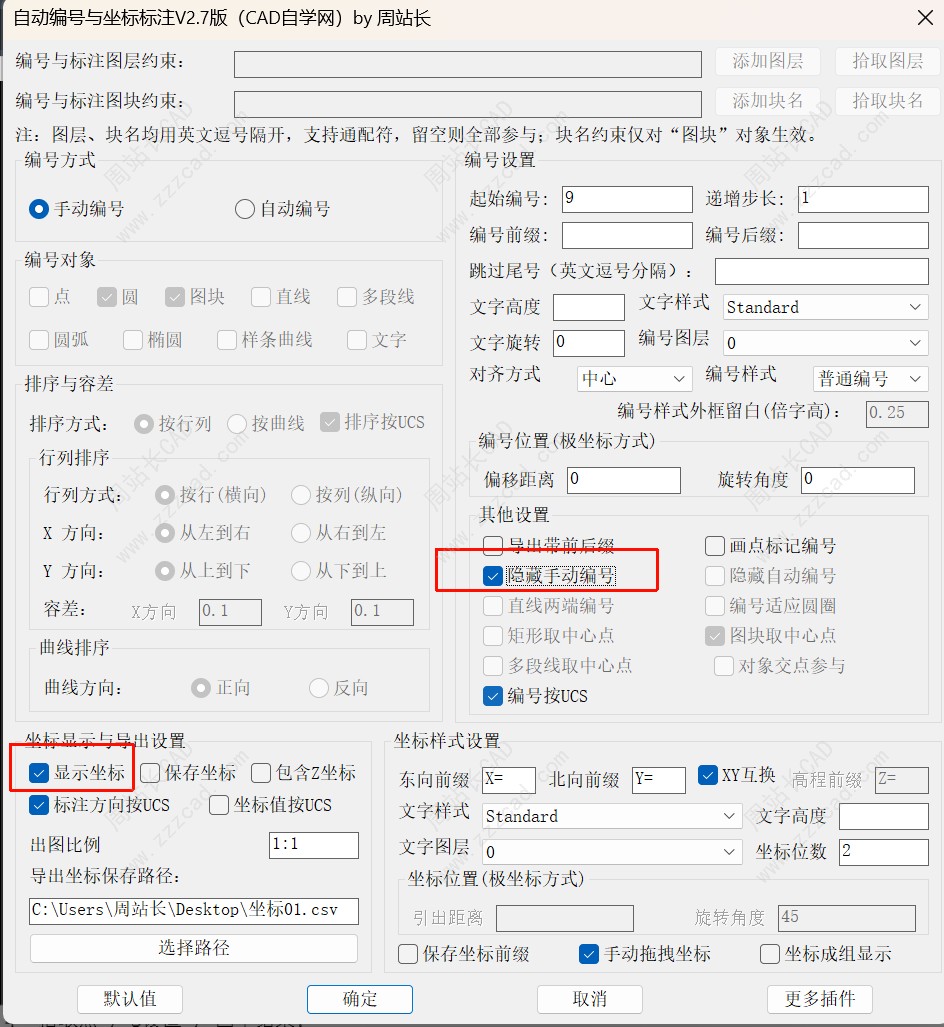

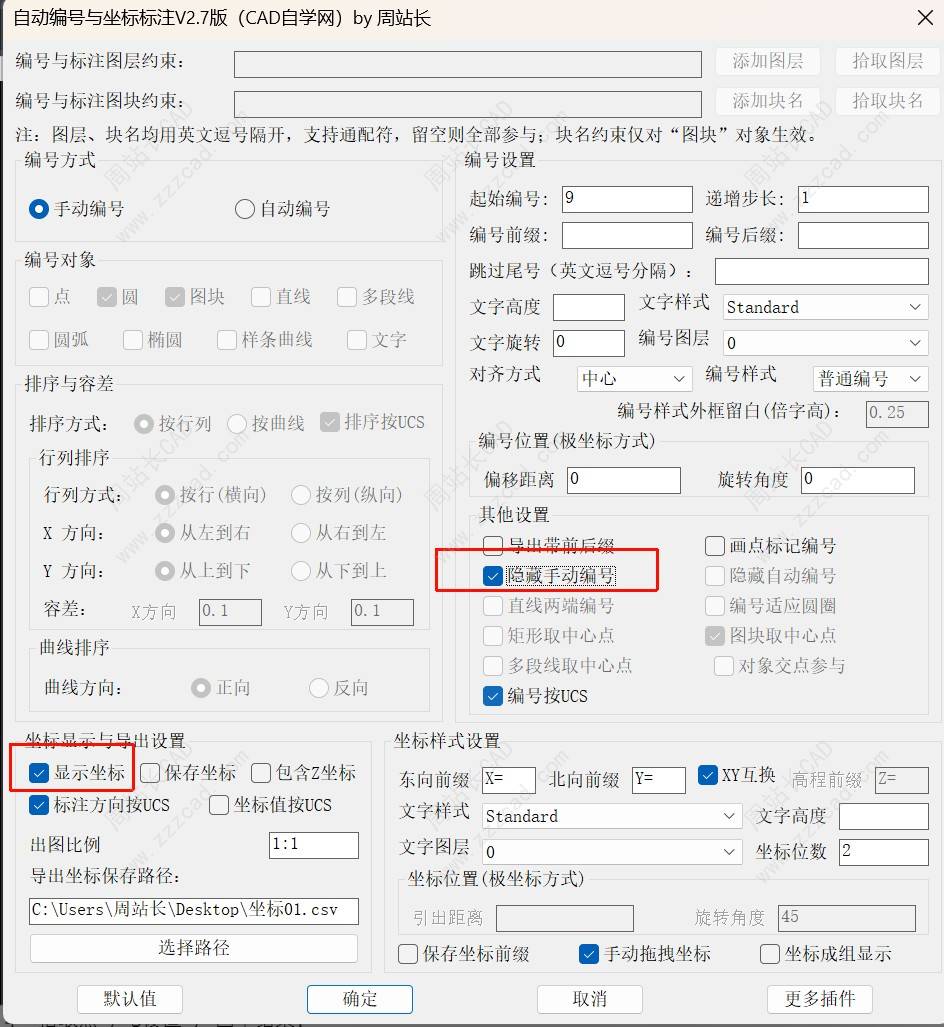

2、只标注不编号
如果我们需要只标注不编号，就需要隐藏手动编号或自动编号，然后勾选显示标注。
这时候就可以只进行标注，不进行编号，其他的设置大家根据界面需要进行设置。

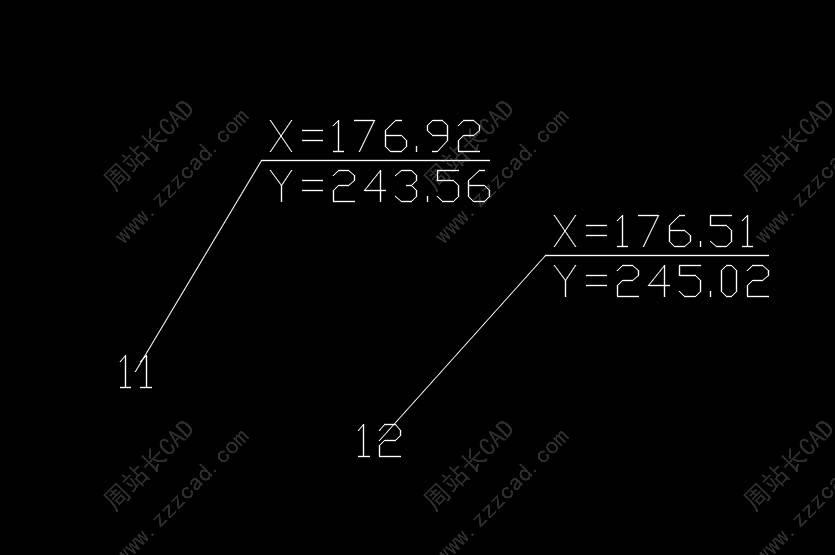

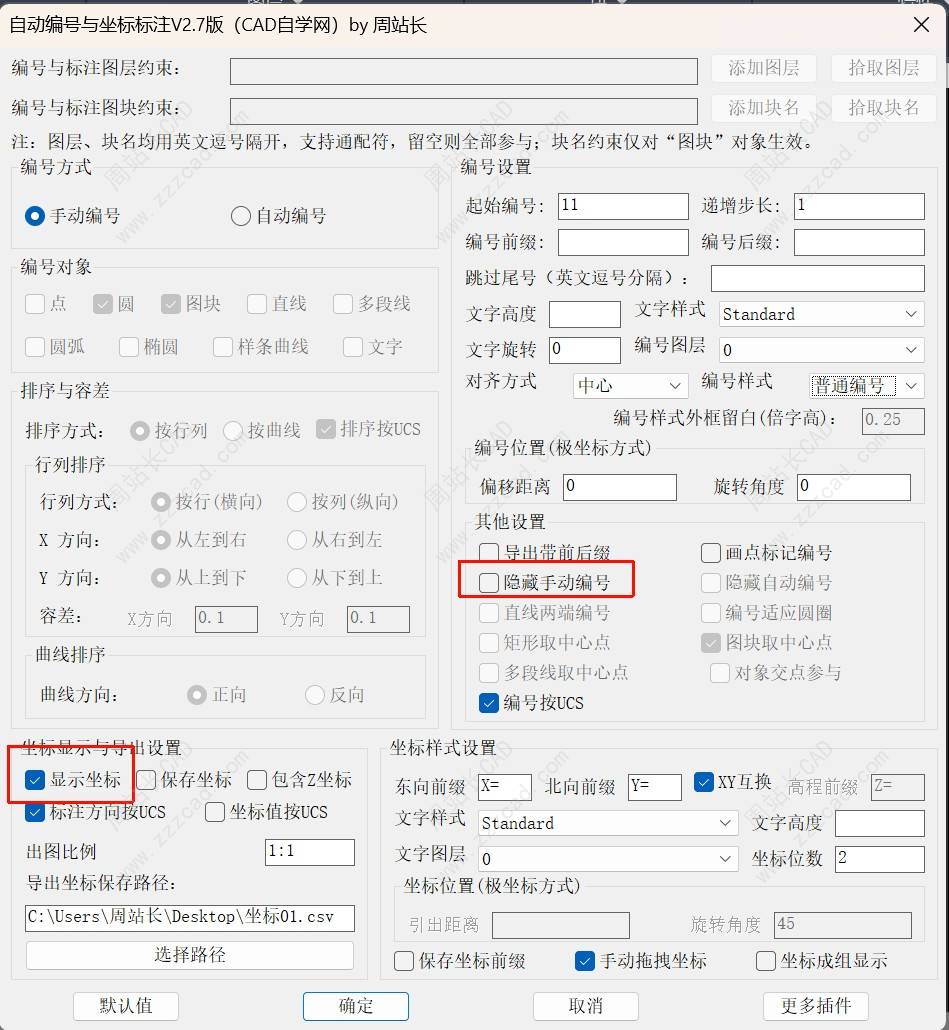

3、既编号也标注

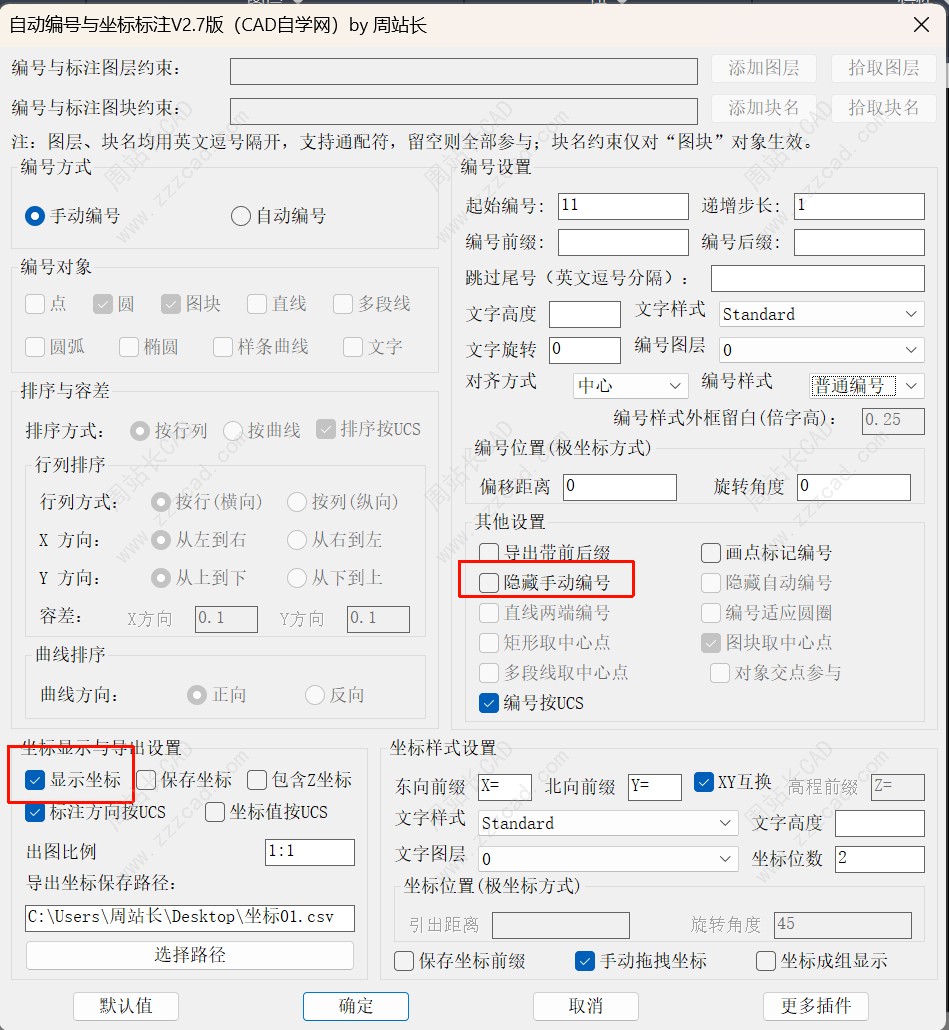

如果我们既要标注坐标又要编号，那我们就不要勾选“隐藏手动编号”或“自动编号”，勾选“显示坐标”就行。
这样就可以既标注坐标又进行编号。

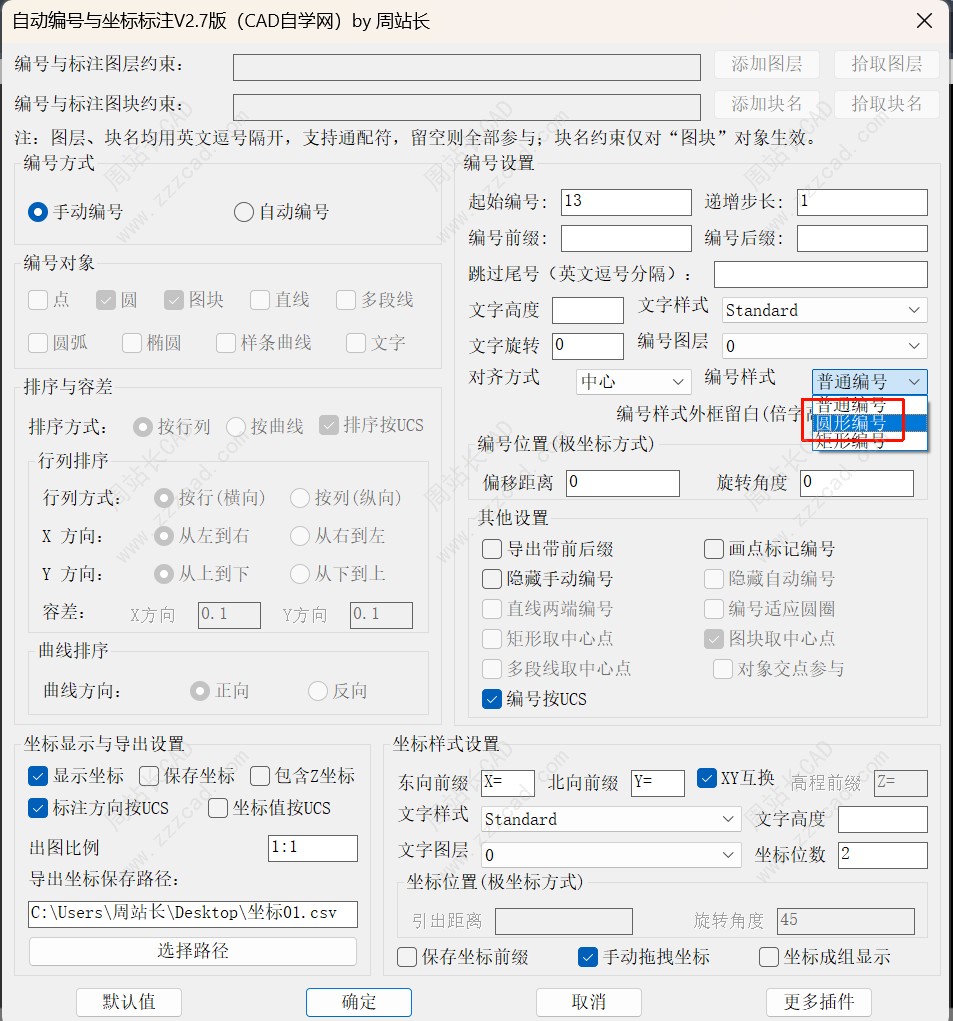

另外，这个插件的功能比较多，比如我们可以对编号进行样式设置，比如我把这个编号改成圆形。

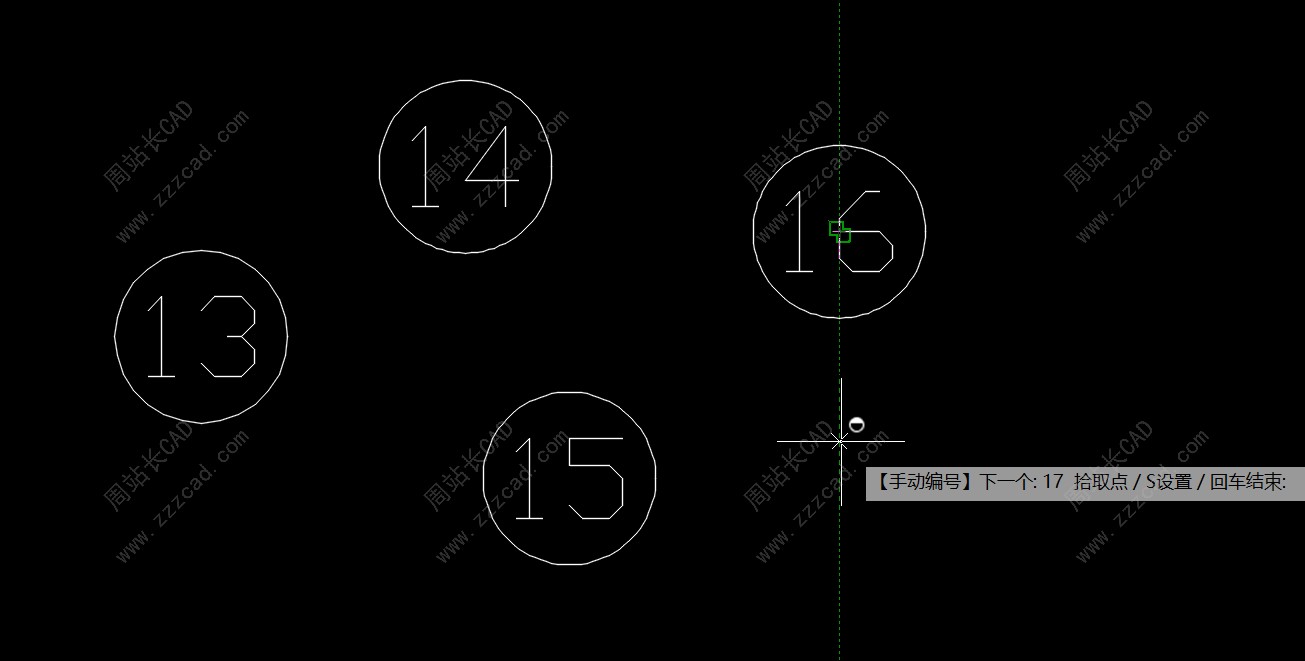

这样我们就可以进行带圆圈的编号。
完。
