CAD图形与周长和面积关联,实现实时更新

前面我们分享了利用源泉设计进行统计图纸的面积和周长,然后有粉丝问我,周站长,能把图纸和面积或周长关联,图形变化,周长和面积自动更新?

如下图:

首先下载安装源泉设计插件,链接:点击下载

利用MJ和ZC回车标注好面积和周长;

注:这个前面专门介绍过,需要的可以点击看看,统计面积:点击查看,统计周长:点击查看

输入pmj回车,让对象和面积文字关联;

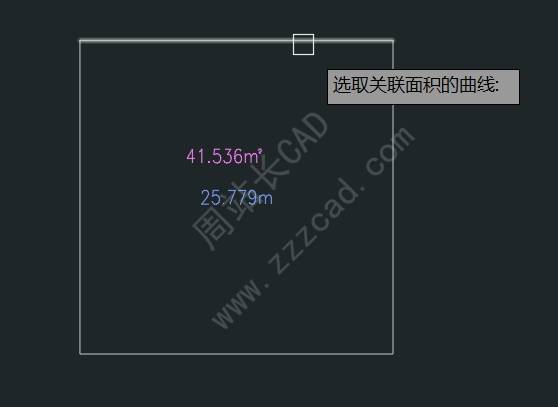

选择关联的面积曲线;

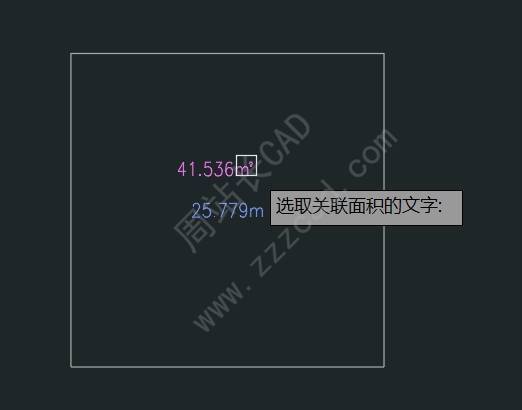

选择关联的面积文字;

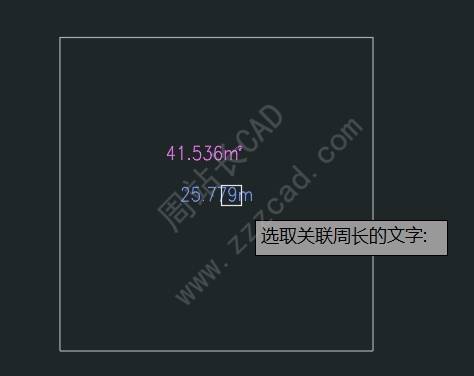

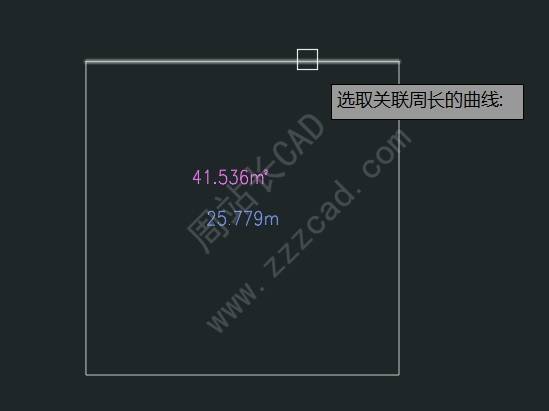

同理输入pzc回车,让对象和周长文字关联;

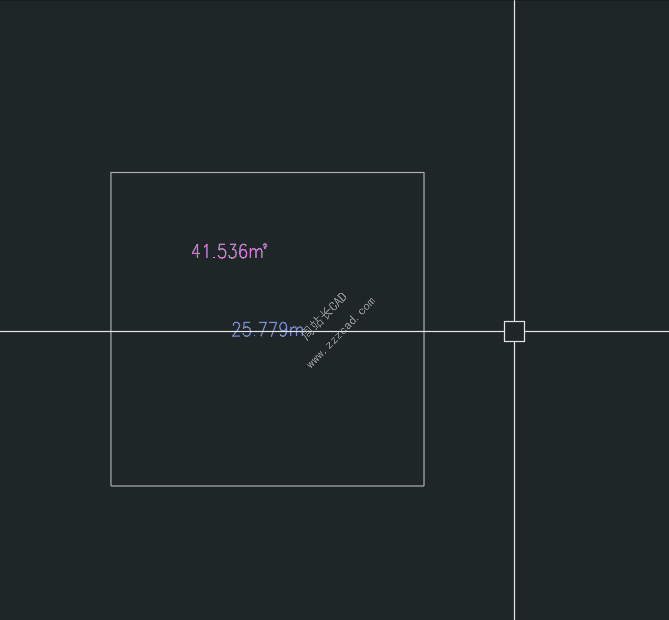

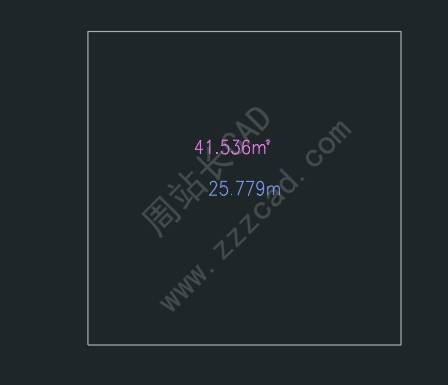

然后改成图形,面积和周长就会自动变化,如图。
