CAD两个对象,提示图元不共面?怎么统一标高?

​有时候在我们进行绘图命令操作时,命令行提示两个对象不共面。所以,导致命令操作失败。

那么,如果提示图元不共面,只要进行统一标高的操作即可。

统一标高有2种操作方向:一是将z轴归零,一是标高有要求,所以统一标高,但不归零。

基于此2两操作方向,我们可参考如下操作方法:

方向1——z轴归零

有很多z轴归零的方法,我们汇总出便捷的方法,单击直接可跳转详情。

  1. CAD图纸z轴归零新方法:change,到底怎么用?

  2. CAD图纸z轴归零命令:flatten,到底怎么用?

方向2——统一标高

统一标高,可以通过以下2种方法:

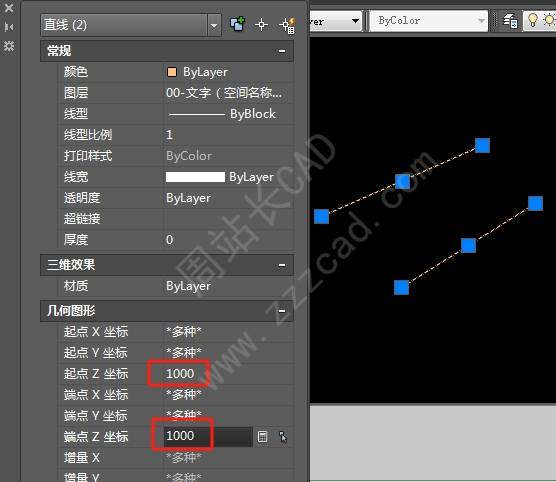

方法1:特性法

命令行输入ch,选中对象,然后将z轴输入一个指定数值,即可。

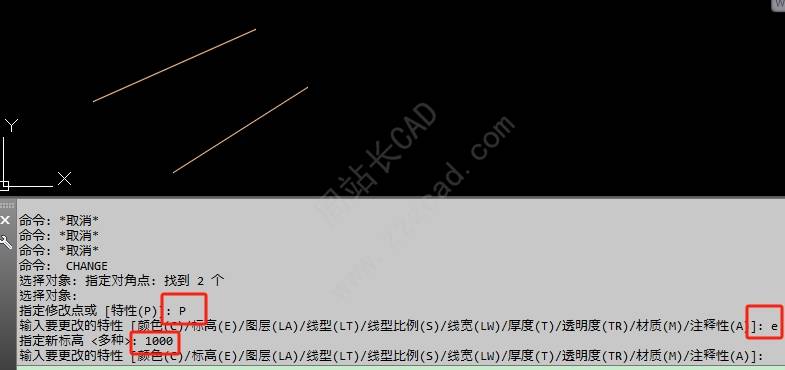

方法2:change命令

命令行输入change,选择对象,输入p,输入e,输入z轴一个指定数值。即可。

完。
