CAD图纸内容很多,想要快速放大某一部分图纸时,怎么操作?

实际工作中,一张dwg文件中,所含图纸对象内容一般很多。所以,有时,我们想要放大某一部分图纸内容时,通常操作是,将鼠标置于图纸,一直滚动滑鼠。直至放大。但是,很多小伙伴可能不知道,其实CAD本身就有更为简单的方法。

那就是巧用zoom。滑鼠本身就是zoom的一个快捷键方式,本身还是zoom。所以,不妨使用zoom一步到位。

方法1:zoom+w

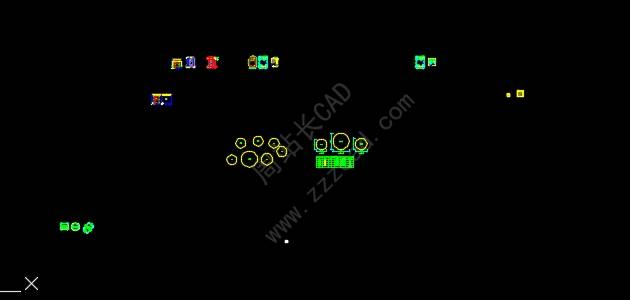

以下图为例。

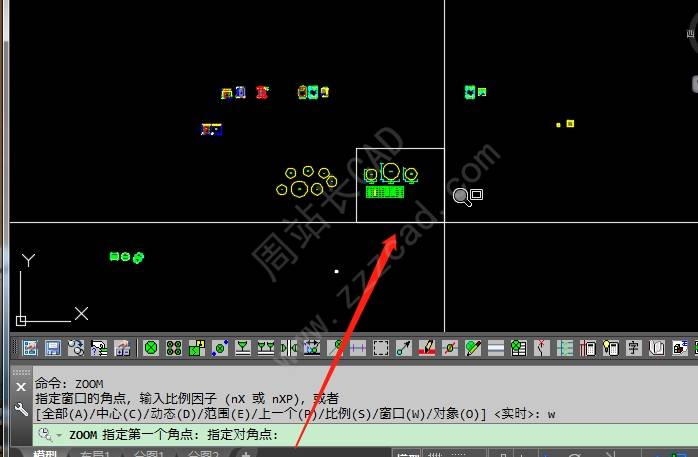

命令行输入zoom,输入w,然后根据命令行提示,框选要放大的局部图纸。

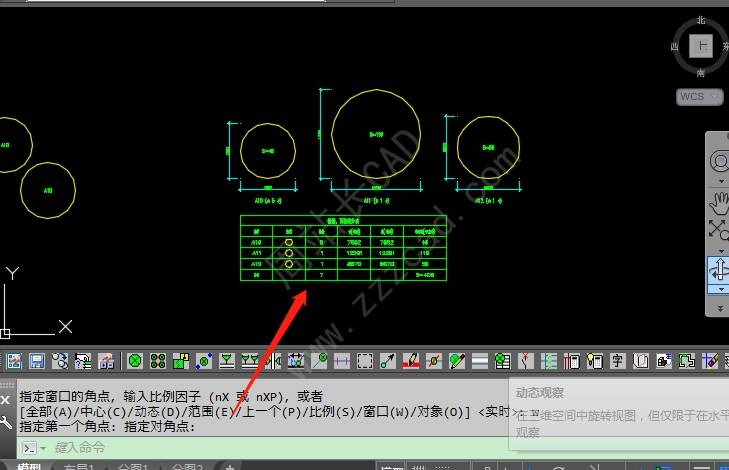

框选完成后,便会立刻得到局部放大图纸。

方法2:zoom+o

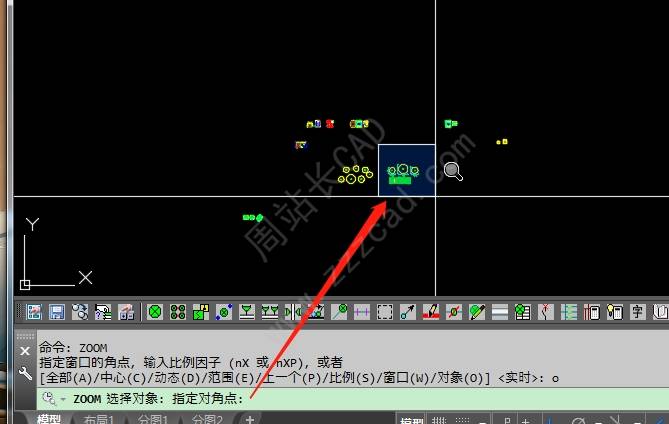

命令行输入zoom,输入o,然后根据命令行提示,框选要放大的局部图纸对象。

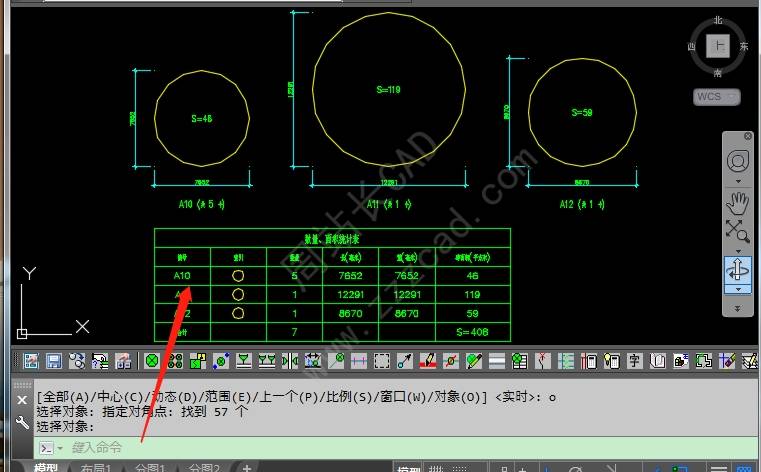

框选完成后,单击鼠标右键,便会立刻得到局部放大图纸。

如此,你便有三种方法,可以快速放大局部图纸:

1.滑动滑鼠 2.zoom+w 3.zoom+o

如此,还可推出,如果鼠标失灵,滑鼠不好用,那么就可以选择方法2方法3。我们所学的技巧,就是为了在条件有限时,还有选择。而不是拔剑不出,心茫然。

完。
