你真的知道CAD命令layiso怎么用吗?

命令简介:

layiso是隔离对象操作的命令。

命令释义:

隔离对象,通常是我们常见的操作:通过锁定非选择对象来实现的。但是layiso,还可以选择隐藏非选择对象,当然,这个操作,是需要设置的。通常默认情况,是我们常见的操作:锁定。

命令巧用:

巧用1:锁定对象

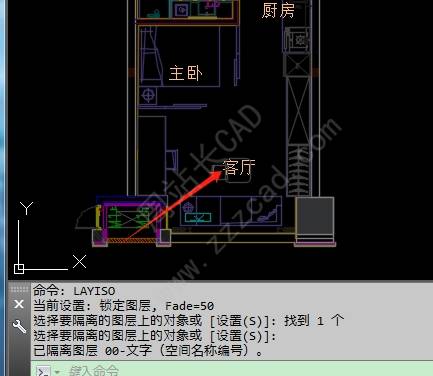

命令行输入layiso,选择要隔离的对象,如图中文字,然后空格,即可通过锁定其他对象来实现隔离。

巧用2:隐藏对象

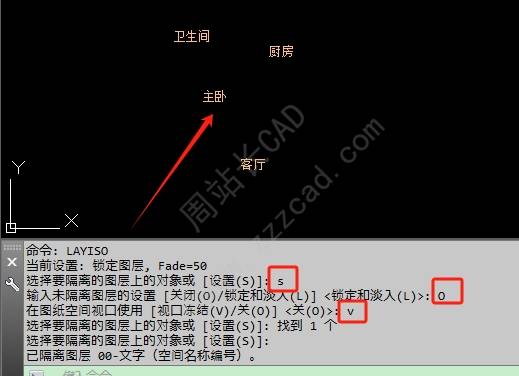

命令行输入layiso,根据命令行提示,输入设置选项字母代码s;然后根据命令行提示,输入o,即设置通过隐藏其他非选择对象来实现隔离对象;然后输入在视口中时候的操作,建议输入v。

然后根据命令行提示,选择隔离对象,空格,即可出现如下效果。

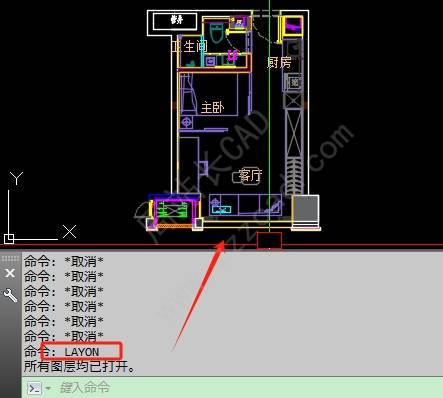

模型中,是通过关闭其他对象图层来实现的,非冻结。需要打开时,输入layon,那么图纸会重现。

完。
