槽形轮廓生成插件 V1.1 是周站长为 CAD 用户开发的辅助绘图工具。只需选择已有的直线或二维多段线，设置左右距离、封口方式和转角半径，即可生成槽形轮廓，减少反复偏移、倒圆角、封口和合并的操作，适合线槽、槽道及其他双线轮廓的平面绘制。
CAD槽型轮廓生成插件V1.0版使用教程：点击查看
CAD槽型轮廓生成插件V1.1版使用教程：点击查看
插件介绍：
槽形轮廓生成插件 V1.1 是周站长为 CAD 用户开发的辅助绘图工具。只需选择已有的直线或二维多段线，设置左右距离、封口方式和转角半径，即可生成槽形轮廓，减少反复偏移、倒圆角、封口和合并的操作，适合线槽、槽道及其他双线轮廓的平面绘制。

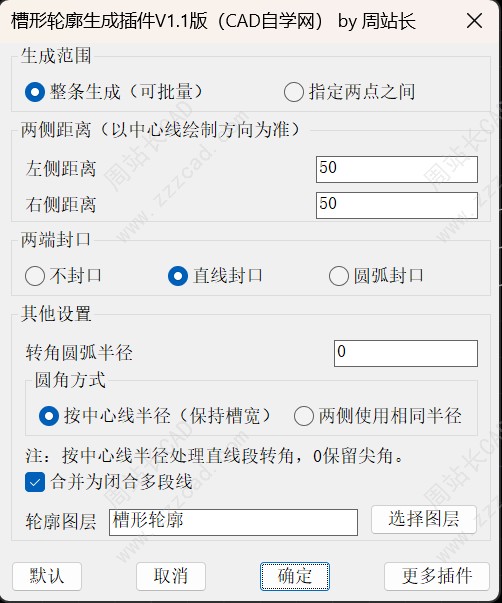

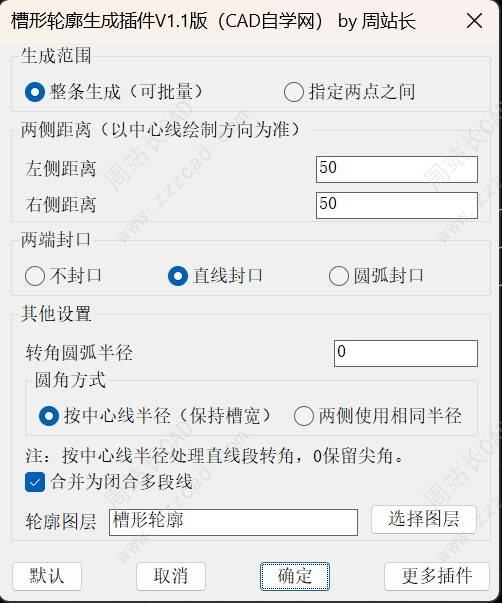

插件采用中文对话框，常用参数集中设置，原始中心线保持不变，方便继续修改和参考。
主要功能包括：
- 整条生成，支持批量处理：可点选或框选多条直线、二维多段线，按统一参数生成轮廓，完成后显示成功、失败和跳过的数量。
- 指定两点，生成局部轮廓：只需要其中一段时，选择中心线并指定两个位置，即可生成对应区段的轮廓，无需提前打断原线。
- 左右距离分别设置：既能绘制对称轮廓，也能设置不同的左右距离。例如左侧 30、右侧 70，直线段的总宽度为 100。
- 三种端部处理方式：支持不封口、直线封口和圆弧封口，可根据需要保留两侧边线，或生成封口轮廓。
- 两种转角圆角方式：“按中心线半径”可保持转弯处槽宽不变；“两侧使用相同半径”可让内外两侧采用相同的圆角半径，但转弯处槽宽会变化。半径设为 0 时保留尖角。
- 可合并为闭合多段线：对开口路径，选择封口并勾选合并后，可生成一条闭合多段线，方便后续选择、编辑和填充。整条闭合路径则保留内外两条闭合边界。
- 统一管理结果图层：可从当前图纸中选择已有图层，也可输入新图层名称，生成时自动创建。
- 记忆参数，支持撤销：在当前图纸会话中保留已确认的设置，也可点击“默认”恢复初始参数。本次生成的结果可使用 U命令统一撤销。
使用时，在 AutoCAD 中输入 APPLOAD，加载插件，然后输入 CXS打开设置窗口。设置好参数并点击“确定”后，按提示选择对象；整条模式选完按回车，局部模式则继续指定两个位置。
使用中需注意：左右方向以原中心线的绘制方向为准，距离和半径均按当前图纸单位输入。新增转角圆角仅处理两段直线相接的位置，原有圆弧段会保留；采用中心线圆角方式时，半径应大于转弯内侧的偏移距离，并留有足够的线段长度。选择“不封口”后，闭合合并选项会自动取消并禁用。
插件适用于 Windows 版 AutoCAD 2007+、中望2026+、浩辰2027+，处理对象为平面直线和二维多段线，不支持三维、网格或拟合多段线。
