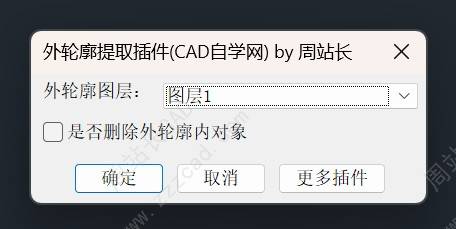

去年就有用户让弄一个外轮廓提取插件，主要是针对复杂图形，一直没想到好方法，现在搞定了，插件界面如下，很简单。
CAD外轮廓提取插件V1.0版下载链接：点击下载
插件介绍：
外轮廓提取插件，旨在帮您一键提取复杂图形的“整体外边界”。它能自动生成一条勾勒全部对象外缘的封闭多段线，极其适合占地范围统计、总平面外轮廓绘制等场景。
核心亮点：
智能识别与转化： 自动计算并提取面积最大的外环轮廓；若生成结果为面域，程序会自动将其转化为单一封闭多段线，方便后续直接计算面积或拉伸。
稳定且无缝衔接： 利用“外包矩形+临时边界”算法，边界捕捉更加稳定。生成的轮廓支持自定义归属图层，并会自动置于画面最前显示。
高效清理与容错： 提供“删除原对象只保留外轮廓”的选项，一键获取整洁外轮廓。全流程支持完整 UNDO（撤销）组，一次快捷键即可安全退回操作前状态。
下面我们来看下怎么使用吧。

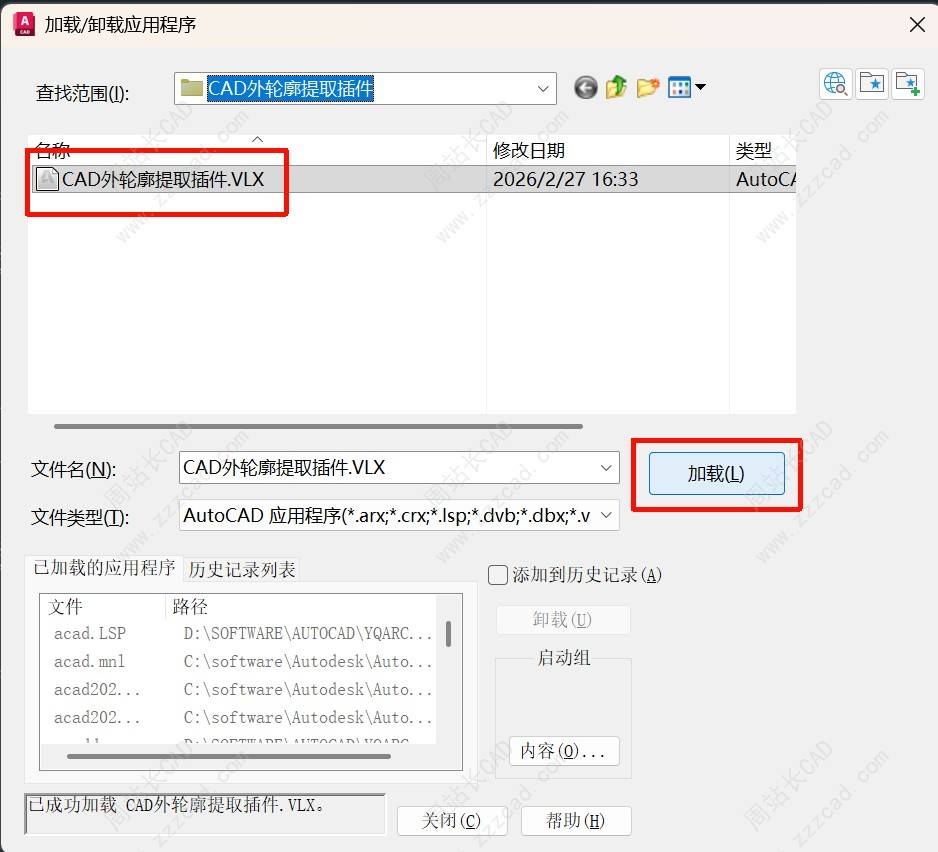

AP加载插件。
输入快捷键WLK回车。

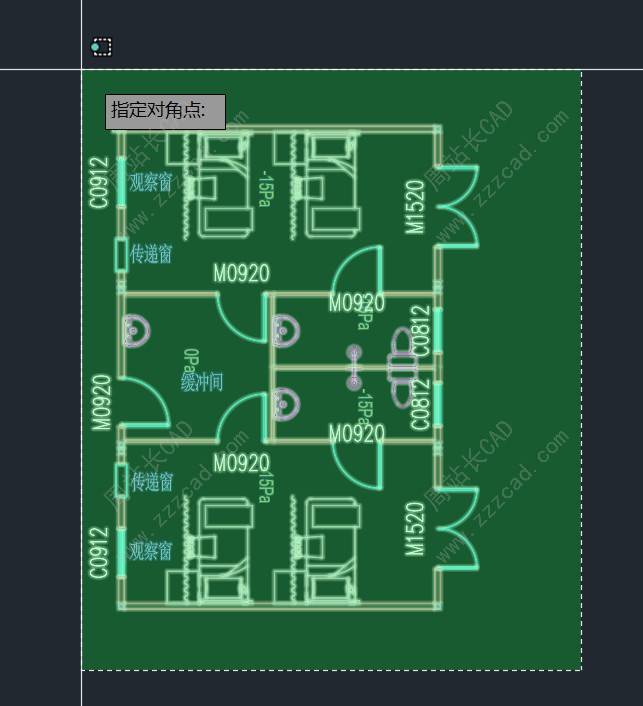

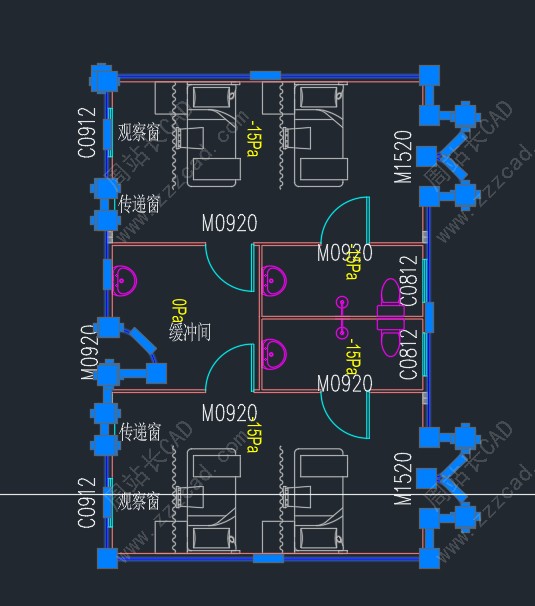

选择对象。

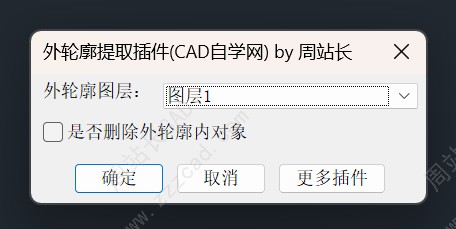

选择外轮廓图层，根据需要选择是否删除外轮廓内对象。

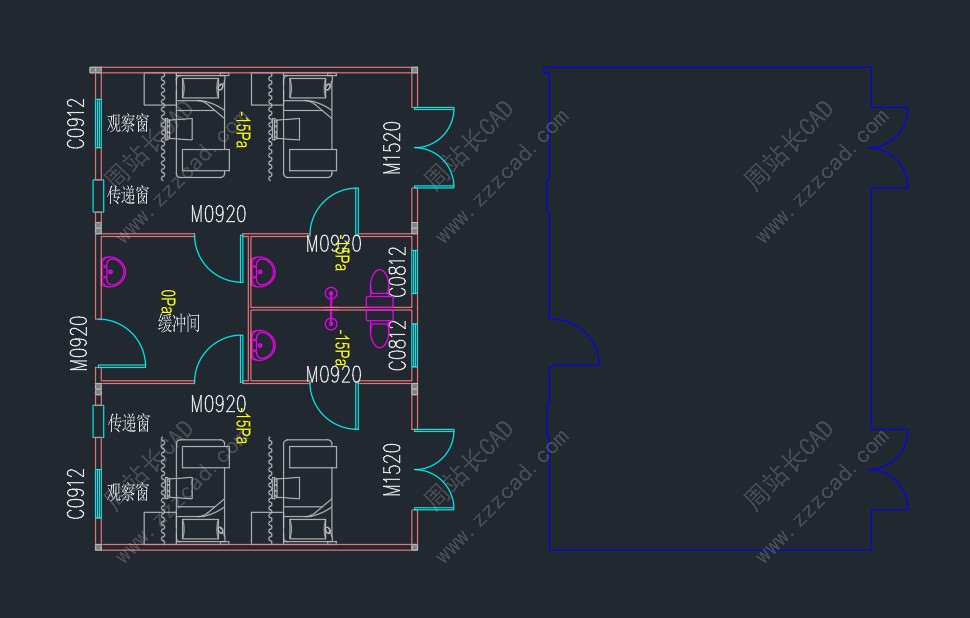

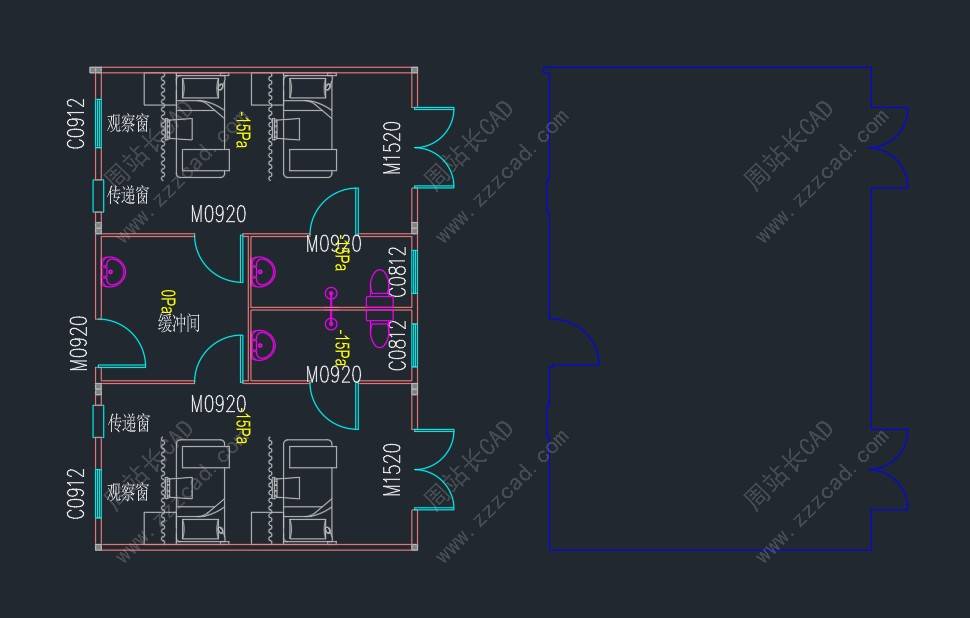

即可轻松搞定。

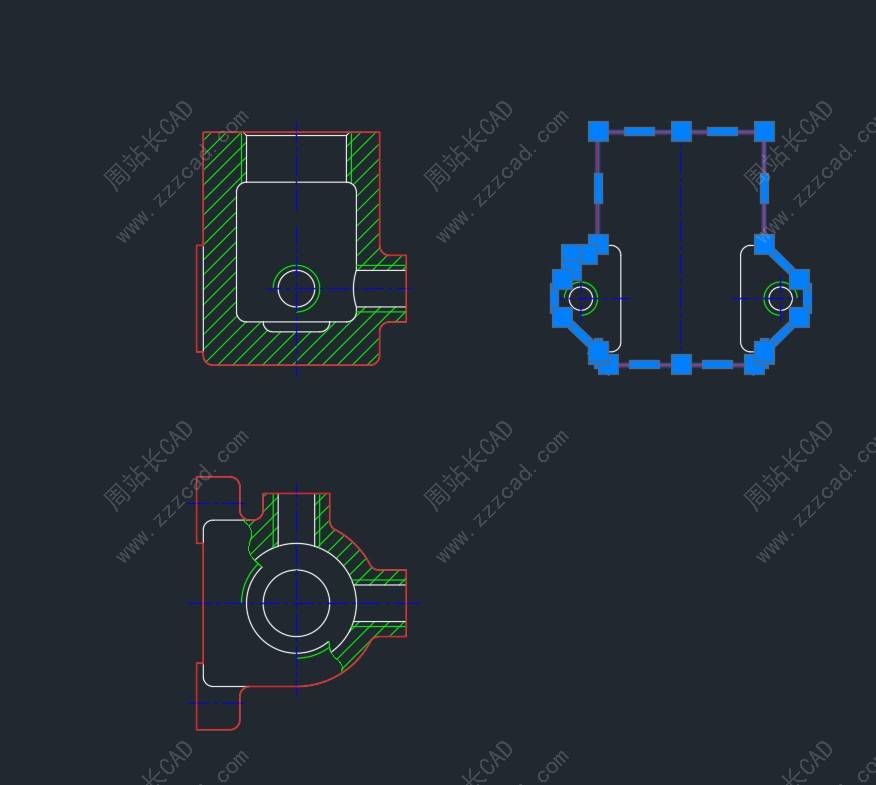

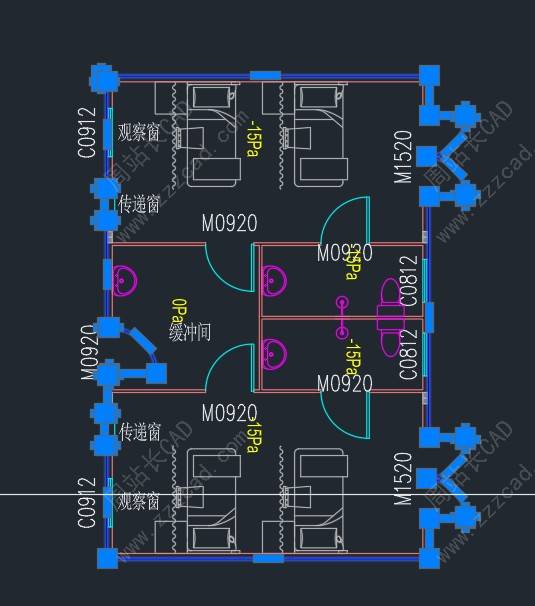

又或者这些图，非常方便，欢迎尝试。
完。
