CAD中怎么操作,能实现填充图案避让文字?

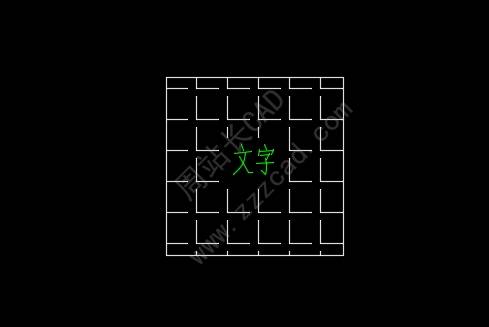

通常情况下,我们可能对图形进行了图案填充,然后图案填充上,又需要标注文字,于是,就出现了如下图示意。

但是,很多小伙伴,想要实现的如下图示意的效果。

怎么可以实现第二种图示意的结果呢?

解决方法:

只要调换下顺序即可!首先插入文字,然后再进行图案填充。

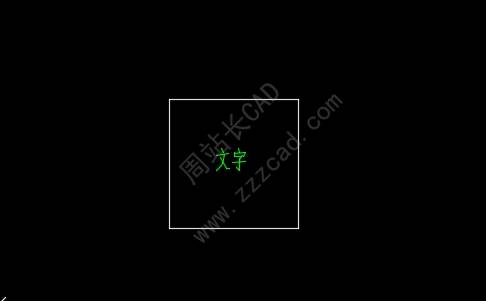

首先,在需要进行图案填充的图形中,插入你需要插入的文字。

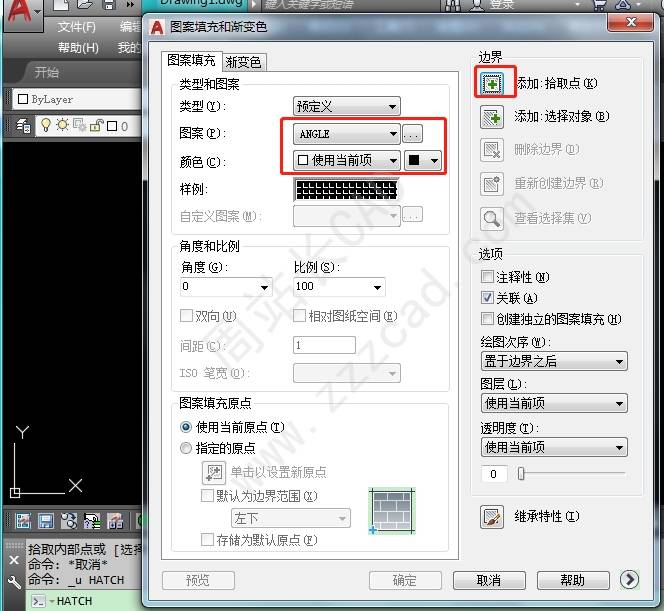

然后,命令行输入图案填充命令hatch,在弹出的图案填充窗口,选择要填充的图形,然后确定填充内部拾取点,完成填充。

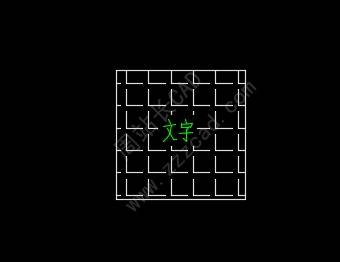

如此进行填充,便可以实现如下图所示结果。

简单可行,并且可以顺序操作下来,即可实现想要的结果。
